Instalación del deflector de aire posterior

Siga las instrucciones que aparecen en esta sección para instalar el deflector de aire posterior.

Acerca de esta tarea

Atención
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

Procedimiento

  1. Alinee las pestañas del deflector de aire posterior con las ranuras del deflector de aire posterior ubicadas a ambos lados del chasis; luego, baje el deflector de aire posterior al servidor.
    Nota
    • Cierre el clip de sujeción en cada extremo del conector del módulo de memoria antes de instalar el deflector de aire posterior para un enfriamiento adecuado.
    • El deflector de aire posterior podría tener un aspecto diferente del que presenta la ilustración.
    Figura 1. Instalación del deflector de aire posterior
    Rear air baffle installation
  2. Presione ligeramente hacia abajo el deflector de aire posterior hasta que esté colocado firmemente.

Después de finalizar

  1. Vuelva a instalar las expansiones de FHFL si es necesario. Consulte Instalación de una tarjeta de expansión PCIe.
  2. Vuelva a conectar los cables de expansión PCIe conjunto de la placa del sistema y disponga los cables por el deflector de aire posterior. Consulte Disposición de cables de la expansión PCIe para obtener más detalles.
  3. Si es necesario, vuelva a conectar los cables de la placa posterior M.2 a la placa posterior M.2.

    • Placa posterior M.2 SATA/NVMe o NVMe

      1. Incline el conector en un ángulo de 20 grados o menos e insértelo hasta que su superficie inferior alcance la rampa.
      2. Presione el conector hacia abajo.
      3. Apriete los tornillos del cable de señal.
      4. Conecte el cable de alimentación.
        Figura 2. Conexión del cable de la placa posterior M.2 SATA/NVMe o NVMe
        SATA/NVMe or NVMe M.2 backplane cable connection

    • Placa posterior SATA/x4 NVMe M.2

      Conecte los cables de la placa posterior M.2 a la placa posterior M.2.

      Figura 3. Conexión de cable de la placa posterior SATA/x4 NVMe M.2
      SATA/x4 NVMe M.2 backplane cable connection

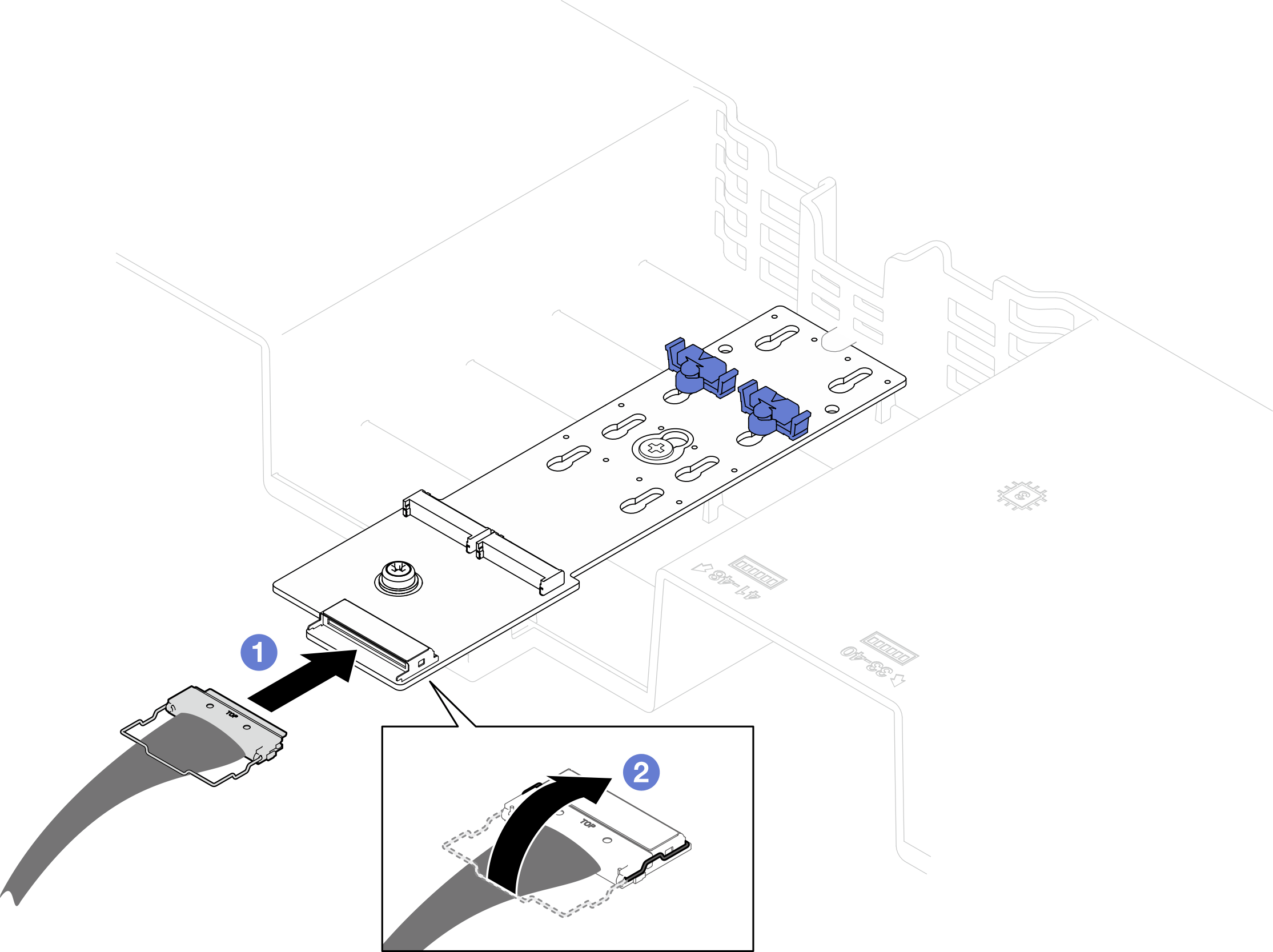

    • Placa posterior RAID SATA/NVMe M.2

      1. Conecte los cables a la placa posterior de M.2.
      2. Enganche la barra del cable al conector.
        Figura 4. Conexión de cable de la placa posterior RAID SATA/NVMe M.2
        RAID SATA/NVMe M.2 backplane cable connection
  4. Si es necesario, vuelva a conectar el cable del módulo de alimentación flash al cable de extensión.
    Figura 5. Conexión del cable al módulo de alimentación flash
    Flash power module cable connection
  5. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
