Extracción de un procesador y disipador de calor

Esta tarea tiene instrucciones para quitar un procesador y un disipador de calor montados juntos, lo que se conoce como un módulo de procesador-disipador de calor (PHM). Esta tarea requiere una llave Torx T30. Este procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
• Cada zócalo del procesador debe contener una cubierta o un PHM. Al quitar o instalar un PHM, proteja los zócalos vacíos del procesador con una cubierta.
• No toque los zócalos ni los contactos del procesador. Los contactos del zócalo del procesador son muy frágiles y fáciles de dañar. La existencia de contaminantes en los contactos del procesador, como la grasa de la piel, puede ocasionar errores de conexión.
• No permita que la grasa térmica del procesador o del disipador de calor entren en contacto con ningún objeto. El contacto con cualquier superficie puede ocasionar daños en dicha grasa, lo cual destruye su efectividad. La grasa térmica puede dañar los componentes, como los empalmes eléctricos del zócalo del procesador.
• Quite e instale solo un PHM a la vez. Si el sistema admite varios procesadores, instale los PHM comenzando desde el primer zócalo de procesador.

Nota

El disipador de calor, el procesador y el transportador del procesador del sistema pueden variar de los que se muestran en las ilustraciones.

En la ilustración siguiente se muestran los componentes del PHM.

Figura 1. Componentes de PHM

1 Disipador de calor	2 Marca triangular del disipador de calor
3 Etiqueta de identificación del procesador	4 Tuerca y elemento de sujeción de la barra
5 Tuerca Torx T30	6 Barra antinclinación
7 Transportador del procesador	8 Clips para fijar el transportador al disipador de calor
9 Clips para fijar el procesador en el transportador	10 Asa de expulsión del procesador
11 Marca triangular del transportador	12 Deflector de calor del procesador
13 Grasa térmica	14 Contactos del procesador
15 Marca triangular del procesador	16 Contactos del procesador

Procedimiento

1. Prepárese para esta tarea.
   1. Para sustituir un PHM frontal (procesador 3 o procesador 4), quite lo siguiente:
      1. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
      2. Quite el deflector de aire frontal. Consulte Extracción del deflector de aire frontal.
   2. Para sustituir un PHM posterior (procesador 1 o procesador 2), quite lo siguiente:
      1. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
      2. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
      3. Quite las expansiones de FHFL si es necesario. Consulte Extracción de una tarjeta de expansión PCIe.
      4. Quite el deflector de aire posterior. Consulte Extracción del deflector de aire posterior.
2. Quite el PHM del conjunto de la placa del sistema.
   Nota

   • No toque los contactos en la parte inferior del procesador.
   • Mantenga el zócalo del procesador limpio de objetos para evitar posibles daños.

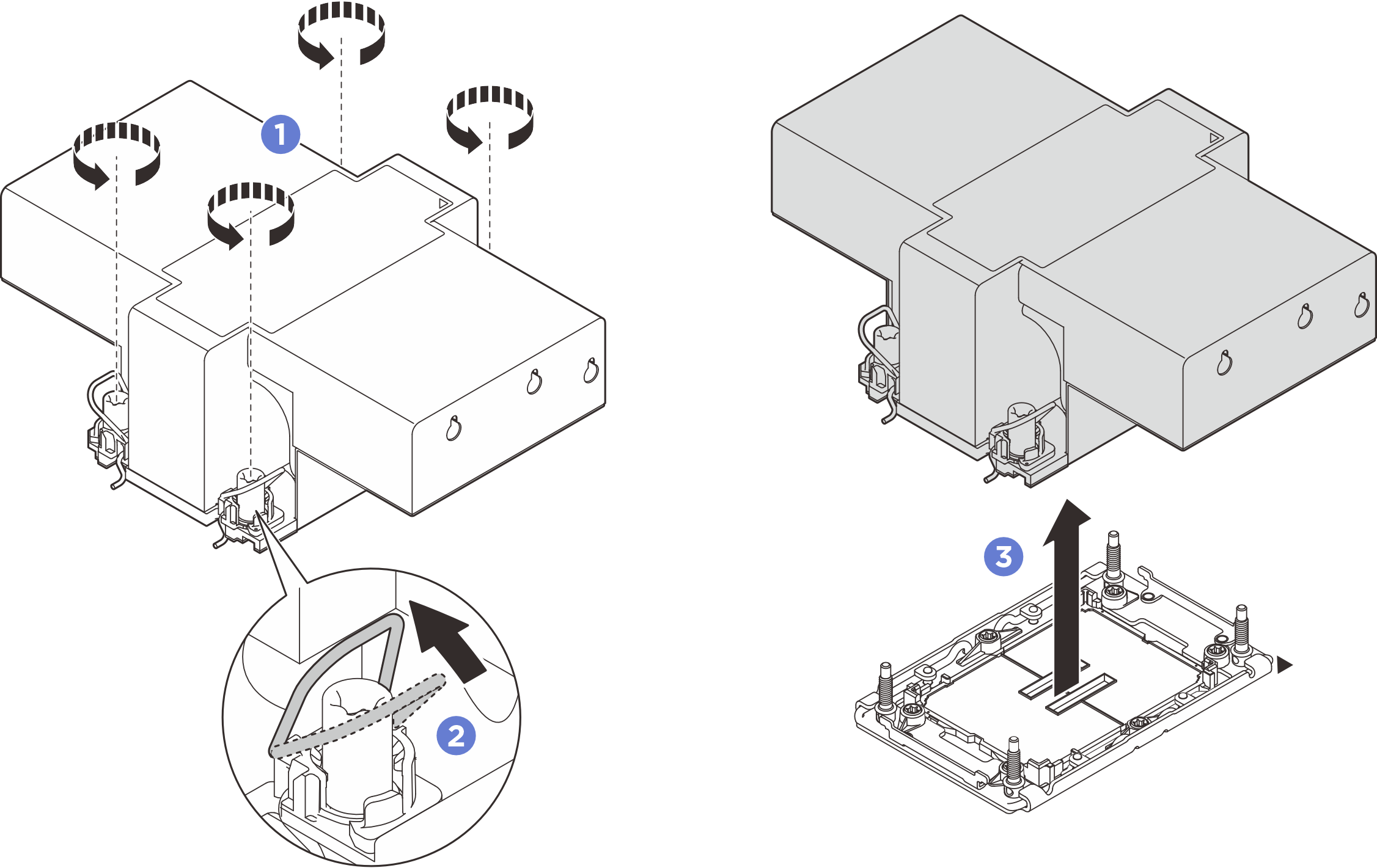

   1. Suelte completamente las tuercas Torx T30 del PHM en la secuencia de extracción que se muestra en la etiqueta del disipador de calor.
   2. Gire las barras antinclinación hacia adentro.
   3. Levante con cuidado el PHM del zócalo del procesador. Si el PHM no se puede levantar para quitarlo completamente del zócalo, suelte más las tuercas Torx T30 e intente levantar de nuevo el PHM.
      Figura 2. Extracción del PHM estándar 2U



      Figura 3. Extracción de PHM de rendimiento 2U
