Retrait de la carte du processeur

Suivez les instructions de cette section pour retirer la carte du processeur.

À propos de cette tâche

Une carte de processeur fournit différents connecteurs ou emplacements permettant de connecter différents composants ou périphériques du système pour la communication. La carte et la tôle de support constituent une base pour le bloc carte mère. Si la carte de processeur est défaillante, elle doit être remplacée.

Important

  • Cette tâche doit être effectuée par des techniciens qualifiés et certifiés par le service de maintenance Lenovo. N’essayez pas de retirer ou d’installer le composant si vous ne possédez pas de formation ou de qualification appropriée.

  • Lors du retrait des modules de mémoire, étiquetez le numéro d’emplacement de chaque module de mémoire, retirez tous les modules de mémoire du bloc carte mère, puis mettez-les de côté sur une surface de protection électrostatique en attendant de les réinstaller.

  • Lors vous déconnectez les câbles, dressez une liste de chaque câble et notez les connecteurs liés à chaque câble, afin de vous y référez après l’installation du nouveau bloc carte mère.

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Si le serveur est installé dans une armoire, retirez-le de l’armoire. Voir Retrait du serveur des glissières.

Procédure

  1. Préparez-vous à cette tâche.
    1. Enregistrez toutes les informations de configuration système, telles que les adresses IP de Lenovo XClarity Controller, les données techniques essentielles, le type de machine, le numéro de modèle, le numéro de série du serveur, son identificateur unique universel et son étiquette d’inventaire.
    2. Enregistrez la configuration système sur un périphérique externe avec Lenovo XClarity Essentials.
    3. Enregistrez le journal des événements système sur un support externe.
    4. Retirer les blocs d'alimentation. Voir Retrait d'un bloc d'alimentation remplaçable à chaud
    5. Si nécessaire, retirez les modules OCP. Voir Retrait d’un module OCP.
    6. Retirez le carter supérieur avant. Voir Retrait du carter supérieur avant.
    7. Retirez le carter supérieur arrière. Voir Retrait du carter supérieur arrière.
    8. Retirez les ventilateurs et le boîtier de ventilation. Voir Retrait d'un ventilateur et Retrait du boîtier de ventilation.
    9. Retirez la grille d’aération avant. Voir Retrait de la grille d’aération avant.
    10. Retirez les cartes mezzanines PCIe. Voir Retrait d’une carte mezzanine PCIe.
    11. Retirez la grille d’aération arrière. Voir Retrait de la grille d’aération arrière.
    12. Retirez le commutateur de détection d’intrusion. Voir Retrait du commutateur de détection d’intrusion.
    13. Retirez le tableau de distribution. Voir Retrait du tableau de distribution.
    14. Retrait des modules de processeur-dissipateur thermique. Voir Retrait d’un processeur et d’un dissipateur thermique.
    15. Retirez les modules Lenovo Processor Neptune Core Modules. Voir Retrait du Lenovo Processor Neptune Core Module.
    16. Assurez-vous d’étiqueter le numéro d’emplacement sur chaque module de mémoire, puis retirez tous les modules de mémoire du bloc carte mère et mettez-les de côté sur une surface de protection électrostatique en attendant de les réinstaller. Voir Retrait d’un module de mémoire.
      Important
      Il est recommandé d’imprimer la disposition des emplacements de module de mémoire pour référence.
  2. Débranchez tous les câbles du bloc carte mère. Lorsque vous déconnectez les câbles, dressez une liste de chaque câble et notez les connecteurs lié à chaque câble, afin de vous y référez après l’installation du nouveau bloc carte mère.
  3. Retirez le bloc carte mère.
    1. Tirez le piston arrière pour libérer le bloc carte mère.
    2. Saisissez la poignée de levage avant et le piston arrière. Ensuite, faites coulisser le bloc carte mère vers l’avant du châssis.
    3. Saisissez la poignée de levage avant et le piston arrière. Ensuite, levez le bloc carte mère afin de le retirer du châssis.
      Remarque
      Cette poignée de levage est uniquement utilisée pour retirer le bloc carte mère. N'essayez pas de soulever l'ensemble du serveur avec elle.

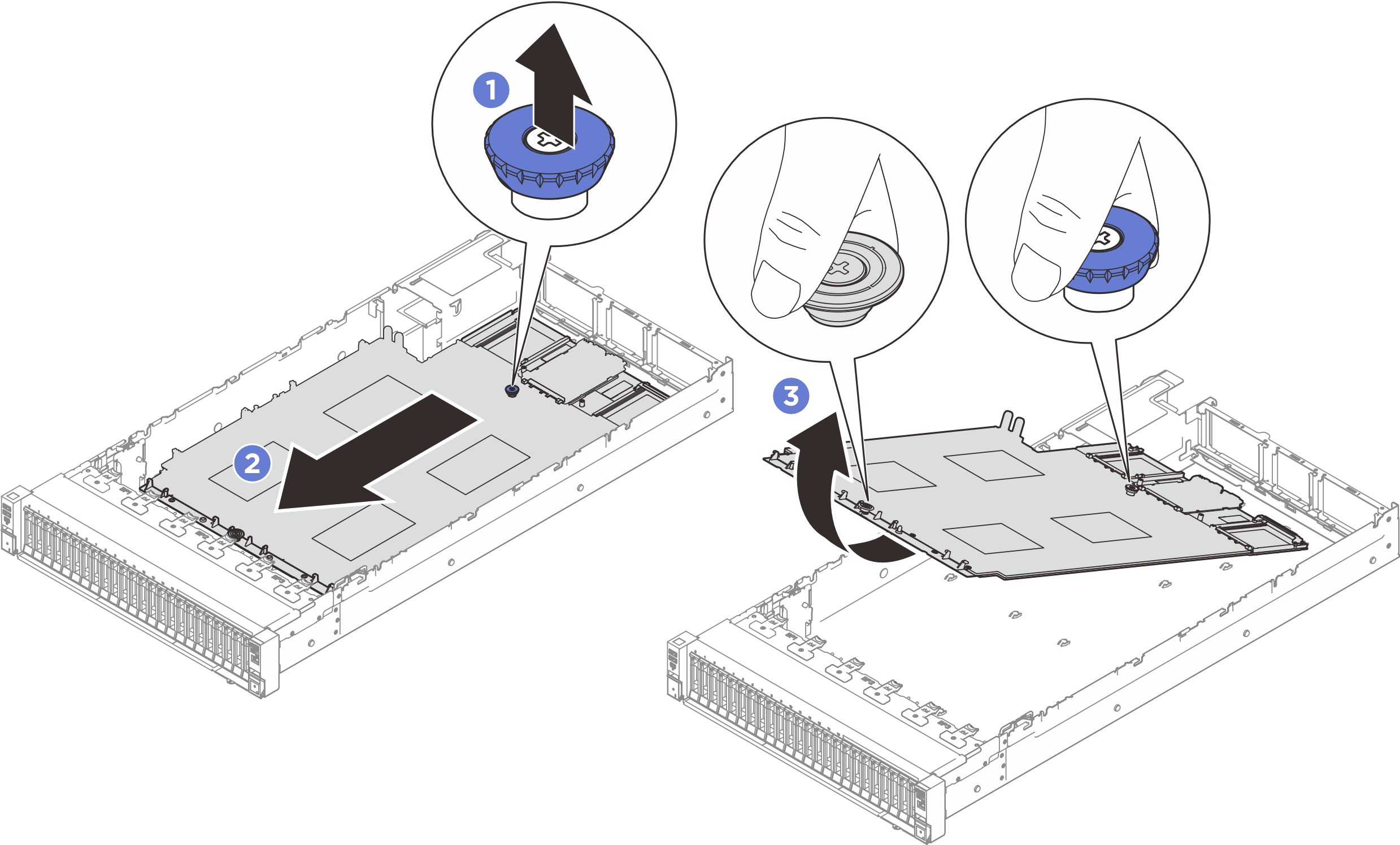

      Figure 1. Retrait du bloc carte mère
      System board assembly removal
  4. Séparez la carte d’E-S système de la carte du processeur.
    1. Retirez les vis de fixation de la carte d’E-S système.
    2. Pincez la poignée de la carte d’E-S et tirez-la vers l’extérieur pour la dégager de la carte du processeur.
    Remarque
    Afin d’éviter d’endommager la carte d’E-S, pincez sa poignée et tirez-la vers l’extérieur. Tout en tirant, assurez-vous que la carte d’E-S reste aussi à l’horizontale que possible.

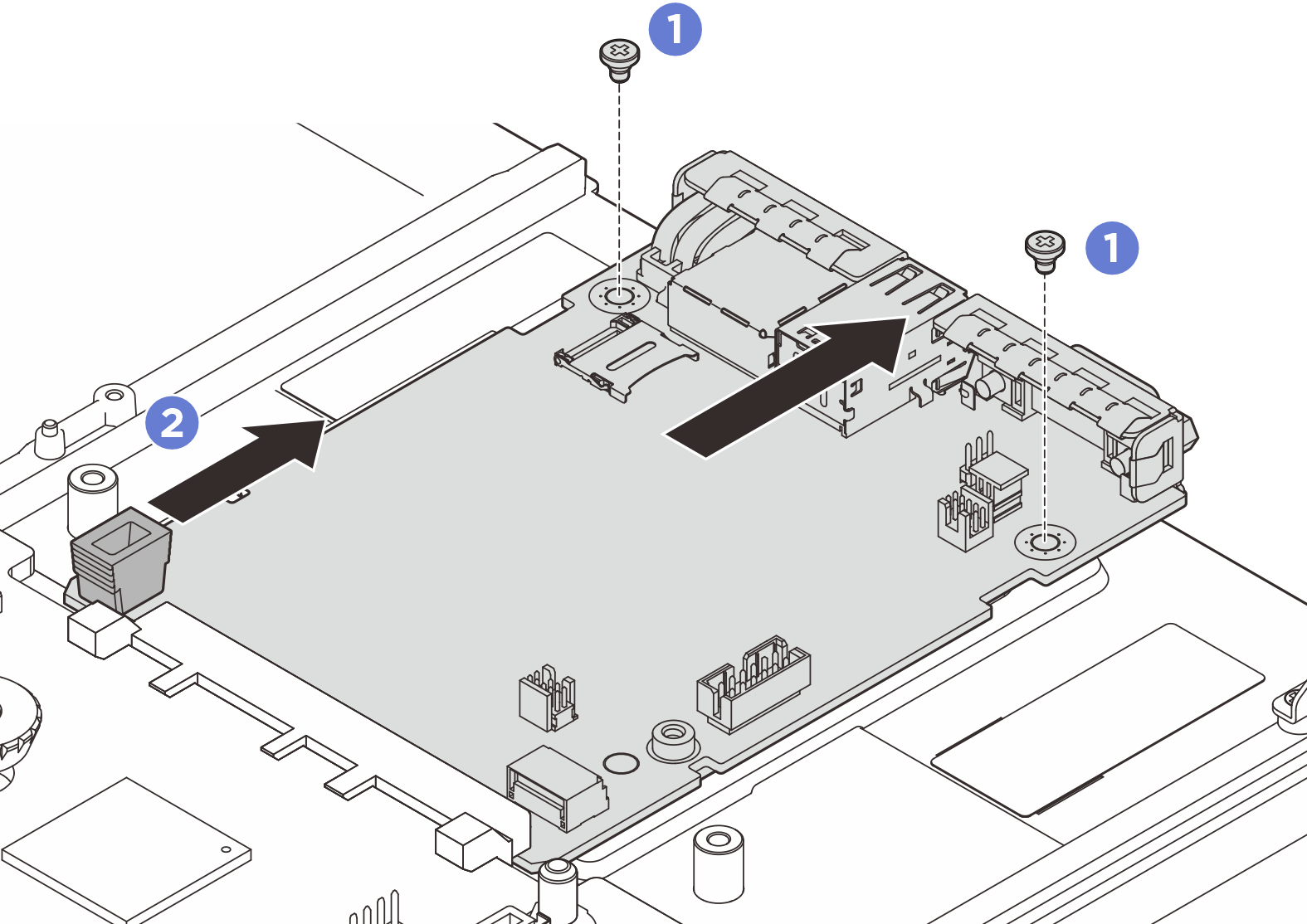

    Figure 2. Retrait de la carte d’E-S système
    System I/O board removal

Après avoir terminé

  1. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
    Important
    Avant de retourner la carte du processeur, assurez-vous d’installer les caches du connecteur de processeur de la nouvelle carte du processeur. Pour remplacer un cache du connecteur de processeur :
    1. Prenez un cache du socket de processeur sur la nouvelle carte de processeur et orientez-le correctement au-dessus du bloc socket de processeur sur la carte de processeur retirée.
    2. Appuyez délicatement sur les pattes du cache du bloc connecteur de processeur, en appuyant sur les bords afin d’éviter d’endommager les broches du connecteur. Il se peut que vous entendiez un clic sur le cache de socket, ce qui signifie qu'il est solidement fixé.
    3. Vérifiez que le cache du connecteur est correctement relié au bloc connecteur de processeur.
  2. Si vous souhaitez recycler le composant, voir Démontage du bloc carte mère en vue du recyclage.
