Installation de la carte du processeur

Suivez les instructions de cette section pour installer la carte du processeur.

À propos de cette tâche

Une carte de processeur fournit différents connecteurs ou emplacements permettant de connecter différents composants ou périphériques du système pour la communication. La carte et la tôle de support constituent une base pour le bloc carte mère. Si la carte de processeur est défaillante, elle doit être remplacée.

Important

Le retrait et l’installation de ce composant doivent être effectués par des techniciens qualifiés. N’essayez pas de le retirer ou de l’installer si vous ne possédez pas de formation appropriée.

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Installez la carte d’E-S système.
    1. Alignez les contacts de la carte d’E-S système sur les emplacements de la carte du processeur. À l’aide de vos deux mains, poussez la carte d’E-S système et insérez-la légèrement dans le connecteur.
      Remarque
      Afin de protéger les contacts de la carte d’E-S système de tout dégât, assurez-vous que cette dernière est alignée correctement sur le connecteur de la carte du processeur. Sa position doit également demeurer aussi horizontale que possible lors de l’insertion.
    2. Installez les vis pour fixer la carte d’E-S système à la tôle de support.

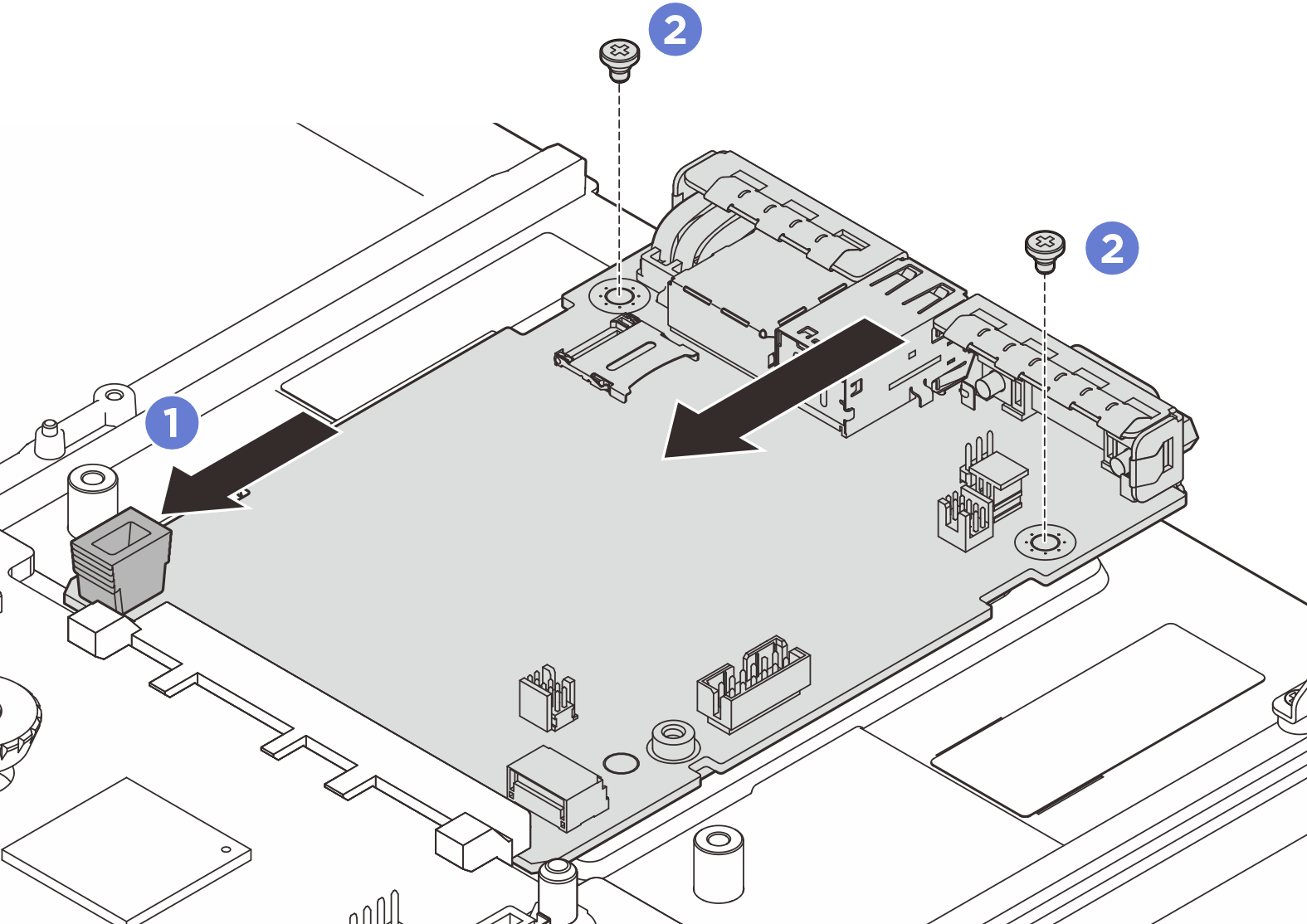

    Figure 1. Installation de la carte d’E-S système
    System I/O board installation
  2. Installez le bloc carte mère dans le serveur.
    1. Maintenez la poignée de levage avant et le piston arrière sur le bloc carte mère. Ensuite, insérez l’extrémité arrière du bloc carte mère dans l’arrière du châssis
    2. Abaissez l’extrémité avant du bloc carte mère dans le châssis.
    3. Faites glisser le bloc carte mère vers l’arrière du châssis, jusqu’à ce qu’il s’enclenche en place. Assurez-vous que les connecteurs arrière du nouveau bloc carte mère sont bien insérés dans les trous correspondants du panneau arrière.

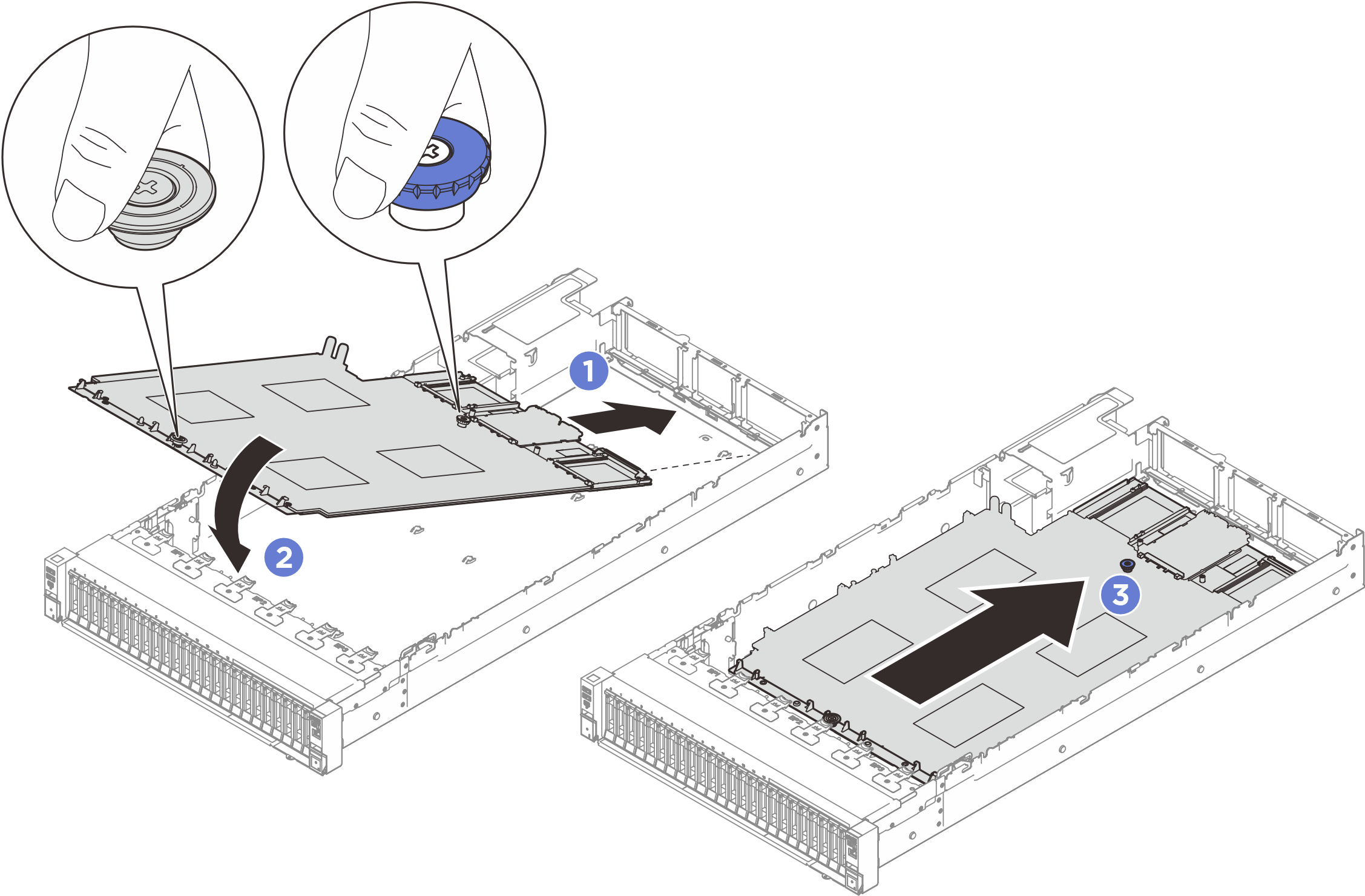

    Figure 2. Installation du bloc carte mère
    System board assembly installation

Après avoir terminé

  1. Reconnectez tous les câbles au bloc carte mère. Voir Cheminement interne des câbles.
  2. Installez la carte MicroSD. Voir Installation de la carte MicroSD.
  3. Réinstallez les modules de mémoire. Pour plus d’informations, voir Installation d’un module de mémoire.
  4. Réinstallez les modules Lenovo Processor Neptune Core Modules. Voir Installation du Lenovo Processor Neptune Core Module.
  5. Réinstallez les PHM. Voir Installation d’un processeur-dissipateur thermique.
  6. Réinstallez le tableau de distribution. Voir Installation du tableau de distribution.
  7. Réinstallez le commutateur de détection d'intrusion. Voir Installation du commutateur de détection d’intrusion.
  8. Réinstallez la grille d’aération arrière. Voir Installation de la grille d’aération arrière.
  9. Réinstallez les cartes mezzanines PCIe. Voir Installation d’une carte mezzanine PCIe.
  10. Réinstallez la grille d’aération avant. Voir Installation de la grille d’aération avant.
  11. Réinstallez les ventilateurs et le bloc boîtier de ventilation. Voir Installation d'un ventilateur et Installation du boîtier de ventilation.
  12. Réinstallez le carter supérieur arrière. Voir Installation du carter supérieur arrière.
  13. Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
  14. Si nécessaire, réinstallez les modules OCP. Voir Installation d’un module OCP.
  15. Réinstallez les unités d’alimentation. Voir Installation d'un bloc d'alimentation remplaçable à chaud.
  16. Vérifiez que tous les composants ont été remontés correctement et que vous n’avez pas oublié d’outils ou de vis à l’intérieur du serveur.
  17. Si le serveur était installé dans une armoire, réinstallez-le dans l’armoire. Voir Installation du serveur sur les glissières.
  18. Rebranchez les cordons d’alimentation et autres câbles préalablement retirés.
  19. Mettez le serveur et les périphériques sous tension. Voir Mise sous tension du serveur.
  20. Mettez à jour le microprogramme HPM FPGA. Voir Mise à jour du microprogramme
  21. Mettez à jour les données techniques essentielles (VPD) du bloc de carte mère. Voir Mise à jour des données techniques essentielles (VPD). Pour obtenir le numéro du type de machine et le numéro de série indiqués sur l’étiquette d’identification, reportez-vous à la section Identification du serveur et accès à Lenovo XClarity Controller.
