Installation du Lenovo Processor Neptune Core Module

Suivez les instructions de cette section pour installer le Processor Neptune^® Core Module (NeptCore).

Procédure

1. Installez le processeur dans le nouveau support.
   Remarque

   • Si vous remplacez le processeur et que vous réutilisez la plaque froide, utilisez le nouveau support fourni avec le nouveau processeur.
   • Si vous remplacez la plaque froide et réutilisez le processeur, et si la nouvelle plaque froide est livrée avec deux supports de processeur, assurez-vous de bien utiliser le même type de support que celui que vous avez mis au rebut.

   1. Assurez-vous que la poignée du support est en position fermée.
   2. Alignez le processeur sur le nouveau support en alignant les marques triangulaires, puis insérez l’extrémité marquée du processeur dans le support.
   3. Maintenez l’extrémité insérée du processeur en place ; ensuite, faites pivoter l’extrémité non marquée du support vers le bas, en l’éloignant du processeur.
   4. Appuyez sur le processeur et fixez l’extrémité non marquée sous le clip du support.
   5. Faites pivoter délicatement les côtés du support vers le bas, en les éloignant du processeur.
   6. Appuyez sur le processeur et fixez les côtés sous les clips du support.
      Remarque

      Pour empêcher le processeur de tomber du support, maintenez le côté en contact avec le processeur vers le haut et saisissez le support du processeur par les côtés.
      Figure 1. Installation d’un support de processeur


2. Appliquez de la pâte thermoconductrice.
   • Si vous remplacez la plaque froide et que vous réutilisez le processeur, une nouvelle plaque froide est livrée avec de la pâte thermoconductrice et vous n’avez pas besoin d’en appliquer de nouveau.
     Remarque

     Pour garantir les meilleures performances, vérifiez la date de fabrication sur la nouvelle plaque froide et assurez-vous qu’elle ne dépasse pas deux ans. Dans le cas contraire, essuyez la pâte thermoconductrice existante, puis appliquez la nouvelle pâte thermoconductrice.
   • Si vous remplacez le processeur et que vous réutilisez la plaque froide, procédez comme suit pour appliquer la pâte thermoconductrice :
     1. S’il reste de la pâte thermoconductrice sur la plaque froide, essuyez-la à l’aide d’un chiffon imbibé d’alcool.
     2. Placez avec précaution le processeur et le support dans le plateau d’expédition avec le côté en contact avec le processeur vers le bas. Assurez-vous que la marque triangulaire du support est orientée sur le plateau d’expédition comme indiqué ci-dessous.
     3. Appliquez la pâte thermoconductrice sur le dessus du processeur avec une seringue en formant quatre points régulièrement espacés, chaque point consistant en 0,1 ml de pâte thermoconductrice.
        Figure 2. Application de pâte thermoconductrice avec processeur dans le plateau d’expédition


3. Assemblez le processeur et la plaque froide.
   Figure 3. Installation du processeur sur la plaque froide


   1. Alignez la marque triangulaire sur le support du processeur, et le processeur sur la marque triangulaire de la plaque froide.
   2. Installez le support du processeur sur la plaque froide.
   3. Appuyez sur le support jusqu’à ce que les pattes de chacun des quatre côtés s’enclenchent. Procédez à une inspection visuelle pour vous assurer qu’il n’y a pas d’espace entre le support du processeur et la plaque froide.

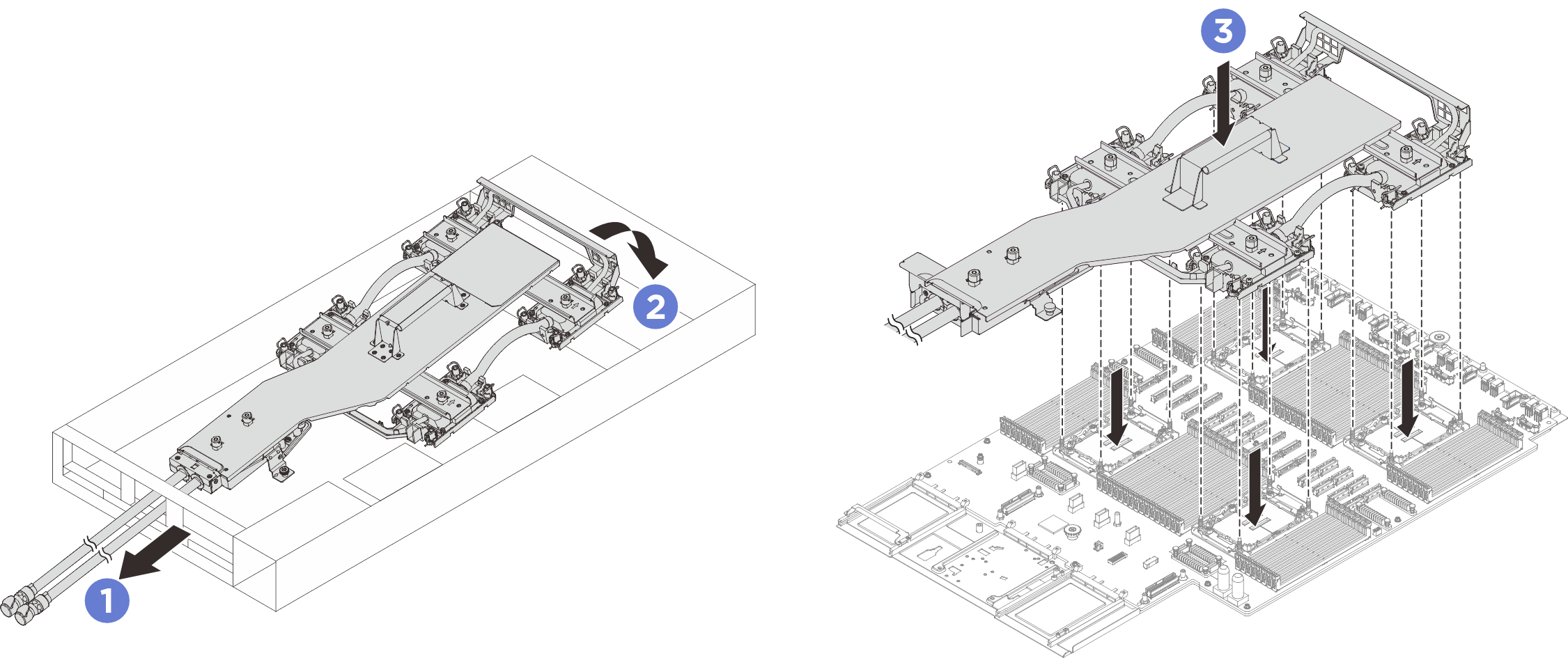

4. Installez le bloc plaque froide.
   Figure 4. Installation du bloc plaque froide







   Remarque

   • Ne touchez pas les contacts situés au bas du processeur.
   • Maintenez le connecteur de processeur libre de tout objet afin d’éviter les dommages possibles.
   1. Maintenez la poignée sur le bloc plaque froide et insérez doucement les tuyaux dans l’ouverture à l’arrière du châssis.
   2. Faites pivoter l’avant du bloc plaque froide selon un angle, et alignez les quatre écrous Torx T30 de chaque plaque froide sur les tiges filetées correspondantes du connecteur de processeur.
   3. Insérez le bloc plaque froide dans le socket du processeur.
5. Serrez les vis moletées afin de fixer le bloc plaque froide. Utilisez un tournevis si nécessaire.
   Figure 5. Installation du bloc plaque froide






6. Serrez complètement tous les écrous Torx T30 du bloc plaque froide.
   Figure 6. Serrage des écrous Torx T30






   1. Faites pivoter les crochets du câble anti-inclinaison vers l’extérieur jusqu’à ce qu’ils s’enclenchent avec les crochets du connecteur.
   2. Serrez à fond les écrous Torx T30 selon l’ordre d’installation indiqué sur le bloc plaque froide. Serrez les vis au maximum ; puis assurez-vous visuellement qu'il n'y a pas d’espace entre la vis épaulée située sous l’assemblage de plaque froide et le connecteur de processeur. (À titre de référence, le couple requis pour serrer complètement les écrous est de 10 +/– 2,0 pouces-livres, 1,1 +/– 0,2 newtons-mètres.)
7. Faites pivoter tous les pistons dans le sens inverse des aiguilles d’une montre afin de les mettre en position déverrouillée, dans l’ordre de retrait affiché sur l’étiquette du support.
   Figure 7. Desserrage du support de plaque froide

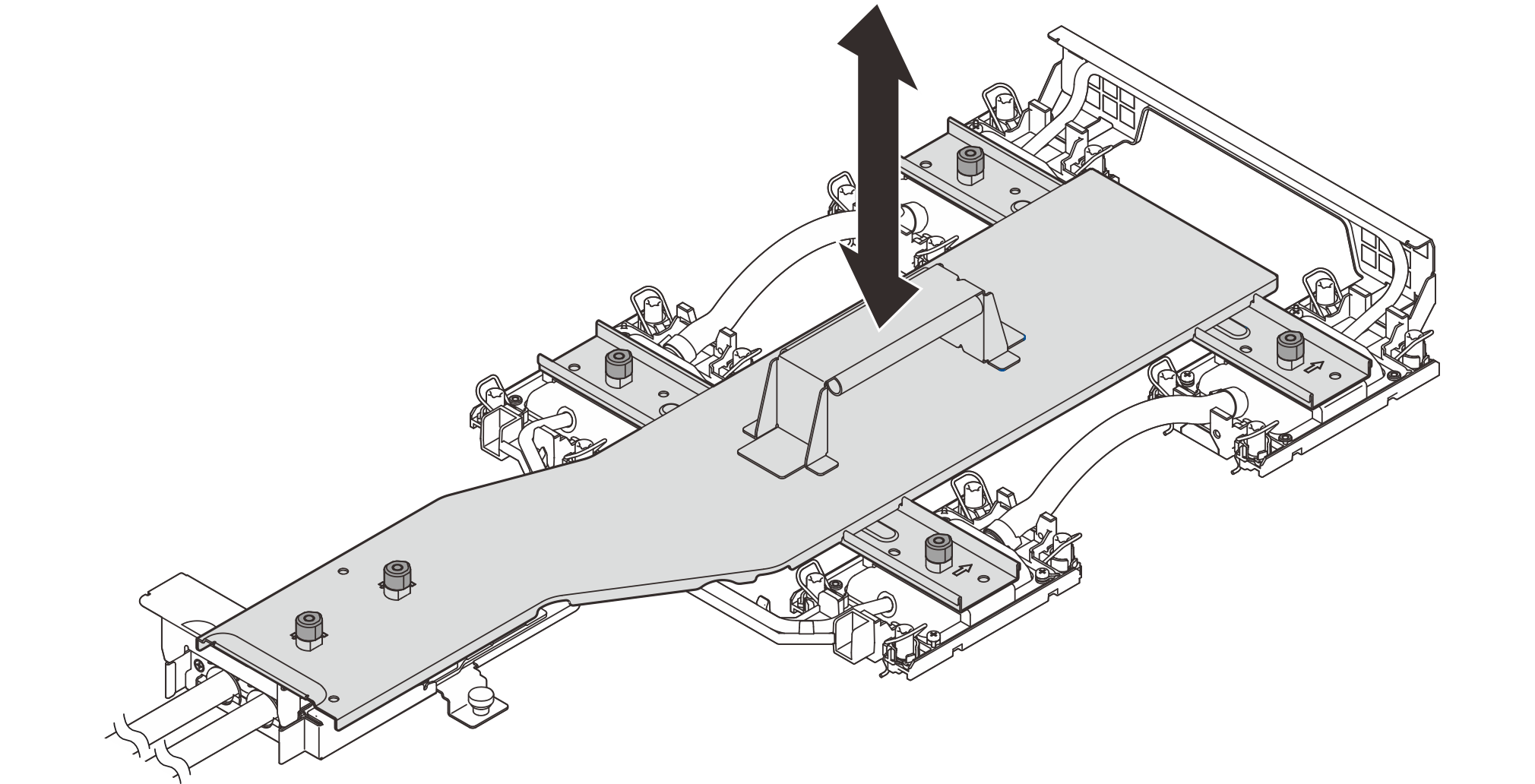

8. Retirez le support de plaque froide du bloc plaque froide.
   Figure 8. Retrait du support de plaque froide






9. Installez les couvercles de la plaque froide. Appuyez sur les couvercles comme illustré ci-dessous.
   Figure 9. Installation des couvercles de la plaque froide

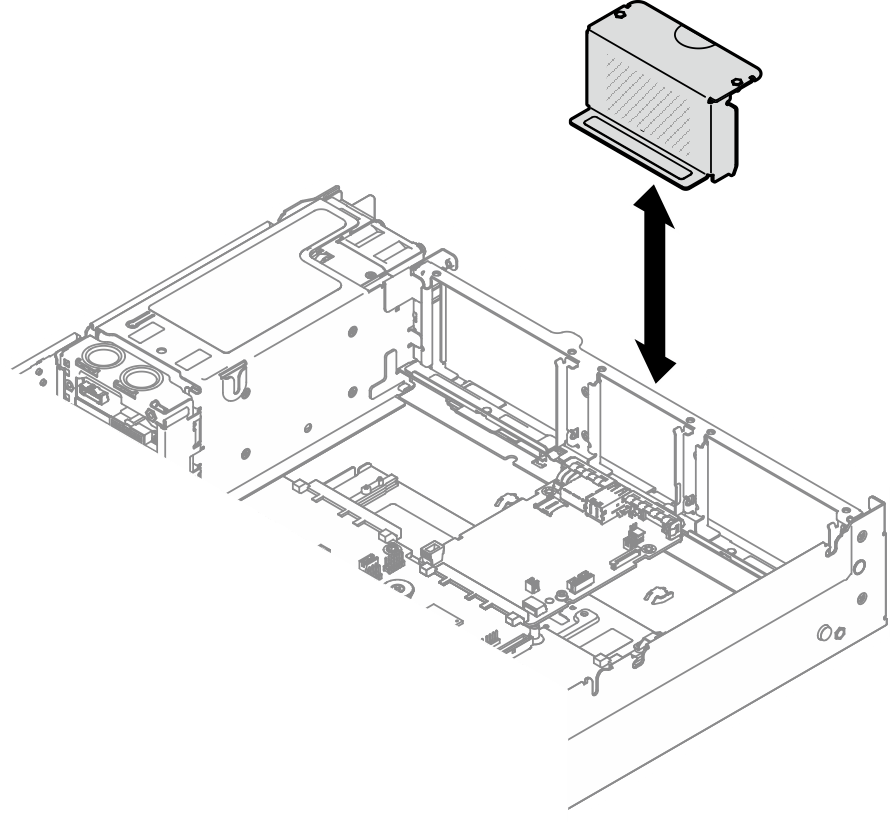

10. Installez l’obturateur de carte mezzanine.
    Figure 10. Installation de l’obturateur de carte mezzanine

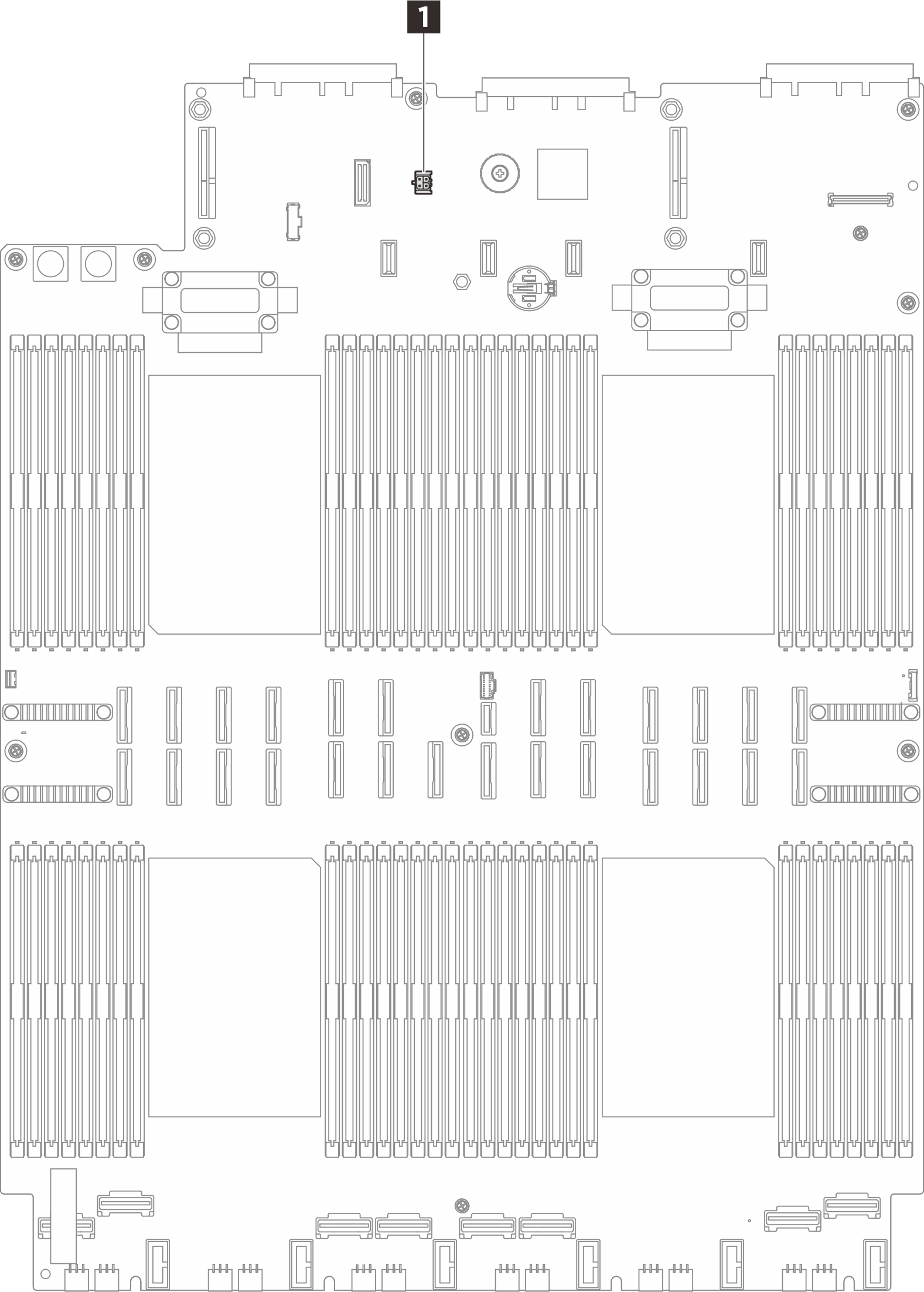

11. Branchez le câble du module de capteur de détection de fuite au connecteur du bloc carte mère.
    Figure 11. Branchement du module de capteur de détection de fuite







    1 Connecteur de détecteur de fuite
