Lenovo Processor Neptune Core Module installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, wenn Sie den Processor Neptune^® Core Module (NeptCore) installieren möchten.

Vorgehensweise

1. Installieren Sie den Prozessor im neuen Träger.
   Anmerkung

   • Wenn Sie den Prozessor austauschen und die Kühlplatte wiederverwenden, nutzen Sie den neuen Träger des neuen Prozessors.
   • Wenn Sie die Kühlplatte austauschen und den Prozessor wiederverwenden und die neue Kühlplatte mit zwei Prozessorträgern geliefert wird, stellen Sie sicher, dass Sie den gleichen Trägertyp wie den entsorgten verwenden.

   1. Vergewissern Sie sich, dass sich der Griff am Träger in der geschlossenen Position befindet.
   2. Richten Sie den Prozessor so am neuen Träger aus, dass die dreieckigen Markierungen aneinander ausgerichtet sind. Setzen Sie dann das markierte Ende des Prozessors in den Träger ein.
   3. Halten Sie das eingesetzte Ende des Prozessors fest. Ziehen Sie dann das unmarkierte Ende des Trägers nach unten und weg vom Prozessor.
   4. Drücken Sie auf den Prozessor und sichern Sie das unmarkierte Ende unter der Klammer am Träger.
   5. Ziehen Sie die Seiten des Trägers vorsichtig nach unten und weg vom Prozessor.
   6. Drücken Sie auf den Prozessor und sichern Sie die Seiten unter den Klammern am Träger.
      Anmerkung

      Um zu verhindern, dass der Prozessor aus dem Träger herausfällt, lassen Sie die Seite mit den Prozessorkontakten nach oben gerichtet und halten Sie die Prozessorträgerbaugruppe an den Seiten des Trägers.
      Abbildung 1. Installation des Prozessorträgers


2. Tragen Sie Wärmeleitpaste auf.
   • Wenn Sie die Kühlplatte austauschen und den Prozessor weiterhin verwenden, ist auf der neuen Kühlplatte bereits Wärmeleitpaste aufgetragen, sodass Sie keine neue Wärmeleitpaste auftragen müssen.
     Anmerkung

     Um eine optimale Leistung sicherzustellen, überprüfen Sie das Herstellungsdatum auf der neuen Kühlplatte und stellen Sie sicher, dass es zwei Jahre nicht überschreitet. Wischen Sie andernfalls die vorhandene Wärmeleitpaste ab und tragen Sie neue Wärmeleitpaste auf.
   • Wenn Sie den Prozessor austauschen und die Kühlplatte weiterhin verwenden, gehen Sie wie folgt vor, um Wärmeleitpaste aufzutragen:
     1. Wenn noch alte Wärmeleitpaste auf der Kühlplatte vorhanden ist, wischen Sie die Wärmeleitpaste mit einem alkoholhaltigen Reinigungstuch ab.
     2. Legen Sie den Prozessor und den Träger vorsichtig auf dem Versandeinbaurahmen ab, wobei die Seite mit den Prozessorkontakten nach unten weist. Stellen Sie sicher, dass die dreieckige Markierung auf dem Träger wie unten dargestellt im Versandeinbaurahmen ausgerichtet ist.
     3. Tragen Sie die Wärmeleitpaste mit der Spritze auf der Oberseite des Prozessors auf, indem Sie vier gleichmäßig verteilte Punkte bilden, von denen jeder aus 0,1 ml Wärmeleitpaste besteht.

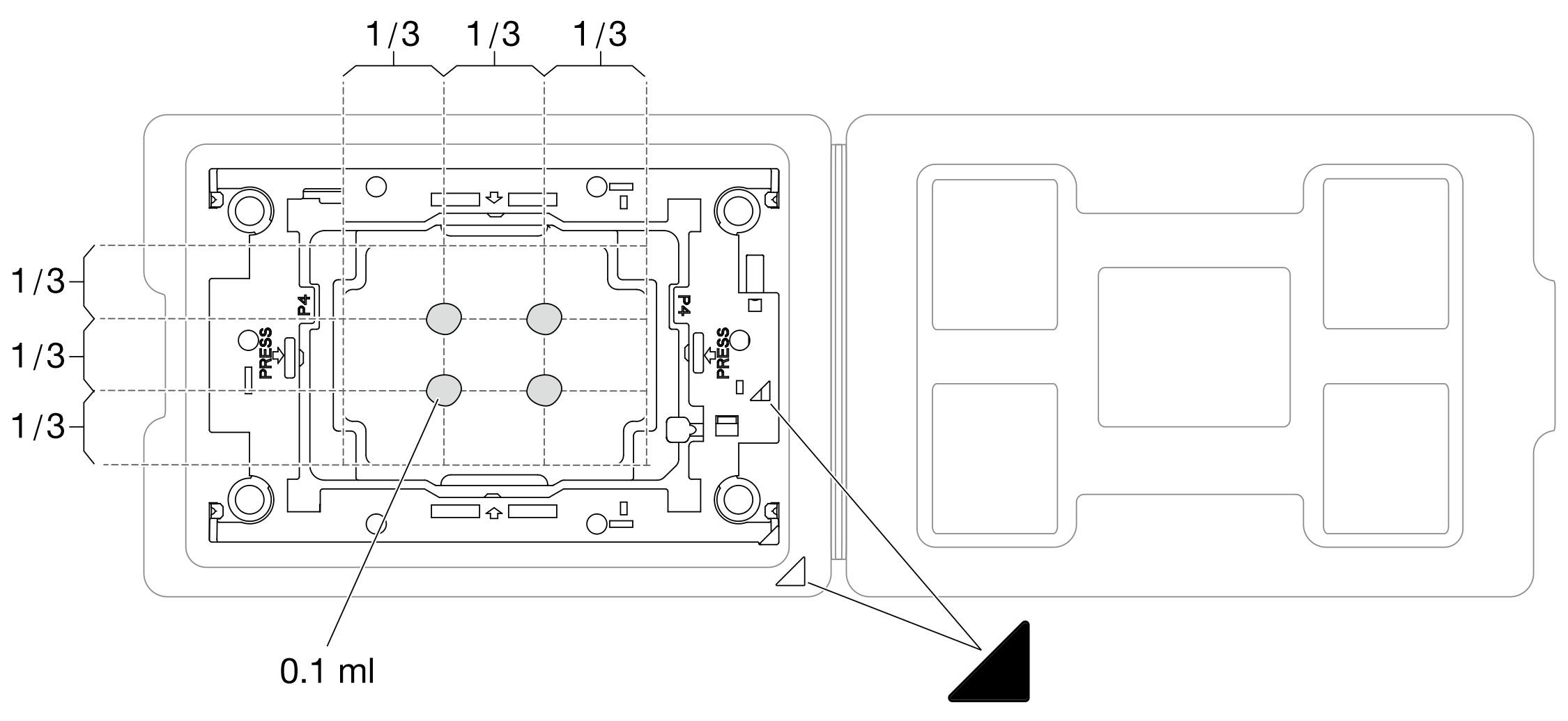

        Abbildung 2. Auftragen von Wärmeleitpaste mit Prozessor im Versandeinbaurahmen


3. Setzen Sie Prozessor und Kühlplatte zusammen.

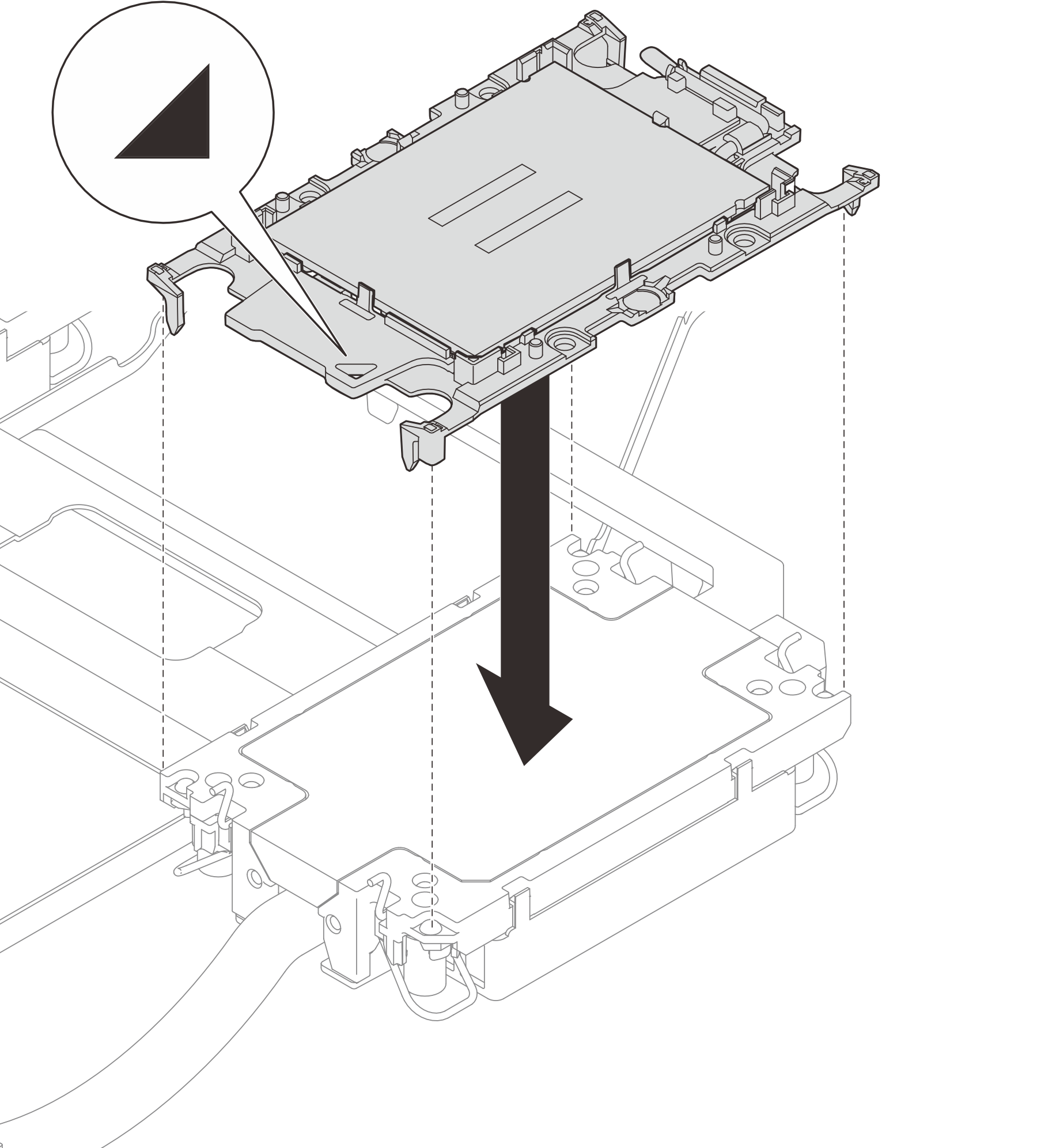

   Abbildung 3. Installieren des Prozessors an der Kühlplatte


   1. Richten Sie die dreieckige Markierung auf dem Prozessorträger und Prozessor an der dreieckigen Markierung auf der Kühlplatte aus.
   2. Installieren Sie den Prozessorträger auf der Kühlplatte.
   3. Drücken Sie den Träger nach unten, bis die Klammern an allen vier Ecken einrasten. Prüfen Sie, dass keine Lücke zwischen dem Prozessorträger und der Kühlplatte vorhanden ist.
4. Installieren Sie die Kühlplattenbaugruppe.

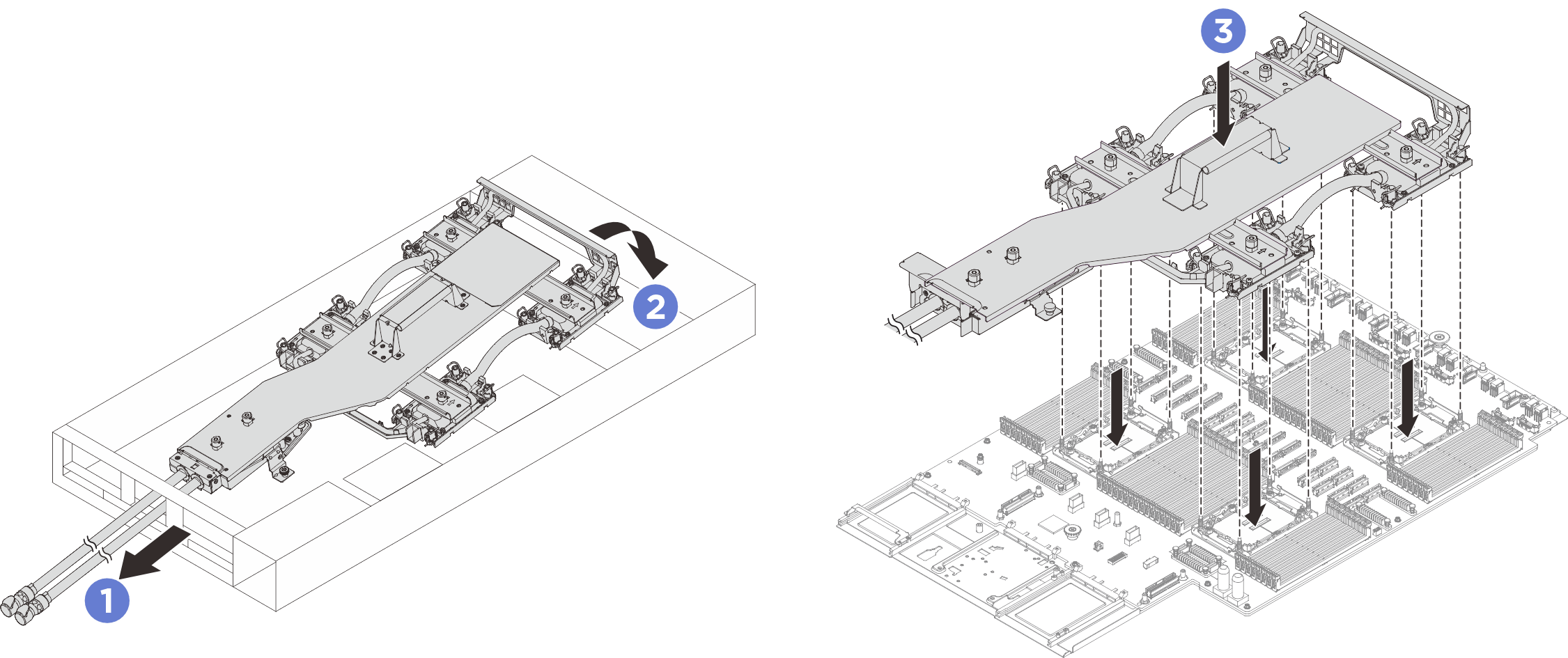

   Abbildung 4. Installieren der Kühlplattenbaugruppe







   Anmerkung

   • Berühren Sie nicht die Kontakte auf der Unterseite des Prozessors.
   • Achten Sie darauf, dass sich keine Objekte auf dem Prozessorsockel befinden, um mögliche Beschädigungen zu vermeiden.

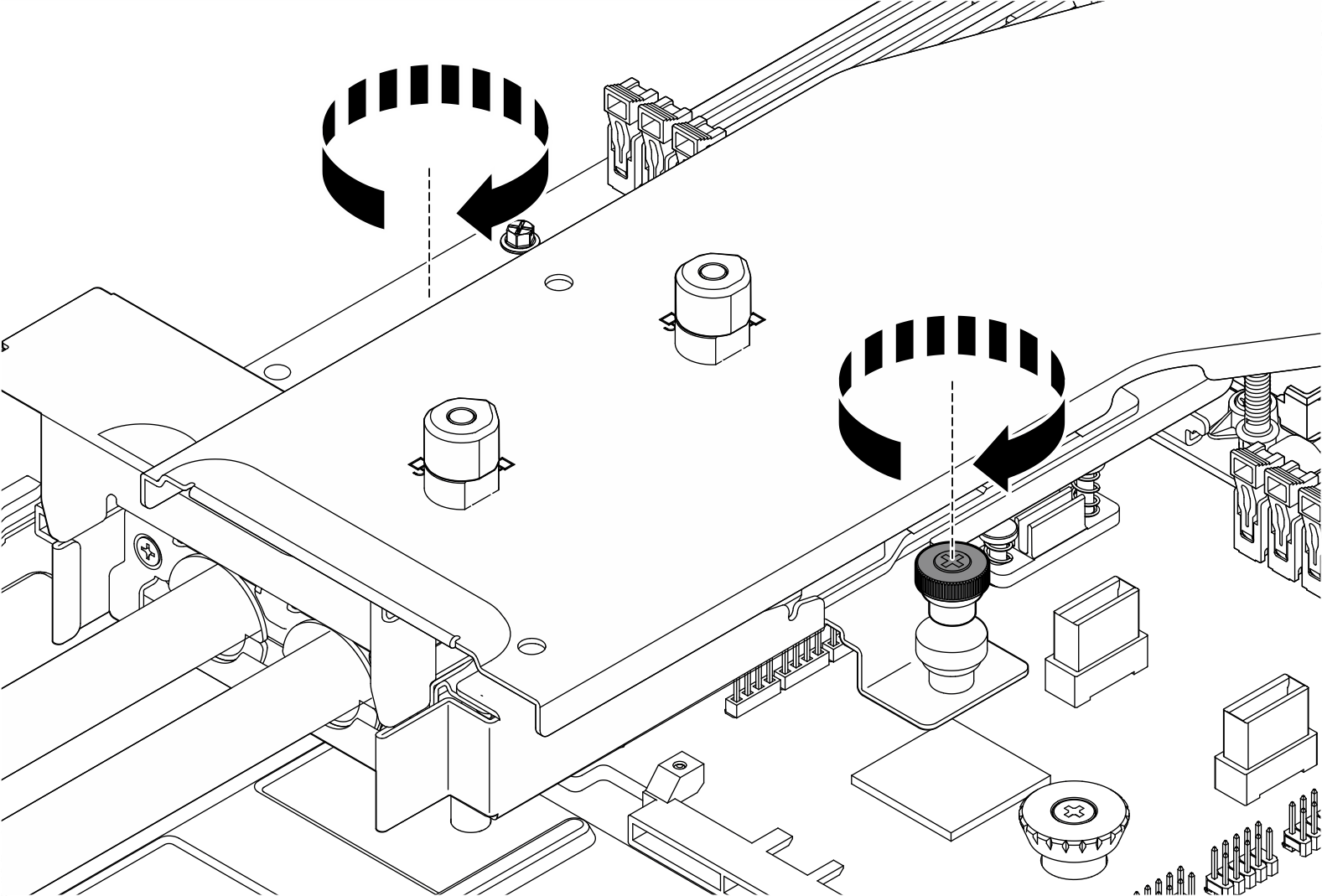

   1. Halten Sie den Griff an der Kühlplattenbaugruppe und führen Sie die Schläuche vorsichtig in die Öffnung an der Rückseite des Gehäuses ein.
   2. Kippen Sie die Vorderseite der Kühlplattenbaugruppe und richten Sie die vier T30-Torx-Muttern an jeder Kühlplatte an den entsprechenden Gewindestiften des Prozessorsockels aus.
   3. Setzen Sie die Kühlplattenbaugruppe in den Prozessorsockel ein.
5. Ziehen Sie die Rändelschrauben fest, um die Kühlplattenbaugruppe zu befestigen. Falls erforderlich, verwenden Sie einen Schraubendreher.
   Abbildung 5. Installieren der Kühlplattenbaugruppe






6. Ziehen Sie alle T30-Torx-Muttern an der Kühlplattenbaugruppe an.

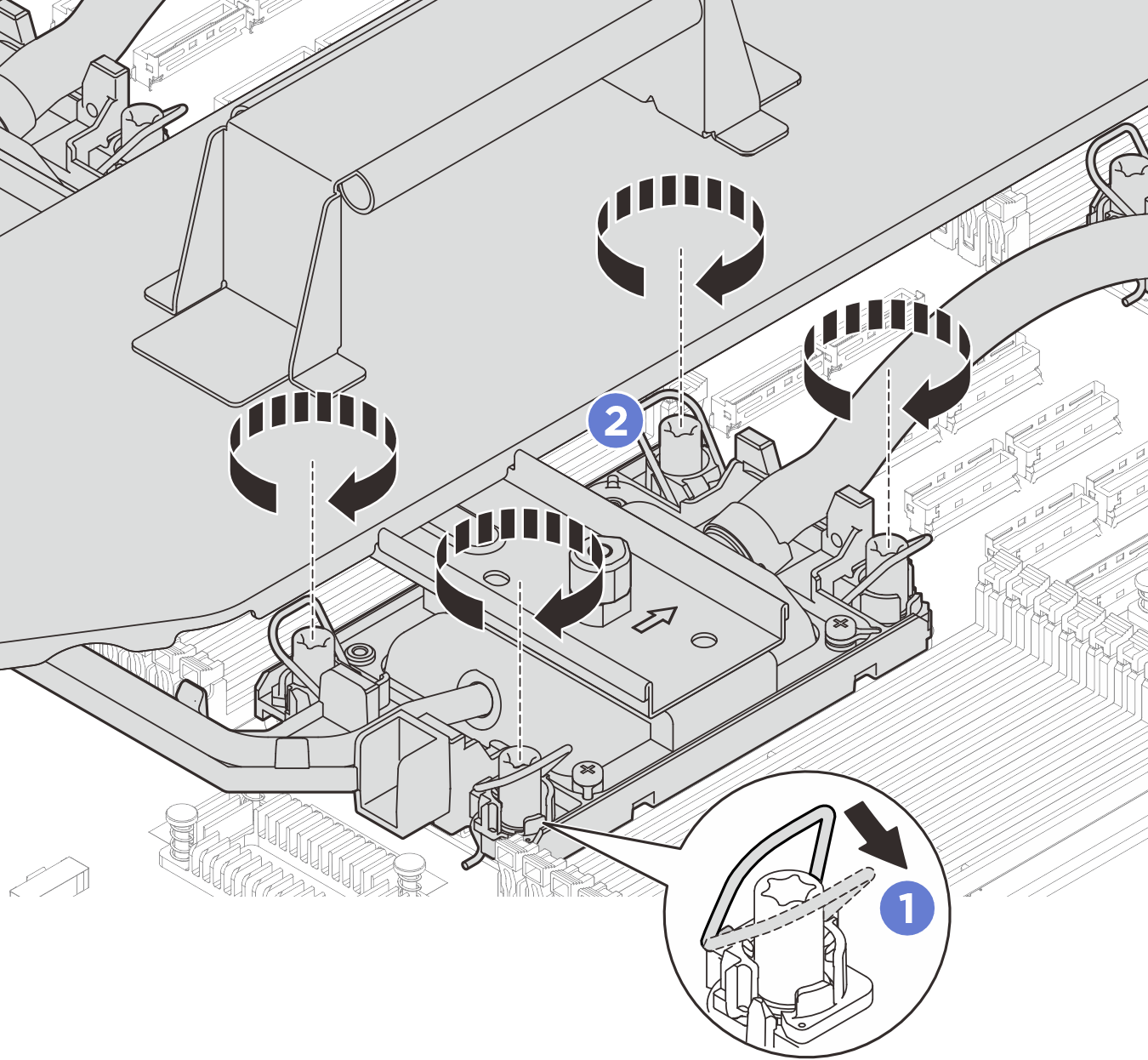

   Abbildung 6. Anziehen der T30-Torx-Muttern






   1. Drehen Sie die Kippschutzbügel nach außen, bis sie in den Haken im Sockel einrasten.
   2. Ziehen Sie die T30-Torx-Muttern vollständig in der Installationsreihenfolge an, die auf dem Etikett der Kühlplattenbaugruppe dargestellt ist. Ziehen Sie die Schrauben fest, bis sie sich nicht mehr drehen lassen. Prüfen Sie dann, dass keine Lücke zwischen dem Schraubenansatz an der Kühlplattenbaugruppe und dem Prozessorsockel vorhanden ist. (Als Referenz: Das Drehmoment, das zum vollständigen Anziehen der Muttern erforderlich ist, beträgt 1,1 +/– 0,2 Nm (10 +/– 2.0 lbf-in).)

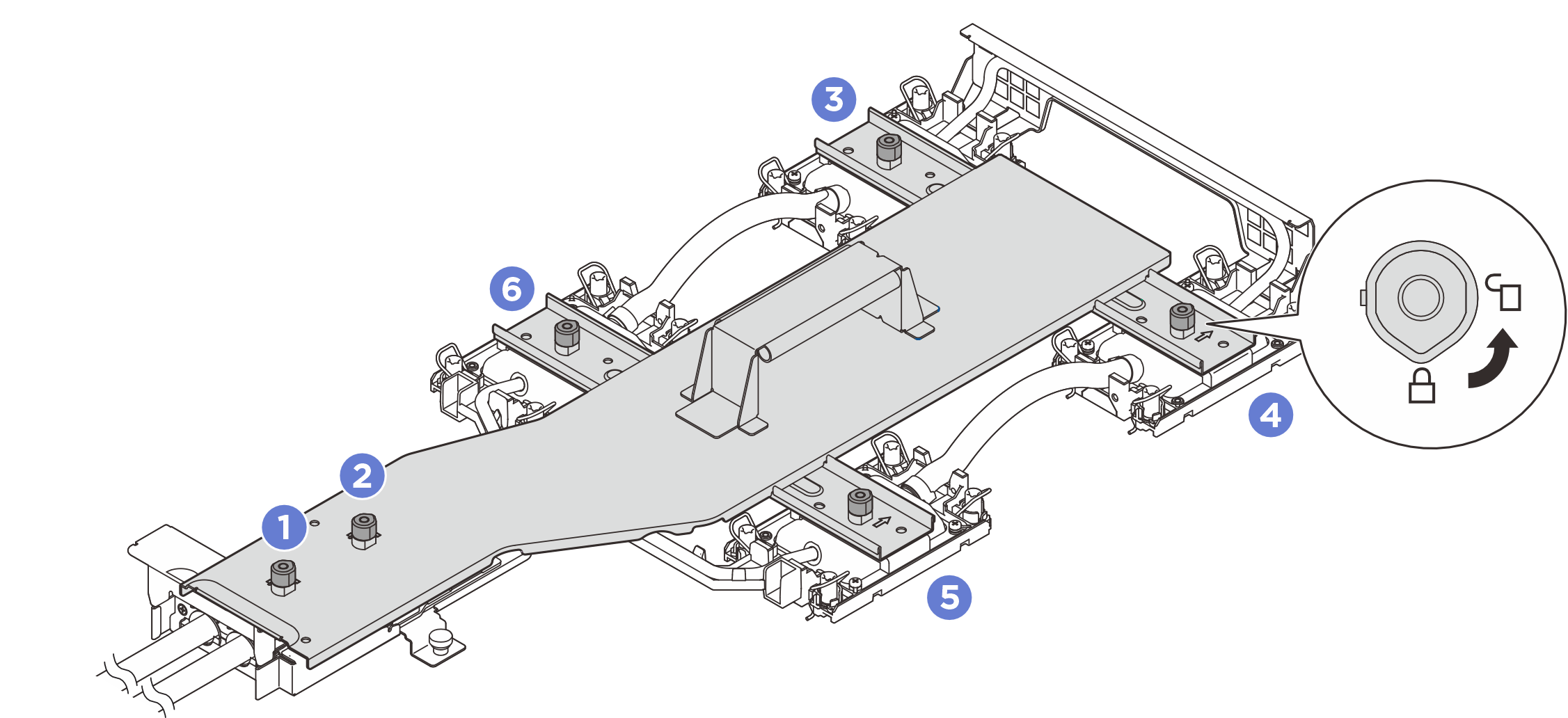

7. Drehen Sie alle Kolben gegen den Uhrzeigersinn in die entsperrte Position in der Entfernungsreihenfolge, die auf dem Trägeretikett dargestellt ist.
   Abbildung 7. Lösen des Kühlplattenträgers

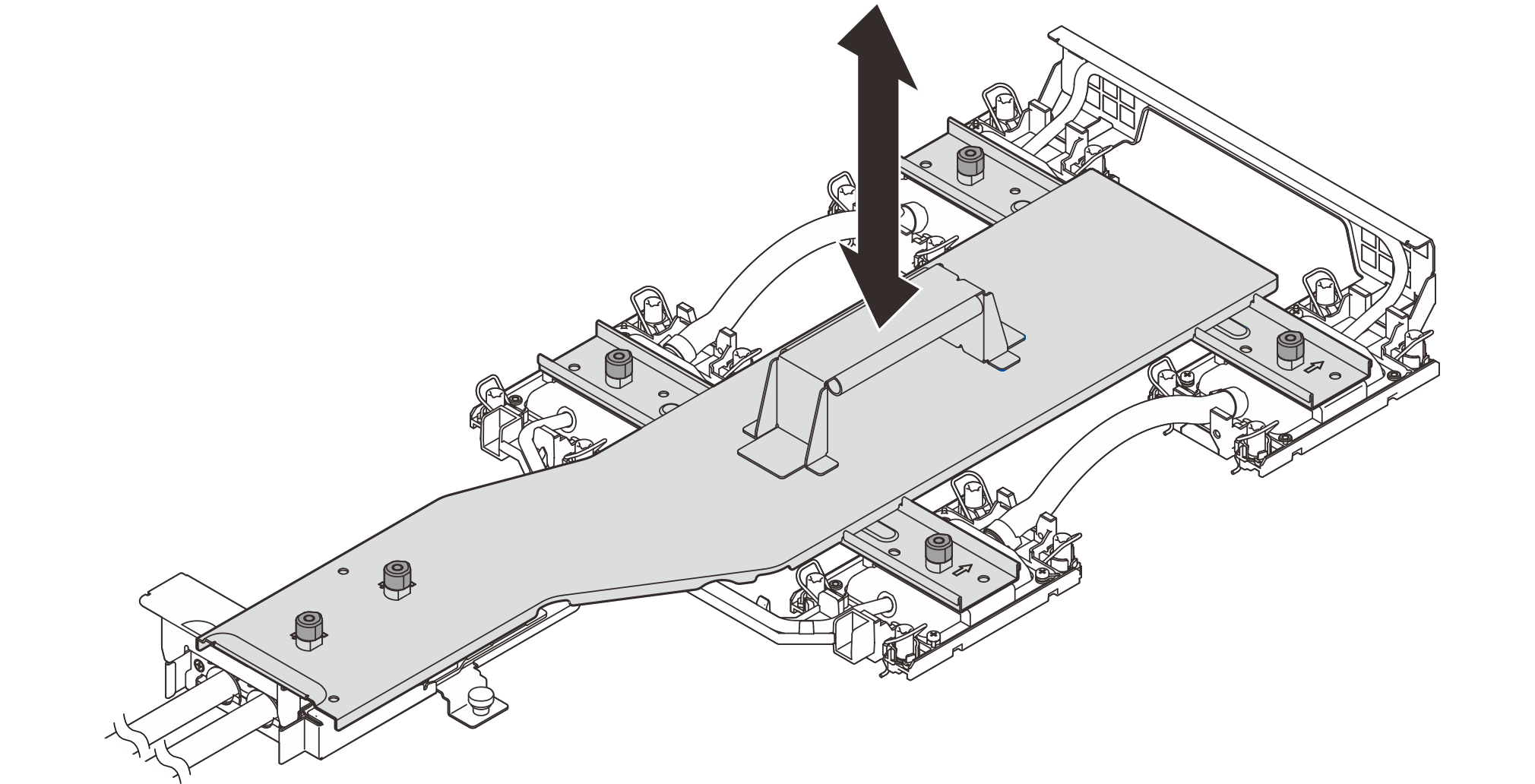

8. Entfernen Sie den Kühlplattenträger von der Kühlplattenbaugruppe.
   Abbildung 8. Entfernen des Kühlplattenträgers

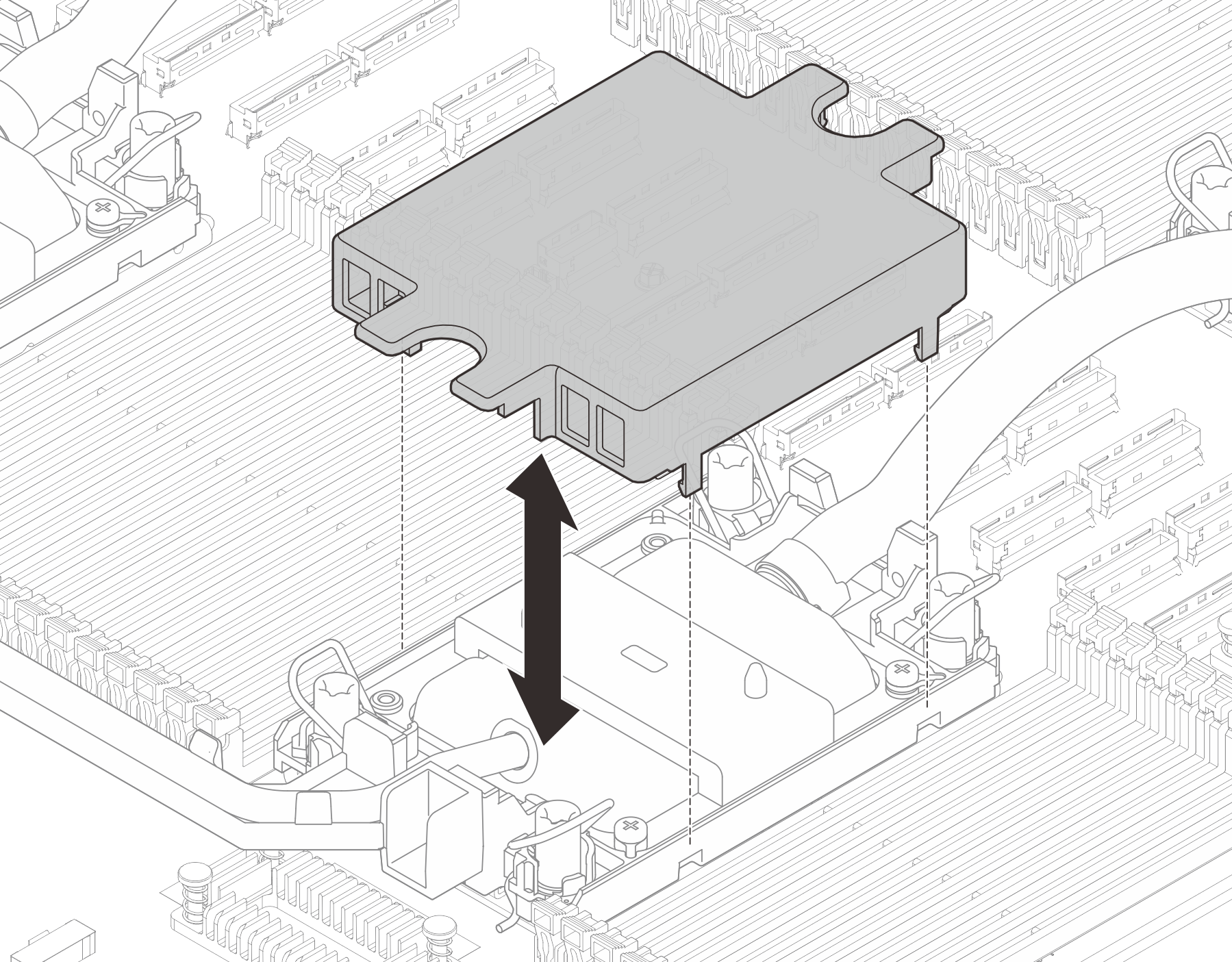

9. Installieren Sie die Kühlplattenabdeckungen. Drücken Sie die Abdeckungen wie unten dargestellt nach unten.
   Abbildung 9. Installieren der Kühlplattenabdeckungen

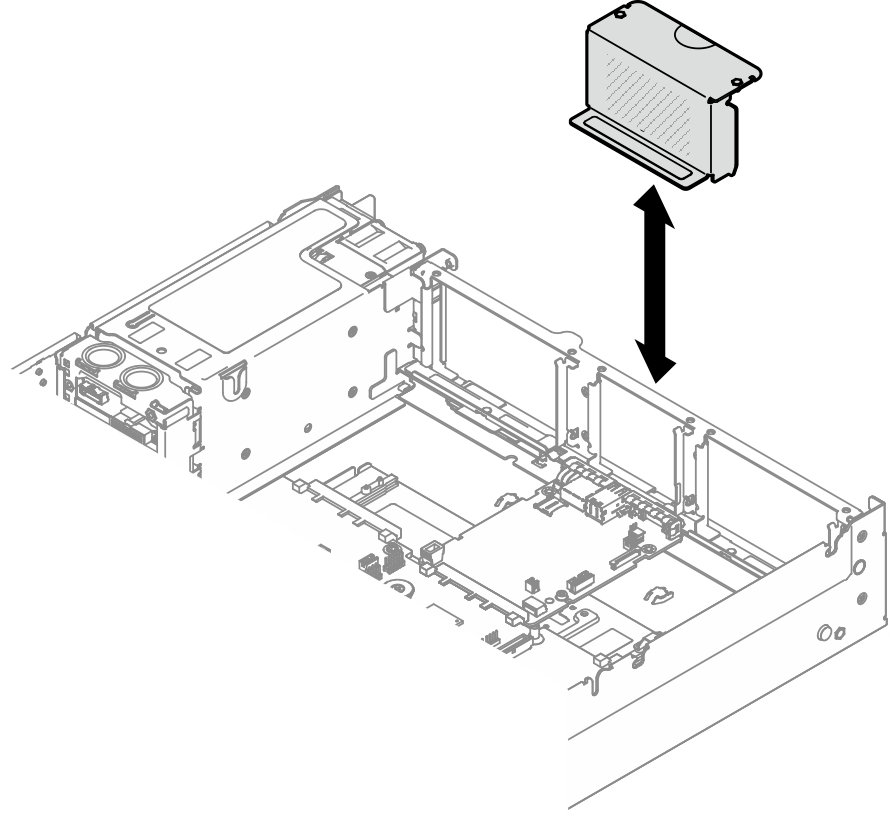

10. Installieren Sie die Abdeckblende der Adapterkarte.
    Abbildung 10. Installieren der Abdeckblende für die Adapterkarte






11. Schließen Sie das Kabel des Flüssigkeitserkennungssensormoduls an den Anschluss auf der Systemplatinenbaugruppe an.

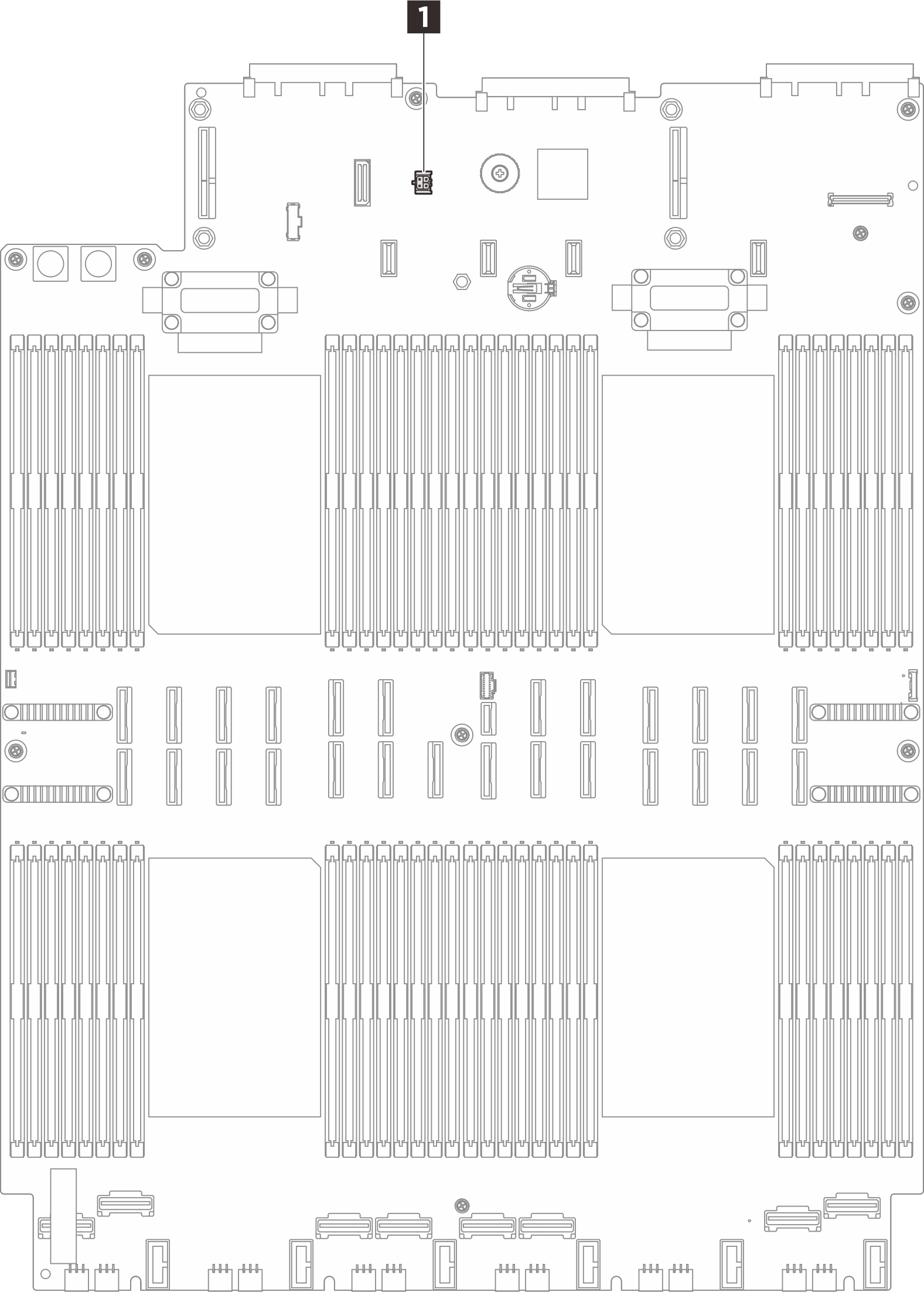

    Abbildung 11. Anschließen des Flüssigkeitserkennungssensormoduls







    1 Anschluss für Flüssigkeitserkennungssensor
