Установка Lenovo Processor Neptune Core Module

Следуйте инструкциям в этом разделе, чтобы установить компонент «Processor Neptune^® Core Module (NeptCore)».

Важное замечание

Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.
При установке компонента в первый раз обратитесь за помощью в службу Lenovo Professional Services.
Убедитесь, что транспортировочная скоба водной петли доступна для правильного выполнения этой задачи.

Об этой задаче

Внимание

Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.
Каждое гнездо процессора должно быть закрыто кожухом, или в него должна быть вставлена плата охлаждения. При снятии или установке блока платы охлаждения закройте пустые гнезда процессора кожухом.
Не прикасайтесь к гнездам или контактам процессора. Контакты гнезда процессора очень хрупкие и их легко повредить. Загрязнения на контактах процессора, например жир с кожи, могут приводить к сбоям соединений.
Не допускайте контакта термопасты на процессоре или плате охлаждения с чем-либо. Контакт с любой поверхностью может оказать негативное влияние на термопасту, сделав ее неэффективной. Термопаста может повредить компоненты, например электрические разъемы в гнезде процессора.

ОСТОРОЖНО

При извлечении нового компонента «Processor Neptune^® Core Module (NeptCore)» из упаковки поднимайте блок платы охлаждения вместе с прикрепленным транспортировочным лотком, чтобы не повредить термопасту на блоке платы охлаждения.

Список типов динамометрических отверток	Тип винта
Отвертка Torx T30	Винт Torx T30

Процедура

Установите процессор в новый держатель.
Прим.
- При замене процессора и повторном использовании платы охлаждения используйте новый держатель, который поставляется с новым процессором.
- Если вы заменяете плату охлаждения и повторно используете процессор и если новая плата охлаждения поставляется с двумя держателями процессора, обязательно используйте держатель того же типа, что и утилизированный.
1. Убедитесь, что ручка держателя находится в закрытом положении.
2. Совместите процессор на новом держателе так, чтобы треугольные отметки выровнялись. Затем вставьте маркированный конец процессора в держатель.
3. Удерживая на месте вставленный конец процессора, поверните немаркированный конец держателя в направлении вниз от процессора.
4. Нажмите на процессор и зафиксируйте немаркированный конец под защелкой на держателе.
5. Аккуратно поверните стороны держателя в направлении вниз от процессора.
6. Нажмите на процессор и зафиксируйте стороны под защелками на держателе.
  Прим.
  Чтобы процессор не выпал из держателя, держите блок держателя процессора за боковые стороны держателя, расположив процессор стороной с контактами вверх.
  Рис. 1. Установка держателя процессора
Нанесите термопасту.
- Если вы заменяете плату охлаждения и повторно используете процессор, наносить новую термопасту не требуется, так как новая плата охлаждения поставляется с термопастой.
  Прим.
  Чтобы обеспечить оптимальную производительность, посмотрите дату производства на новой плате охлаждения и убедитесь, что она изготовлена не более двух лет назад. В противном случае удалите существующую термопасту и нанесите новую.
- При замене процессора и продолжении использования платы охлаждения выполните следующие действия для нанесения термопасты:
  1. Если на плате охлаждения есть остатки термопасты, удалите их спиртовой салфеткой.
  2. Осторожно положите процессор и держатель в транспортировочный лоток стороной с контактами процессора вниз. Убедитесь, что треугольная отметка на держателе ориентирована в транспортировочном лотке так, как показано на рисунке.
  3. Нанесите шприцем на верхнюю часть процессора четыре расположенных на одинаковом расстоянии точки термопасты объемом по 0,1 мл каждая.
    Рис. 2. Нанесение термопасты на процессор в транспортировочном лотке
Соберите процессор и плату охлаждения.

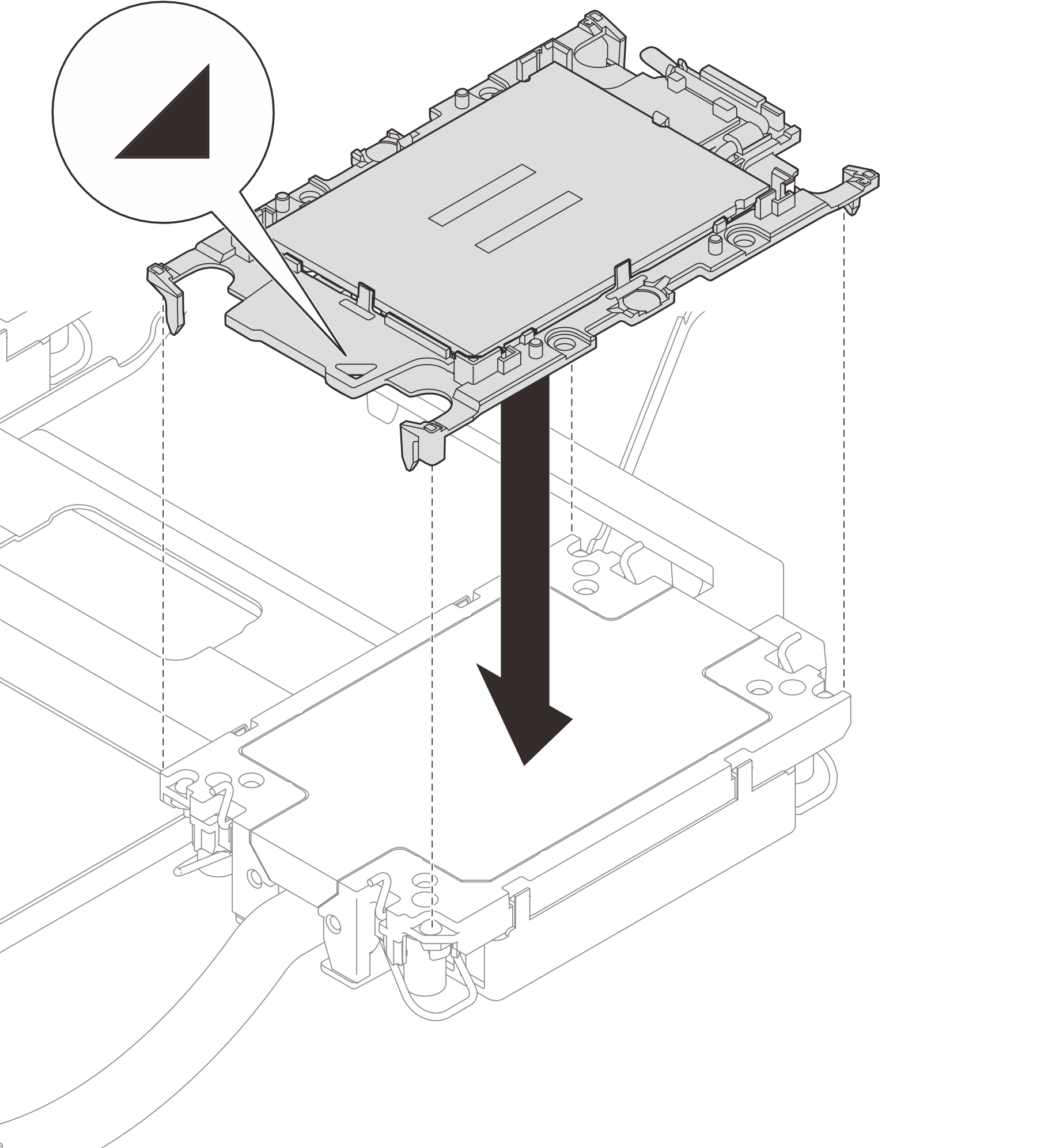

Рис. 3. Установка процессора на плату охлаждения
1. Совместите треугольную отметку на держателе процессора и процессоре с треугольной отметкой на плате охлаждения.
2. Установите держатель процессора на плату охлаждения.
3. Нажимайте на держатель, пока защелки в четырех углах не войдут в зацепление. Убедитесь, что между держателем процессора и платой охлаждения нет зазора.
Установите блок платы охлаждения.

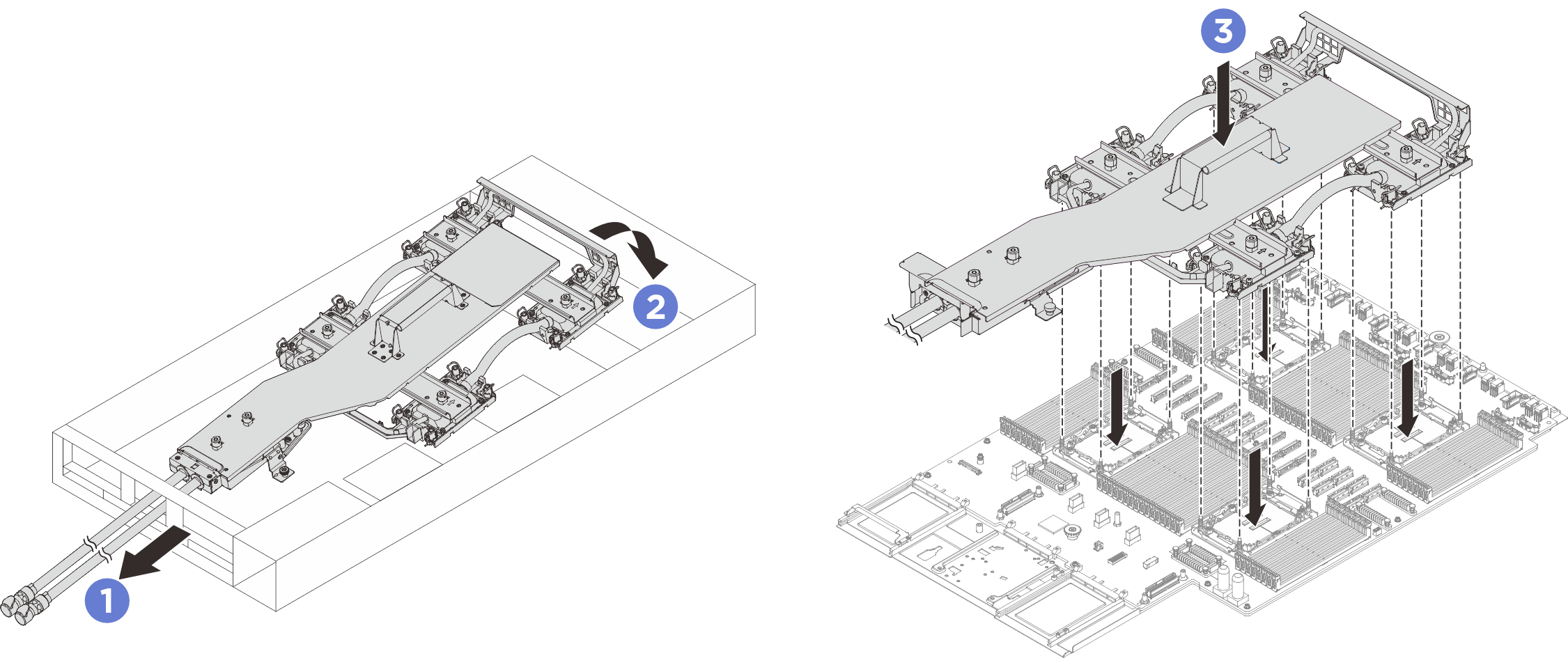

Рис. 4. Установка блока платы охлаждения
Прим.
- Не касайтесь контактов внизу процессора.
- Во избежание повреждения гнезда процессора не допускайте попадания в него каких-либо объектов.
1. Удерживая ручку на блоке платы охлаждения, аккуратно вставьте шланги в отверстие с задней стороны рамы.
2. Поверните переднюю часть блока платы охлаждения под углом и совместите четыре гайки Torx T30 на каждой плате охлаждения с соответствующими резьбовыми штырьками гнезда процессора.
3. Вставьте блок платы охлаждения в гнездо процессора.
Затяните барашковые винты, чтобы зафиксировать блок платы охлаждения. При необходимости используйте отвертку.
Рис. 5. Установка блока платы охлаждения
Затяните все гайки Torx T30 на блоке платы охлаждения.

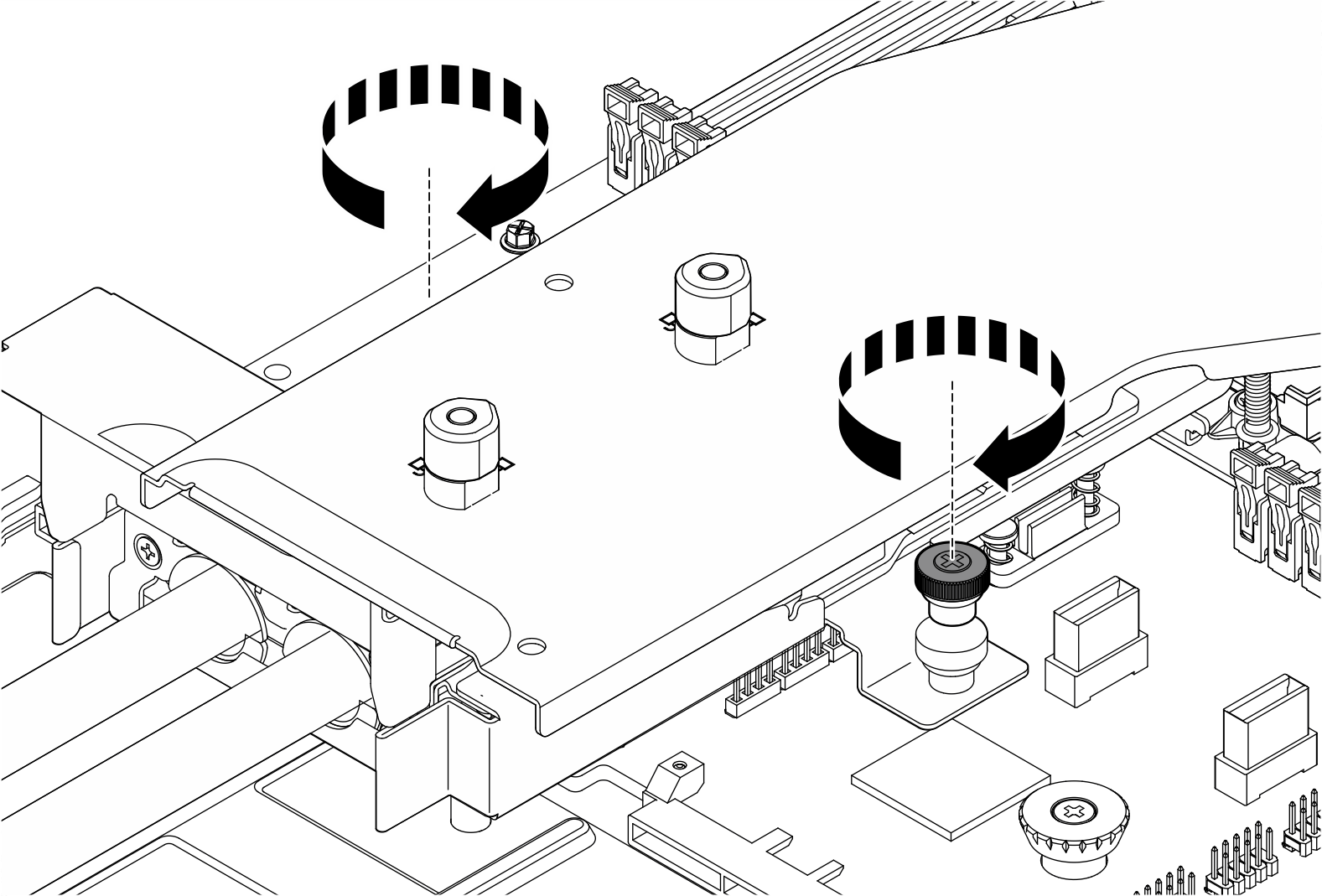

Рис. 6. Затяжка гаек Torx T30
1. Поверните металлические ручки для защиты от опрокидывания в направлении наружу, чтобы они вошли в зацепление с крючками в гнезде.
2. Полностью затяните гайки Torx T30 в последовательности установки, указанной на этикетке блока платы охлаждения. Затяните винты до упора. Затем осмотрите блок и убедитесь, что под блоком платы охлаждения нет зазора между опорами винтов и гнездом процессора. (Для справки: крутящий момент, необходимый для полной затяжки гаек, составляет 10 +/– 2,0 фунтосилы на дюйм или 1,1 +/– 0,2 Нм.)
Поверните все рычаги против часовой стрелки в разблокированное положение в последовательности снятия, указанной на этикетке держателя.
Рис. 7. Ослабление держателя платы охлаждения
Снимите держатель платы охлаждения с блока платы охлаждения.
Рис. 8. Снятие держателя платы охлаждения
Установите кожухи плат охлаждения. Нажмите на кожухи, как показано ниже.
Рис. 9. Установка кожухов плат охлаждения
Установите заглушку платы-адаптера Riser.
Рис. 10. Установка заглушки платы-адаптера Riser
Подключите кабель модуля датчика обнаружения утечки к разъему на блоке материнской платы.
Рис. 11. Подключение модуля датчика обнаружения утечки

1 Разъем датчика утечки
