安装 Lenovo Processor Neptune Core Module

按照本节中的说明安装 Processor Neptune^® Core Module (NeptCore)。

重要

本任务必须由经过 Lenovo 服务机构认证的训练有素的技术人员执行。如果没有经过相关培训或不具备相应资质，请勿尝试拆卸或安装该部件。
首次安装该部件时，请联系 Lenovo Professional Services 团队寻求帮助。
请确保备好水循环模块装运支架，以便正确执行此任务。

关于本任务

注意

请阅读安装准则和安全检查核对表以确保操作安全。
关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。
为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。
每个处理器插槽都必须始终装有外盖或冷却板。卸下或安装冷却板组合件时，请用外盖保护空的处理器插槽。
请勿接触处理器插槽或处理器触点。处理器插槽触点非常脆弱，容易损坏。处理器触点上的杂质（如皮肤上的油脂）可导致连接失败。
请勿让处理器或冷却板上的导热油脂接触到任何物体。与任何表面接触都有可能损坏导热油脂，致其失效。导热油脂可能会损坏处理器插槽中的电气接口等组件。

警告

从包装箱中取出新的 Processor Neptune^® Core Module (NeptCore) 时，请将冷却板组合件连同装运托盘一起取出，以防污损冷却板组合件上的导热油脂。

扭矩螺丝刀类型列表	螺钉类型
内六角 T30 螺丝刀	内六角 T30 螺钉

过程

将处理器安装到新的支架中。
注
- 如果要更换处理器并重用冷却板，请使用新处理器随附的新支架。
- 如果要更换冷却板并重用处理器，而新冷却板随附两个处理器支架，请务必使用与您丢弃的支架类型相同的支架。
1. 确保支架上的手柄处于闭合位置。
2. 将新支架和处理器上的三角形标记对齐；然后，将处理器有标记的一端插入支架。
3. 使处理器的插入端保持固定；然后，向下旋转支架无标记的一端，使其远离处理器。
4. 按压处理器，将无标记的一端固定在支架上的固定夹下方。
5. 小心地向下旋转支架的侧面，使其远离处理器。
6. 按压处理器，将侧面固定在支架上的固定夹下方。
  注
  为防止处理器从支架中脱落，请使处理器触点一面朝上，并用支架的侧面固定住处理器/支架组合件。
  图 1. 安装处理器支架
涂抹导热油脂。
- 如果要更换冷却板并重复利用处理器，请使用新冷却板附带的导热油脂，无需涂抹新的导热油脂。
  注
  为确保获得最佳性能，请检查新冷却板上的制造日期，确保其未超过两年。如果超过了两年，请擦去现有的导热油脂并涂上新的导热油脂。
- 如果要更换处理器并重复利用冷却板，请执行以下步骤来涂抹导热油脂：
  1. 如果冷却板上有旧的导热油脂，请使用酒精清洁垫擦去这些导热油脂。
  2. 小心地将处理器和支架放置在装运托盘中，使处理器触点一面朝下。确保支架上的三角形标记在装运托盘中的方向如下图所示。
  3. 用海绵在处理器上涂抹导热油脂，形成四个均匀分布的点，同时每个点包含大约 0.1 毫升导热油脂。
    图 2. 为装运托盘中的处理器涂抹导热油脂
组装处理器和冷却板。

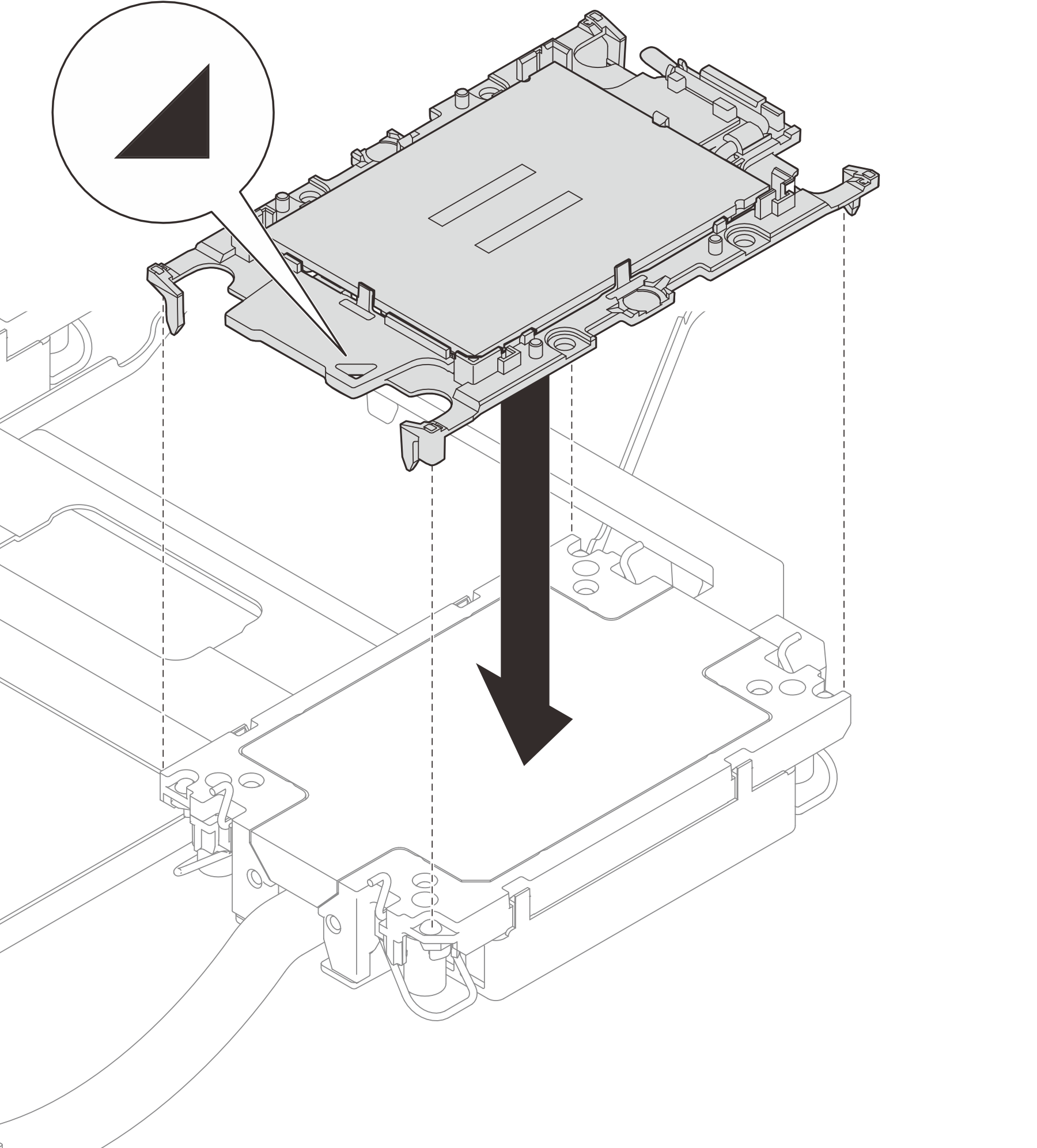

图 3. 将处理器安装到冷却板
1. 将处理器支架和处理器上的三角形标记与冷却板上的三角形标记对齐。
2. 将处理器支架安装到冷却板上。
3. 将支架按压到位，直至所有四个角的固定夹啮合。目测检查以确保处理器支架与冷却板之间没有任何间隙。
安装冷却板组合件。

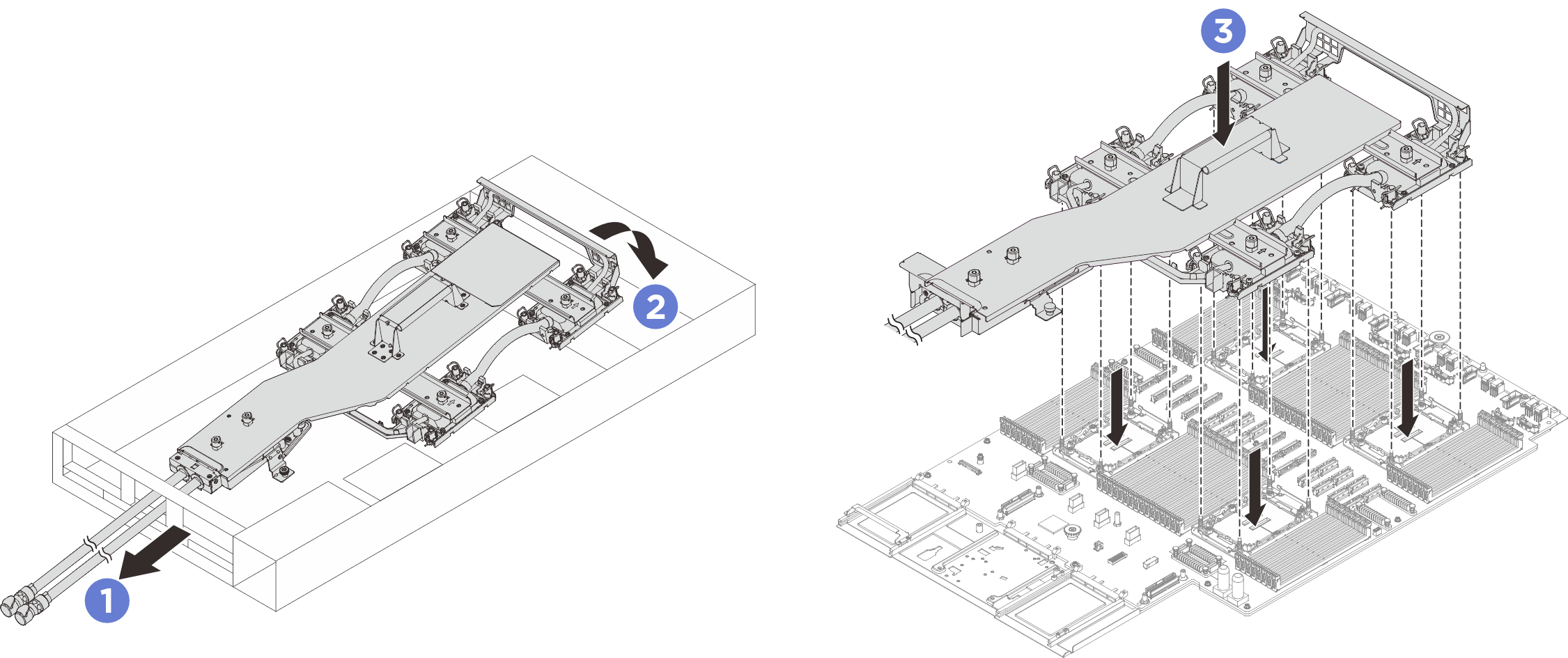

图 4. 安装冷却板组合件
注
- 请勿接触处理器底部的触点。
- 不要让处理器插槽接触任何物体，避免可能的损坏。
1. 握住冷却板组合件上的手柄，然后将软管轻轻插入机箱背面的开口中。
2. 将冷却板组合件的前端旋转一定角度，并将每个冷却板上的四个内六角 T30 螺母与处理器插槽的相应螺柱对齐。
3. 将冷却板组合件插入处理器插槽。

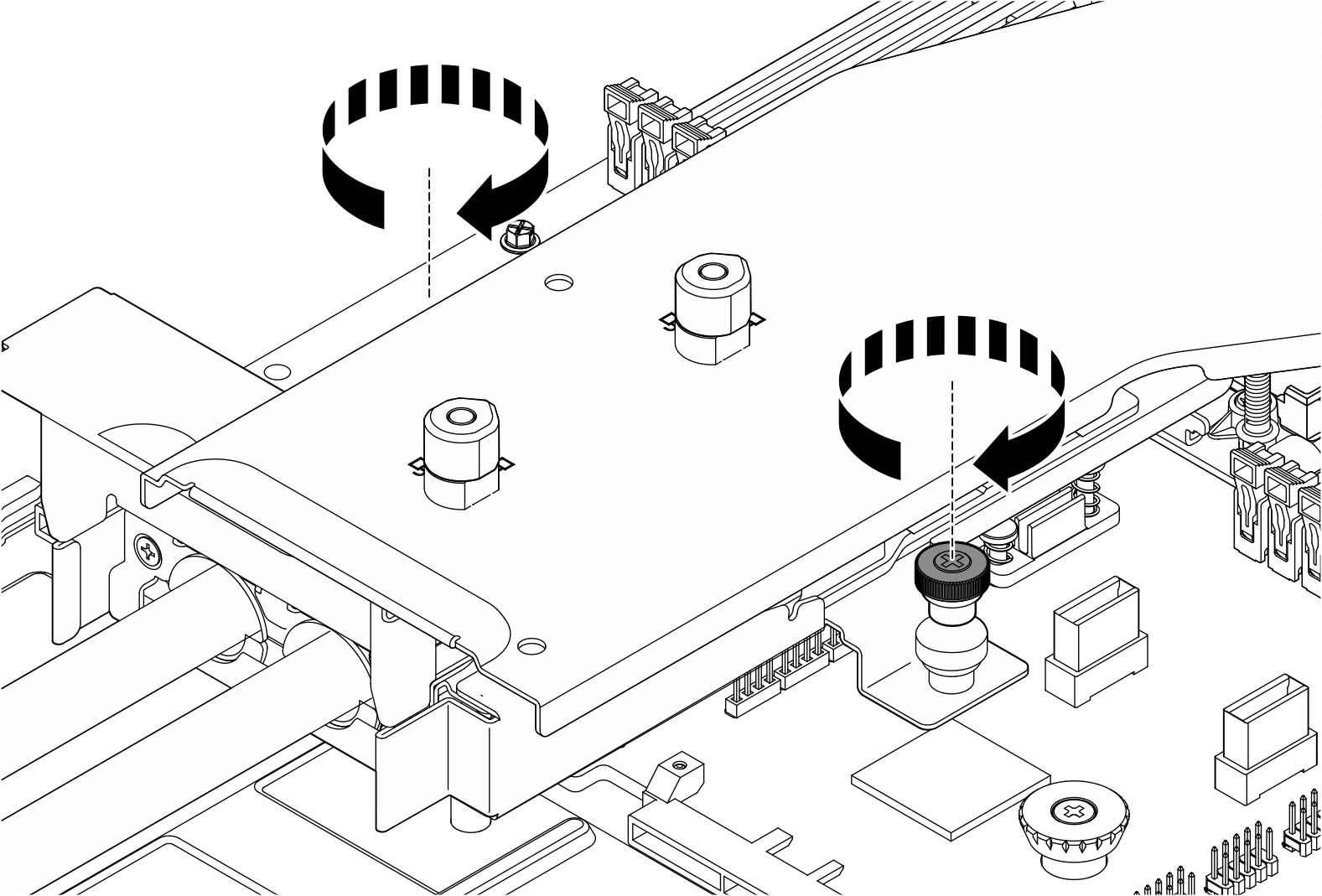

拧紧指旋螺钉以固定冷却板组合件。如有必要，请使用螺丝刀。
图 5. 安装冷却板组合件
拧紧冷却板组合件上的所有内六角 T30 螺母。
图 6. 拧紧内六角 T30 螺母
1. 向外旋转防倾倒丝架，直至其与插槽中的搭钩啮合。
2. 按冷却板组合件标签上所示的安装顺序，完全拧紧内六角 T30 螺母。拧紧螺钉直至拧不动为止；然后，目测检查以确保冷却板组合件下方的带肩螺钉与处理器插槽之间没有任何间隙。（供参考，完全拧紧螺母所需的扭矩为 10 +/– 2.0 磅·英寸，即 1.1 +/– 0.2 牛·米。）
按托架标签上所示的拆卸顺序将所有柱塞逆时针旋转至解锁位置。
图 7. 松开冷却板托架
从冷却板组合件上卸下冷却板托架。
图 8. 卸下冷却板托架
安装冷却板外盖。如下图所示向下按压外盖。
图 9. 安装冷却板外盖
安装转接卡填充件。
图 10. 安装转接卡填充件
将漏液检测传感器模块线缆连接到主板组合件上的接口。
图 11. 连接漏液检测传感器模块

1 漏液传感器接口
