安裝 Lenovo Processor Neptune Core Module

請依照本節中的指示安裝 Processor Neptune® Core Module (NeptCore)。

重要

  • 此作業必須由訓練有素且通過 Lenovo 服務認證的技術人員執行。沒有經過適當的培訓和資格認證，請不要嘗試卸下或安裝零件。

  • 首次安裝零件時，請聯絡 Lenovo Professional Services 團隊尋求協助。

  • 務必備妥水迴路出貨托架，以便正確執行此作業。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

  • 每個處理器插座都必須始終裝有防塵蓋或水冷板。卸下或安裝水冷板組件時，請使用防塵蓋保護空的處理器插座。
  • 請勿觸摸處理器插座或處理器接點。處理器插座接點非常脆弱，十分容易損壞。處理器接點上的雜質（如皮膚上的油脂）可能導致連接失敗。
  • 請勿讓處理器或水冷板上的散熱膏接觸到任何東西。接觸任何表面都會導致散熱膏受到不良影響，使其效力減弱。散熱膏可能會損壞元件，例如處理器插座中的電源接頭。
注意
從出貨箱取出新的 Processor Neptune® Core Module (NeptCore) 時，請與附著的運送匣一起抬出水冷板組件，以避免水冷板組件上的散熱膏損壞。
扭矩螺絲起子類型清單螺絲類型
Torx T30 螺絲起子Torx T30 螺絲

程序

  1. 將處理器安裝到新支架。
    註
    • 如果您要更換處理器並重複使用水冷板，請使用新處理器隨附的新支架。
    • 如果您要更換水冷板並重複使用處理器，而且新水冷板隨附兩個處理器支架，請務必使用與您丟棄的支架同類型的支架。
    1. 確定支架上的把手處於關閉的位置。
    2. 對齊新支架上的處理器，以對齊三角形標記；然後將處理器標示的一端插入支架。
    3. 將處理器的插入端固定到位；然後，向下旋轉支架未標記端，使其脫離處理器。
    4. 按下處理器，將未標記端固定在支架上的夾具下。
    5. 小心地向下旋轉支架的側面，使其脫離處理器。
    6. 按下處理器，並將側邊固定在支架上的夾具下。
      註
      為了防止處理器脫離支架，請讓處理器接點面保持向上，並握住處理器支架組件的支架兩側。
      圖 1. 安裝處理器支架
      Installing a processor carrier
  2. 塗上散熱膏。
    • 如果您要更換水冷板並重複使用處理器，新的水冷板上帶有散熱膏，您不需要塗上新的散熱膏。
      註
      為確保最佳效能，請檢查新水冷板上的製造日期並確定未超過兩年。否則，請先擦掉現有散熱膏，然後塗上新的散熱膏。
    • 如果您要更換處理器並重複使用水冷板，請執行下列步驟來塗上散熱膏：
      1. 如果水冷板上有舊的散熱膏，請使用酒精清潔布擦掉散熱膏。
      2. 處理器接點面保持向下，小心地將處理器和支架放置在運送匣中。確保支架上的三角形標記在運送匣中的方向如下圖所示。
      3. 使用針筒在處理器頂端塗上四點間隔一致的散熱膏，每個點體積約 0.1 毫升。

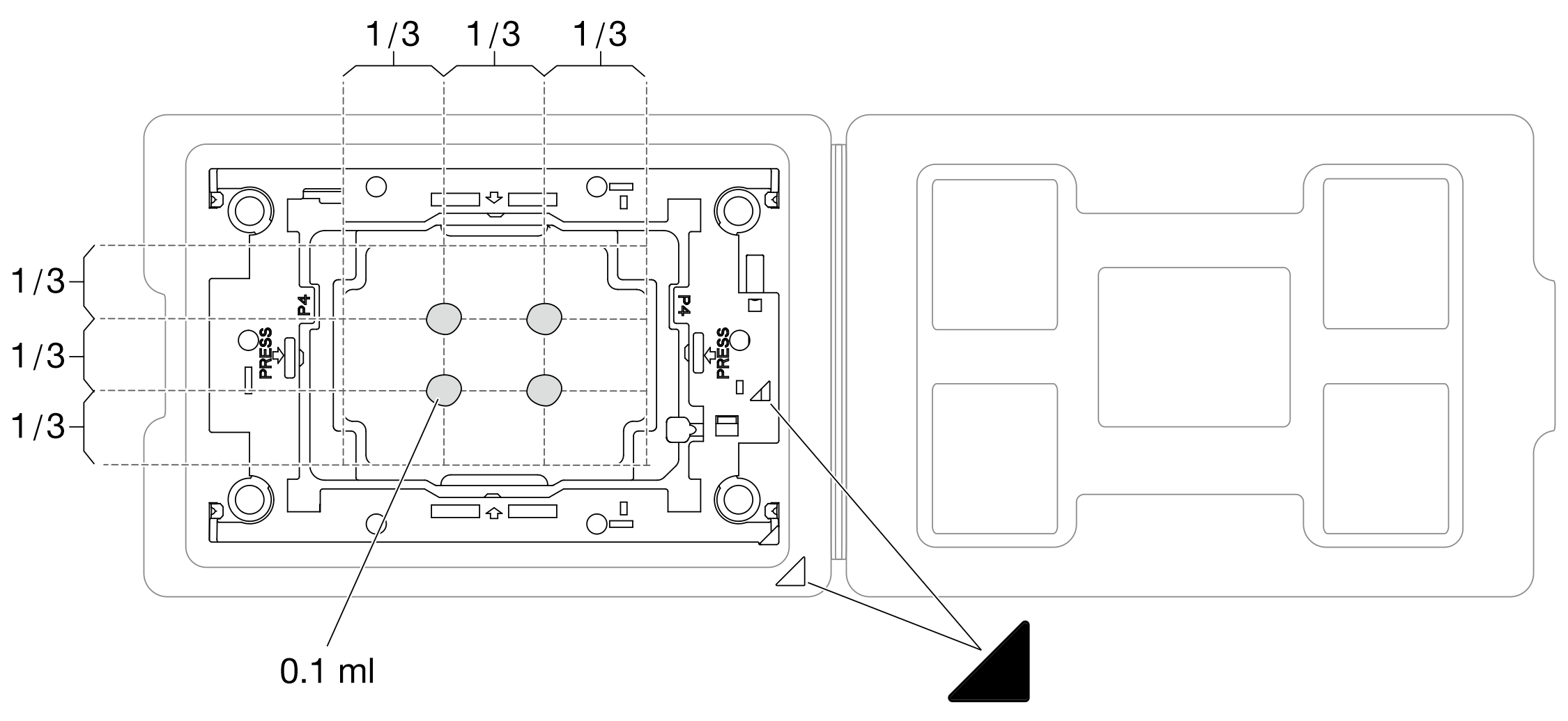

        圖 2. 運送匣中的處理器塗上散熱膏
        Thermal grease application with processor in shipping tray
  3. 組裝處理器和水冷板。

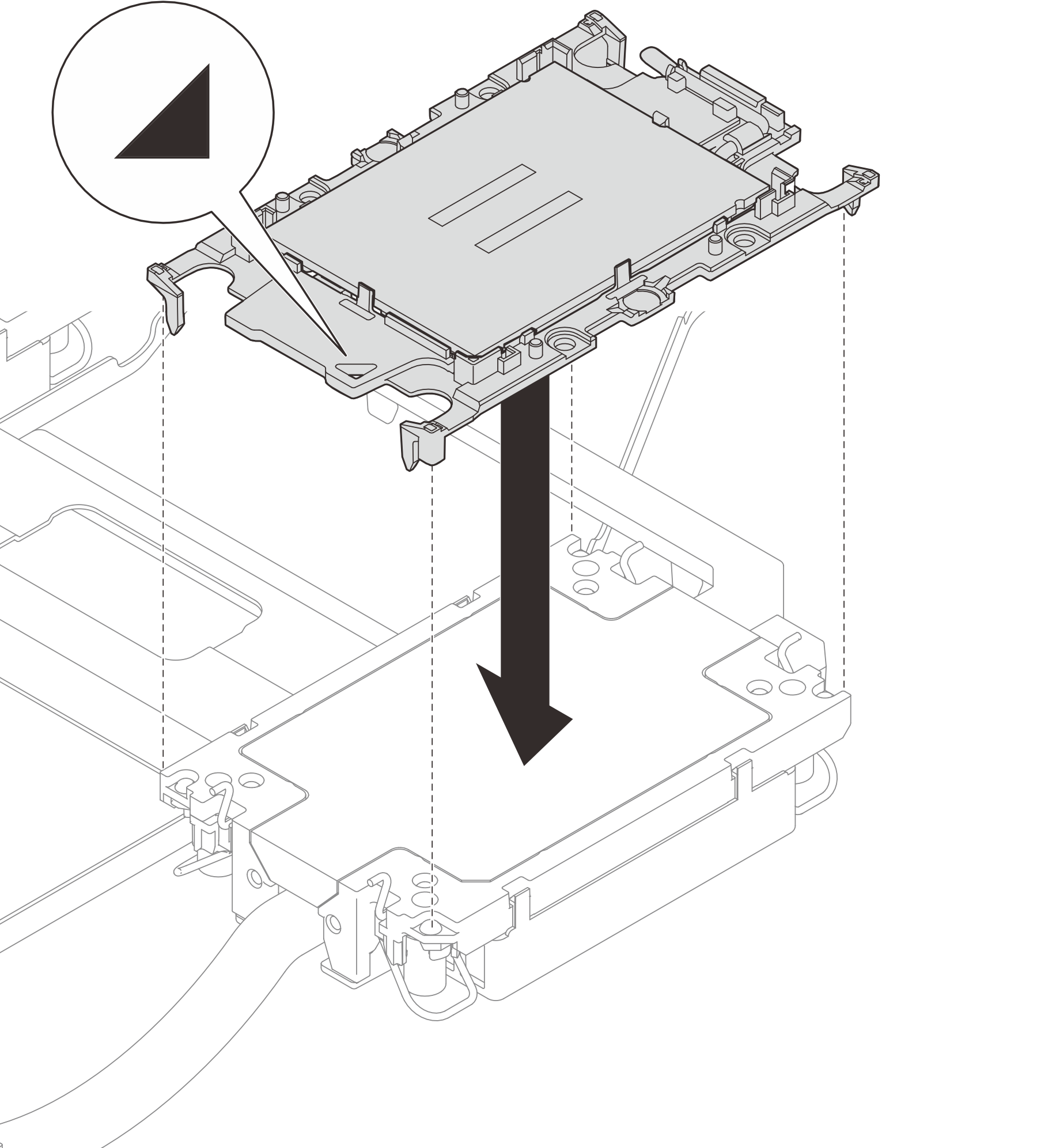

    圖 3. 將處理器安裝到水冷板
    Installing processor to cold plate
    1. 將處理器支架和處理器上的三角形標記與水冷板上的三角形標記對齊。
    2. 將處理器支架安裝到水冷板上。
    3. 將支架壓入定位，直到四個角落的固定夾卡入。目視檢查以確保處理器支架和水冷板之間沒有間隙。
  4. 安裝水冷板組件。
    圖 4. 安裝水冷板組件
    Installing cold plate assembly

    註
    • 請勿碰觸處理器底部的接點。
    • 讓處理器插座保持清潔，以避免可能的損壞。
    1. 握住水冷板組件上的把手，然後將軟管輕輕插入機箱背面的開口中。
    2. 以一定角度旋轉水冷板組件的前部，並將每個水冷板上的四個 Torx T30 螺帽與處理器插座的對應螺紋柱對齊。
    3. 將水冷板組件插入處理器插座。
  5. 鎖緊指旋螺絲以固定水冷板組件。如有需要，請使用螺絲起子。

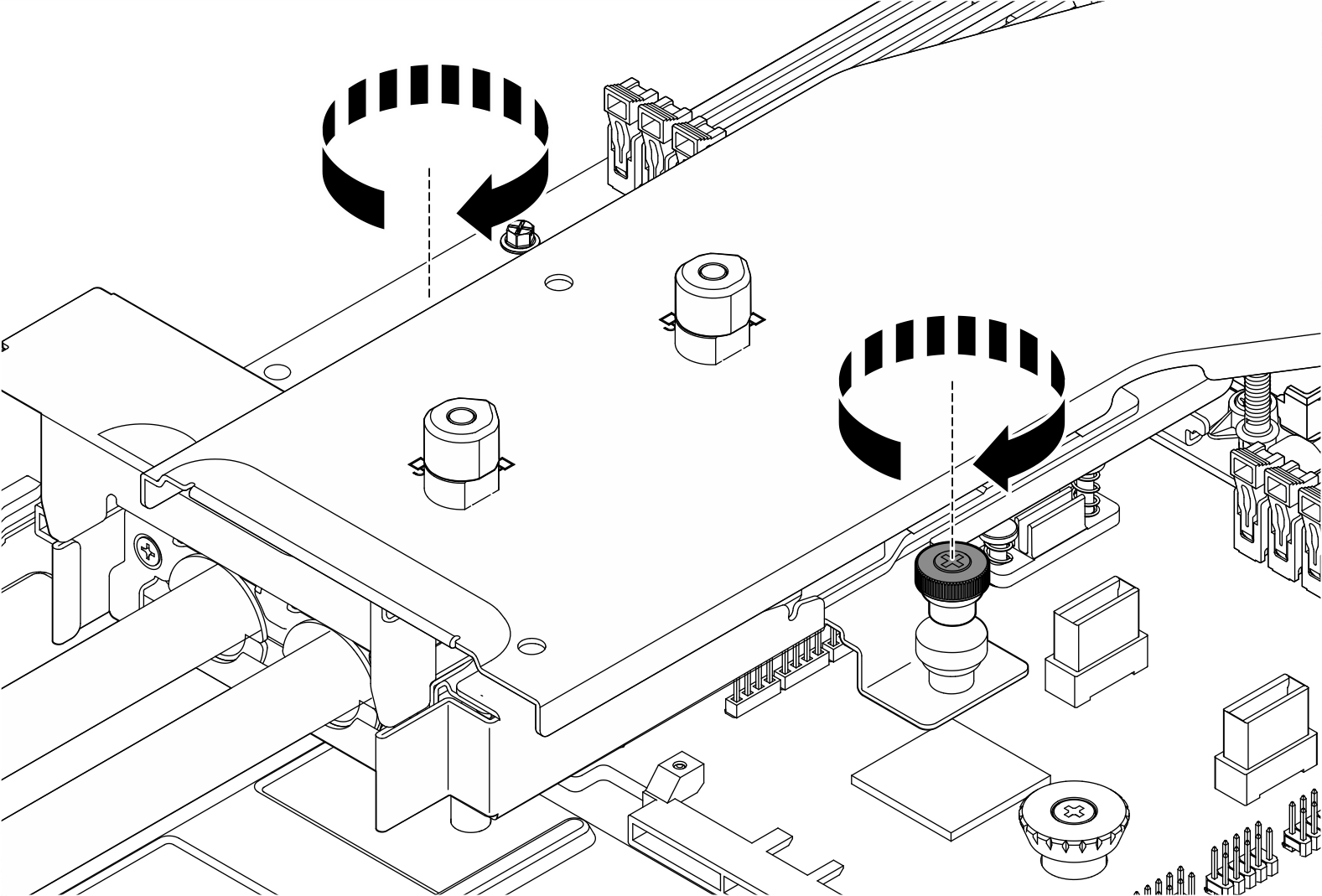

    圖 5. 安裝水冷板組件
    Installing cold plate assembly

  6. 鎖緊水冷板組件上的所有 Torx T30 螺帽。

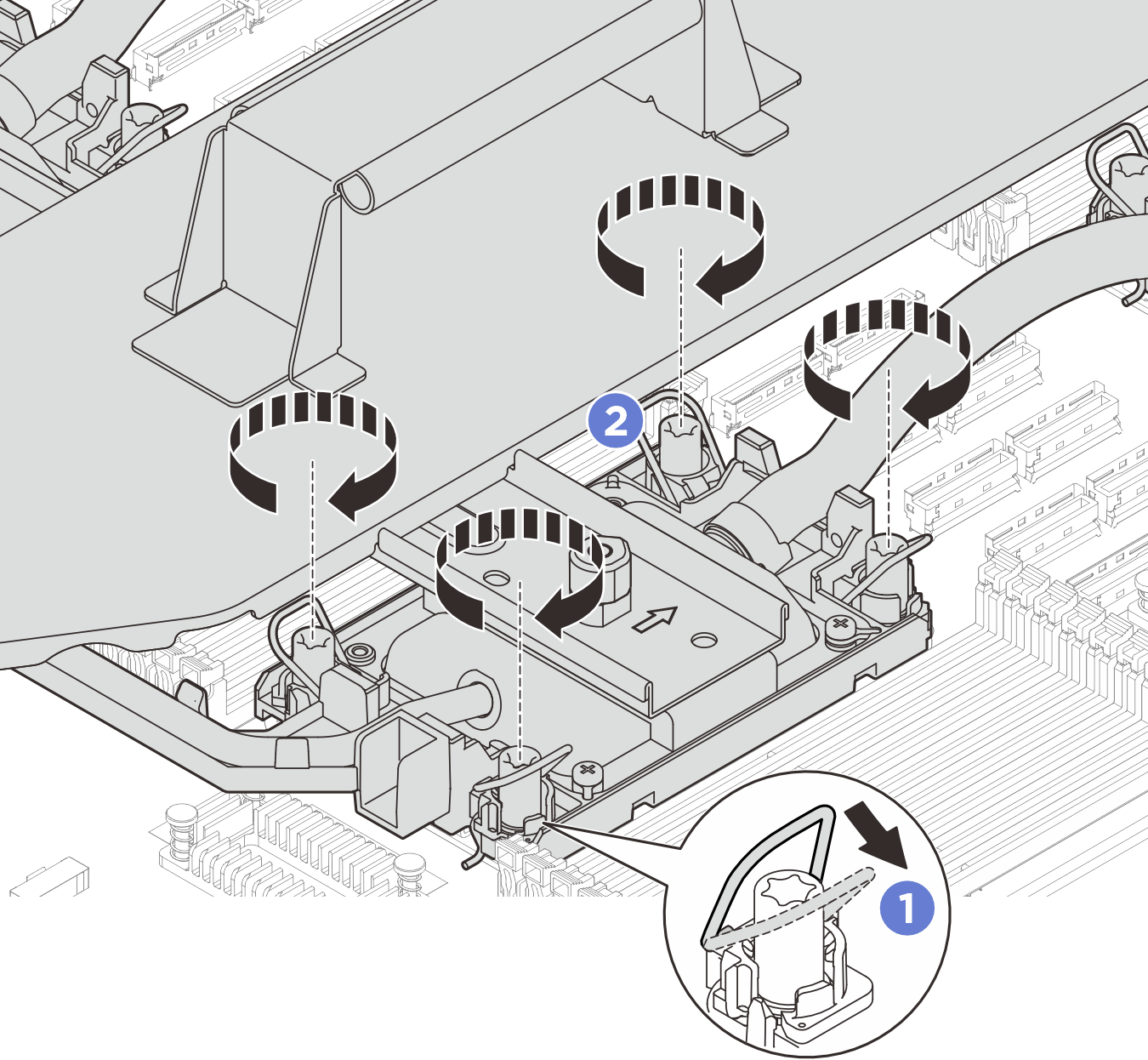

    圖 6. 鎖緊 Torx T30 螺帽
    Tightening Torx T30 nuts

    1. 向外旋轉防傾導線環，直到它們與插座中的掛鉤嚙合。
    2. 依照水冷板組件標籤上顯示的安裝順序，完全鎖緊 Torx T30 螺帽。鎖緊螺絲直到停住，然後目視檢查，確定水冷板組件下方的螺絲軸肩和處理器插座之間沒有空隙。（完全鎖緊螺帽所需的扭矩為 10 +/– 2.0 磅吋、1.1 +/– 0.2 牛頓米，供您參考。）
  7. 按照支架標籤上顯示的卸下順序，將所有柱塞逆時針旋轉至解鎖位置。
    圖 7. 鬆開水冷板支架
    Loosening cold plate carrier

  8. 從水冷板組件卸下水冷板支架。

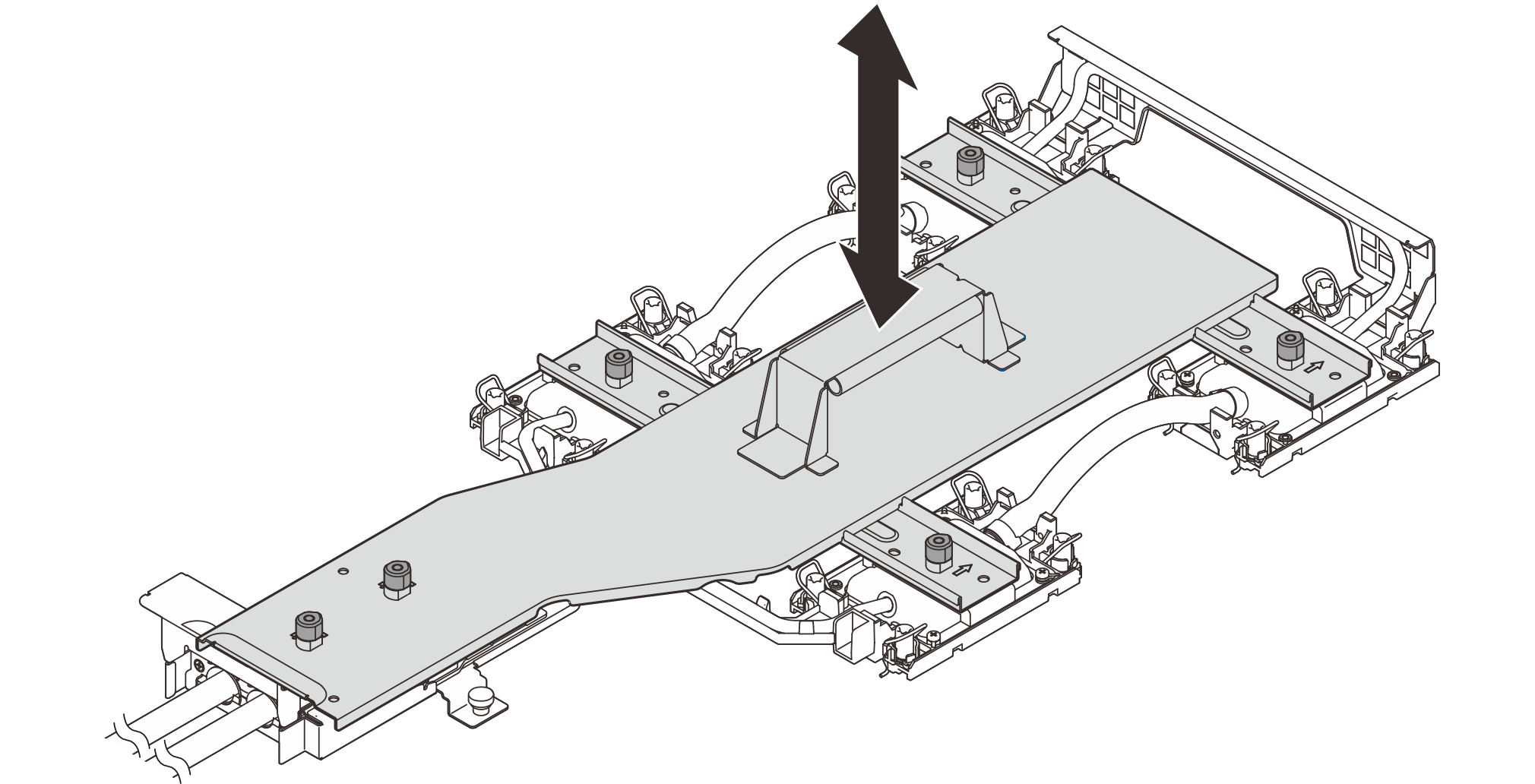

    圖 8. 卸下水冷板支架
    Removing cold plate carrier

  9. 安裝水冷板蓋。按下圖所示按壓蓋子。

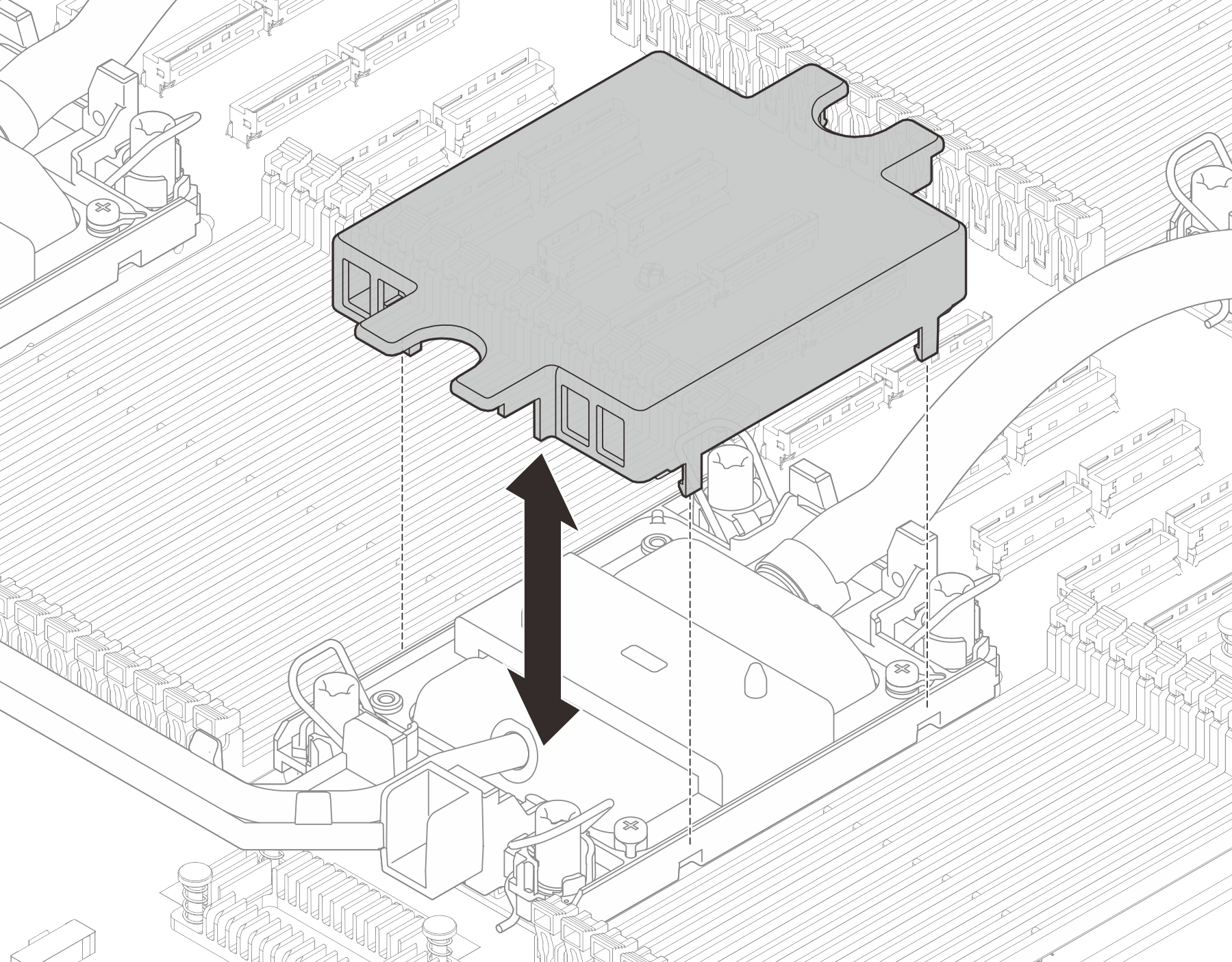

    圖 9. 安裝水冷板蓋
    Installing cold plate covers

  10. 安裝擴充卡填充板。

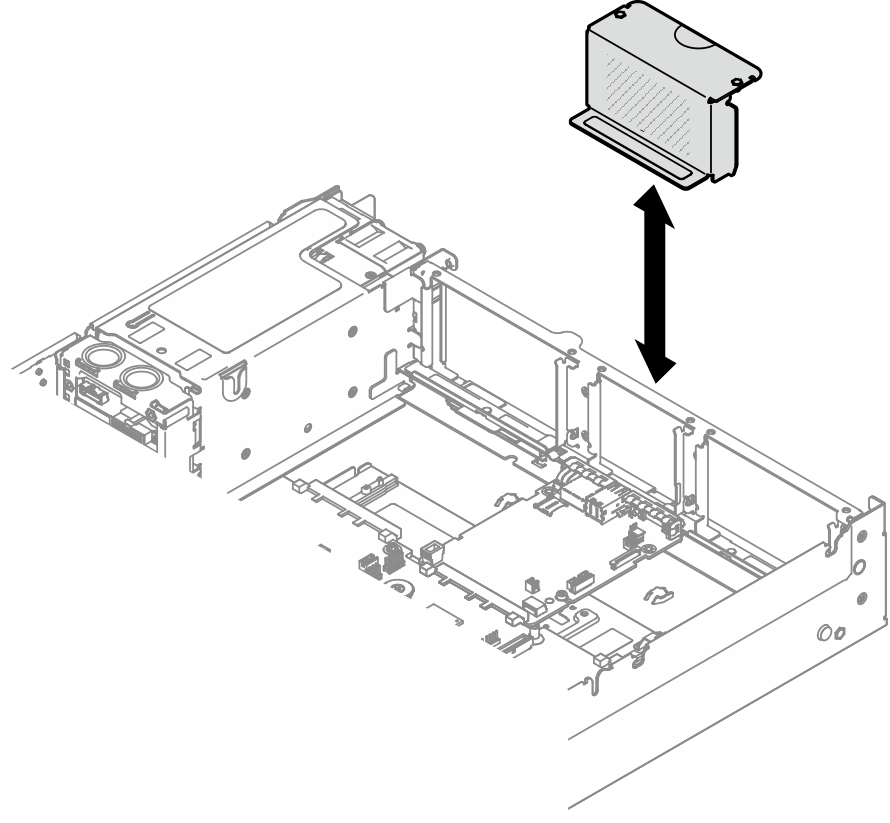

    圖 10. 安裝擴充卡填充板
    Installing riser filler

  11. 將洩漏偵測感應器模組纜線連接到主機板組件上的接頭。

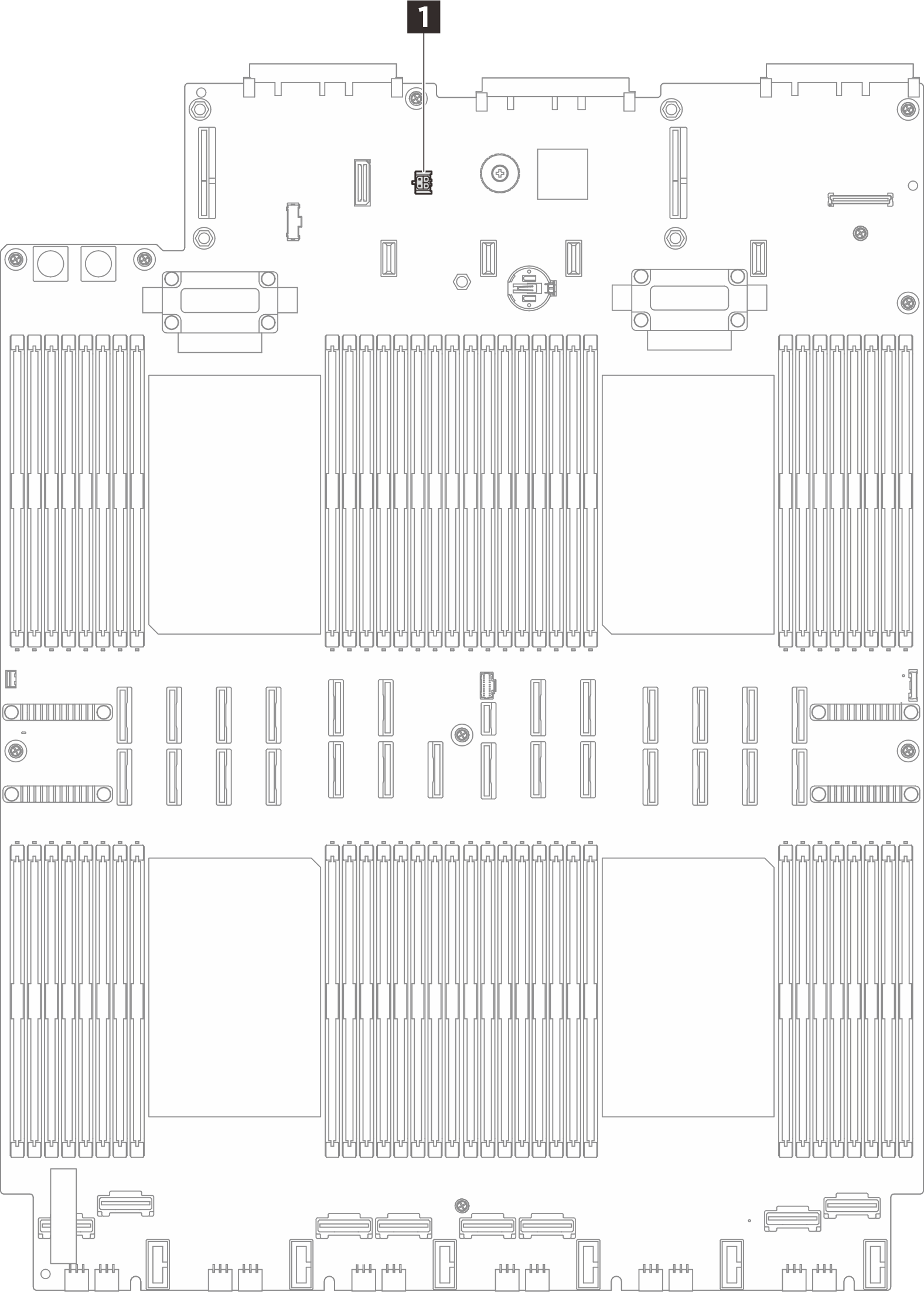

    圖 11. 連接洩漏偵測感應器模組
    Connecting leakage detection sensor module

    1 洩漏感應器接頭

在您完成之後

  1. 重新安裝記憶體模組。請參閱安裝記憶體模組。
  2. 重新安裝 PCIe 擴充卡。請參閱安裝 PCIe 擴充卡。
  3. 重新安裝風扇和風扇機盒組件。請參閱安裝風扇和安裝風扇機盒。
  4. 重新安裝後方上蓋。請參閱安裝後方上蓋。
  5. 重新安裝前方上蓋。請參閱安裝前方上蓋。
  6. 將伺服器安裝到機架中。請參閱將伺服器安裝到滑軌。
  7. 將快速連接插頭安裝至歧管。請參閱安裝歧管（機架式系統）或安裝歧管（排式系統）。
  8. 完成零件更換。請參閱完成零件更換。

示範影片

觀看 YouTube 上的程序
