Lenovo Processor Neptune Core Module 설치

이 섹션의 지침에 따라 Processor Neptune^® Core Module (NeptCore)를 설치하십시오.

중요사항

이 작업은 Lenovo 서비스에서 인증받은 숙련된 기술자가 수행해야 합니다. 적절한 교육을 받지 않고 적절한 자격이 없는 경우 부품 제거 또는 설치를 시도하지 마십시오.
부품을 처음 설치할 때 도움이 필요하면 Lenovo Professional Services 팀에 문의하십시오.
이 작업을 올바르게 수행하려면 워터 루프 운반 브래킷을 사용할 수 있어야 합니다.

이 작업 정보

주의

설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.
서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.
각 프로세서 소켓에는 항상 덮개 또는 냉각판이 있어야 합니다. 냉각판 어셈블리를 제거하거나 설치할 때는 덮개로 비어 있는 프로세서 소켓을 보호하십시오.
프로세서 소켓 또는 프로세서 접촉면을 만지지 마십시오. 프로세서 소켓 접촉면은 매우 약하고 쉽게 손상됩니다. 프로세서 접촉면에 오염 물질(예: 피부의 지방분)이 있으면 연결 장애가 발생할 수 있습니다.
프로세서 또는 냉각판의 열전도 그리스가 어느 것과도 접촉하지 않도록 하십시오. 표면에 접촉하면 열전도 그리스가 손상되어 비효율적입니다. 열전도 그리스는 프로세서 소켓의 전기 커넥터와 같은 구성 요소를 손상시킬 수 있습니다.

경고

배송 상자에서 새 Processor Neptune^® Core Module (NeptCore)을(를) 꺼낼 때 부착된 운송 트레이로 냉각판 어셈블리를 들어 올려 냉각판 어셈블리의 열전도 그리스가 손상되지 않도록 하십시오.

토크 드라이버 유형 목록	나사 유형
Torx T30 드라이버	Torx T30 나사

절차

새 캐리어에 프로세서를 설치합니다.
주
- 프로세서를 교체하고 냉각판을 재사용하는 경우 새 프로세서와 함께 제공되는 새 캐리어를 사용하십시오.
- 냉각판을 교체하고 프로세서를 재사용할 때 새 냉각판이 2개의 프로세서 캐리어와 함께 제공되는 경우 폐기한 것과 동일한 유형의 캐리어를 사용해야 합니다.
1. 드라이브 손잡이가 잠긴 위치에 있는지 확인하십시오.
2. 삼각형 표시에 맞춰 프로세서를 새 캐리어에 놓은 다음 프로세서의 표시가 있는 끝을 캐리어에 삽입하십시오.
3. 프로세서의 삽입된 끝을 제자리에 고정하십시오. 그런 다음 캐리어의 표시되지 않은 끝을 아래로 돌려 프로세서에서 떼어내십시오.
4. 프로세서를 누르고 캐리어의 클립 아래에 표시되지 않은 끝을 고정하십시오.
5. 캐리어의 측면을 조심스럽게 아래로 돌려 프로세서에서 떼어내십시오.
6. 프로세서를 누르고 캐리어의 클립 아래에 양 측면을 고정하십시오.
  주
  캐리어에서 떨어지지 않도록 하려면 프로세서 접촉면이 위를 향하고 캐리어의 양쪽으로 캐리어 고정장치 어셈블리를 잡으십시오.
  그림 1. 프로세서 캐리어 설치
열전도 그리스를 도포하십시오.
- 냉각판을 교체하고 프로세서를 재사용하는 경우 새 냉각판은 열전도 그리스와 함께 제공되므로 새 열전도 그리스를 도포할 필요가 없습니다.
  주
  최상의 성능을 이용하려면 새 냉각판의 제조 날짜를 확인하여 2년이 지나지 않았는지 확인하십시오. 그렇지 않으면 기존 열전도 그리스를 닦아 내고 새 열전도 그리스를 도포하십시오.
- 프로세서를 교체하고 냉각판을 재사용하는 경우 다음 단계에 따라 열전도 그리스를 도포하십시오.
  1. 냉각판에 사용한 열전도 그리스가 남아 있는 경우에는 알코올 청소 패드로 열전도 그리스를 닦아 내십시오.
  2. 프로세서 접촉면이 아래를 향하도록 운송 트레이 위 프로세서 및 캐리어를 조심스럽게 놓으십시오. 캐리어의 삼각형 표시가 아래 그림에 표시된 방향으로 운송 트레이에 정렬되어야 합니다.
  3. 4개의 균일한 간격의 도트를 형성하여 주사기로 프로세서 상단에 열 그리스를 바르고, 각 도트는 약 0.1ml의 열 그리스로 구성됩니다.
    그림 2. 운송 트레이 내 프로세서에 열전도 그리스 도포
프로세서와 냉각판을 조립합니다.

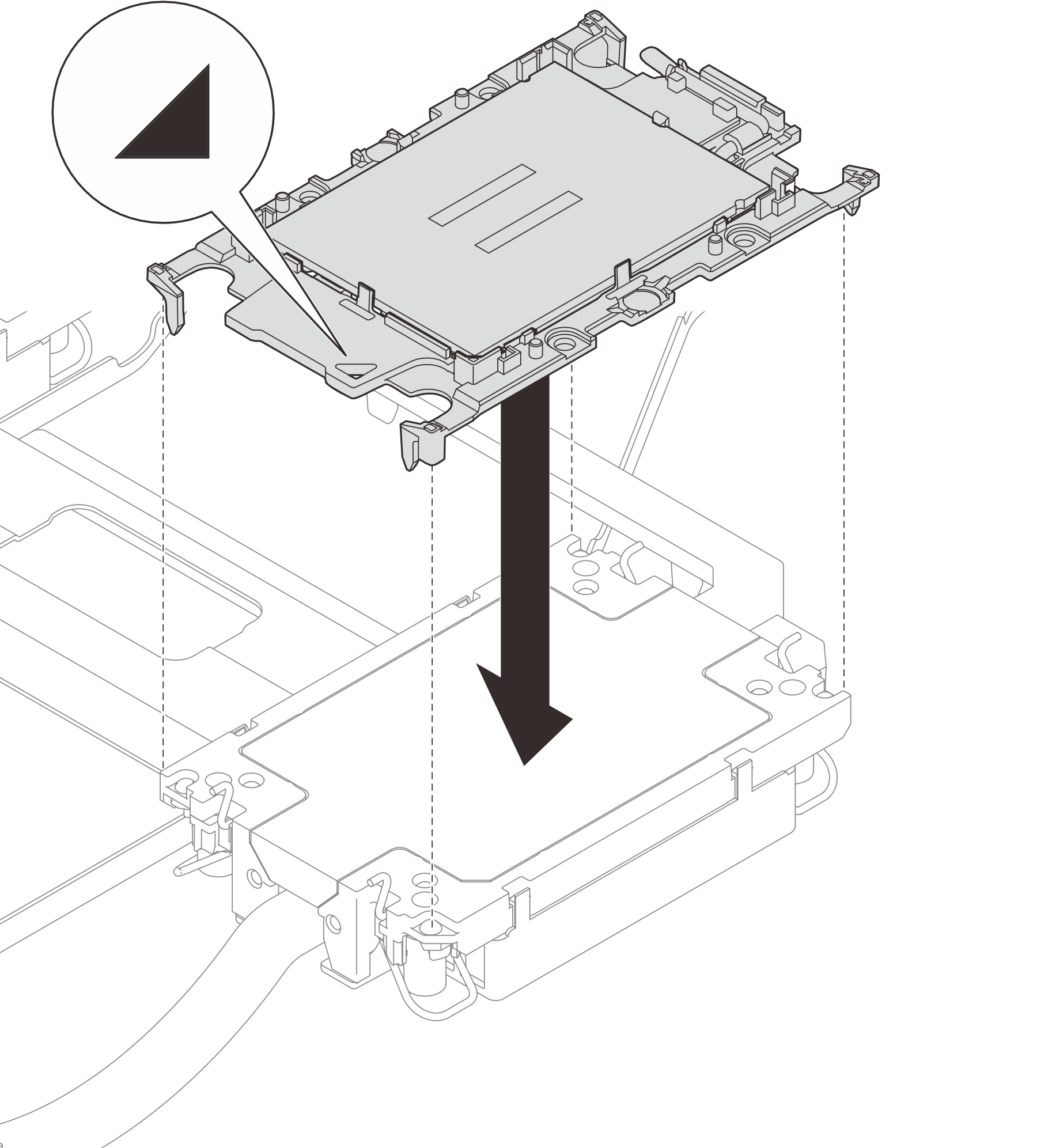

그림 3. 냉각판에 프로세서 설치
1. 프로세서 캐리어와 프로세서의 삼각형 표시를 냉각판의 삼각형 표시에 맞추십시오.
2. 냉각판에 프로세서 캐리어를 설치하십시오.
3. 네 모서리의 클립이 모두 맞물릴 때까지 캐리어를 제자리에 누르십시오. 프로세서 캐리어와 냉각판 사이에 간격이 없는지 육안으로 확인하십시오.
냉각판 어셈블리를 설치합니다.

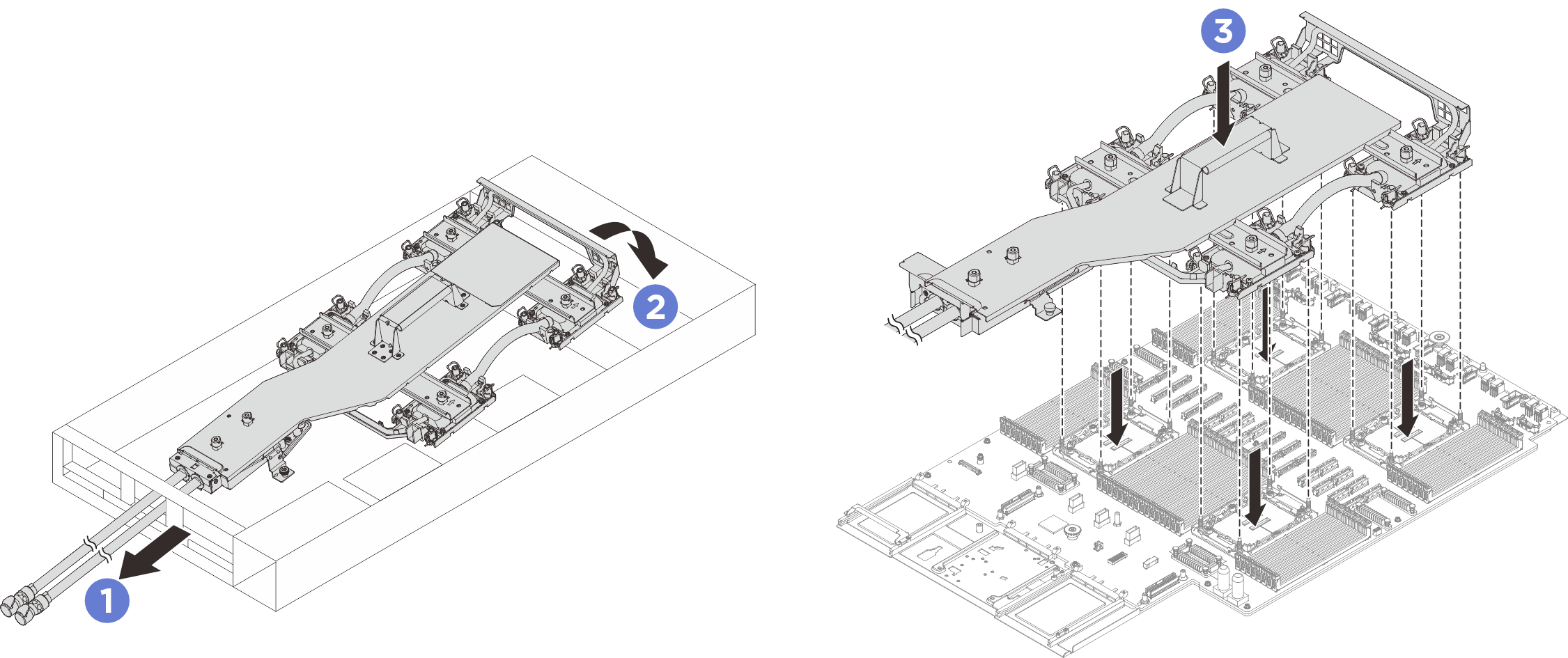

그림 4. 냉각판 어셈블리 설치
주
- 프로세서 하단의 접촉부를 만지지 마십시오.
- 프로세서 소켓이 손상되지 않도록 모든 물체로부터 깨끗하게 유지하십시오.
1. 냉각판 어셈블리의 손잡이를 잡고 섀시 뒷면의 구멍에 호스를 조심스럽게 삽입하십시오.
2. 냉각판 어셈블리의 앞면을 비스듬히 돌리고 각 냉각판에 있는 4개의 Torx T30 너트를 프로세서 소켓의 해당 나사산 포스트에 맞춥니다.
3. 냉각판 어셈블리를 프로세서 소켓에 삽입하십시오.
나비 나사를 조여 냉각판 어셈블리를 고정합니다. 필요한 경우 드라이버를 사용하십시오.
그림 5. 냉각판 어셈블리 설치
냉각판 어셈블리의 모든 Torx T30 너트를 조입니다.

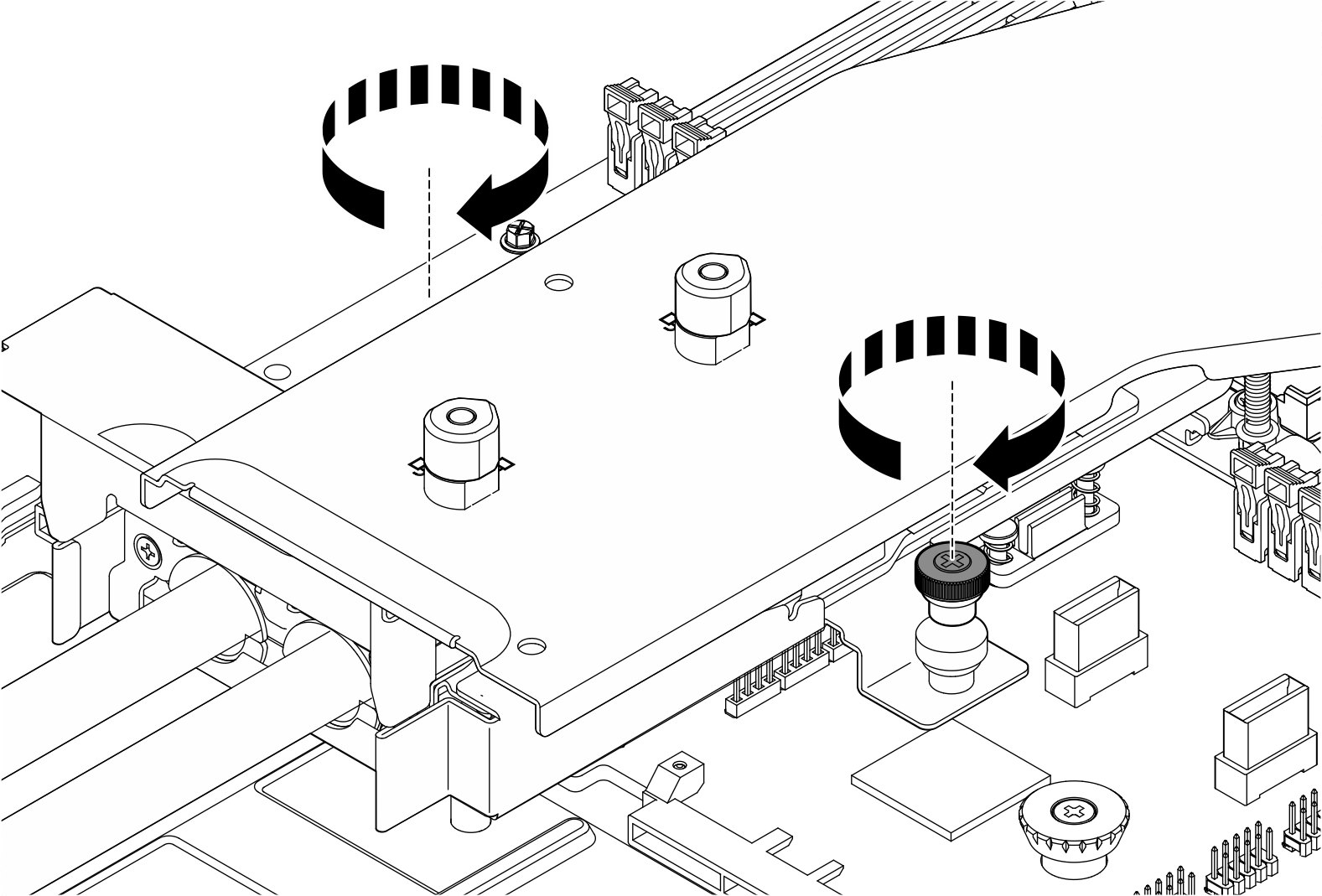

그림 6. Torx T30 너트 조이기
1. 기울임 방지 와이어 베일이 소켓의 후크에 걸릴 때까지 바깥쪽으로 돌리십시오.
2. 냉각판 어셈블리 레이블에 표시된 설치 순서대로 Torx T30 너트를 완전히 조이십시오. 더 이상 돌아가지 않을 때까지 나사를 조인 다음 냉각판 어셈블리 아래에 있는 나사 어깨와 프로세서 소켓 사이에 간격이 없는지 육안으로 확인하십시오. 참고로 너트를 완전히 조이거나 제거하는 데 필요한 토크는 10 +/- 2.0lbf-in, 1.1 +/- 0.2N-m입니다.
캐리어 레이블에 표시된 제거 순서에 따라 잠금 해제 위치가 되도록 모든 플런저를 반시계 방향으로 돌리십시오.
그림 7. 냉각판 캐리어 풀기
냉각판 어셈블리에서 냉각판 캐리어를 제거합니다.
그림 8. 냉각판 캐리어 제거
냉각판 덮개를 설치합니다. 아래 그림과 같이 덮개를 아래로 누릅니다.
그림 9. 냉각판 덮개 설치
라이저 필러를 설치하십시오.
그림 10. 라이저 필러 설치
누수 감지 센서 모듈 케이블을 시스템 보드 어셈블리의 커넥터에 연결하십시오.
그림 11. 누수 감지 센서 모듈 연결

1 누수 센서 커넥터
