Lenovo Processor Neptune Core Module 제거
이 섹션의 지침에 따라 Processor Neptune® Core Module (NeptCore)을(를) 제거하십시오.
중요사항
이 작업은 Lenovo 서비스에서 인증받은 숙련된 기술자가 수행해야 합니다. 적절한 교육을 받지 않고 적절한 자격이 없는 경우 부품 제거 또는 설치를 시도하지 마십시오.
부품을 처음 설치할 때 도움이 필요하면 Lenovo Professional Services 팀에 문의하십시오.
이 작업을 올바르게 수행하려면 워터 루프 운반 브래킷을 사용할 수 있어야 합니다.
이 작업 정보
액체 감지 센서 모듈 케이블에 대한 안전 정보
S011
경고
날카로운 테두리, 모서리 또는 이음새 부근입니다.
주의
서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.
- 각 프로세서 소켓에는 항상 덮개 또는 냉각판이 있어야 합니다. 냉각판 어셈블리를 제거하거나 설치할 때는 덮개로 비어 있는 프로세서 소켓을 보호하십시오.
- 프로세서 소켓 또는 프로세서 접촉면을 만지지 마십시오. 프로세서 소켓 접촉면은 매우 약하고 쉽게 손상됩니다. 프로세서 접촉면에 오염 물질(예: 피부의 지방분)이 있으면 연결 장애가 발생할 수 있습니다.
- 프로세서 또는 냉각판의 열전도 그리스가 어느 것과도 접촉하지 않도록 하십시오. 표면에 접촉하면 열전도 그리스가 손상되어 비효율적입니다. 열전도 그리스는 프로세서 소켓의 전기 커넥터와 같은 구성 요소를 손상시킬 수 있습니다.
| 토크 드라이버 유형 목록 | 나사 유형 |
|---|---|
| Torx T30 드라이버 | Torx T30 나사 |
절차

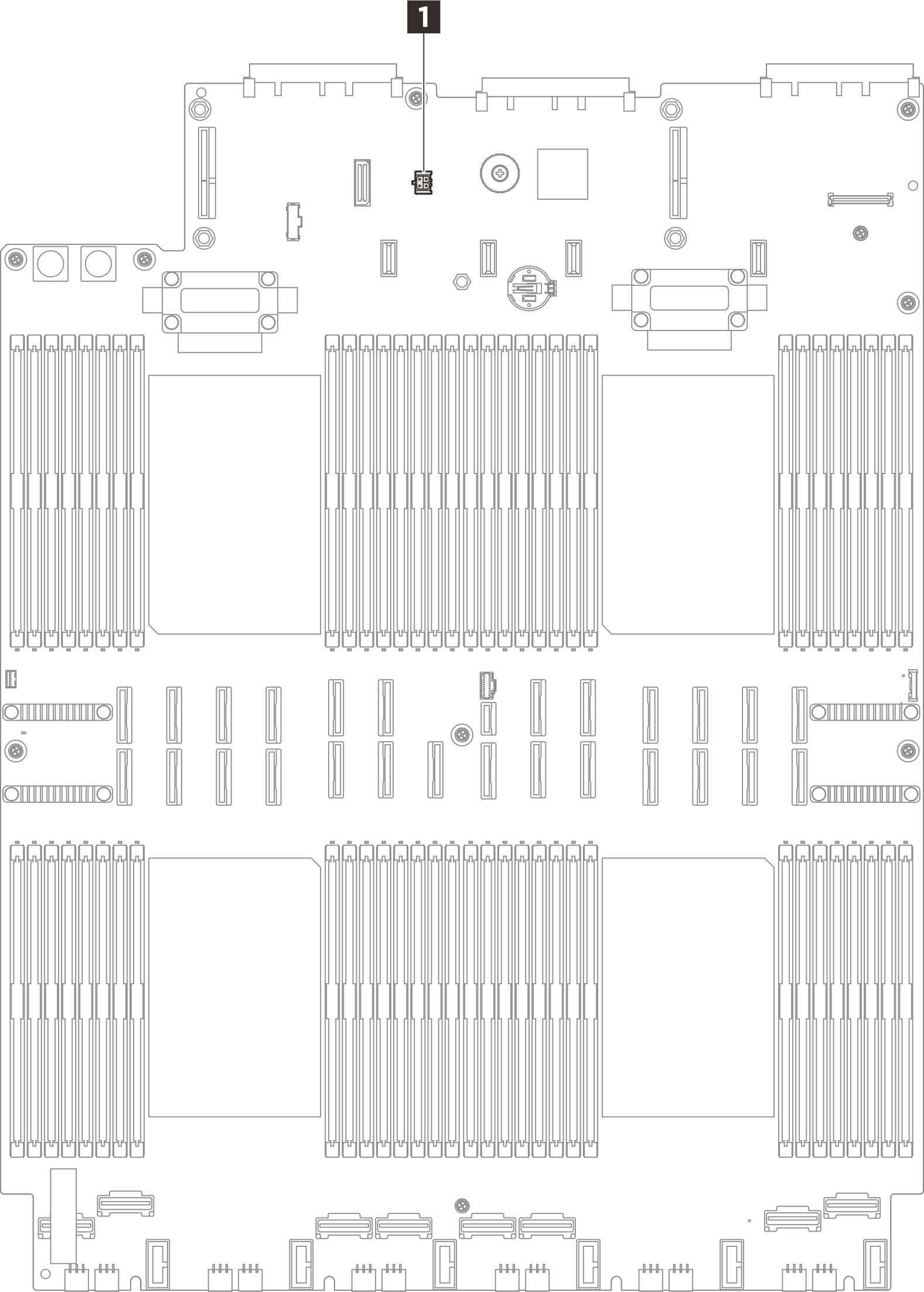

- 시스템 보드 어셈블리의 커넥터에서 누수 감지 센서 모듈 케이블을 분리하십시오.그림 1. 누수 감지 센서 모듈 분리

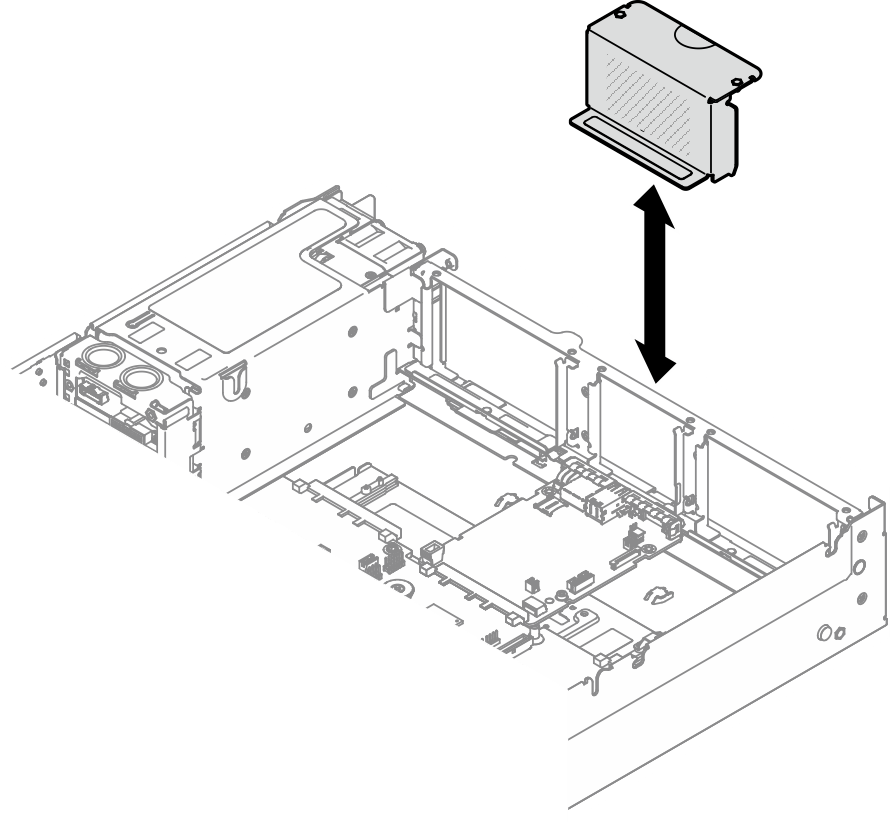

1 누수 센서 커넥터 - 라이저 필러를 제거하십시오.그림 2. 라이저 필러 제거

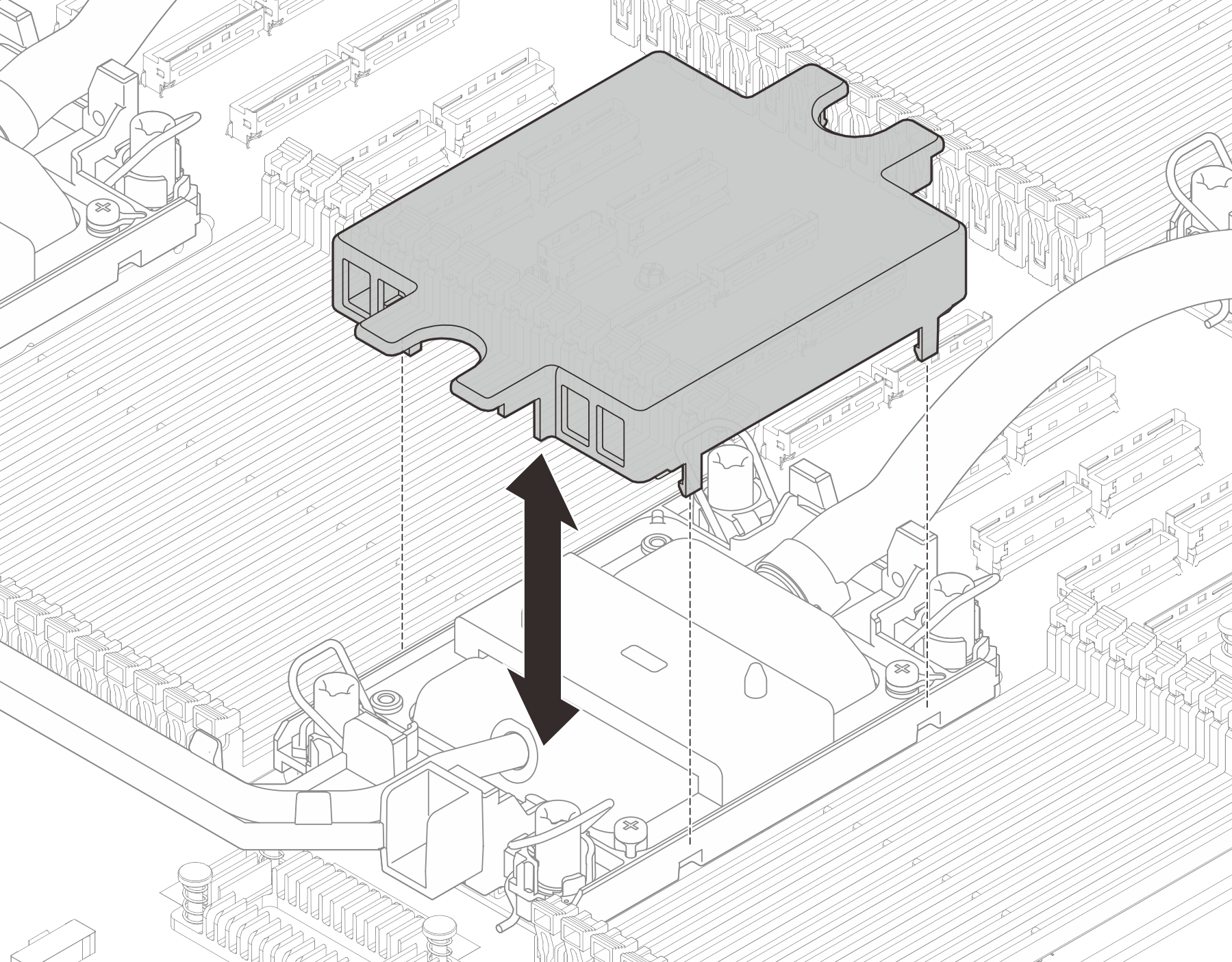

- 냉각판 덮개를 제거합니다.그림 3. 냉각판 덮개 제거

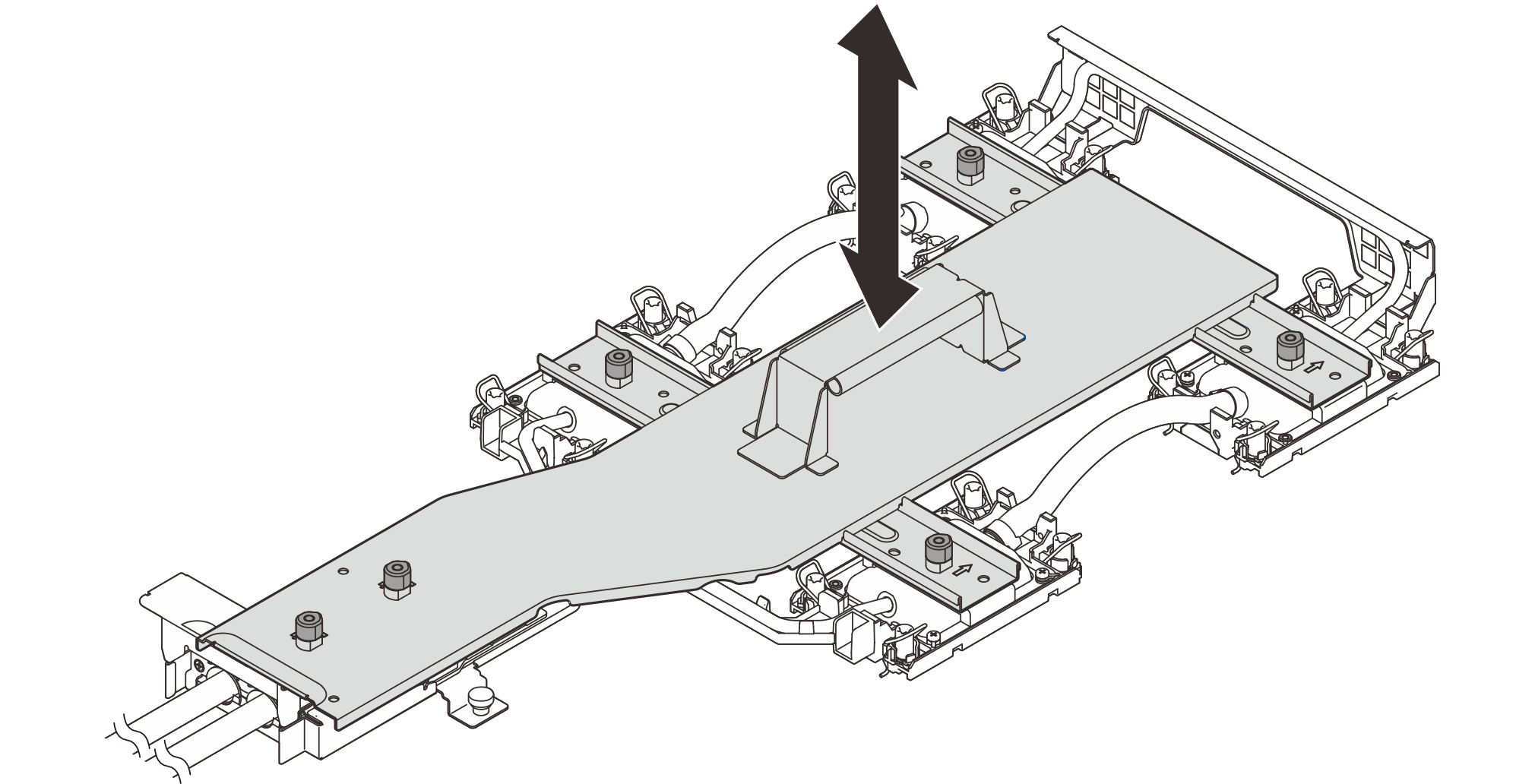

- 냉각판 캐리어를 냉각판 어셈블리에 맞춰 놓습니다.그림 4. 냉각판 캐리어 설치

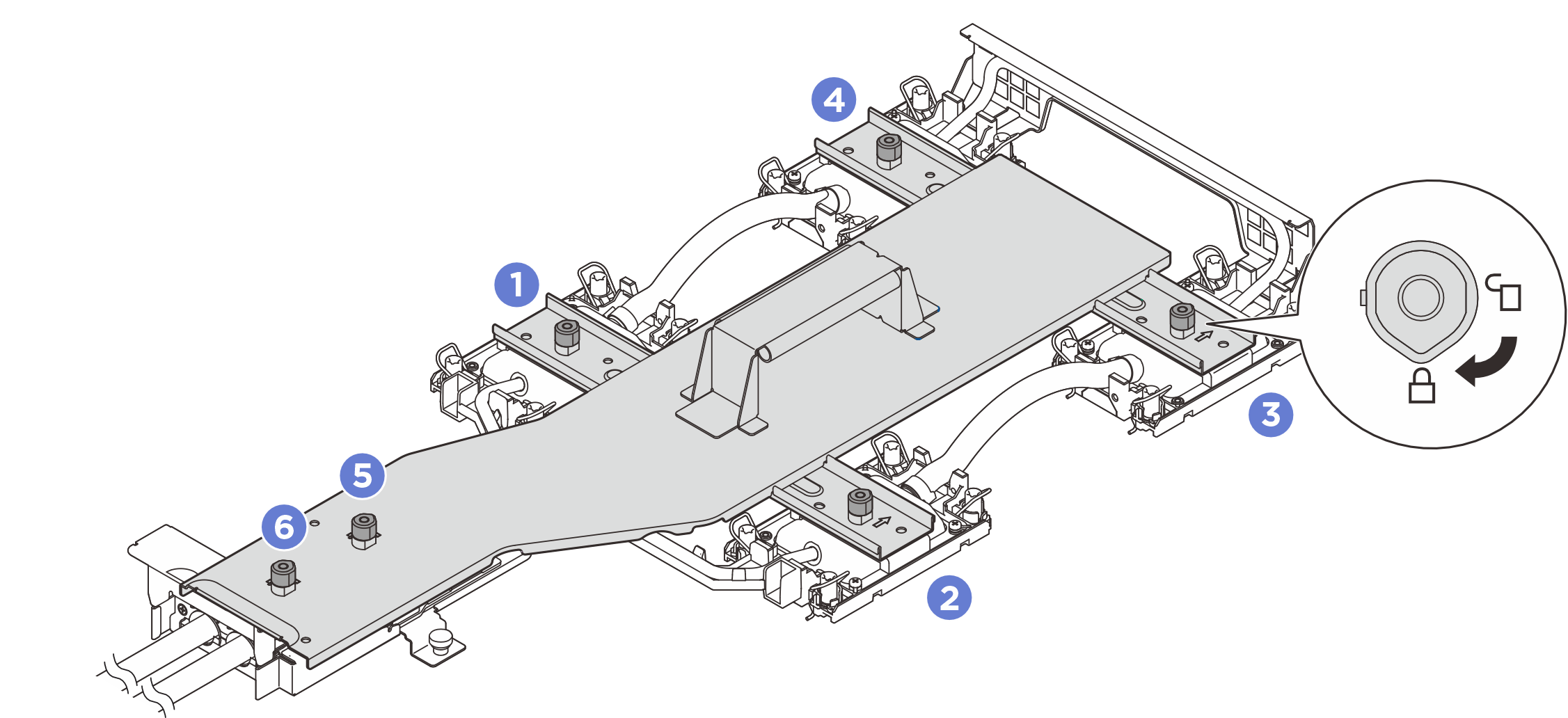

- 캐리어 레이블에 표시된 설치 순서에 따라 잠금 위치가 되도록 모든 플런저를 시계 방향으로 돌리십시오.그림 5. 냉각판 캐리어 고정

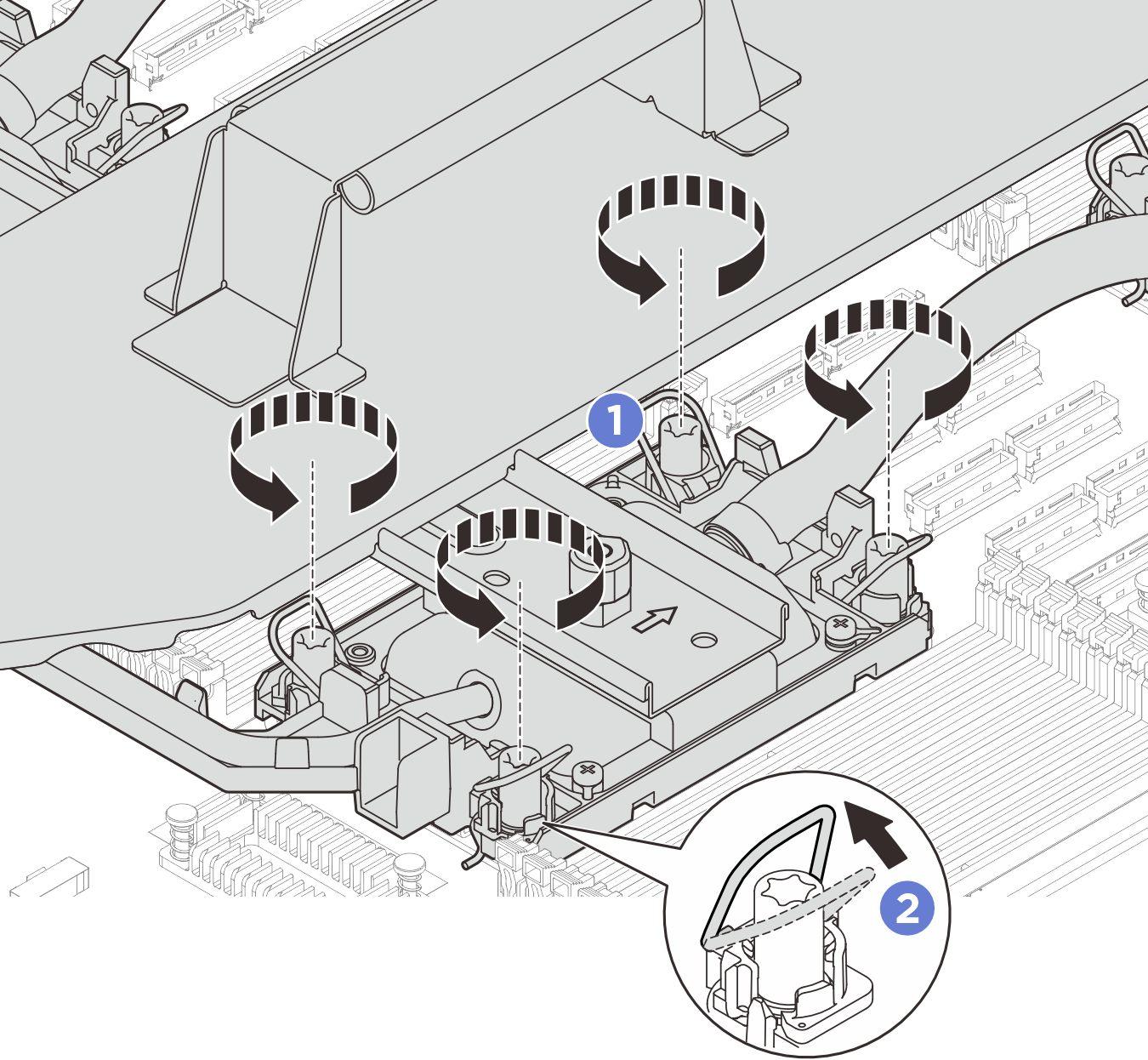

- 냉각판 어셈블리의 모든 Torx T30 너트를 풉니다.그림 6. Torx T30 너트 풀기
냉각판 어셈블리의 Torx T30 너트를 완전히 풉니다.
기울임 방지 와이어 베일을 안쪽으로 돌리십시오.

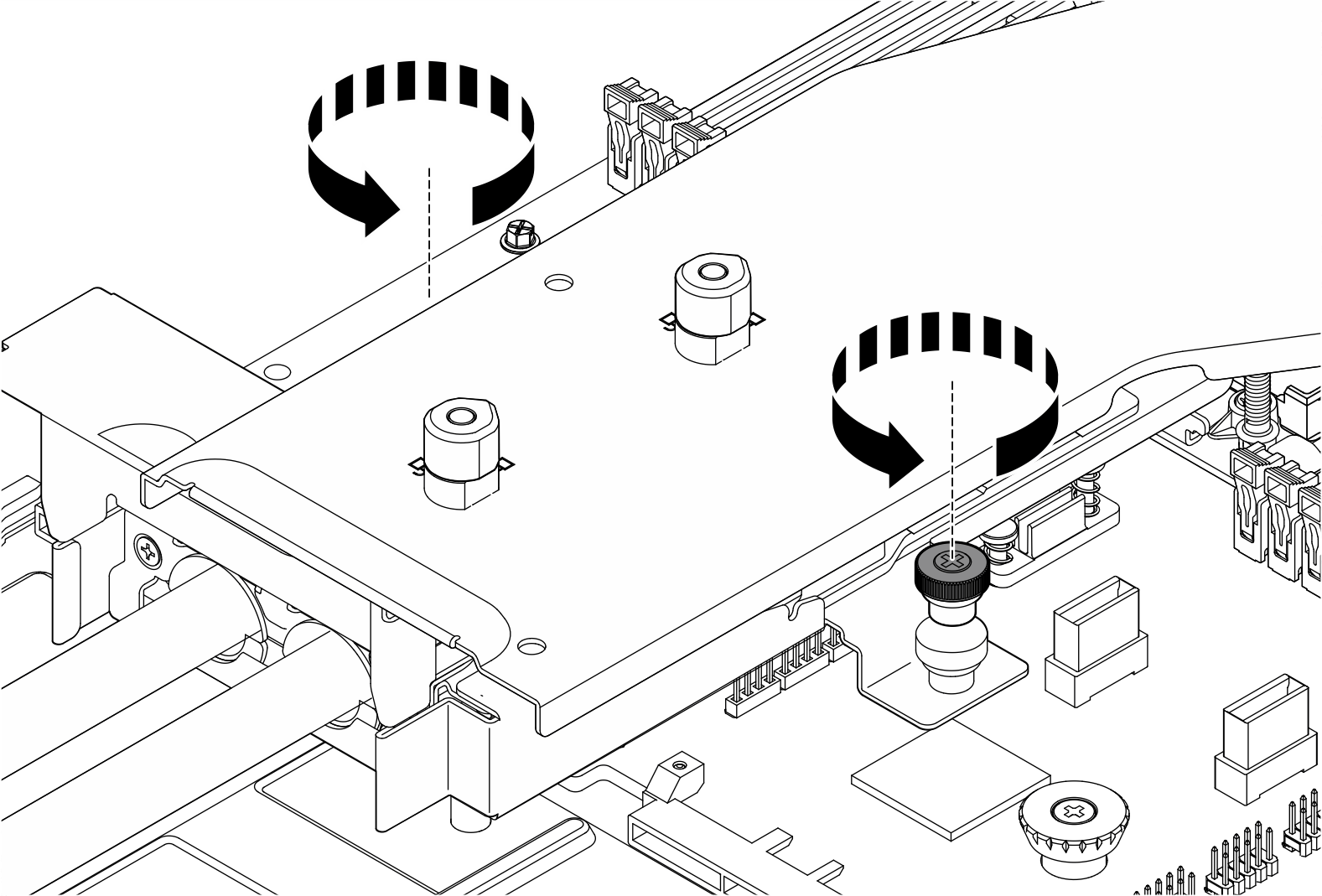

- 나비 나사를 풉니다. 필요한 경우 드라이버를 사용하십시오.그림 7. 냉각판 어셈블리 제거

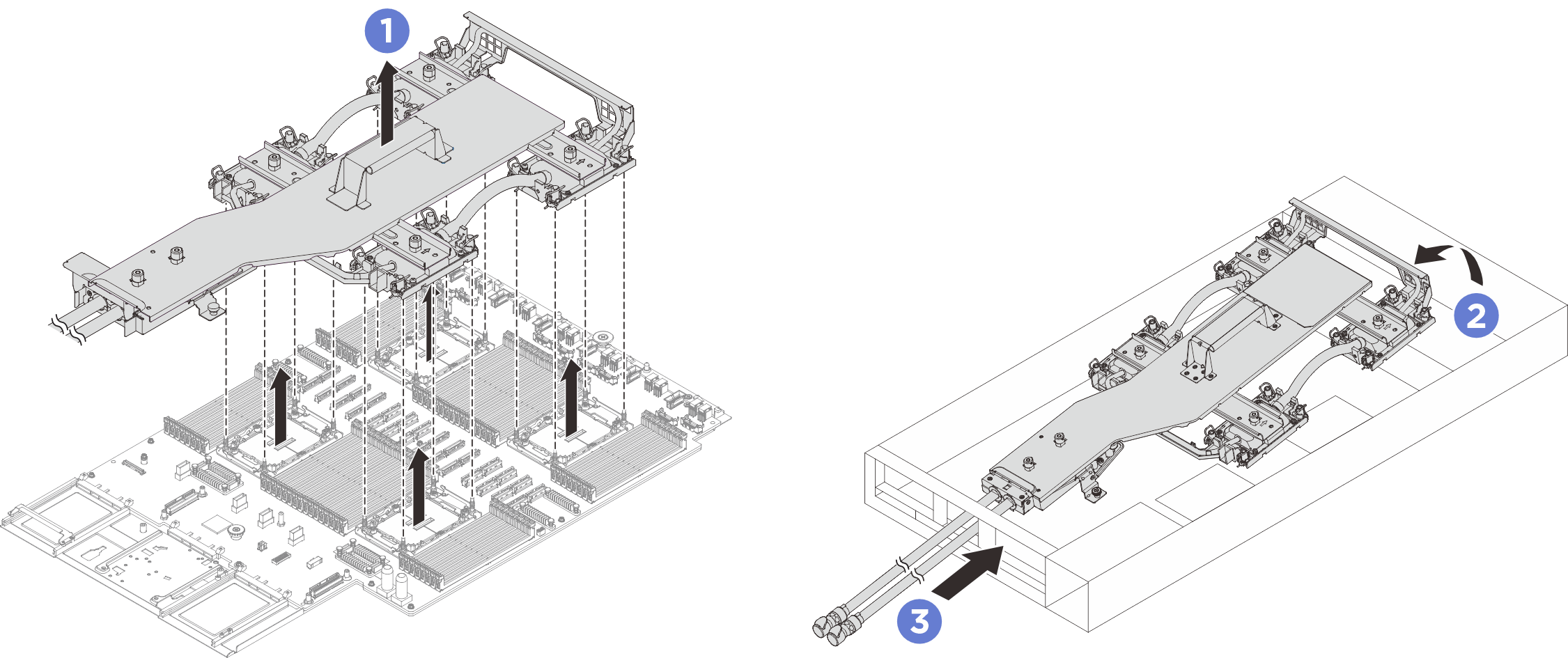

- 냉각판 어셈블리를 제거합니다.그림 8. 냉각판 어셈블리 제거
- 냉각판 어셈블리의 손잡이를 잡고 시스템 보드 어셈블리에서 들어 올리십시오.
- 냉각판 어셈블리의 앞면을 비스듬히 돌립니다.
냉각판 어셈블리를 섀시 앞쪽으로 부드럽게 미십시오. 그런 다음 냉각판 어셈블리의 호스를 섀시에서 조심스럽게 들어 올립니다.
