Quite el Lenovo Processor Neptune Core Module

Siga las instrucciones que aparecen en esta sección para quitar el Processor Neptune^® Core Module (NeptCore).

Importante

• Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente quitar ni instalar la pieza sin la capacitación y calificación adecuadas.

• Póngase en contacto con el equipo de Lenovo Professional Services para obtener ayuda al instalar la pieza por primera vez.

• Asegúrese de tener disponible el soporte de envío del bucle de agua para realizar correctamente esta tarea.

Acerca de esta tarea

Información de seguridad para el cable del módulo del sensor de detección de líquidos

S011

PRECAUCIÓN

Bordes, esquinas o juntas afiladas cerca.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

• Cada zócalo del procesador debe contener siempre una cubierta o una placa de frío. Al quitar o instalar un conjunto de la placa de frío, proteja los zócalos vacíos del procesador con una cubierta.
• No toque los zócalos ni los contactos del procesador. Los contactos del zócalo del procesador son muy frágiles y fáciles de dañar. La existencia de contaminantes en los contactos del procesador, como la grasa de la piel, puede ocasionar errores de conexión.
• No permita que la grasa térmica del procesador o la placa de frío entren en contacto con ningún objeto. El contacto con cualquier superficie puede ocasionar daños en dicha grasa, lo cual destruye su efectividad. La grasa térmica puede dañar los componentes, como los empalmes eléctricos del zócalo del procesador.

Lista de tipos de destornilladores de par	Tipo de tornillo
Destornillador de cabeza Torx T30	Tornillo Torx T30

Procedimiento

1. Prepárese para esta tarea.
   1. Quite los conectores rápidos de los múltiples. Consulte Extracción del múltiple (sistema en bastidor) o Extracción del múltiple (sistema en hilera).
   2. Quite el servidor del bastidor. Consulte Extracción del servidor de los rieles.
   3. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
   4. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
   5. Quite los ventiladores y el compartimiento de la unidad. Consulte Extracción de un ventilador y Extracción del compartimiento del ventilador.
   6. Quite las expansiones PCIe. Consulte Extracción de una tarjeta de expansión PCIe.
   7. Etiquete el número de ranura en cada módulo de memoria de las ranuras 9 a 24 y 41 a 56. Luego, quítelos del conjunto de la placa del sistema y déjelos a un lado sobre una superficie de protección antiestática para volver a instalarlos posteriormente. Consulte Extracción de un módulo de memoria.
2. Desconecte el cable del módulo de sensor de detección de filtraciones del conector en el conjunto de la placa del sistema.
   Figura 1. Desconexión del módulo de sensor de detección de filtraciones







   1 Conector del sensor de filtraciones

3. Quite el relleno de expansión.
   Figura 2. Extracción del relleno de expansión






4. Quite las cubiertas de la placa de frío.
   Figura 3. Extracción de las cubiertas de la placa de frío






5. Alinee y coloque el transportador de la placa de frío en el conjunto de la placa de frío.
   Figura 4. Instalación del transportador de la placa de frío






6. Gire todos los émbolos hacia la derecha a la posición bloqueada en la secuencia de instalación que se muestra en la etiqueta del transportador.
   Figura 5. Fijación del transportador de la placa de frío






7. Suelte todas las tuercas Torx T30 del conjunto de la placa de frío.
   Figura 6. Soltar las tuercas Torx T30






   1. Suelte completamente las tuercas Torx T30 del conjunto de la placa de frío.
   2. Gire las barras antinclinación hacia dentro.

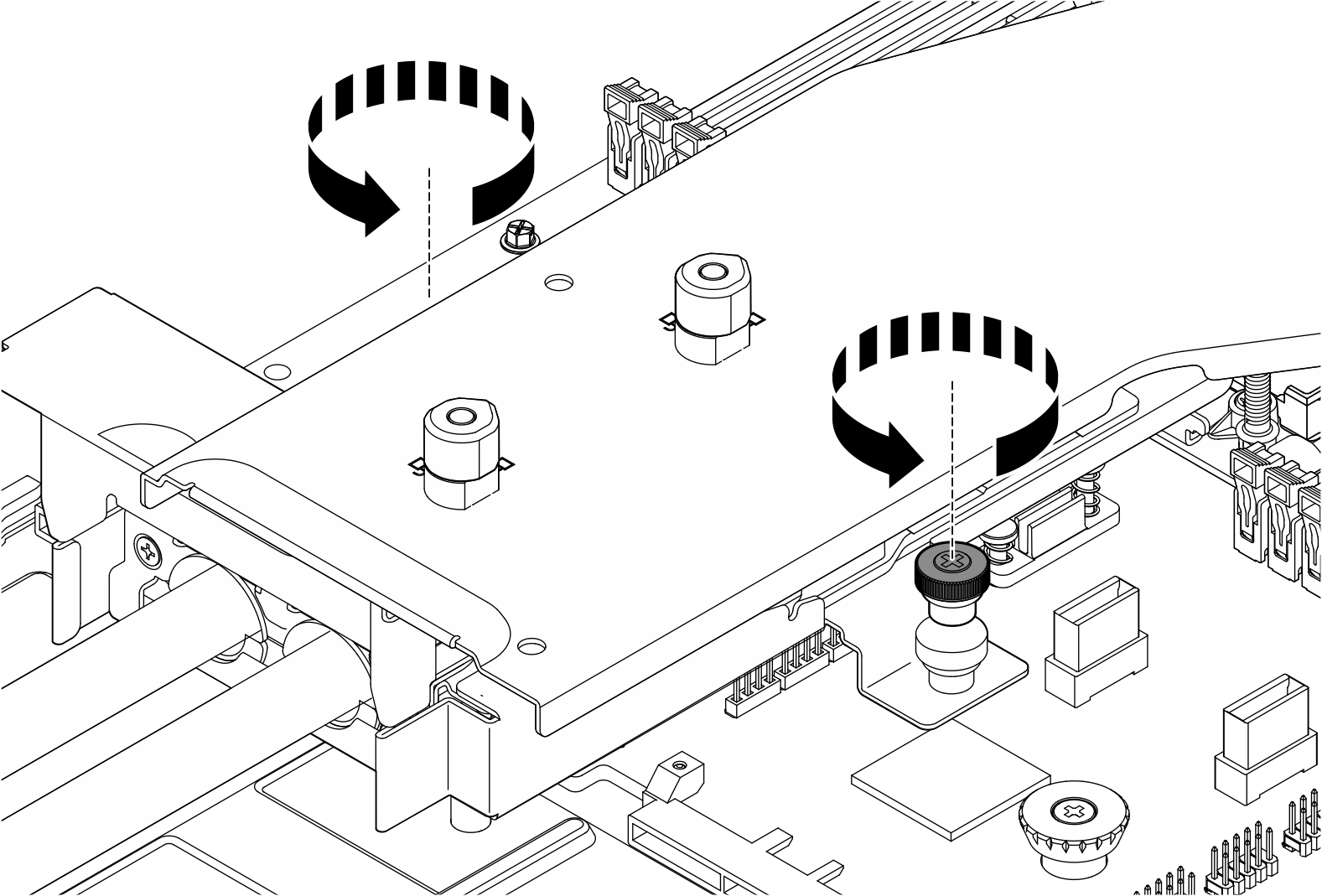

8. Suelte los tornillos de mano. Utilice un destornillador si es necesario.
   Figura 7. Extracción del conjunto de la placa de frío

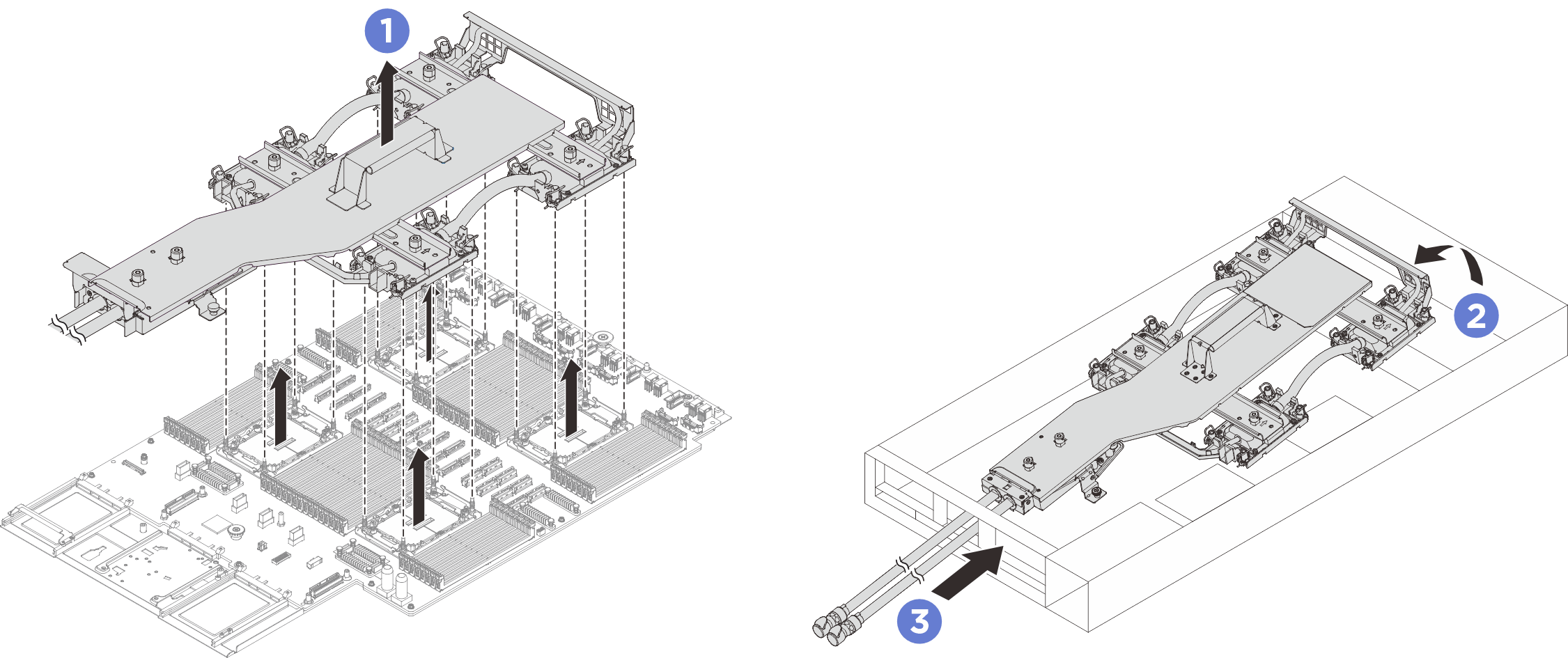

9. Extraiga el conjunto de la placa de frío.
   Figura 8. Extracción del conjunto de la placa de frío






   1. Sostenga el asa del conjunto de la placa de frío y levántelo del conjunto de la placa del sistema.
   2. Gire la parte frontal del conjunto de la placa de frío en ángulo.
   3. Deslice suavemente el conjunto de la placa de frío hacia la parte frontal del chasis; a continuación, levante con cuidado las mangueras del conjunto de la placa de frío para quitarlas del chasis.
10. Si está sustituyendo el procesador o la placa de frío, separe el procesador del conjunto de la placa de frío. Consulte Separación del procesador del transportador y del disipador de calor.
