卸下 Lenovo Processor Neptune Core Module

按照本节中的说明卸下 Processor Neptune^® Core Module (NeptCore)。

重要

本任务必须由经过 Lenovo 服务机构认证的训练有素的技术人员执行。如果没有经过相关培训或不具备相应资质，请勿尝试拆卸或安装该部件。
首次安装该部件时，请联系 Lenovo Professional Services 团队寻求帮助。
请确保备好水循环模块装运支架，以便正确执行此任务。

关于本任务

漏液检测传感器模块线缆的安全信息

S011

警告

附近有尖锐的边缘、边角或接点。

注意

请阅读安装准则和安全检查核对表以确保操作安全。
关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。
为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。
每个处理器插槽都必须始终装有外盖或冷却板。卸下或安装冷却板组合件时，请用外盖保护空的处理器插槽。
请勿接触处理器插槽或处理器触点。处理器插槽触点非常脆弱，容易损坏。处理器触点上的杂质（如皮肤上的油脂）可导致连接失败。
请勿让处理器或冷却板上的导热油脂接触到任何物体。与任何表面接触都有可能损坏导热油脂，致其失效。导热油脂可能会损坏处理器插槽中的电气接口等组件。

扭矩螺丝刀类型列表	螺钉类型
内六角 T30 螺丝刀	内六角 T30 螺钉

过程

为本任务做好准备。
1. 从歧管上卸下快接插头。请参阅卸下歧管（机架级系统）或卸下歧管（行级系统）。
2. 从机架上卸下服务器。请参阅从导轨上卸下服务器。
3. 卸下前顶盖。请参阅卸下前顶盖。
4. 卸下后顶盖。请参阅卸下后顶盖。
5. 卸下风扇和风扇架。请参阅卸下风扇和卸下风扇架。
6. 卸下 PCIe 转接卡。请参阅卸下 PCIe 转接件。
7. 为所有内存条注插槽编号（插槽 9-24 及插槽 41-56）；随后将其从主板组合件上取下，放置在防静电平面上以备重新安装。请参阅卸下内存条。
从主板组合件上的接口上拔下漏液检测传感器模块线缆。

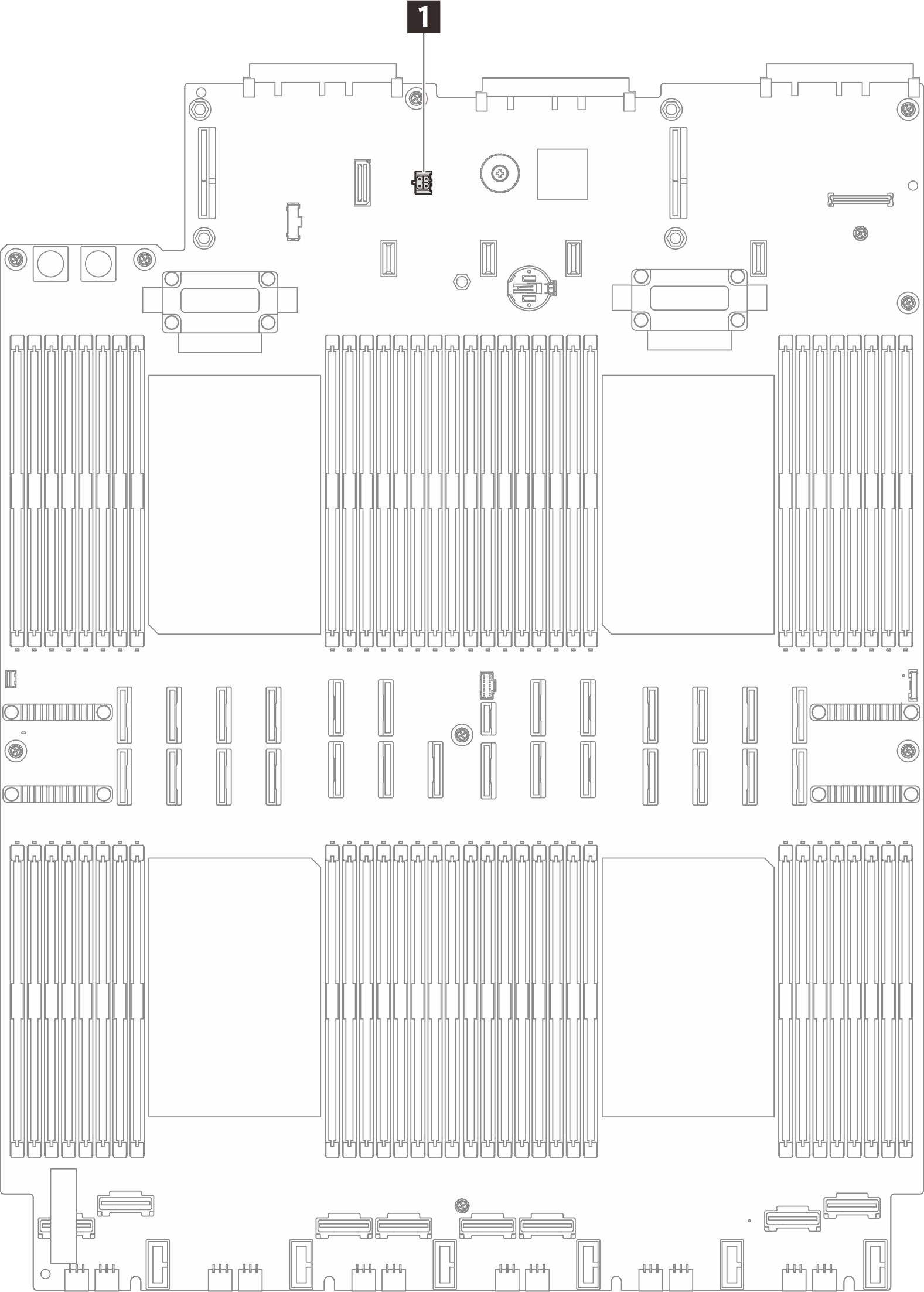

图 1. 断开漏液检测传感器模块的连接

1 漏液传感器接口
卸下转接卡填充件。

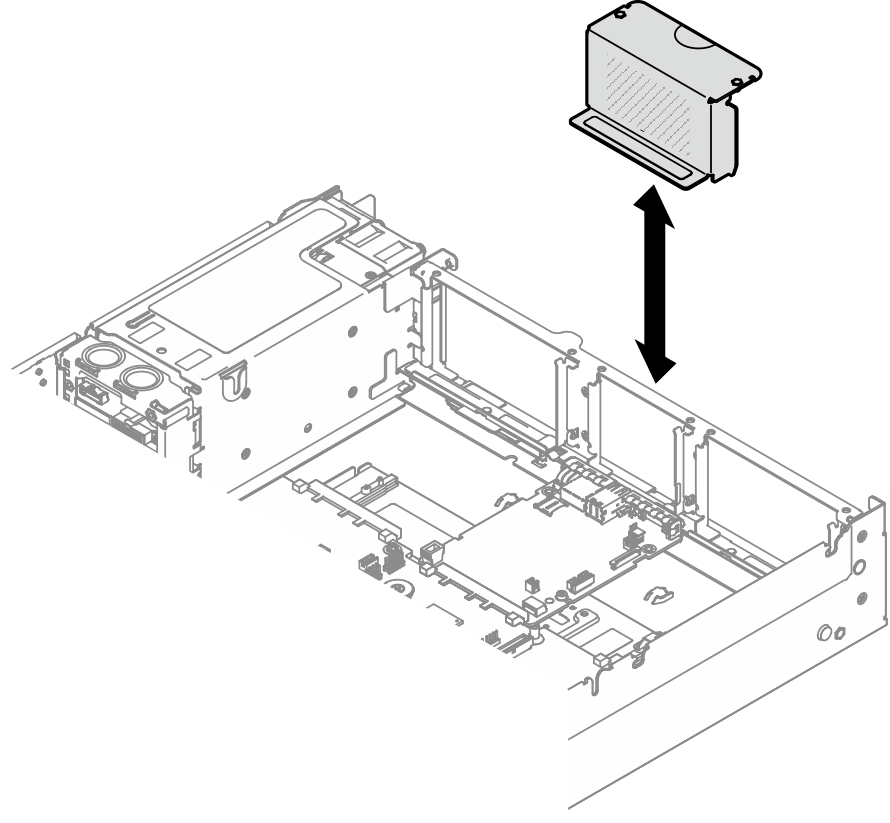

图 2. 卸下转接卡填充件
卸下冷却板外盖。

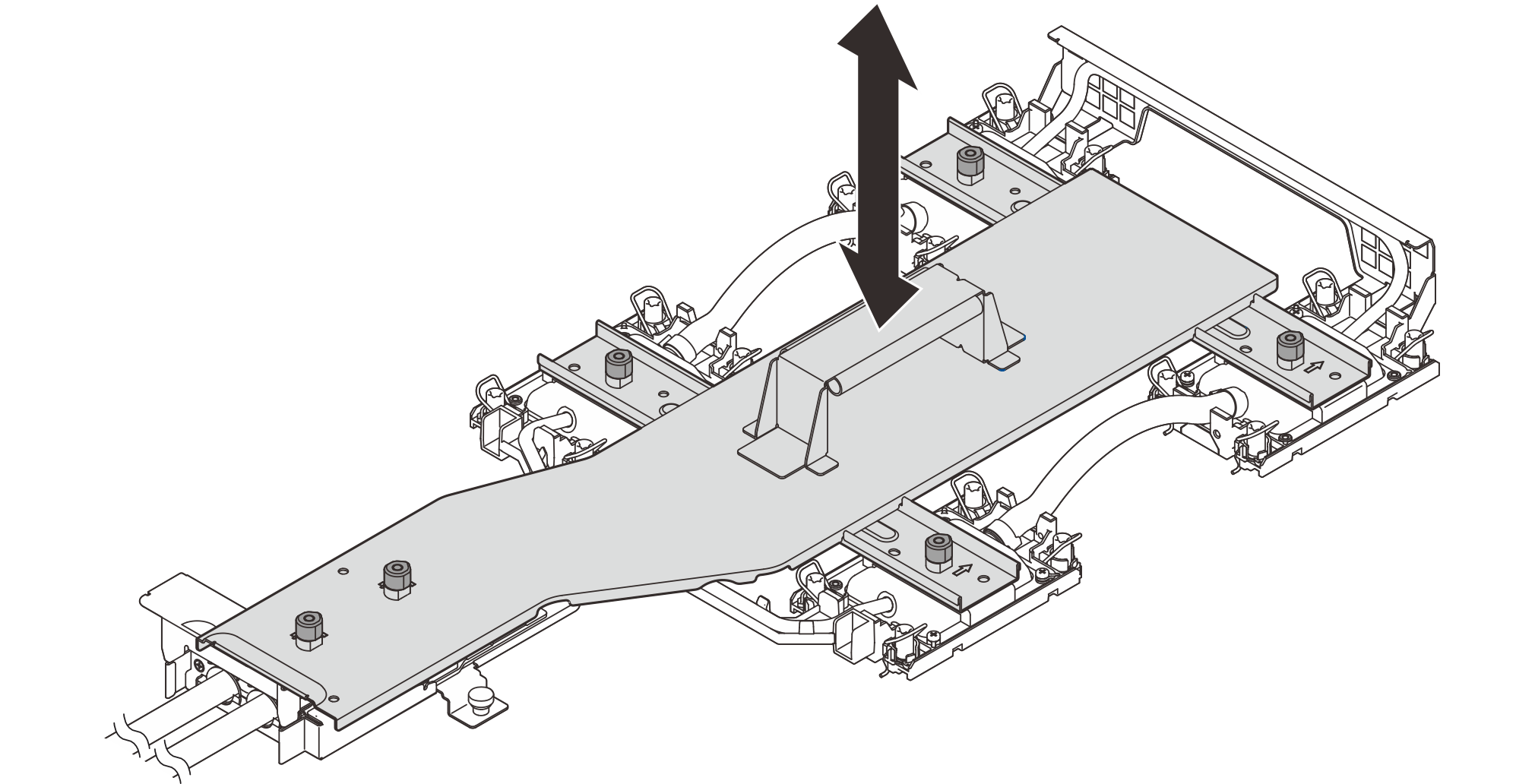

图 3. 卸下冷却板外盖
将冷却板托架对齐放置在冷却板组合件上。
图 4. 安装冷却板托架

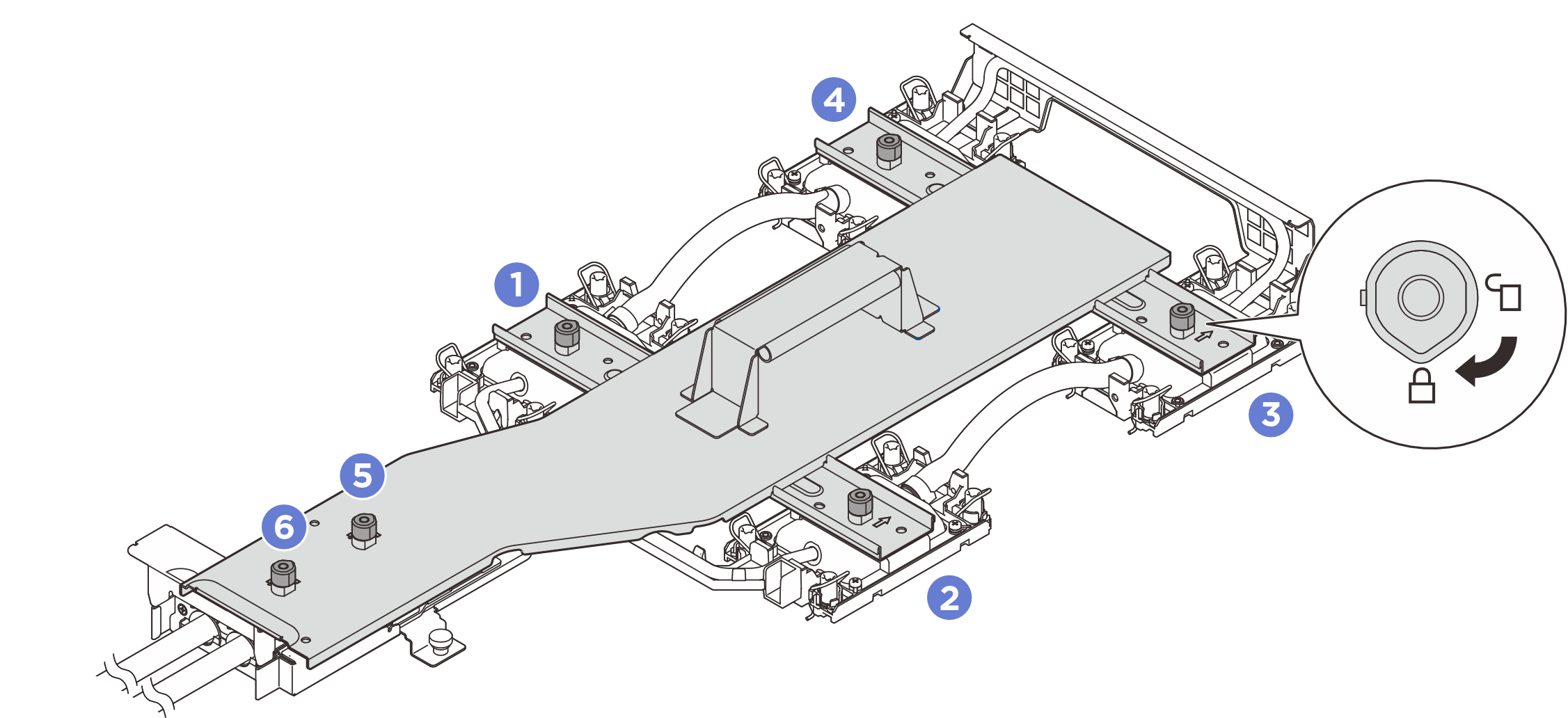

按托架标签上所示的安装顺序将所有柱塞顺时针旋转至锁定位置。
图 5. 固定冷却板托架
拧松冷却板组合件上的所有内六角 T30 螺母。

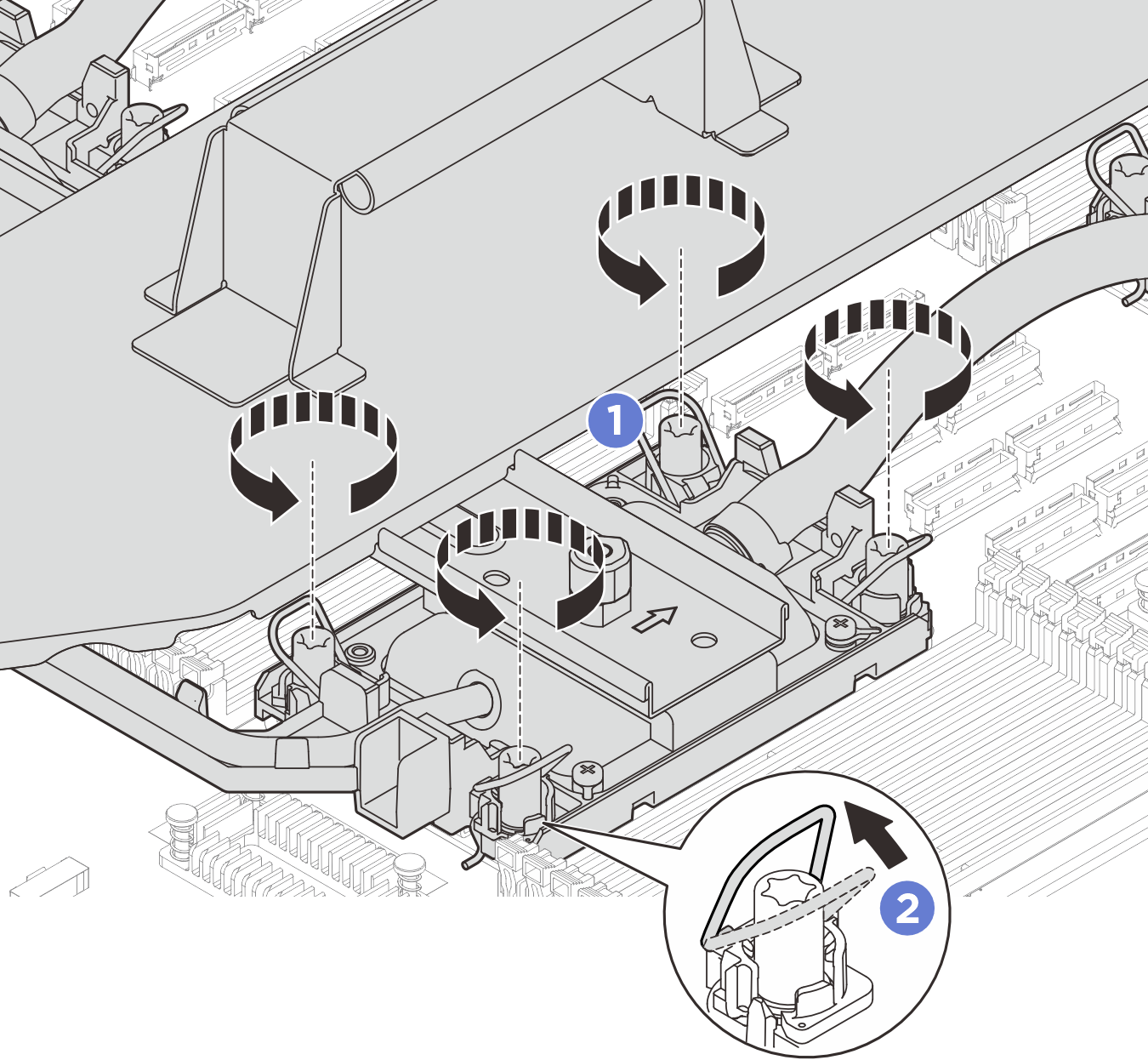

图 6. 拧松内六角 T30 螺母
1. 完全拧松冷却板组合件上的内六角 T30 螺母。
2. 向内旋转防倾倒丝架。

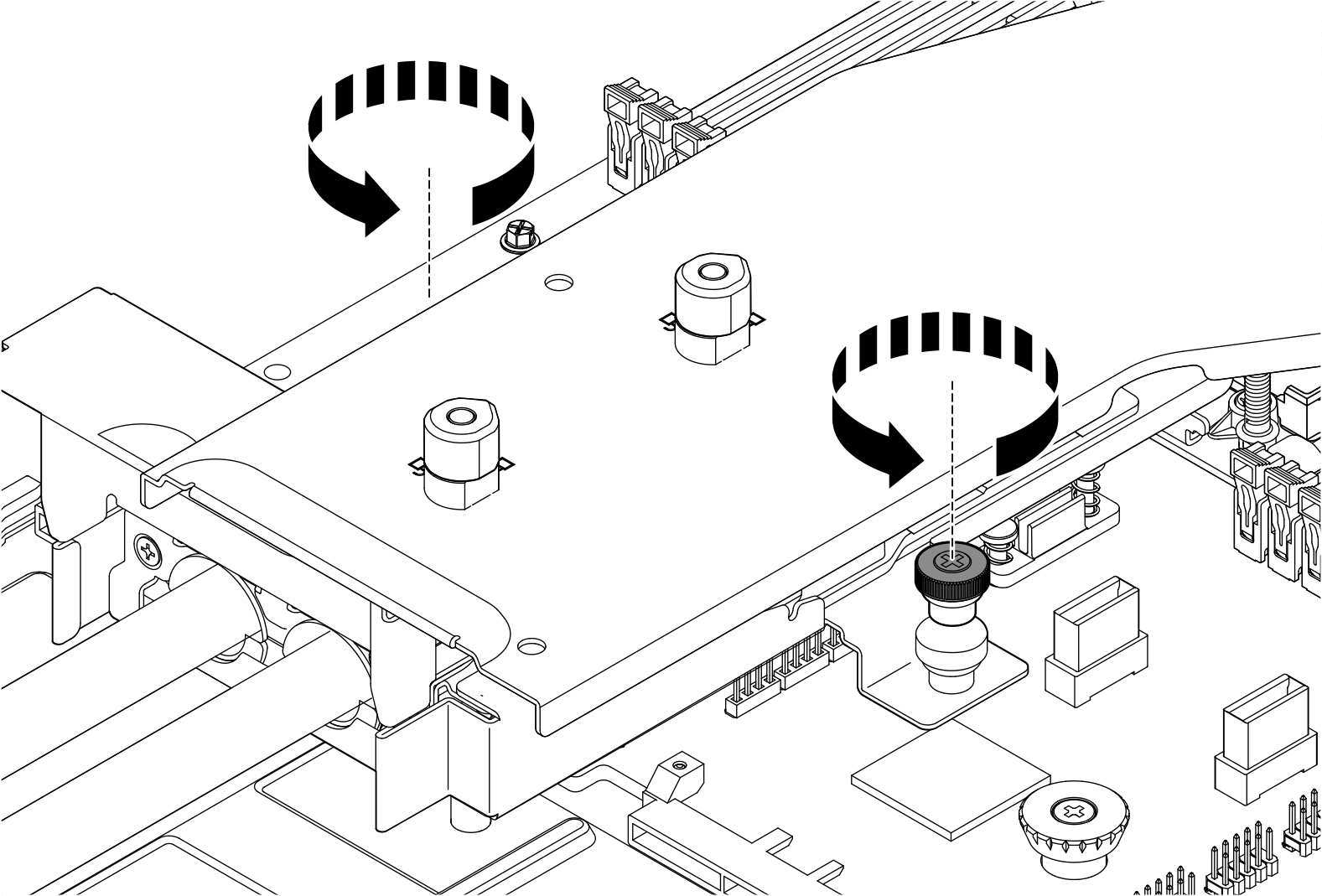

拧松指旋螺钉。如有必要，请使用螺丝刀。
图 7. 卸下冷却板组合件
卸下冷却板组合件。

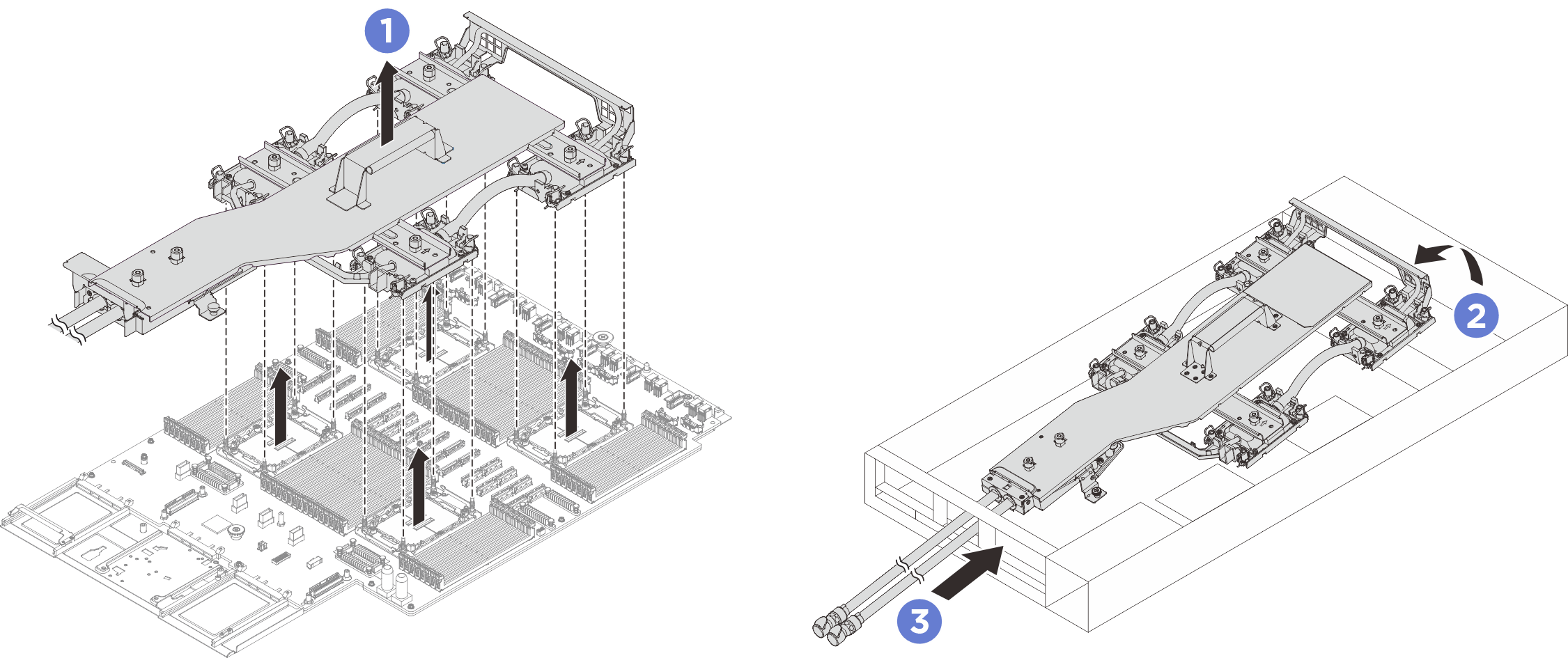

图 8. 卸下冷却板组合件
1. 握住冷却板组合件上的手柄，将其从主板组合件上提起。
2. 将冷却板组合件的前端旋转一定角度。
3. 轻轻地将冷却板组合件向机箱正面推动；然后，小心地将冷却板组合件的软管从机箱中提取出来。
如果要更换处理器或冷却板，请先将处理器与冷却板组合件分开。请参阅将处理器与支架和散热器分开。
