Снятие Lenovo Processor Neptune Core Module

В этом разделе приведены инструкции по снятию компонента «Processor Neptune^® Core Module (NeptCore)».

Важное замечание

• Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.

• При установке компонента в первый раз обратитесь за помощью в службу Lenovo Professional Services.

• Убедитесь, что транспортировочная скоба водной петли доступна для правильного выполнения этой задачи.

Об этой задаче

Информация по технике безопасности для кабеля модуля датчика обнаружения жидкости

S011

ОСТОРОЖНО

В непосредственной близости находятся острые края, углы или места соединения.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

• Каждое гнездо процессора должно быть закрыто кожухом, или в него должна быть вставлена плата охлаждения. При снятии или установке блока платы охлаждения закройте пустые гнезда процессора кожухом.
• Не прикасайтесь к гнездам или контактам процессора. Контакты гнезда процессора очень хрупкие и их легко повредить. Загрязнения на контактах процессора, например жир с кожи, могут приводить к сбоям соединений.
• Не допускайте контакта термопасты на процессоре или плате охлаждения с чем-либо. Контакт с любой поверхностью может оказать негативное влияние на термопасту, сделав ее неэффективной. Термопаста может повредить компоненты, например электрические разъемы в гнезде процессора.

Список типов динамометрических отверток	Тип винта
Отвертка Torx T30	Винт Torx T30

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите быстроразъемные соединители с коллекторов. См. инструкции по ссылке Снятие коллектора (внутристоечная система) или Снятие коллектора (внутрирядная система).
   2. Извлеките сервер из стойки. См. Снятие сервера с направляющих.
   3. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
   4. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
   5. Снимите вентиляторы и отсек вентиляторов. См. разделы Снятие вентилятора и Снятие отсека вентиляторов.
   6. Снимите платы-адаптеры Riser PCIe. См. раздел Снятие платы-адаптера Riser PCIe.
   7. Пометьте номер гнезда на каждом модуле памяти (от гнезда 9–24 и гнезда 41–56); затем снимите модули памяти с блока материнской платы и отложите их на антистатическую поверхность для последующей установки. См. раздел Снятие модуля памяти.
2. Отключите кабель модуля датчика обнаружения утечки от разъема на блоке материнской платы.

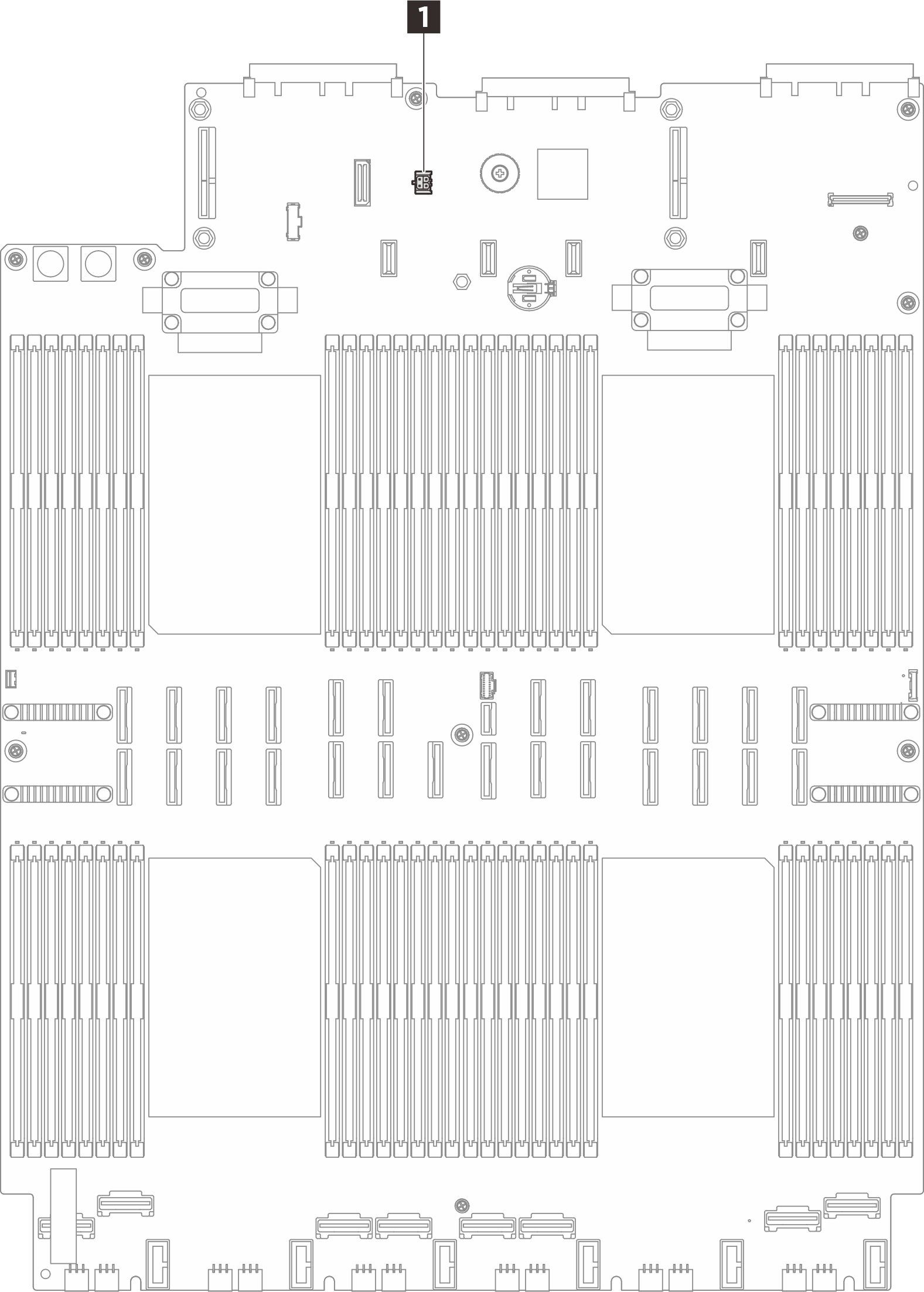

   Рис. 1. Отключение модуля датчика обнаружения утечки







   1 Разъем датчика утечки

3. Снимите заглушку платы-адаптера Riser.

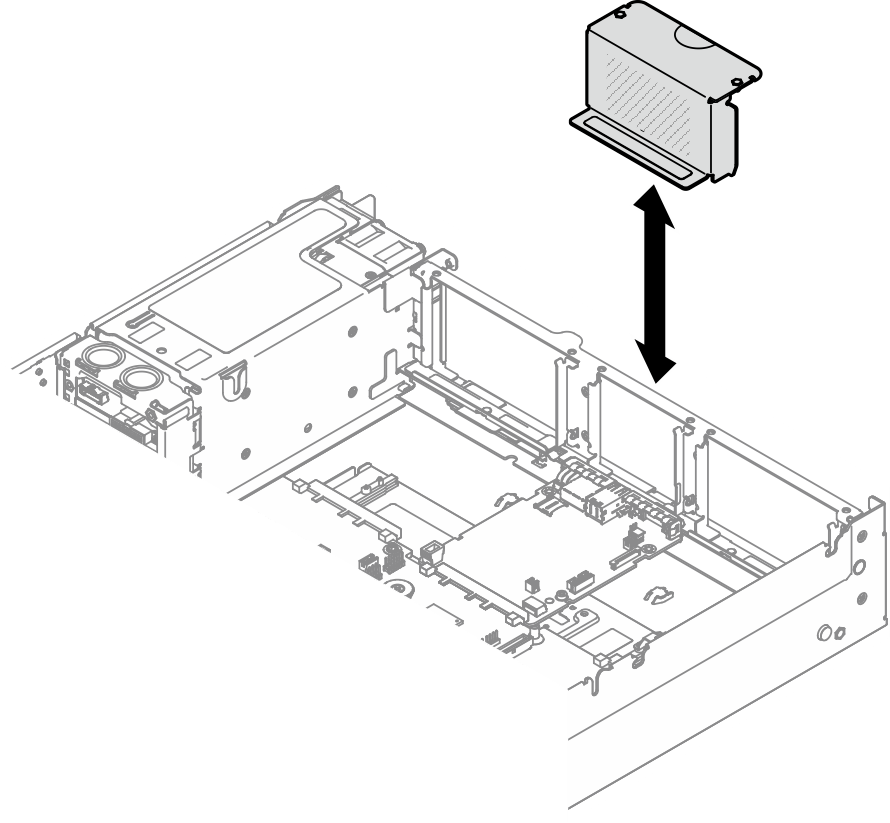

   Рис. 2. Снятие заглушки платы-адаптера Riser






4. Снимите кожухи платы охлаждения.
   Рис. 3. Снятие кожухов платы охлаждения






5. Выровняйте держатель платы охлаждения и поместите его в блок платы охлаждения.
   Рис. 4. Установка держателя платы охлаждения






6. Поверните все рычаги по часовой стрелке в заблокированное положение в последовательности установки, указанной на этикетке держателя.
   Рис. 5. Крепление держателя платы охлаждения






7. Ослабьте все гайки Torx T30 на блоке платы охлаждения.

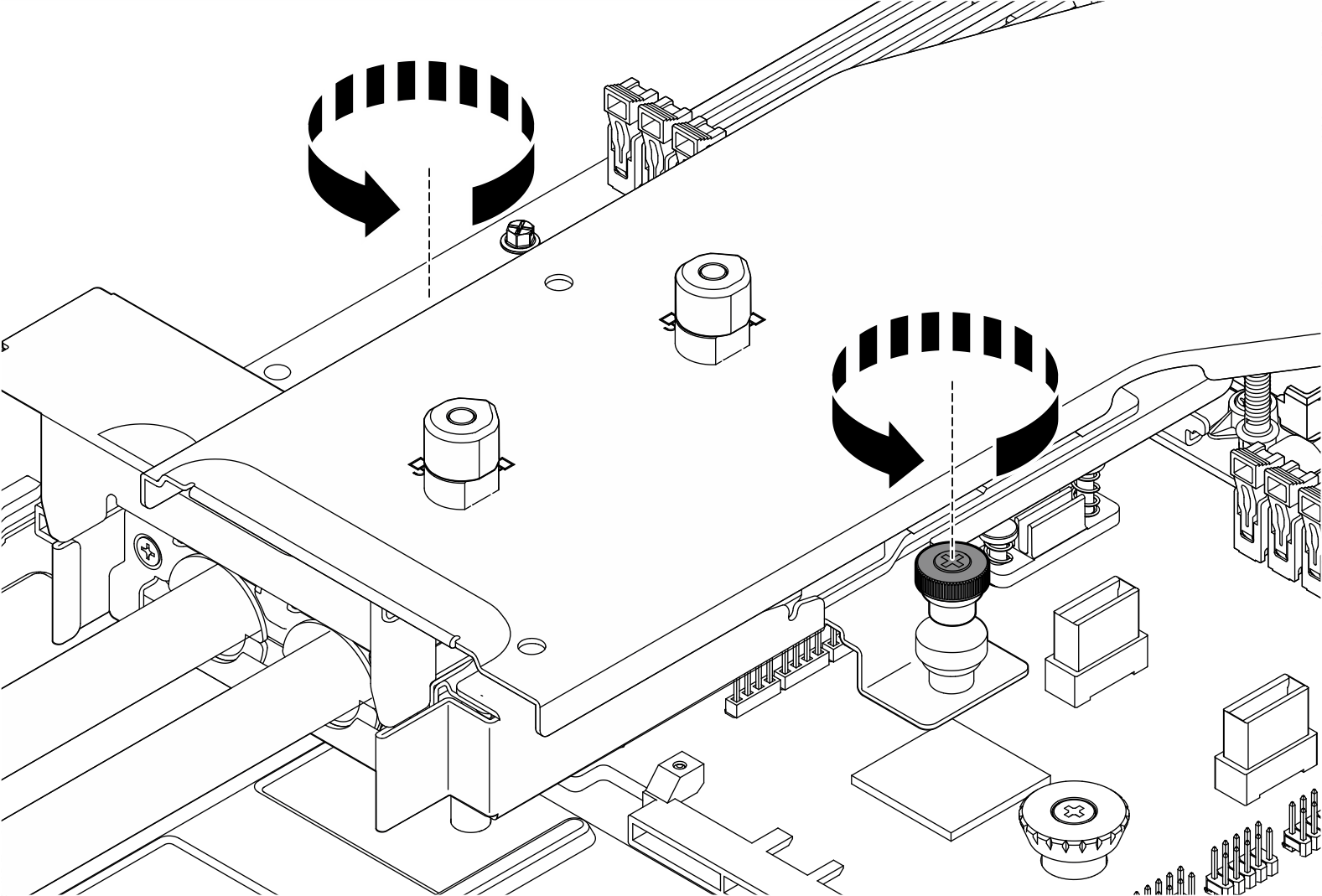

   Рис. 6. Ослабление гаек Torx T30






   1. Полностью ослабьте гайки Torx T30 на блоке платы охлаждения.
   2. Поверните металлические ручки для защиты от опрокидывания в направлении внутрь.
8. Ослабьте барашковые винты. При необходимости используйте отвертку.

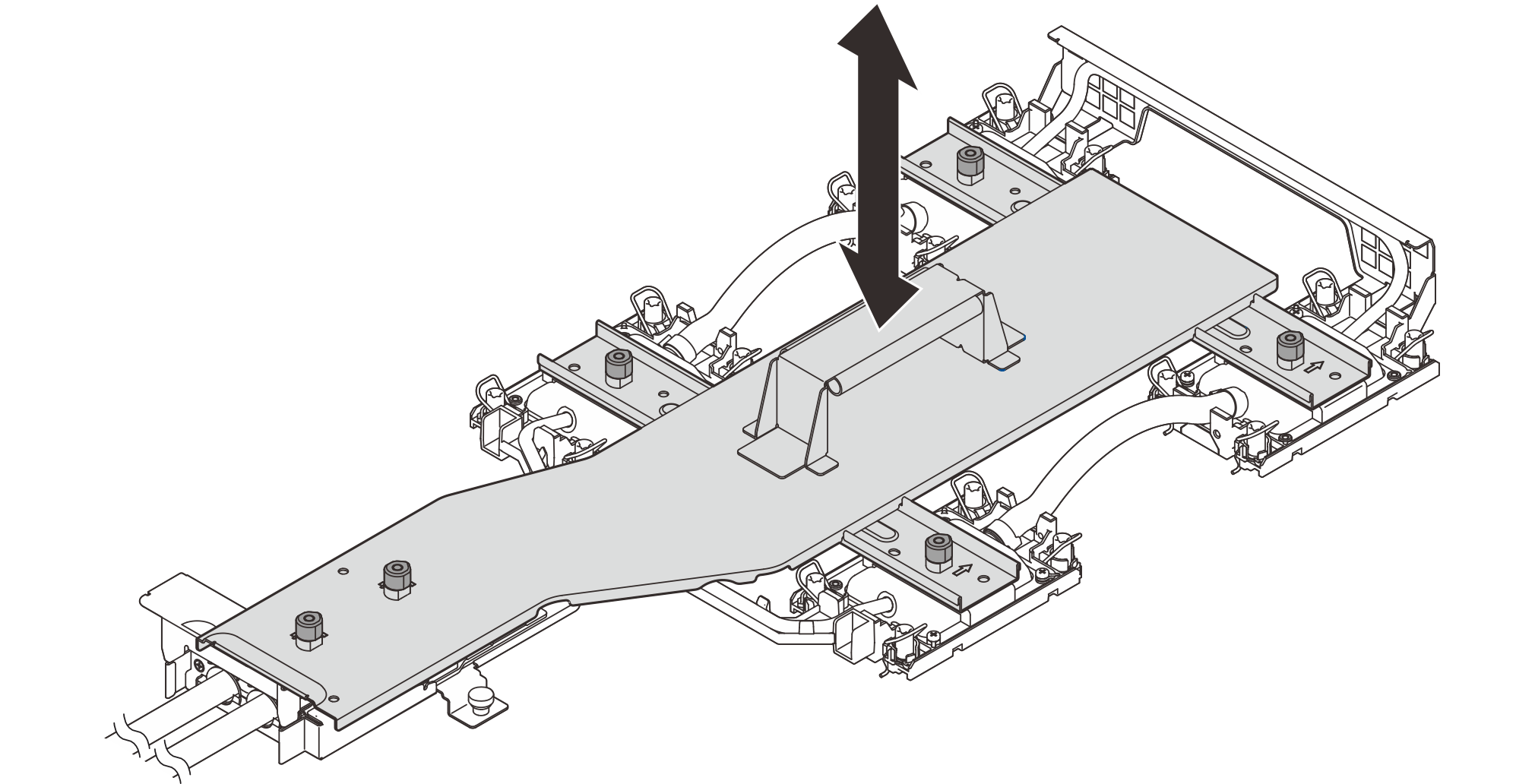

   Рис. 7. Снятие блока платы охлаждения






9. Снимите блок платы охлаждения.

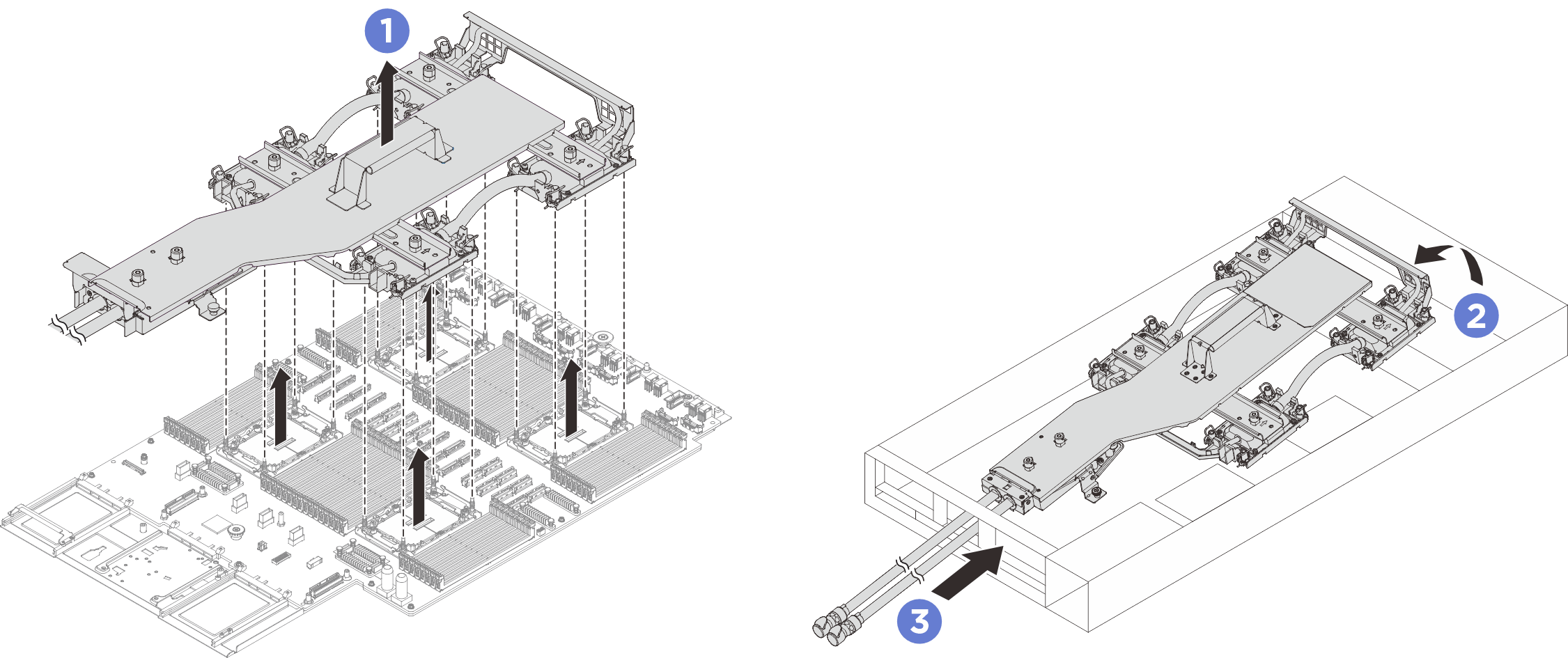

   Рис. 8. Снятие блока платы охлаждения






   1. Удерживая ручку на блоке платы охлаждения, поднимите его с блока материнской платы.
   2. Поверните переднюю часть блока платы охлаждения под углом.
   3. Аккуратно сдвиньте блок платы охлаждения в направлении передней части рамы; затем аккуратно поднимите шланги блока платы охлаждения с корпуса.
10. При замене процессора или платы охлаждения отделите процессор от блока платы охлаждения. См. раздел Отделение процессора от держателя и радиатора.
