卸下 Lenovo Processor Neptune Core Module

請依照本節中的指示卸下 Processor Neptune^® Core Module (NeptCore)。

重要

此作業必須由訓練有素且通過 Lenovo 服務認證的技術人員執行。沒有經過適當的培訓和資格認證，請不要嘗試卸下或安裝零件。
首次安裝零件時，請聯絡 Lenovo Professional Services 團隊尋求協助。
務必備妥水迴路出貨托架，以便正確執行此作業。

關於此作業

液體偵測感應器模組纜線的安全資訊

S011

注意

附近有銳利的邊緣、邊角或接頭。

小心

閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。
每個處理器插座都必須始終裝有防塵蓋或水冷板。卸下或安裝水冷板組件時，請使用防塵蓋保護空的處理器插座。
請勿觸摸處理器插座或處理器接點。處理器插座接點非常脆弱，十分容易損壞。處理器接點上的雜質（如皮膚上的油脂）可能導致連接失敗。
請勿讓處理器或水冷板上的散熱膏接觸到任何東西。接觸任何表面都會導致散熱膏受到不良影響，使其效力減弱。散熱膏可能會損壞元件，例如處理器插座中的電源接頭。

扭矩螺絲起子類型清單	螺絲類型
Torx T30 螺絲起子	Torx T30 螺絲

程序

為此作業做準備。
1. 卸下歧管上的快速連接插頭。請參閱卸下歧管（機架式系統）或卸下歧管（排式系統）。
2. 從機架卸下伺服器。請參閱從滑軌卸下伺服器。
3. 卸下前方上蓋。請參閱卸下前方上蓋。
4. 卸下後方上蓋。請參閱卸下後方上蓋。
5. 卸下風扇和風扇機盒。請參閱卸下風扇和卸下風扇機盒。
6. 卸下 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
7. 在插槽 9-24 和插槽 41-56 的每個記憶體模組上貼上插槽號碼標籤；然後，將它們從主機板組件卸下，並放置在防靜電表面上，以供重新安裝。請參閱卸下記憶體模組。
從主機板組件上的接頭拔掉洩漏偵測感應器模組纜線。
圖 1. 拔掉洩漏偵測感應器模組

1 洩漏感應器接頭
卸下擴充卡填充板。
圖 2. 卸下擴充卡填充板
卸下水冷板蓋。
圖 3. 卸下水冷板蓋
將水冷板支架對齊並置於水冷板組件上。
圖 4. 安裝水冷板支架

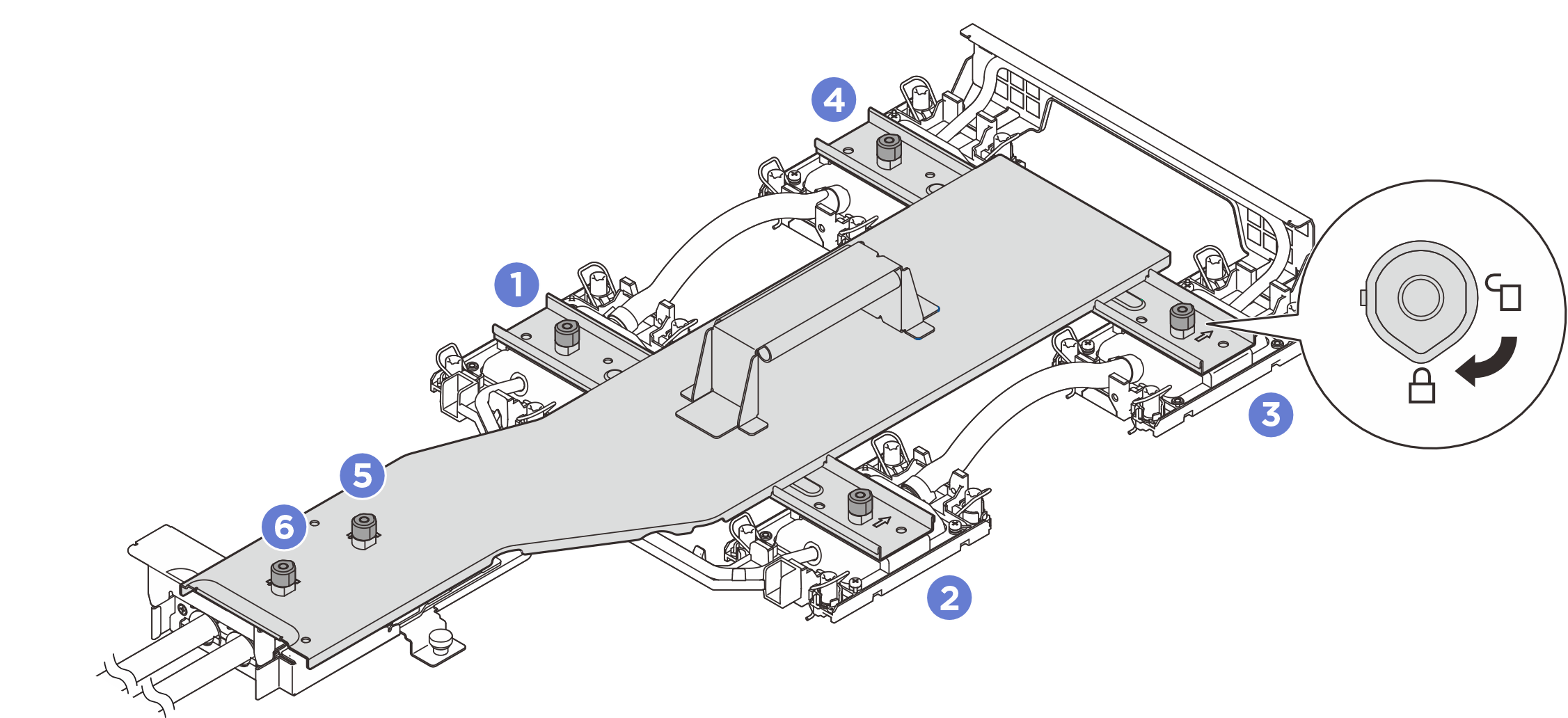

按照支架標籤上顯示的安裝順序，將所有柱塞順時針旋轉至鎖定位置。
圖 5. 固定水冷板支架

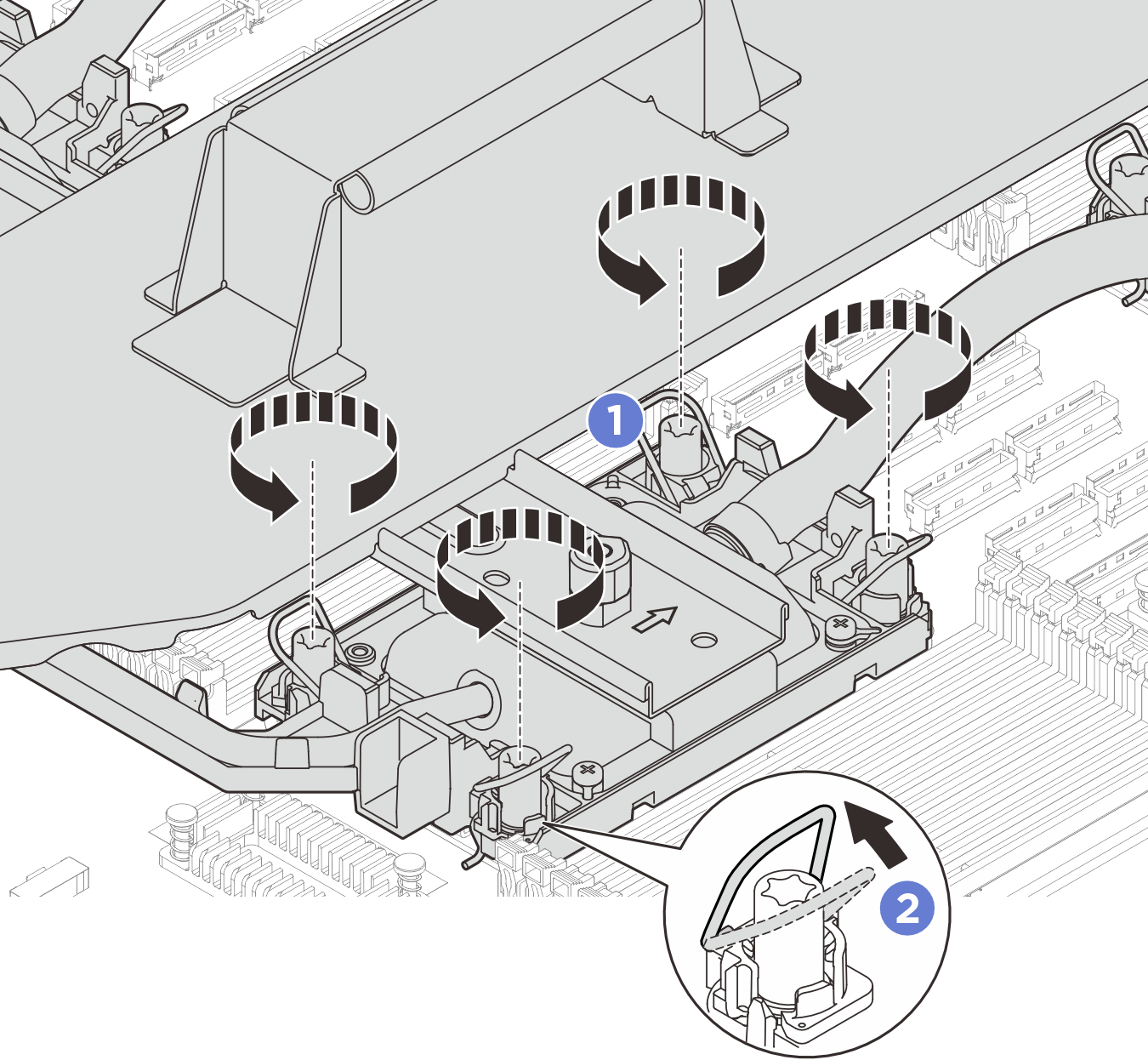

鬆開水冷板組件上的所有 Torx T30 螺帽。
圖 6. 鬆開 Torx T30 螺帽
1. 完全鬆開水冷板組件上的 Torx T30 螺帽。
2. 向內旋轉防傾導線環。

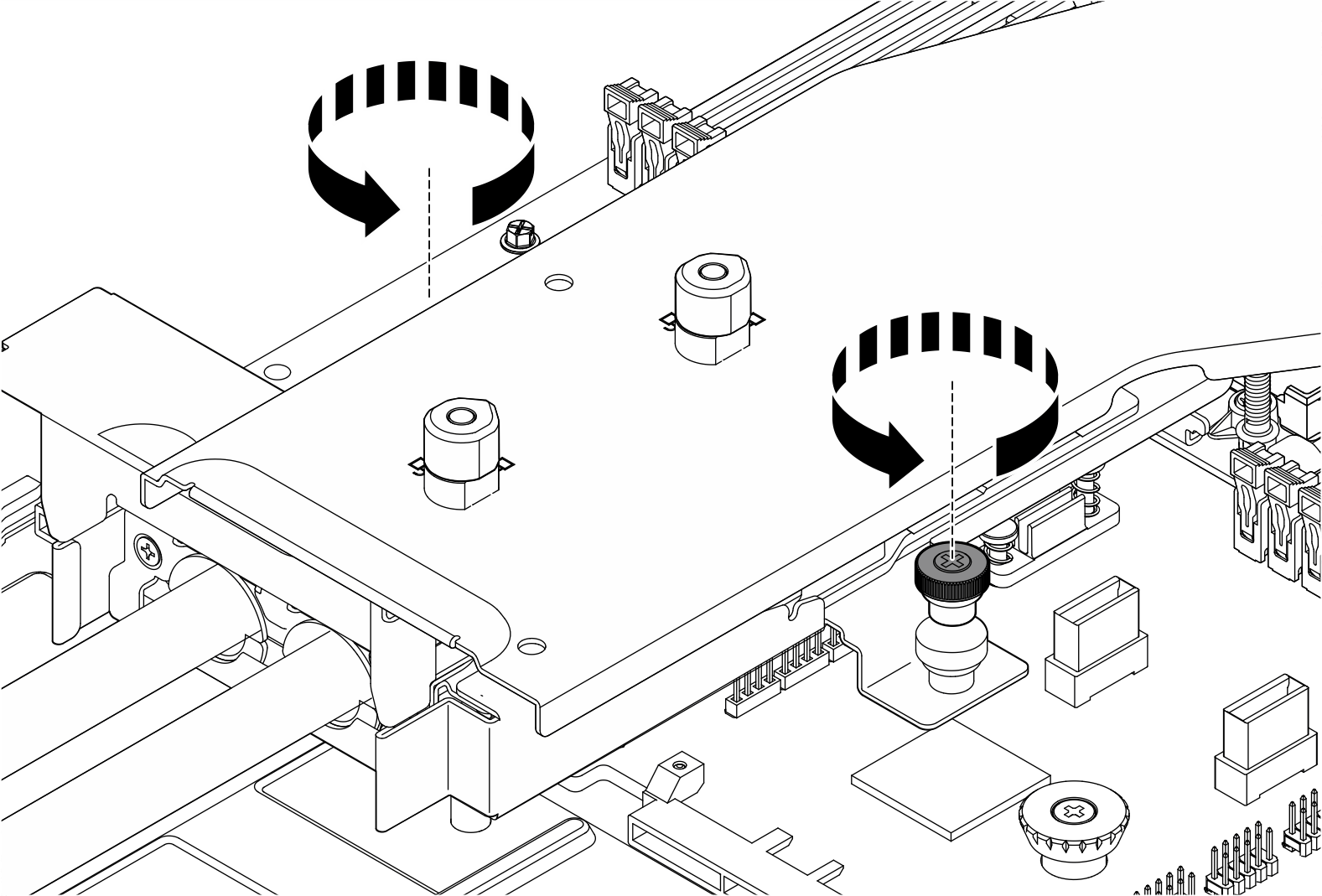

鬆開指旋螺絲。如有需要，請使用螺絲起子。
圖 7. 卸下水冷板組件

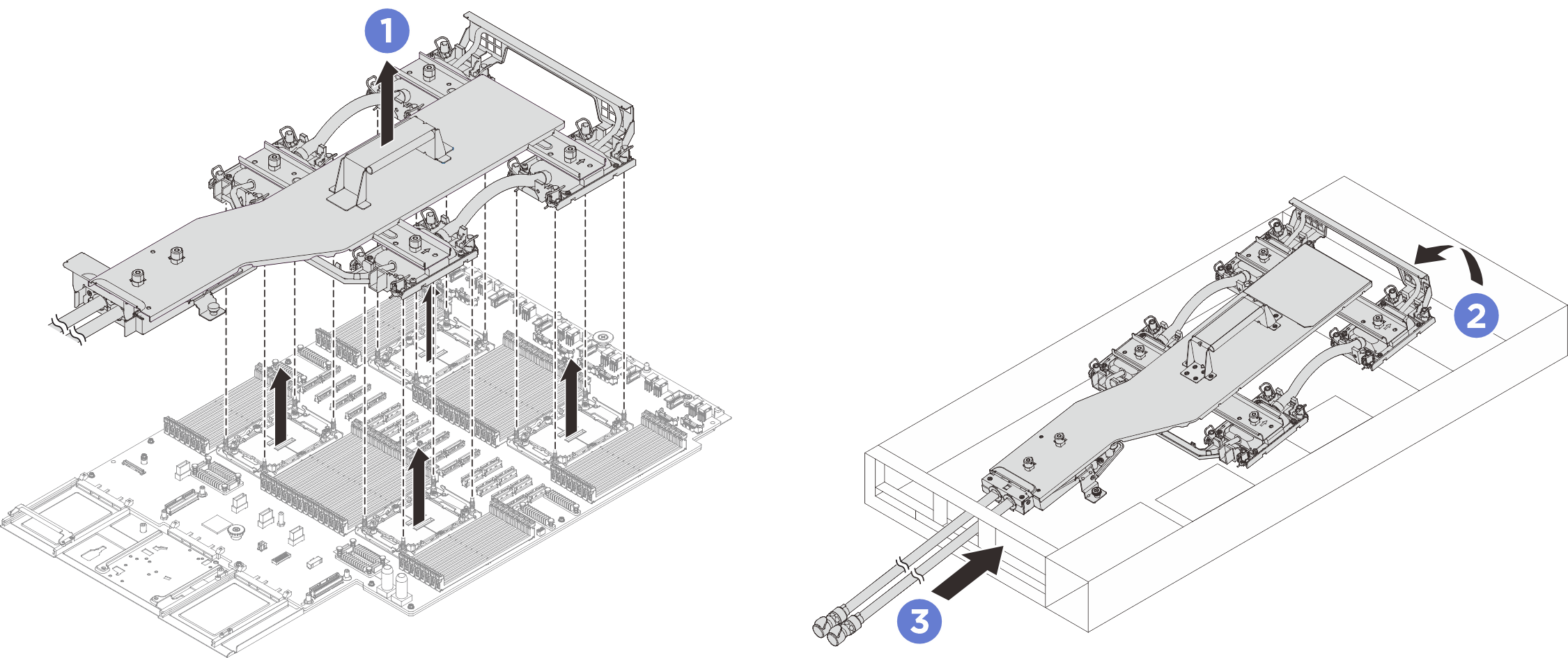

卸下水冷板組件。
圖 8. 卸下水冷板組件
1. 握住水冷板組件上的把手，然後將其從主機板組件中取出。
2. 以一定角度旋轉水冷板組件的前部。
3. 輕輕地將水冷板組件滑向機箱正面；然後，小心地將水冷板組件的軟管從機箱中取出。
如果您要更換處理器或水冷板，請將處理器與水冷板組件分開。請參閱將處理器與支架和散熱槽分開。
