Installazione del Lenovo Processor Neptune Core Module

Seguire le istruzioni riportate in questa sezione per installare l'Processor Neptune® Core Module (NeptCore).

Importante
  • Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.

  • Contattare Lenovo Professional Services il team per assistenza quando si installa la parte per la prima volta.

  • Assicurarsi di disporre della staffa di spedizione del circuito principale dell'acqua per eseguire correttamente questa attività.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • Ciascun socket del processore deve contenere sempre un coperchio o una piastra a freddo. Quando si rimuove o si installa un assieme piastra a freddo, proteggere i socket del processore vuoti con un coperchio.
  • Non toccare i contatti del processore o del socket del processore. I contatti del socket/processore sono estremamente delicati e potrebbero essere facilmente danneggiati. Agenti contaminanti sui contatti del processore, ad esempio il grasso della pelle, possono causare problemi di connessione.
  • Evitare che il lubrificante termico sul processore o sulla piastra a freddo entri in contatto con altri elementi. Il contatto con qualsiasi superficie potrebbe contaminare il lubrificante termico e renderlo inefficace. Il lubrificante termico può danneggiare componenti, quali i connettori elettrici nel socket del processore.
Avvertenza
Quando si rimuove un nuovo Processor Neptune® Core Module (NeptCore) dalla scatola, sollevare l'assieme piastra a freddo insieme alla confezione di spedizione per evitare che il lubrificante termico sull'assieme piastra a freddo venga danneggiato.
Elenco dei tipi di cacciavite dinamometricoTipo di vite
Cacciavite a testa Torx T30Vite Torx T30

Procedura

  1. Installare il processore nella nuova piastra.
    Nota
    • Se si sostituisce il processore e si riutilizza la piastra a freddo, utilizzare la nuova piastra fornita con il nuovo processore.
    • Se si sostituisce la piastra a freddo e si riutilizza il processore e se la nuova piastra a freddo viene fornita con due piastre del processore, assicurarsi di usare lo stesso tipo di piastra di quello eliminato.
    1. Verificare che la maniglia sulla piastra sia in posizione di chiusura.
    2. Allineare il processore sulla nuova piastra in modo che i contrassegni triangolari siano allineati, quindi inserire l'estremità contrassegnata del processore nella piastra.
    3. Tenere in posizione l'estremità inserita del processore, quindi ruotare l'estremità non contrassegnata della piastra verso il basso e allontanarla dal processore.
    4. Premere il processore e fissare l'estremità non contrassegnata sotto il fermo sulla piastra.
    5. Ruotare delicatamente i lati della piastra verso il basso per allontanarli dal processore.
    6. Premere il processore e fissare le estremità sotto i fermi sulla piastra.
      Nota
      Per fare in modo che il processore resti fissato alla piastra dopo l'inserimento, tenere il lato di contatto del processore rivolto verso l'alto, impugnando l'assieme della piastra del processore per i lati della piastra.
      Figura 1. Installazione di una piastra del processore
      Installing a processor carrier
  2. Applicare il lubrificante termico.
    • Se si sostituisce la piastra a freddo e si riutilizza il processore, viene fornita una nuova piastra a freddo con il lubrificante termico e non è necessario applicare un nuovo lubrificante termico.
      Nota
      Per garantire le migliori prestazioni, controllare la data di produzione sulla nuova piastra a freddo e assicurarsi che non superi i due anni. In caso contrario, rimuovere il lubrificante termico esistente e applicare il nuovo.
    • Se si sostituisce il processore e si riutilizza la piastra a freddo, effettuare le seguenti operazioni per applicare il lubrificante termico:
      1. Se sulla piastra a freddo sono presenti residui di lubrificante termico, rimuoverli con un panno imbevuto di alcol.
      2. Posizionare delicatamente il processore e la piastra nella confezione di spedizione con il lato contatto del processore rivolto verso il basso. Assicurarsi che il contrassegno triangolare sulla piastra sia orientato nella confezione di spedizione come mostrato di seguito.
      3. Applicare il lubrificante termico sulla parte superiore del processore con una siringa, formando quattro punti uniformemente distribuiti, mentre ogni punto è costituito da circa 0,1 ml di lubrificante termico.
        Figura 2. Applicazione del lubrificante termico con il processore nella confezione di spedizione
        Thermal grease application with processor in shipping tray

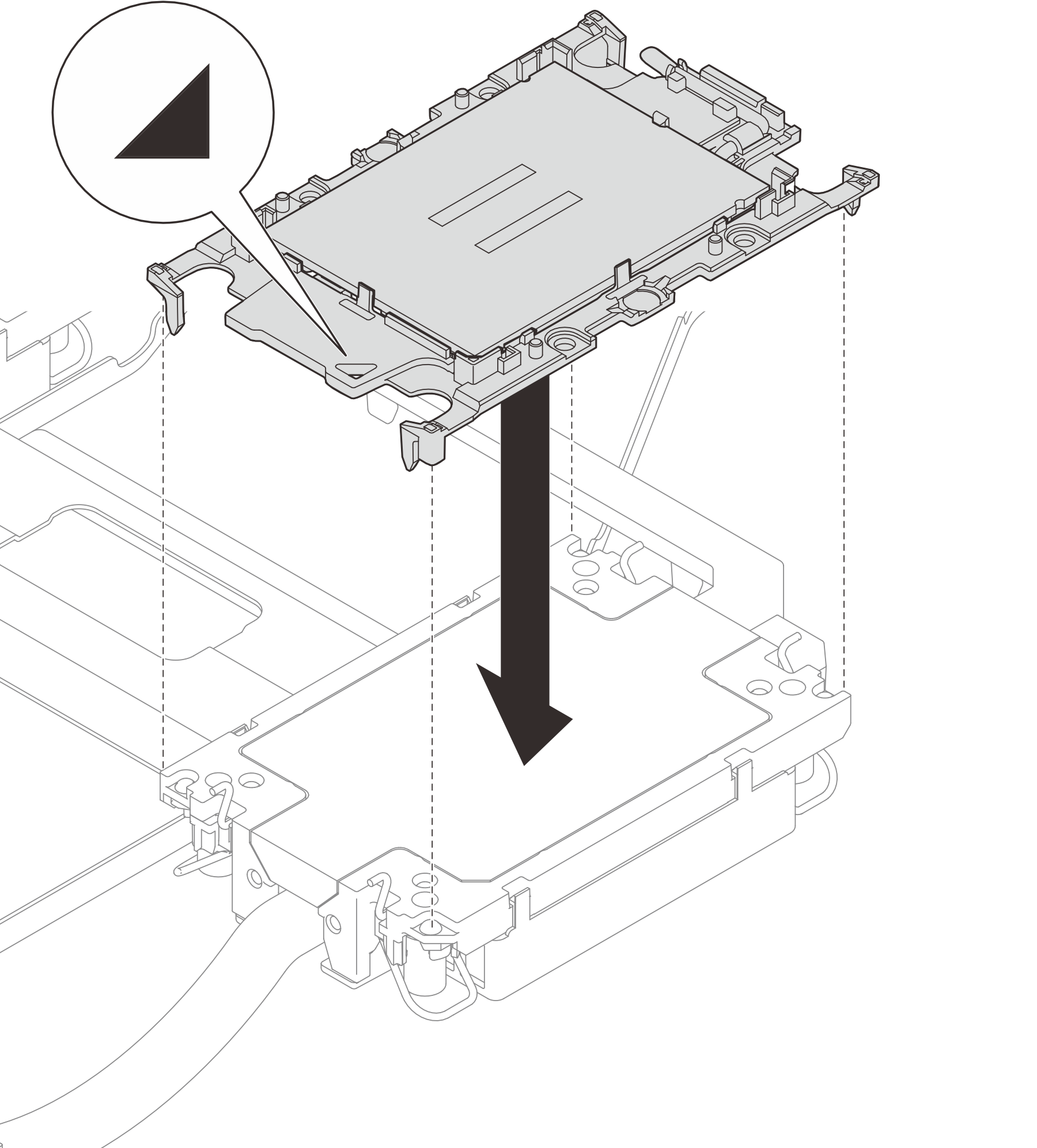

  3. Assemblare il processore e la piastra a freddo.
    Figura 3. Installazione del processore sulla piastra a freddo
    Installing processor to cold plate
    1. Allineare il contrassegno triangolare sulla piastra del processore e sul processore al contrassegno triangolare sulla piastra a freddo.
    2. Installare la piastra del processore sulla piastra a freddo.
    3. Spingere la piastra in posizione fino ad agganciare i fermi in tutti e quattro gli angoli. Controllare visivamente che non ci sia spazio tra la piastra del processore e la piastra a freddo.

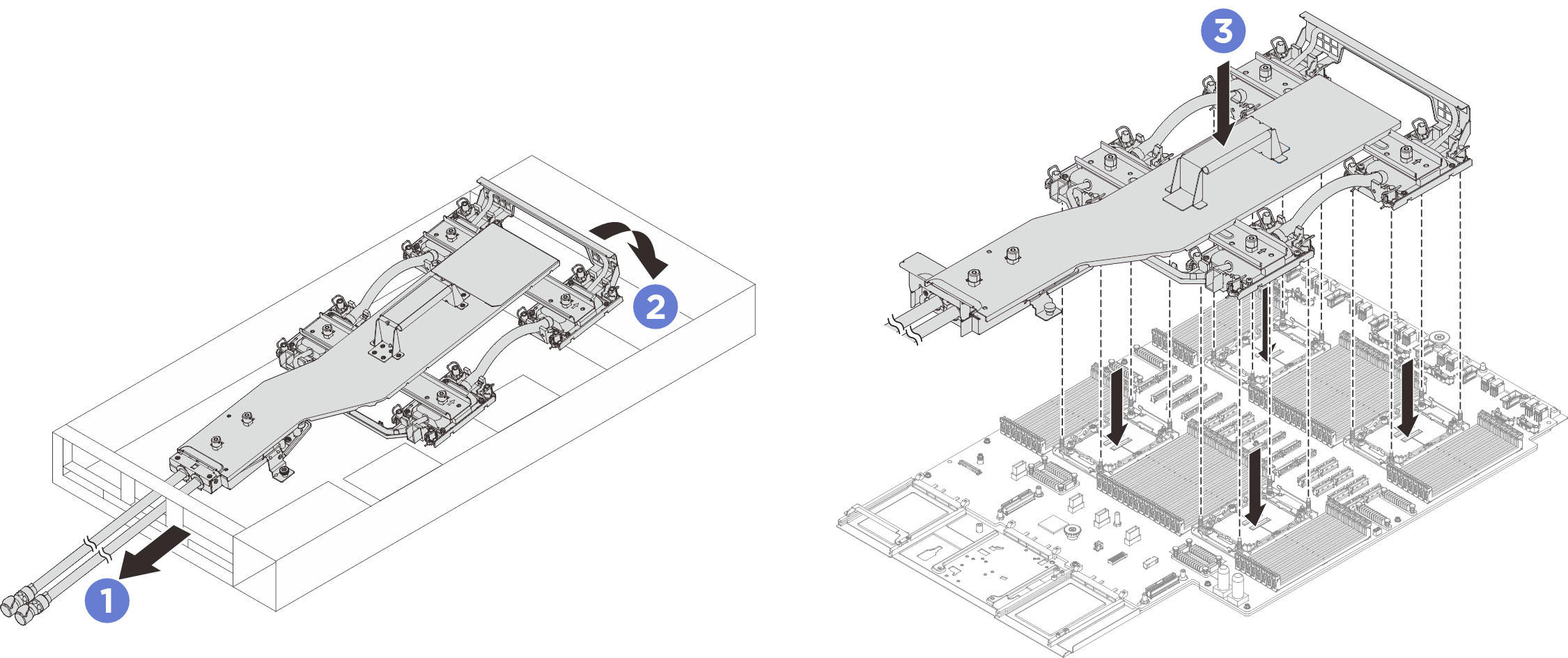

  4. Installare l'assieme piastra a freddo.
    Figura 4. Installazione dell'assieme piastra a freddo
    Installing cold plate assembly

    Nota
    • Non toccare i contatti del connettore sulla parte inferiore del processore.
    • Verificare che non siano presenti oggetti sul socket del processore per evitare che si danneggi.
    1. Tenere la maniglia sull'assieme piastra a freddo e inserire delicatamente i tubi nell'apertura sulla parte posteriore dello chassis.
    2. Ruotare la parte anteriore dell'assieme piastra a freddo in posizione inclinata e allineare i quattro dadi Torx T30 su ciascuna piastra a freddo ai corrispondenti perni filettati del socket del processore.
    3. Inserire l'assieme piastra a freddo nel socket del processore.

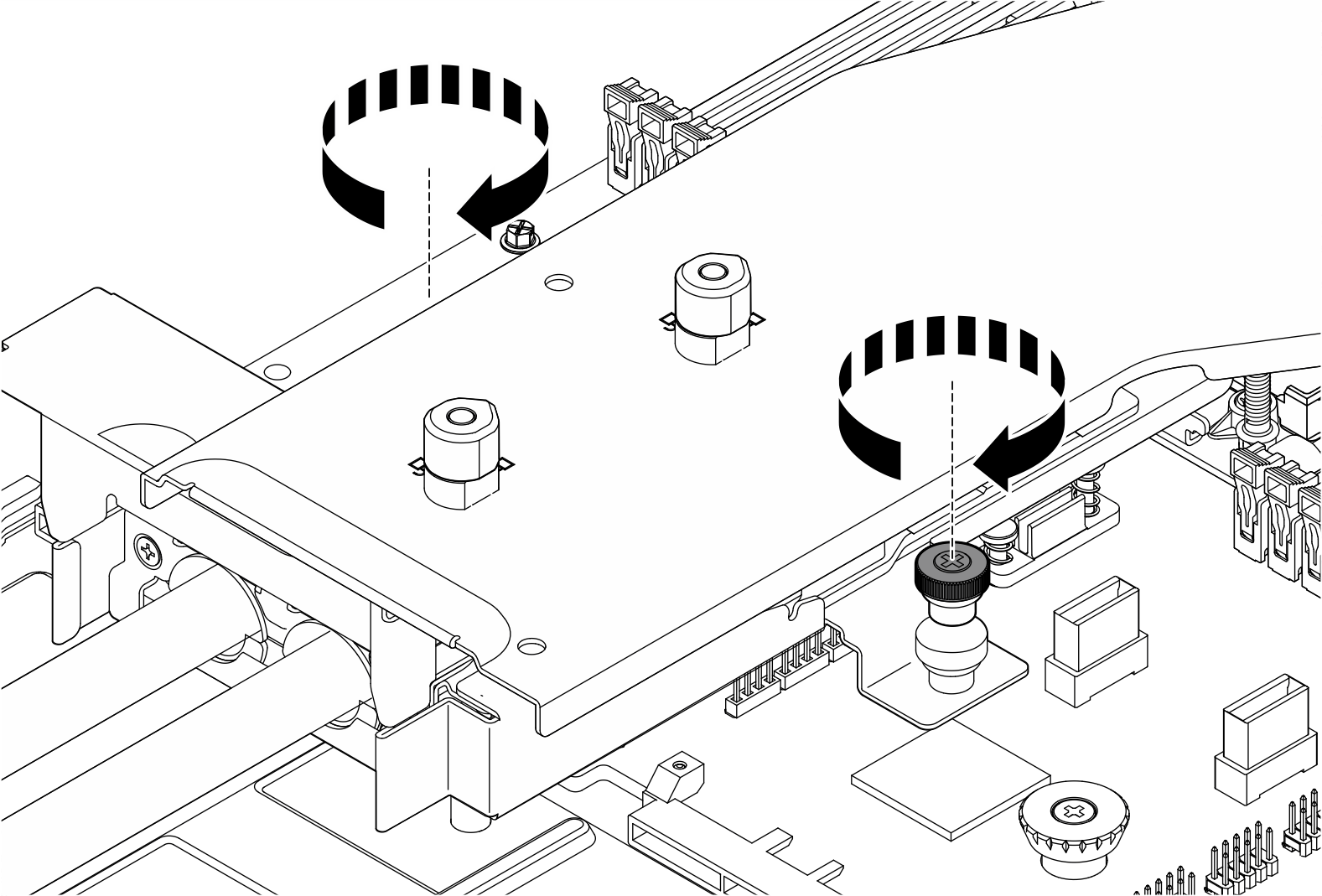

  5. Serrare le viti zigrinate per fissare l'assieme piastra a freddo. Utilizzare un cacciavite, se necessario.
    Figura 5. Installazione dell'assieme piastra a freddo
    Installing cold plate assembly

  6. Serrare tutti i dadi Torx T30 sull'assieme della piastra a freddo.
    Figura 6. Serraggio dei dadi Torx T30
    Tightening Torx T30 nuts

    1. Ruotare i fermi del cavo verso l'esterno finché non si agganciano ai ganci nel socket.
    2. Serrare completamente i dadi Torx T30 nella sequenza di installazione mostrata sull'etichetta dell'assieme piastra a freddo. Serrare completamente le viti, quindi controllare visivamente per verificare che non vi siano spazi tra la vite di spallamento sotto l'assieme della piastra a freddo e il socket del processore. (Per riferimento, la coppia richiesta per serrare completamente i dadi è 10 +/- 2,0 lbf-in, 1,1 +/- 0,2 N-m).
  7. Ruotare tutte le manopole in senso antiorario in posizione di sblocco nella sequenza di rimozione mostrata sull'etichetta del supporto.
    Figura 7. Allentamento del supporto della piastra a freddo
    Loosening cold plate carrier

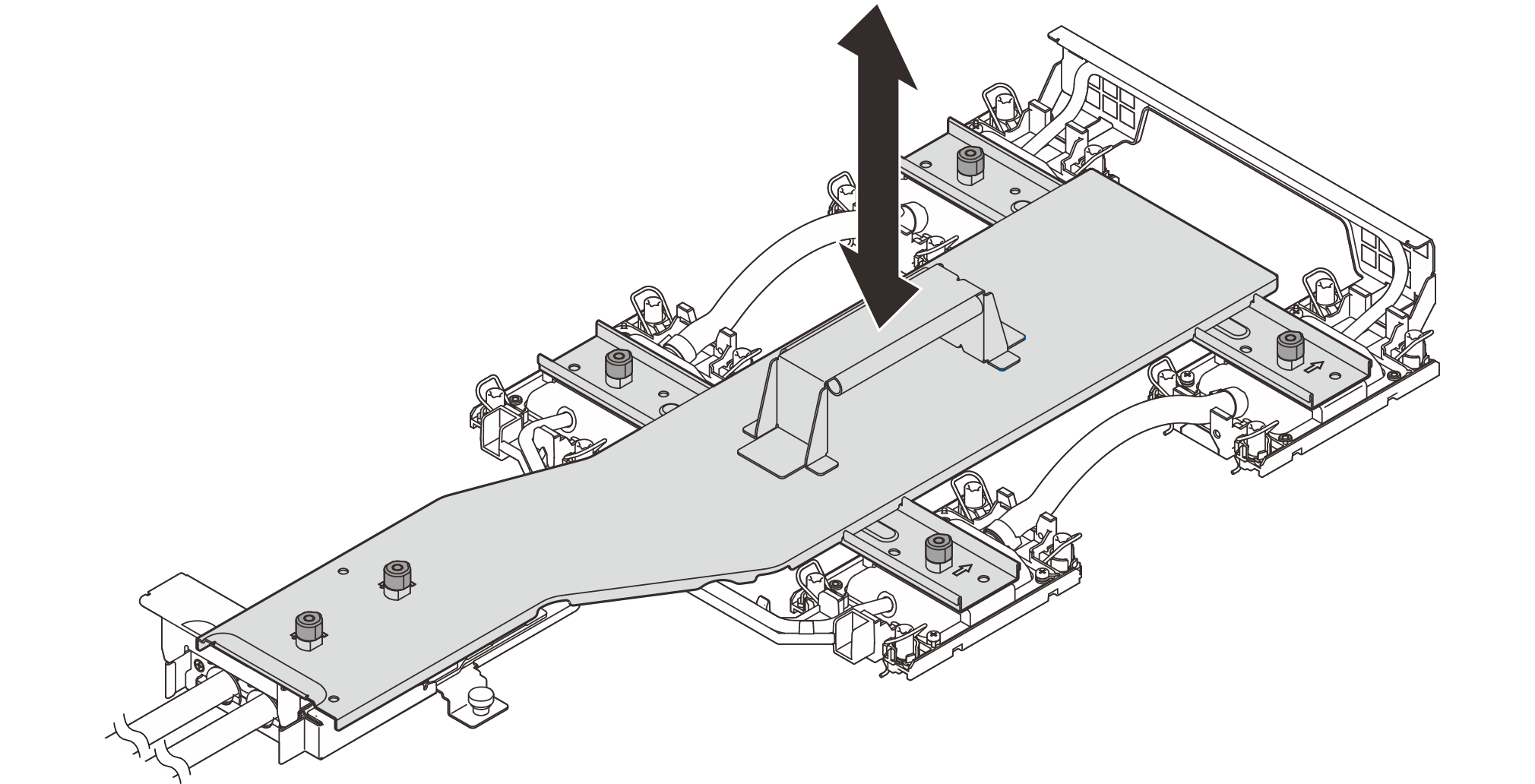

  8. Rimuovere il supporto della piastra a freddo dall'assieme piastra a freddo.
    Figura 8. Rimozione del supporto della piastra a freddo
    Removing cold plate carrier

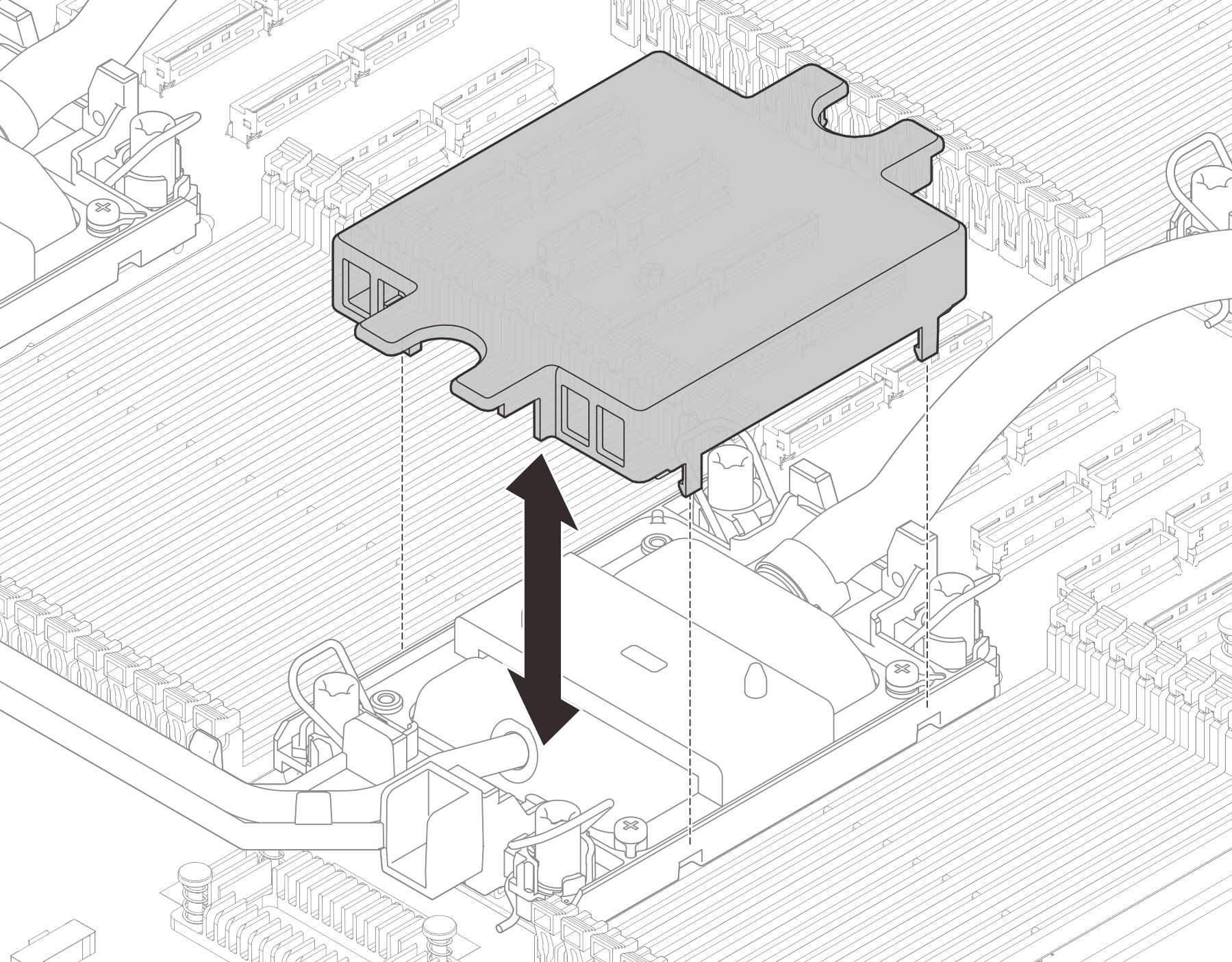

  9. Installare i coperchi della piastra a freddo. Premere i coperchi verso il basso come illustrato di seguito.
    Figura 9. Installazione dei coperchi della piastra a freddo
    Installing cold plate covers

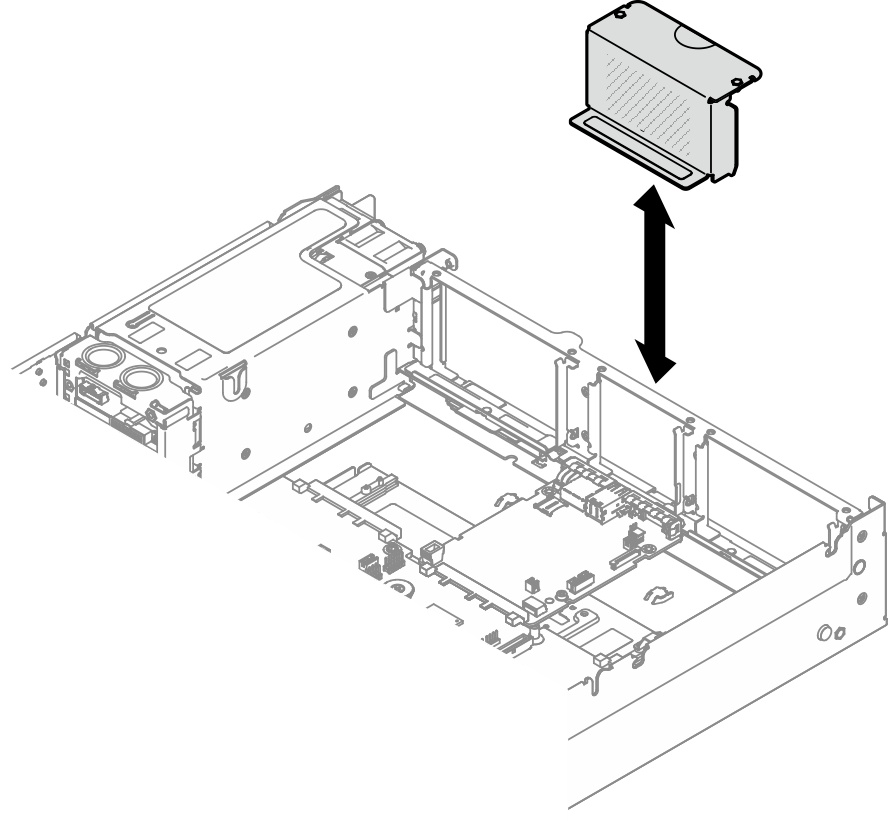

  10. Installare l'elemento di riempimento della scheda verticale.
    Figura 10. Installazione dell'elemento di riempimento della scheda verticale
    Installing riser filler

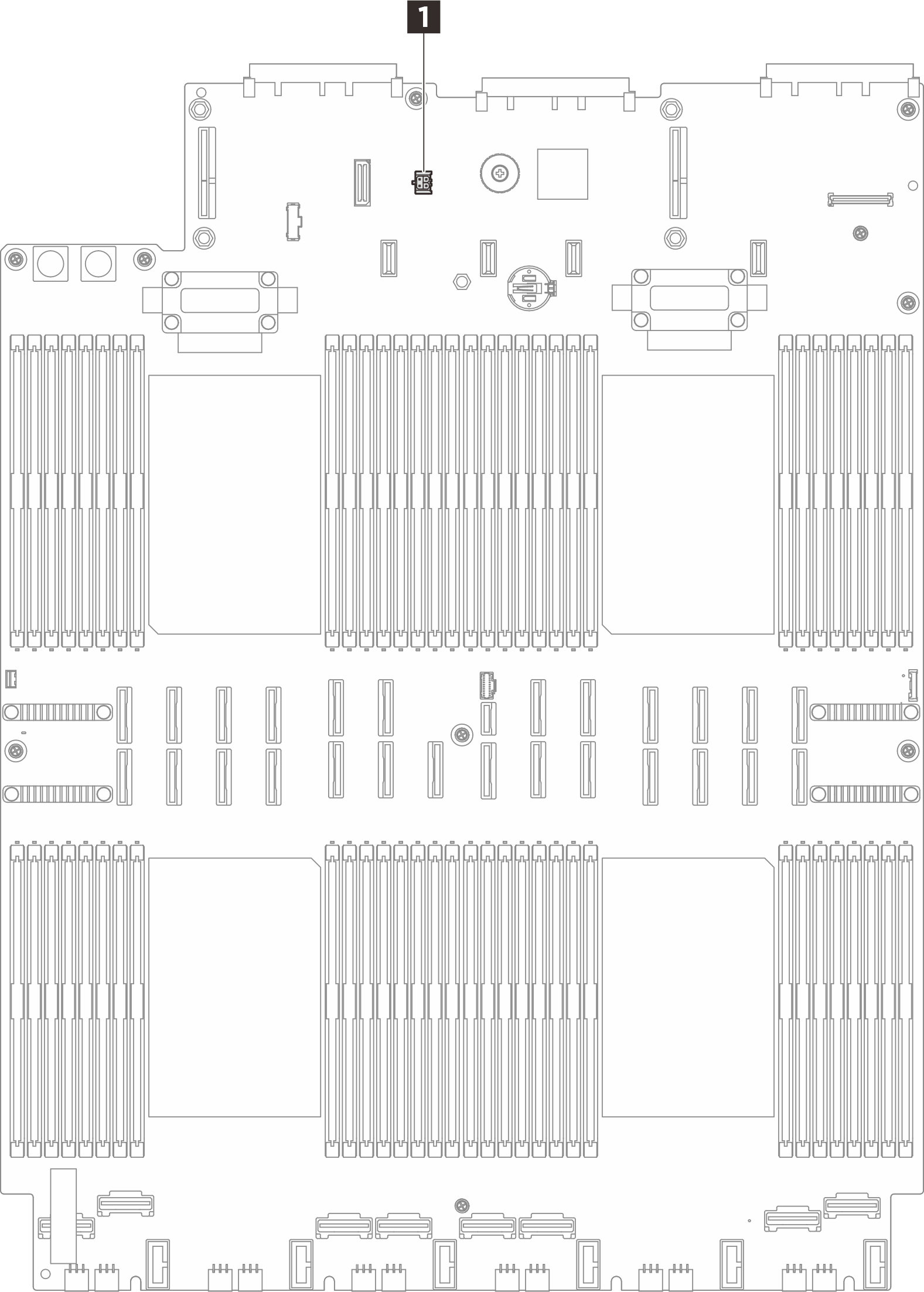

  11. Collegare il cavo del modulo del sensore di rilevamento delle perdite al connettore sull'assieme della scheda di sistema.
    Figura 11. Collegamento del modulo del sensore di rilevamento delle perdite
    Connecting leakage detection sensor module

    1 Connettore del sensore di rilevamento delle perdite

Dopo aver terminato

  1. Reinstallare i moduli di memoria. Vedere Installazione di un modulo di memoria.
  2. Reinstallare le schede verticali PCIe. Vedere Installazione di una scheda verticale PCIe.
  3. Reinstallare le ventole e l'assieme dell'alloggiamento della ventola. Vedere Installazione di una ventola e Installazione dell'alloggiamento della ventola.
  4. Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
  5. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
  6. Installare il server nel rack. Vedere Installazione del server nelle guide.
  7. Installare le prese di collegamento rapido sui collettori. Vedere Installazione del collettore (sistema in-rack) o Installazione del collettore (sistema in-row).
  8. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
