ติดตั้ง Lenovo Processor Neptune Core Module
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้ง Processor Neptune® Core Module (NeptCore)
สำคัญ
งานนี้ต้องดําเนินการโดยช่างเทคนิคผู้ผ่านการฝึกอบรมที่ได้รับการรับรองโดย Lenovo Service อย่าพยายามถอดหรือติดตั้งชิ้นส่วนหากไม่ได้รับการฝึกอบรมอย่างเหมาะสมและขาดคุณสมบัติ
ติดต่อทีม Lenovo Professional Services เพื่อขอความช่วยเหลือเมื่อติดตั้งชิ้นส่วนเป็นครั้งแรก
ตรวจสอบให้แน่ใจว่ามีโครงยึดสำหรับการจัดส่งแบบวงจรน้ำเพื่อทำงานนี้อย่างเหมาะสม
เกี่ยวกับงานนี้
ข้อควรสนใจ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
- ช่องเสียบโปรเซสเซอร์แต่ละช่องต้องมีฝาครอบหรือแผ่นระบายความร้อนเสมอ เมื่อถอดหรือติดตั้งส่วนประกอบแผ่นระบายความร้อน ให้ป้องกันช่องเสียบโปรเซสเซอร์ที่ว่างเปล่าด้วยฝาครอบ
- อย่าสัมผัสตรงบริเวณช่องเสียบโปรเซสเซอร์หรือหน้าสัมผัสของโปรเซสเซอร์ หน้าสัมผัสของช่องเสียบโปรเซสเซอร์นั้นเปราะบางมากและเสียหายได้ง่าย สิ่งปนเปื้อนบนหน้าสัมผัสของโปรเซสเซอร์ เช่น น้ำมันจากผิวหนัง อาจทำให้การเชื่อมต่อล้มเหลว
- อย่าให้ครีมระบายความร้อนบนโปรเซสเซอร์หรือแผ่นระบายความร้อนสัมผัสกับสิ่งใด การสัมผัสกับพื้นผิวใดๆ อาจลดทอนประสิทธิภาพของครีมระบายความร้อน ครีมระบายความร้อนอาจทำให้ส่วนประกอบเสียหาย เช่น ขั้วต่อไฟฟ้าในช่องเสียบโปรเซสเซอร์
ข้อควรระวัง
เมื่อนำ Processor Neptune® Core Module (NeptCore) ใหม่ออกจากกล่องจัดส่ง ให้ยกส่วนประกอบแผ่นระบายความร้อนออกโดยติดถาดจัดส่งเพื่อป้องกันไม่ให้ครีมระบายความร้อนบนส่วนประกอบแผ่นระบายความร้อนเสียหาย
| รายการประเภทไขควงแรงบิด | ประเภทสกรู |
|---|---|
| ไขควงหัว Torx T30 | สกรู Torx T30 |
ขั้นตอน
- ติดตั้งโปรเซสเซอร์ลงในตัวนำใหม่ หมายเหตุ
- หากคุณกำลังเปลี่ยนโปรเซสเซอร์และนำแผ่นระบายความร้อนกลับมาใช้ใหม่ ให้ใช้ตัวรองรับใหม่ที่มาพร้อมกับโปรเซสเซอร์ใหม่
- หากคุณกำลังเปลี่ยนแผ่นระบายความร้อนและนำโปรเซสเซอร์กลับมาใช้ใหม่ และหากแผ่นระบายความร้อนใหม่มาพร้อมกับตัวรองรับโปรเซสเซอร์สองตัว ต้องใช้ตัวรองรับประเภทเดียวกันกับตัวที่คุณทิ้งไป
ตรวจสอบให้แน่ใจว่าที่จับบนตัวยึดอยู่ในตำแหน่งปิด
จัดตำแหน่งโปรเซสเซอร์บนตัวยึดใหม่เพื่อให้เครื่องหมายสามเหลี่ยมอยู่ในแนวเดียวกัน จากนั้นเสียบส่วนปลายที่มีเครื่องหมายของโปรเซสเซอร์เข้าไปในตัวยึด
จับปลายที่เสียบของโปรเซสเซอร์ให้เข้าที่ จากนั้นหมุนปลายด้านที่ไม่มีเครื่องหมายของตัวนำลงและออกจากโปรเซสเซอร์
กดโปรเซสเซอร์และยึดปลายที่ไม่มีเครื่องหมายไว้ใต้คลิปบนตัวนำ
ค่อยๆ หมุนด้านข้างของตัวนำลงและออกจากโปรเซสเซอร์

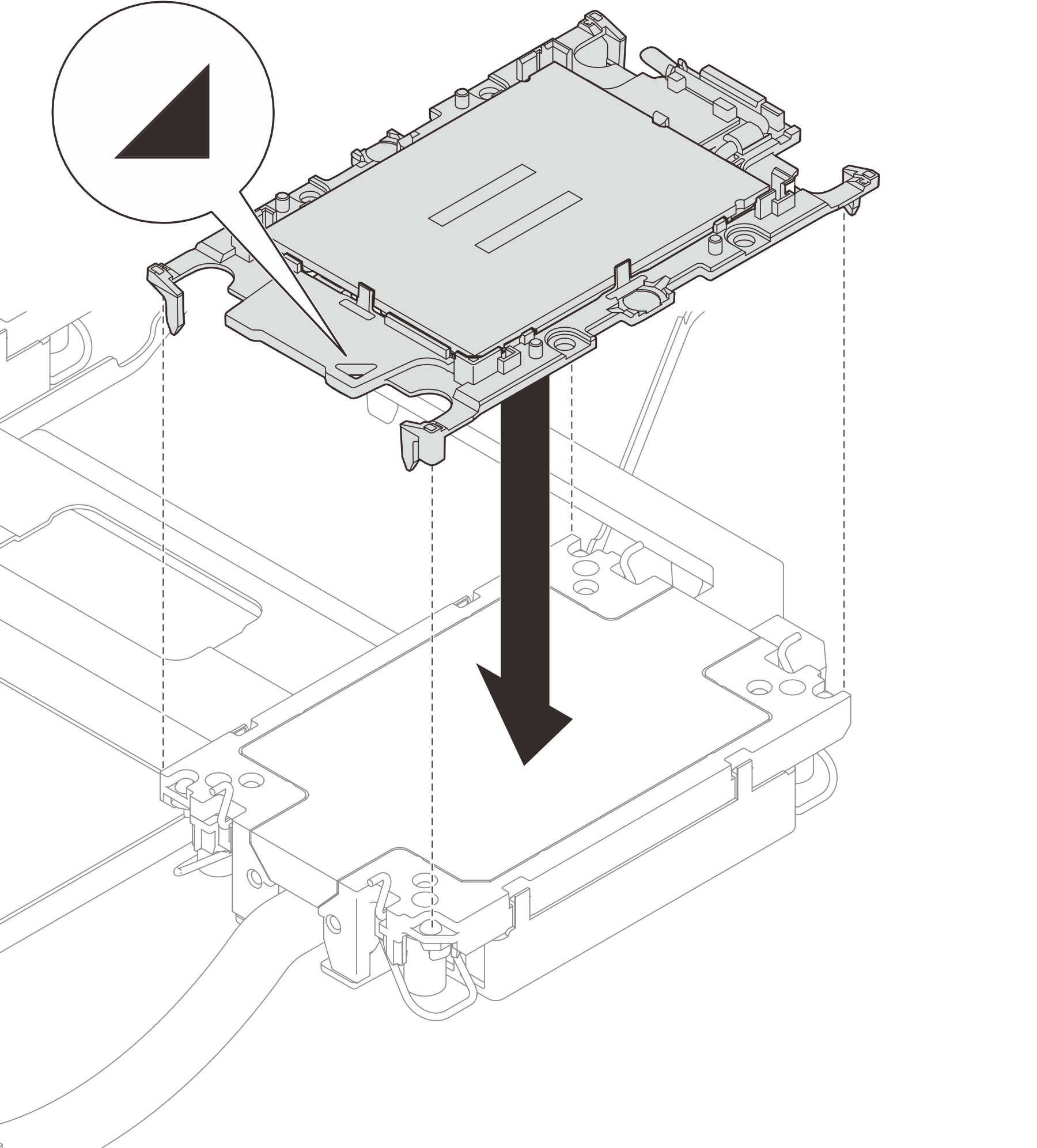

กดโปรเซสเซอร์และยึดด้านข้างไว้ใต้คลิปบนตัวนำหมายเหตุเพื่อป้องกันไม่ให้โปรเซสเซอร์หลุดออกจากตัวนำ ให้นำหน้าสัมผัสของโปรเซสเซอร์หงายขึ้นแล้วจับส่วนประกอบตัวนำโปรเซสเซอร์ที่ด้านข้างของตัวนำรูปที่ 1. การติดตั้งตัวนำโปรเซสเซอร์
- ทาครีมระบายความร้อน
- หากคุณกำลังเปลี่ยนแผ่นระบายความร้อนและนำโปรเซสเซอร์กลับมาใช้ใหม่ แผ่นระบายความร้อนแผ่นใหม่จะมาพร้อมกับซิลิโคนระบายความร้อน และคุณไม่จำเป็นต้องทาซิลิโคนระบายความร้อนใหม่หมายเหตุเพื่อให้มั่นใจถึงประสิทธิภาพที่ดีที่สุด ให้ตรวจสอบวันที่ผลิตบนแผ่นระบายความร้อนใหม่ และตรวจสอบให้แน่ใจว่าไม่เกินสองปี หรือให้เช็ดครีมระบายความร้อนเดิมออก แล้วทาครีมใหม่ลงไป
- หากคุณกำลังเปลี่ยนโปรเซสเซอร์และนำแผ่นระบายความร้อนกลับมาใช้ใหม่ ให้ทำตามขั้นตอนต่อไปนี้เพื่อทาครีมระบายความร้อน:
- หากมีครีมระบายความร้อนเก่าอยู่บนแผ่นระบายความร้อน ให้เช็ดครีมระบายความร้อนออกด้วยแผ่นทำความสะอาดที่มีแอลกอฮอล์
- วางโปรเซสเซอร์และตัวนำลงบนถาดสำหรับจัดส่งอย่างระมัดระวังโดยให้ด้านที่มีหน้าสัมผัสของโปรเซสเซอร์คว่ำลง ตรวจสอบให้แน่ใจว่าเครื่องหมายสามเหลี่ยมบนตัวรองรับหันไปทางถาดสำหรับจัดส่ง ตามที่แสดงด้านล่าง

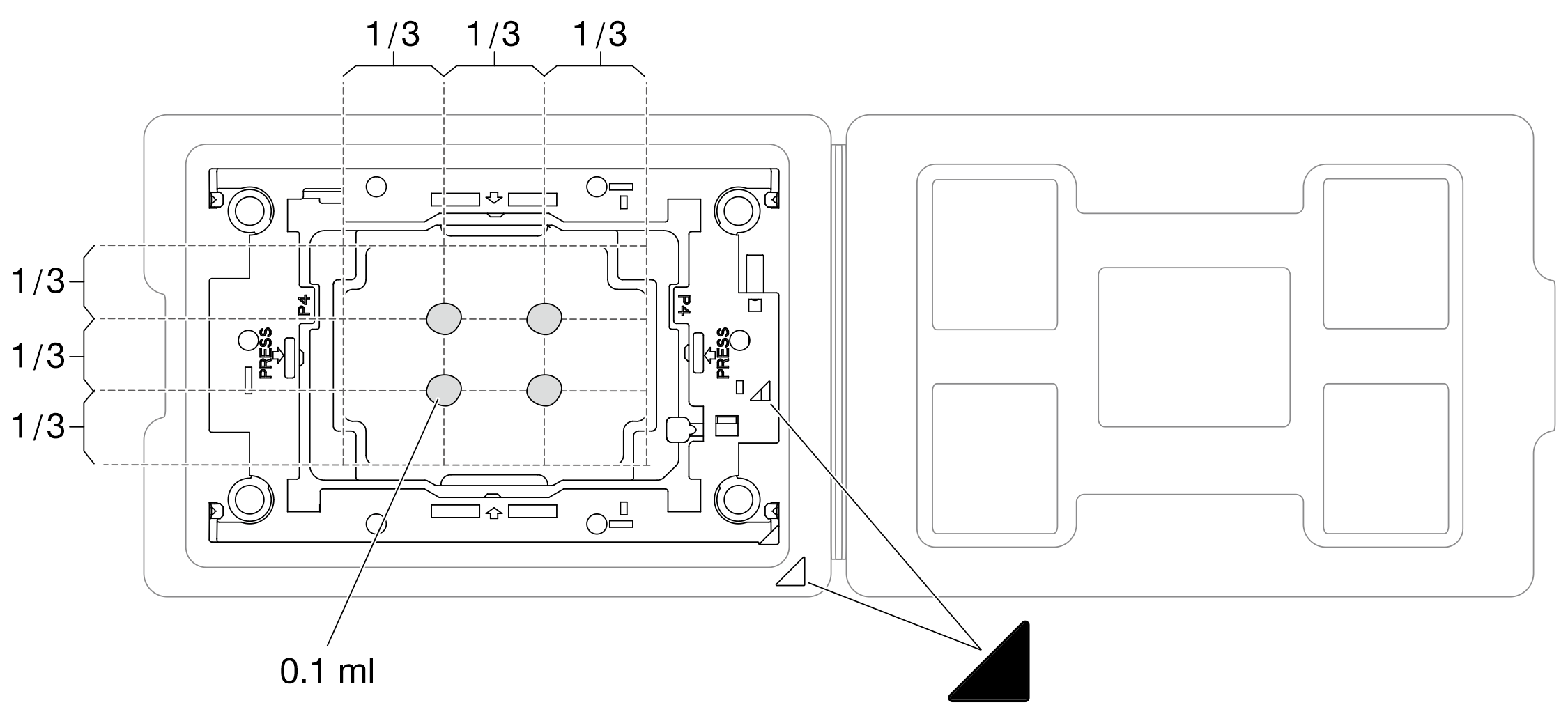

- ใช้ไซริงค์หยอดครีมระบายความร้อนลงบนโปรเซสเซอร์ให้เป็นสี่หยดซึ่งห่างเท่าๆ กัน โดยแต่ละหยดมีครีมระบายความร้อนประมาณ 0.1 มล.รูปที่ 2. การทาครีมระบายความร้อนให้กับโปรเซสเซอร์ในถาดสำหรับจัดส่ง
- หากคุณกำลังเปลี่ยนแผ่นระบายความร้อนและนำโปรเซสเซอร์กลับมาใช้ใหม่ แผ่นระบายความร้อนแผ่นใหม่จะมาพร้อมกับซิลิโคนระบายความร้อน และคุณไม่จำเป็นต้องทาซิลิโคนระบายความร้อนใหม่
- ประกอบโปรเซสเซอร์และแผ่นระบายความร้อนรูปที่ 3. การติดตั้งโปรเซสเซอร์ลงในแผ่นระบายความร้อน
- จัดตำแหน่งเครื่องหมายสามเหลี่ยมบนตัวนำโปรเซสเซอร์และโปรเซสเซอร์ให้ตรงกับเครื่องหมายสามเหลี่ยมบนแผ่นระบายความร้อน
- ติดตั้งตัวนำโปรเซสเซอร์ลงบนแผ่นระบายความร้อน
- กดตัวนำให้เข้าตำแหน่งจนกว่าคลิปจะยึดเข้าที่ทั้งสี่มุม ตรวจสอบด้วยสายตาเพื่อให้แน่ใจว่าไม่มีช่องว่างระหว่างตัวนำโปรเซสเซอร์และแผ่นระบายความร้อน

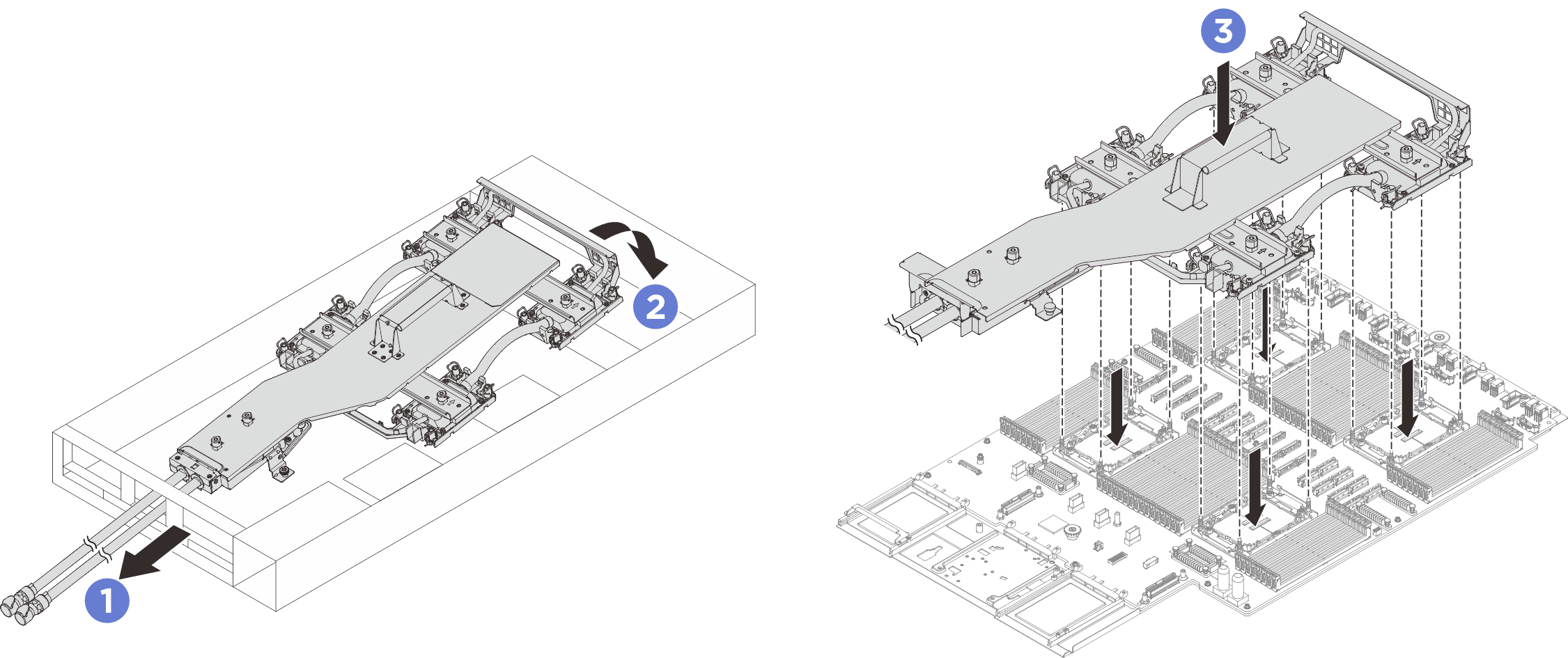

- ติดตั้งส่วนประกอบแผ่นระบายความร้อนรูปที่ 4. การติดตั้งส่วนประกอบแผ่นระบายความร้อน
หมายเหตุ- อย่าสัมผัสหน้าสัมผัสทางด้านล่างของโปรเซสเซอร์
- รักษาความสะอาดช่องเสียบโปรเซสเซอร์ไม่ให้มีวัตถุใดๆ อยู่เสมอเพื่อป้องกันความเสียหายที่อาจเกิดขึ้นได้
- จับที่จับบนส่วนประกอบแผ่นระบายความร้อน และค่อยๆ สอดสายเข้าไปในช่องที่ด้านหลังของตัวเครื่อง
- หมุนด้านหน้าของส่วนประกอบแผ่นระบายความร้อนที่มุมหนึ่ง และจัดตำแหน่งน็อต Torx T30 สี่ตัวบนแผ่นระบายความร้อนแต่ละแผ่นให้ตรงกับเสาเกลียวที่สอดคล้องกันของช่องเสียบโปรเซสเซอร์
- เสียบส่วนประกอบแผ่นระบายความร้อนลงในช่องเสียบโปรเซสเซอร์

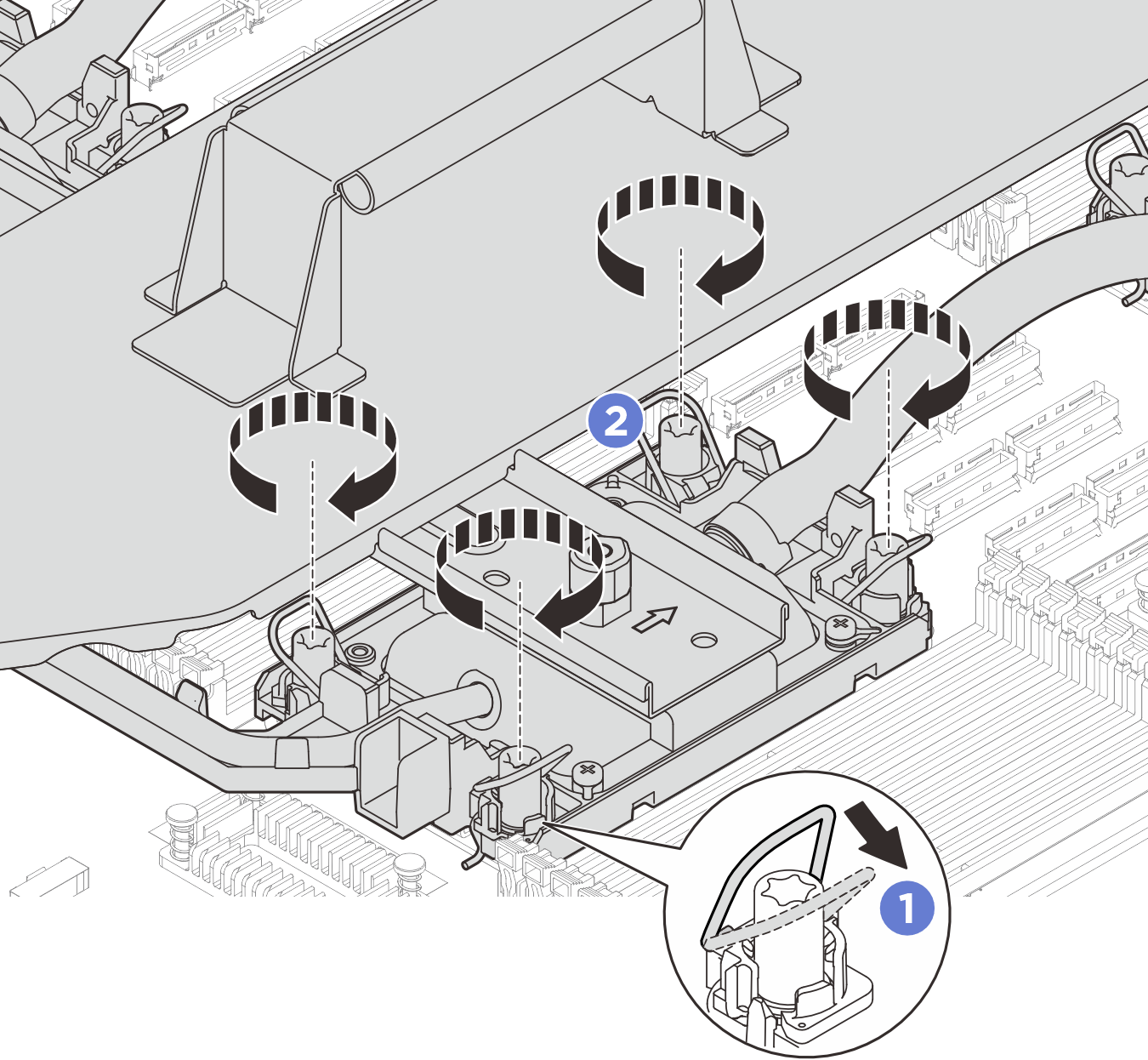

- ขันน็อตยึดให้แน่นเพื่อยึดส่วนประกอบแผ่นระบายความร้อน ใช้ไขควงหากจำเป็นรูปที่ 5. การติดตั้งส่วนประกอบแผ่นระบายความร้อน

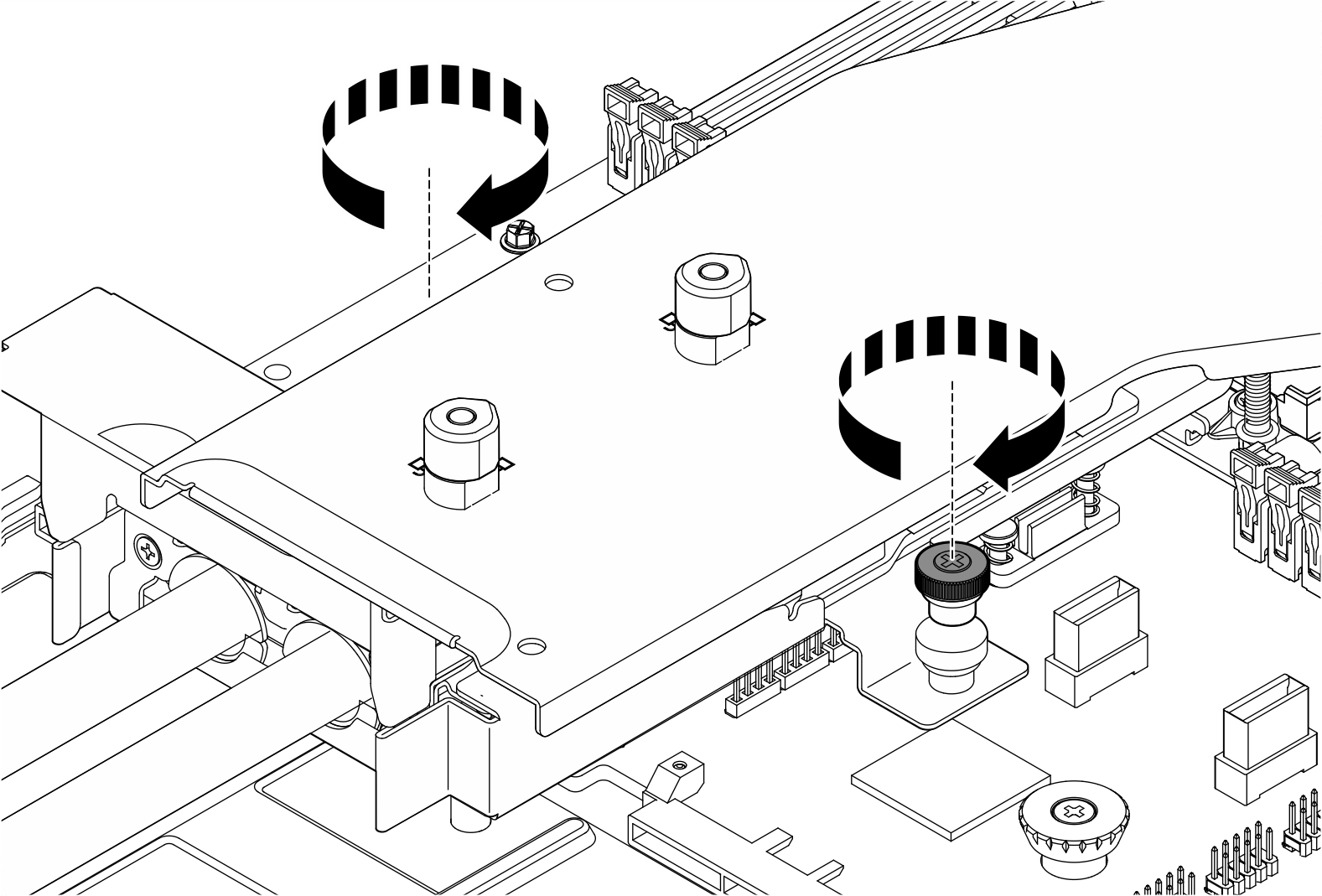

- ขันน็อต Torx T30 ทั้งหมดบนส่วนประกอบแผ่นระบายความร้อนให้แน่นรูปที่ 6. ขันน็อต Torx T30 ให้แน่น
- หมุนตัวเก็บสายกันเอียงออกด้านนอกจนกว่าจะเข้ากับขอเกี่ยวในช่องเสียบ
- ขันน็อต Torx T30 ให้แน่น ตามลำดับการติดตั้งที่แสดงบนฉลากส่วนประกอบแผ่นระบายความร้อน ขันสกรูจนแน่นจนขันต่อไม่ได้ จากนั้นตรวจสอบด้วยสายตาเพื่อดูให้แน่ใจว่าไม่มีช่องว่างระหว่างหัวสกรูที่อยู่ใต้ส่วนประกอบแผ่นระบายความร้อนและช่องเสียบโปรเซสเซอร์ (สำหรับการอ้างอิง แรงบิดที่ต้องใช้ในการขันน็อตให้แน่นคือ 10 +/– 2.0 lbf-in, 1.1 +/– 0.2 N-m.)

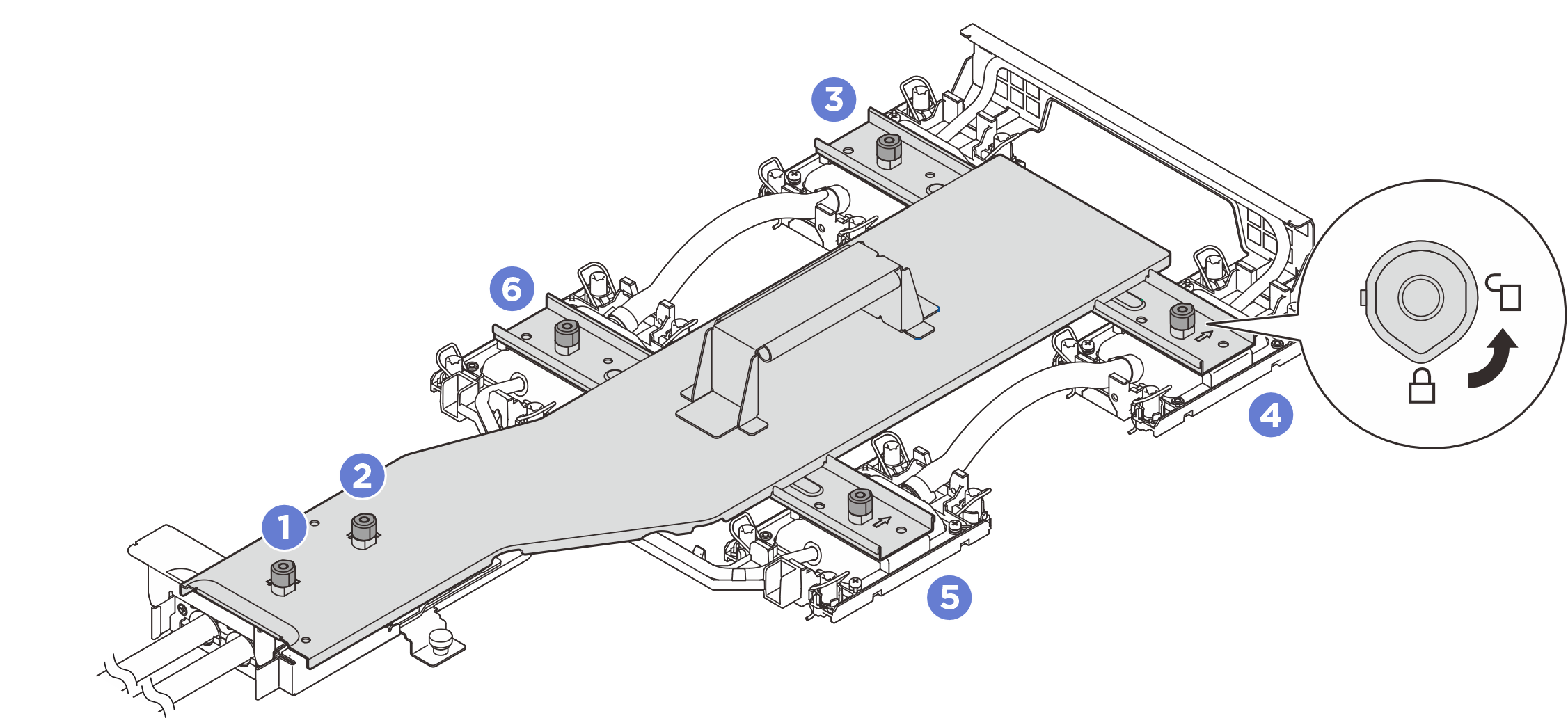

- หมุนพลันเจอร์ทั้งหมดทวนเข็มนาฬิกาไปยังตำแหน่งปลดล็อคตามลำดับการถอดที่แสดงบนฉลากตัวยึดรูปที่ 7. การคลายตัวยึดแผ่นระบายความร้อน

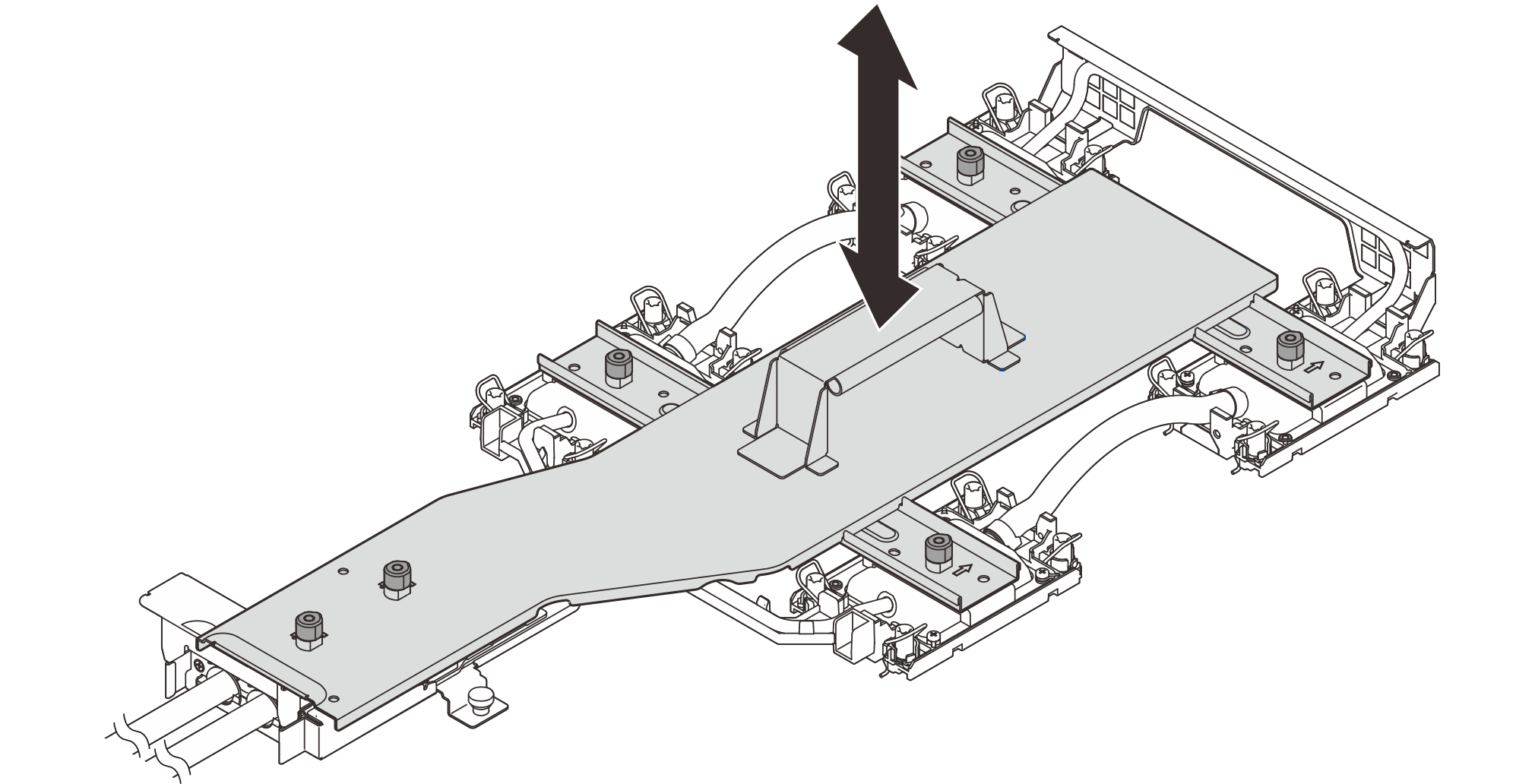

- ถอดตัวยึดแผ่นระบายความร้อนออกจากส่วนประกอบแผ่นระบายความร้อนรูปที่ 8. การถอดตัวยึดแผ่นระบายความร้อน

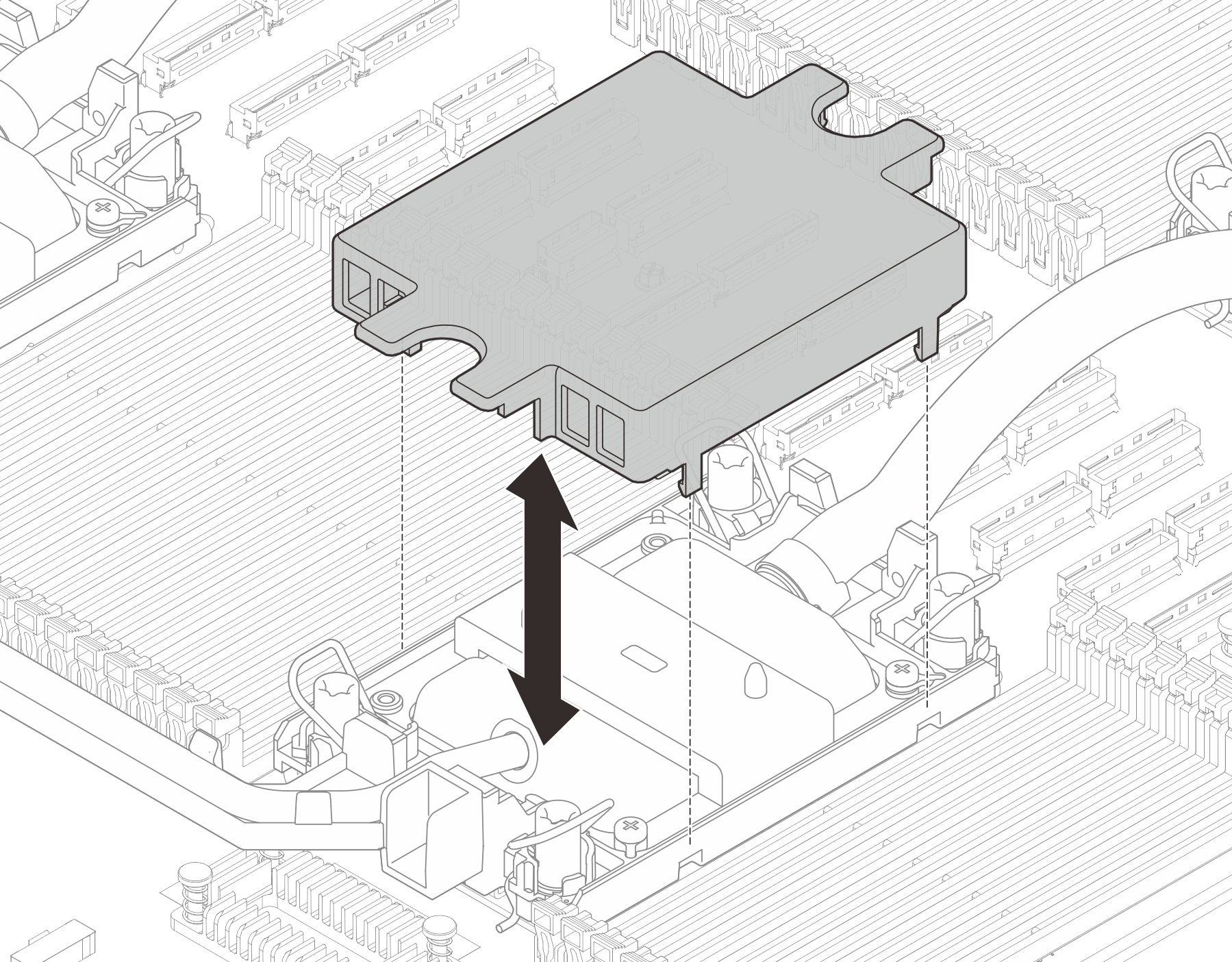

- ติดตั้งฝาครอบแผ่นระบายความร้อน กดฝาครอบลงตามภาพด้านล่างรูปที่ 9. การติดตั้งฝาครอบแผ่นระบายความร้อน

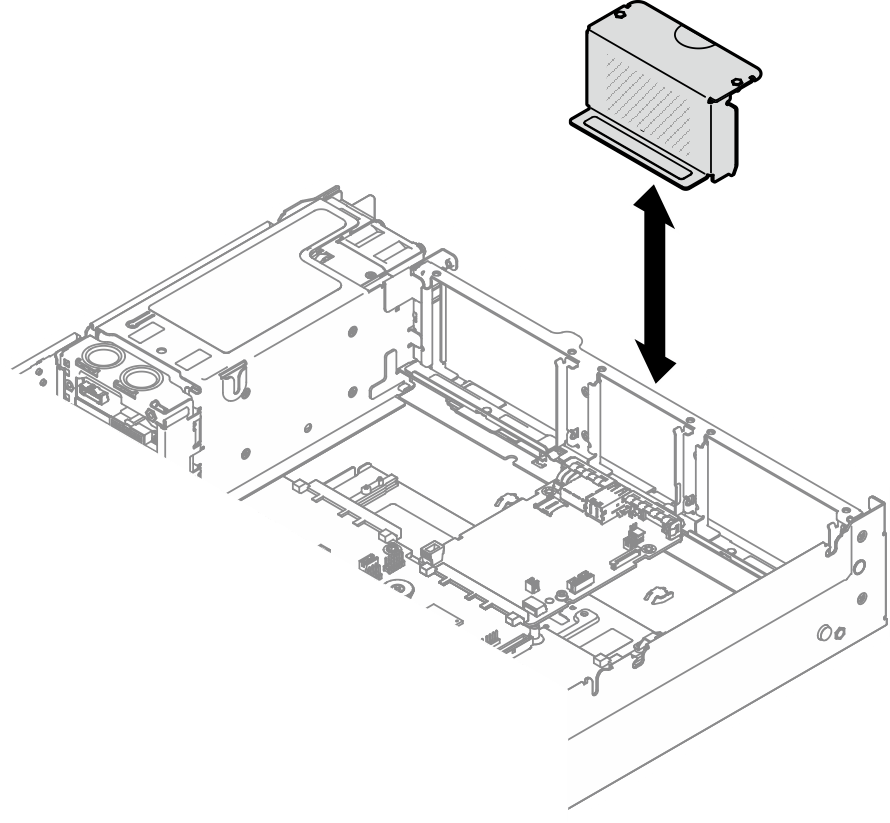

- ติดตั้งแผงครอบตัวยกรูปที่ 10. การติดตั้งแผงครอบตัวยก

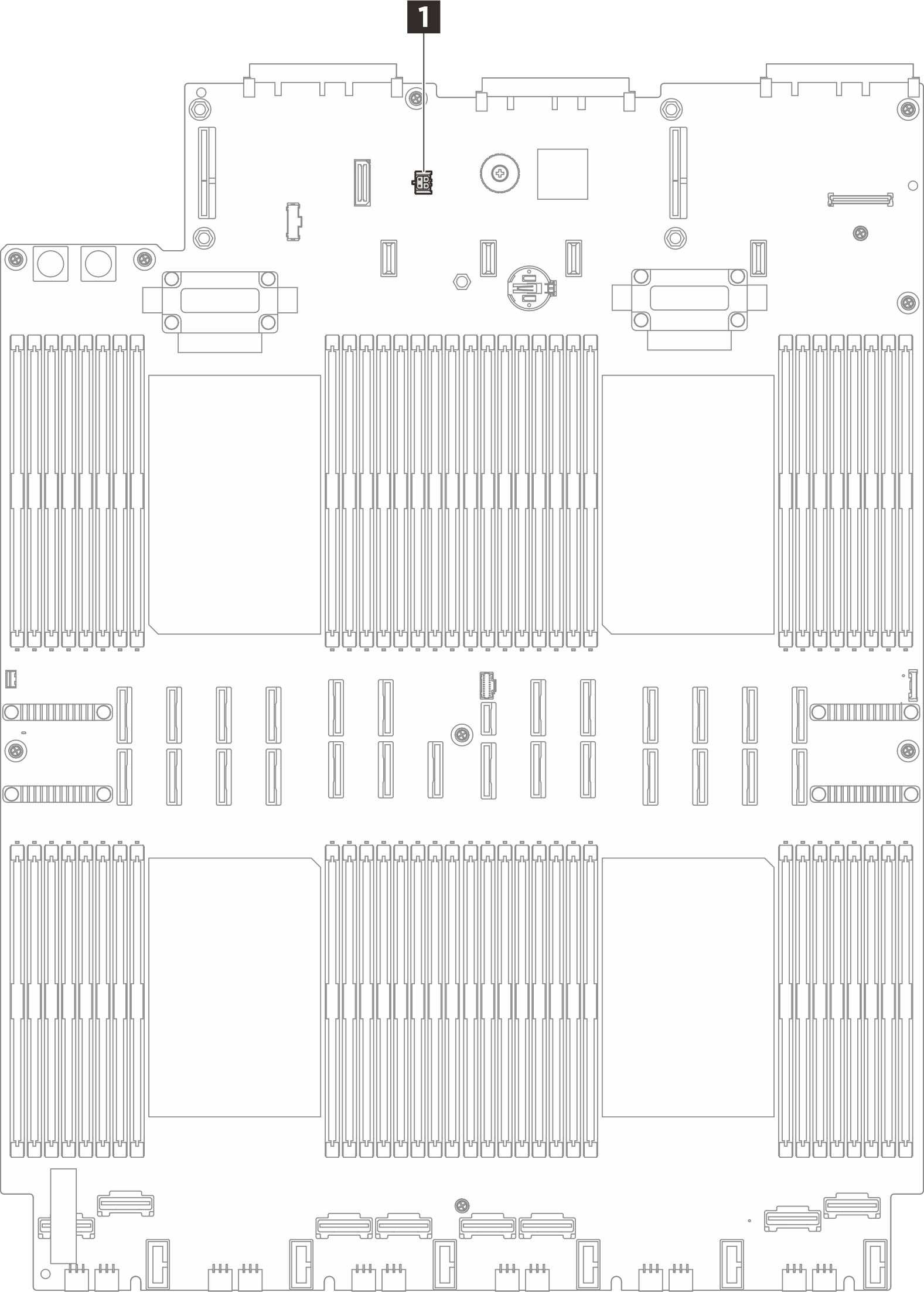

- เชื่อมต่อสายโมดูลเซนเซอร์ตรวจจับการรั่วไหลเข้ากับขั้วต่อบนส่วนประกอบแผงระบบรูปที่ 11. การเชื่อมต่อโมดูลเซนเซอร์ตรวจจับการรั่วไหล
1 ขั้วต่อเซนเซอร์ตรวจจับการรั่วไหล
หลังจากดำเนินการเสร็จ
- ติดตั้งโมดูลหน่วยความจำกลับเข้าที่ โปรดดู ติดตั้งโมดูลหน่วยความจำ
- ติดตั้งตัวยก PCIe อีกครั้ง โปรดดู ติดตั้งตัวยก PCIe
- ติดตั้งพัดลมและส่วนประกอบตัวครอบพัดลมกลับเข้าที่ โปรดดู ติดตั้งพัดลม และ ติดตั้งตัวครอบพัดลม
- ติดตั้งฝาครอบด้านบนด้านหลังกลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนข้างหลัง
- ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
- ติดตั้งเซิร์ฟเวอร์ลงในแร็ค โปรดดู ติดตั้งเซิร์ฟเวอร์ลงในราง
- ติดตั้งปลั๊ก Quick Connect เข้ากับท่อ ดู ติดตั้งท่อ (ระบบในแร็ค) หรือ ติดตั้งท่อ (ระบบในแถว)
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
