Instalar a placa do processador
Siga as instruções nesta seção para instalar a placa do processador.
Sobre esta tarefa
Uma placa do processador fornece diferentes conectores ou slots para conectar diferentes componentes ou periféricos do sistema para comunicação. A placa e a chapa metálica de suporte constituem uma base para o conjunto de placa-mãe. Se a placa do processador falhar, ela deverá ser substituída.
A remoção e instalação deste componente exigem técnicos treinados. Não tente removê-lo ou instalá-lo sem treinamento adequado.
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Vá para Site de download de drivers e software para ThinkSystem SR850 V4 para ver as atualizações de firmware e driver mais recentes para o seu servidor.
Acesse Atualizar o firmware para obter mais informações sobre ferramentas de atualização de firmware.
Procedimento
- Instale a placa de E/S do sistema.
Alinhe os contatos na placa de E/S do sistema com os slots na placa do processador e use as duas mãos para pressionar a placa de E/S do sistema e inseri-la levemente no conector.NotaPara evitar danos aos contatos da placa de E/S do sistema, garanta que a placa de E/S do sistema esteja alinhada corretamente com o conector na placa do processador e permaneça o mais horizontal possível durante a inserção.
Instale os parafusos para instalar a placa de E/S do sistema na chapa metálica de suporte.

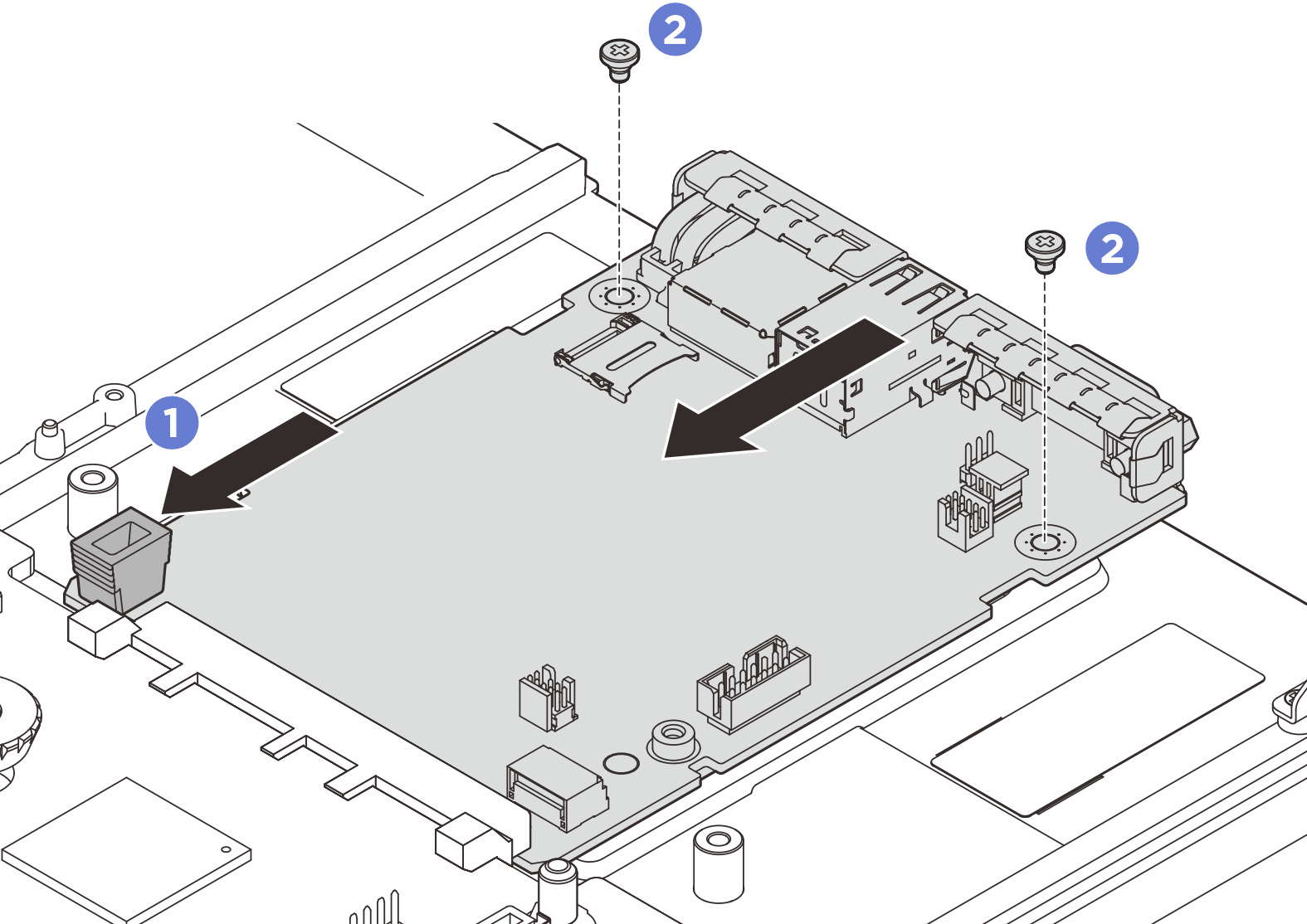

Figura 1. Instalação da placa de E/S do sistema
- Instale o conjunto de placa-mãe no servidor.
- Segure a alça de elevação frontal e o êmbolo traseiro no conjunto da placa-mãe. Em seguida, insira a extremidade traseira do conjunto da placa-mãe na parte traseira do chassi
- Abaixe a extremidade frontal do conjunto da placa-mãe no chassi.
Deslize o conjunto de placa-mãe em direção à parte traseira do chassi até ela se encaixar no lugar. Certifique-se de que os conectores traseiros do novo conjunto da placa-mãe sejam inseridos nos orifícios correspondentes no painel traseiro.

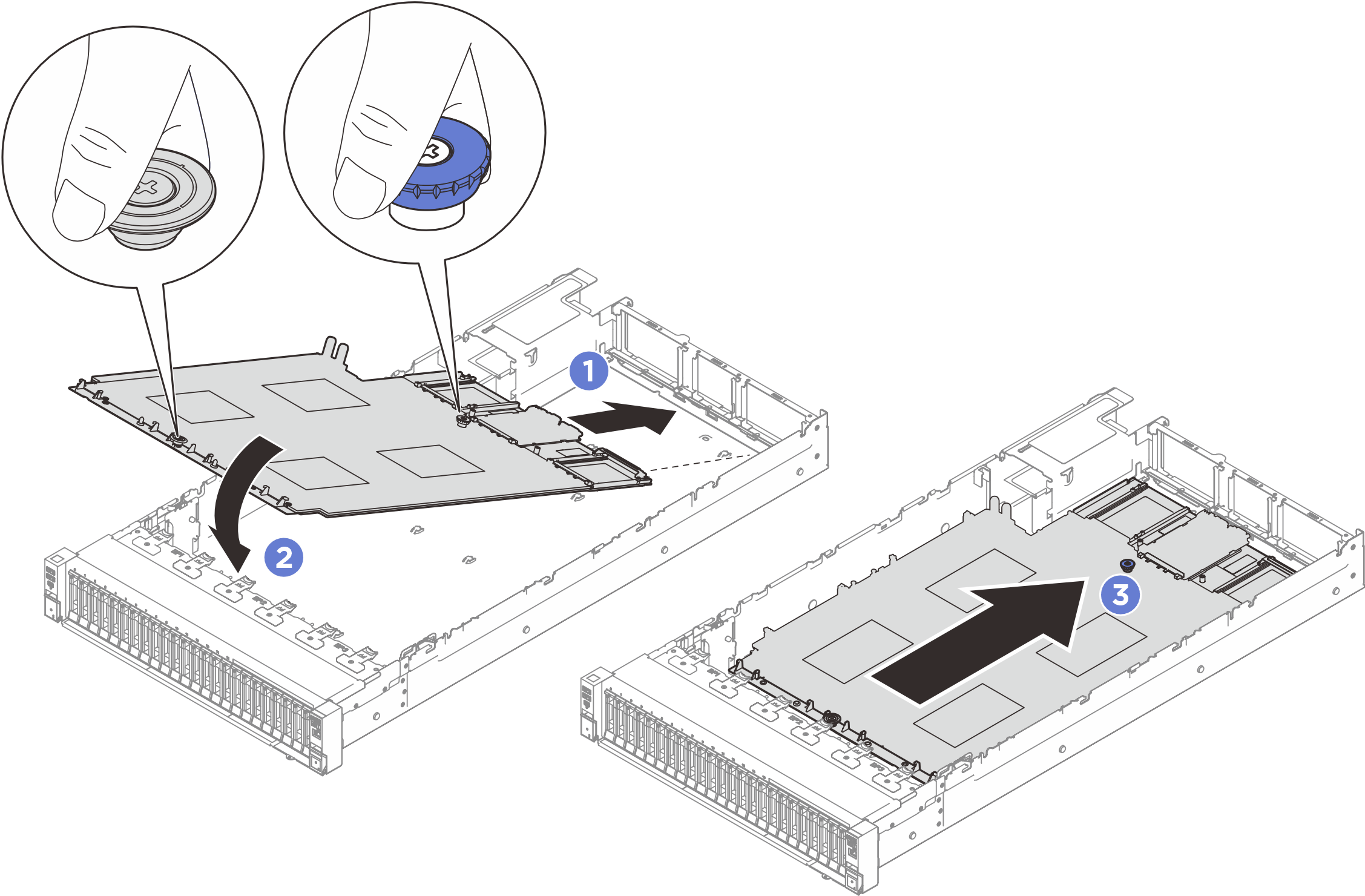

Figura 2. Instalação do conjunto de placa-mãe
Depois de concluir
- Reconecte todos os cabos ao conjunto de placa-mãe. Consulte Roteamento de cabos internos.
- Instale o cartão MicroSD, consulte Instalar o cartão MicroSD.
- Reinstale os módulos de memória. Consulte Instalar um módulo de memória.
- Reinstale os Lenovo Processor Neptune Core Modules. Consulte Instalar o Lenovo Processor Neptune Core Module.
- Reinstale os PHMs. Consulte Instalar um processador e um dissipador de calor.
- Reinstale a placa de distribuição de energia. Consulte Instalar a placa de distribuição de energia.
- Reinstale a chave de intrusão. Consulte Instalar a chave de intrusão.
- Reinstale o defletor de ar traseiro. Consulte Instalar o defletor de ar traseiro.
- Reinstale as placas riser PCIe. Consulte Instalar uma placa riser PCIe.
- Reinstale o defletor de ar frontal. Consulte Instalar o defletor de ar frontal.
- Reinstale os ventiladores e o conjunto do compartimento do ventilador. Consulte Instalar um ventilador e Instalar o compartimento do ventilador.
- Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
- Reinstale os módulos OCP se necessário. Consulte Instalar um módulo OCP.
- Reinstale as unidades de fonte de alimentação. Consulte Instalar uma unidade de fonte de alimentação hot-swap.
- Certifique-se de que todos os componentes tenham sido recolocados corretamente e que nenhuma ferramenta nem parafusos soltos tenham sido deixados dentro do servidor.
- Se o servidor estava instalado em um rack, reinstale o servidor no rack. Consulte Instalar o servidor nos trilhos.
- Reconecte os cabos de alimentação e quaisquer cabos que tenham sido removidos.
- Ligue o servidor e todos os dispositivos periféricos. Consulte Ligar o servidor.
- Atualize o firmware do FPGA HPM. Consulte Atualizar o firmware
- Atualize os dados vitais do produto (VPD) do conjunto de placa-mãe. Consulte Atualizar os Dados Vitais do Produto (VPD). O número do tipo de máquina e o número de série podem ser localizados na etiqueta de ID. Consulte Identificar o servidor e acessar o Lenovo XClarity Controller.
