Installazione della scheda del processore
Seguire le istruzioni riportate in questa sezione per installare la scheda del processore.
Informazioni su questa attività
Una scheda del processore fornisce diversi connettori o slot per collegare diversi componenti o periferiche del sistema per la comunicazione. La scheda e la piastra di supporto costituiscono una base per l'assieme della scheda di sistema. Se la scheda del processore non funziona, deve essere sostituita.
La rimozione e l'installazione di questo componente devono essere effettuate da tecnici qualificati. Non tentare di rimuoverlo o installarlo senza una formazione adeguata.
Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
Visitare il sito Sito Web per il download di driver e software per ThinkSystem SR850 V4 per visualizzare gli aggiornamenti più recenti di firmware e driver per il server in uso.
Per ulteriori informazioni sugli strumenti di aggiornamento del firmware, vedere Aggiornamento del firmware.
Procedura
- Installare la scheda I/O di sistema.
Allineare i contatti sulla scheda I/O di sistema agli slot sulla scheda del processore e utilizzare entrambe le mani per spingere la scheda I/O di sistema e inserirla delicatamente nel connettore.NotaPer evitare che i contatti della scheda I/O di sistema vengano danneggiati, assicurarsi che la scheda I/O di sistema sia allineata correttamente al connettore sulla scheda del processore e venga mantenuta il più possibile in posizione orizzontale durante l'inserimento.
Inserire le viti per installare la scheda di I/O di sistema sulla piastra di supporto in metallo.

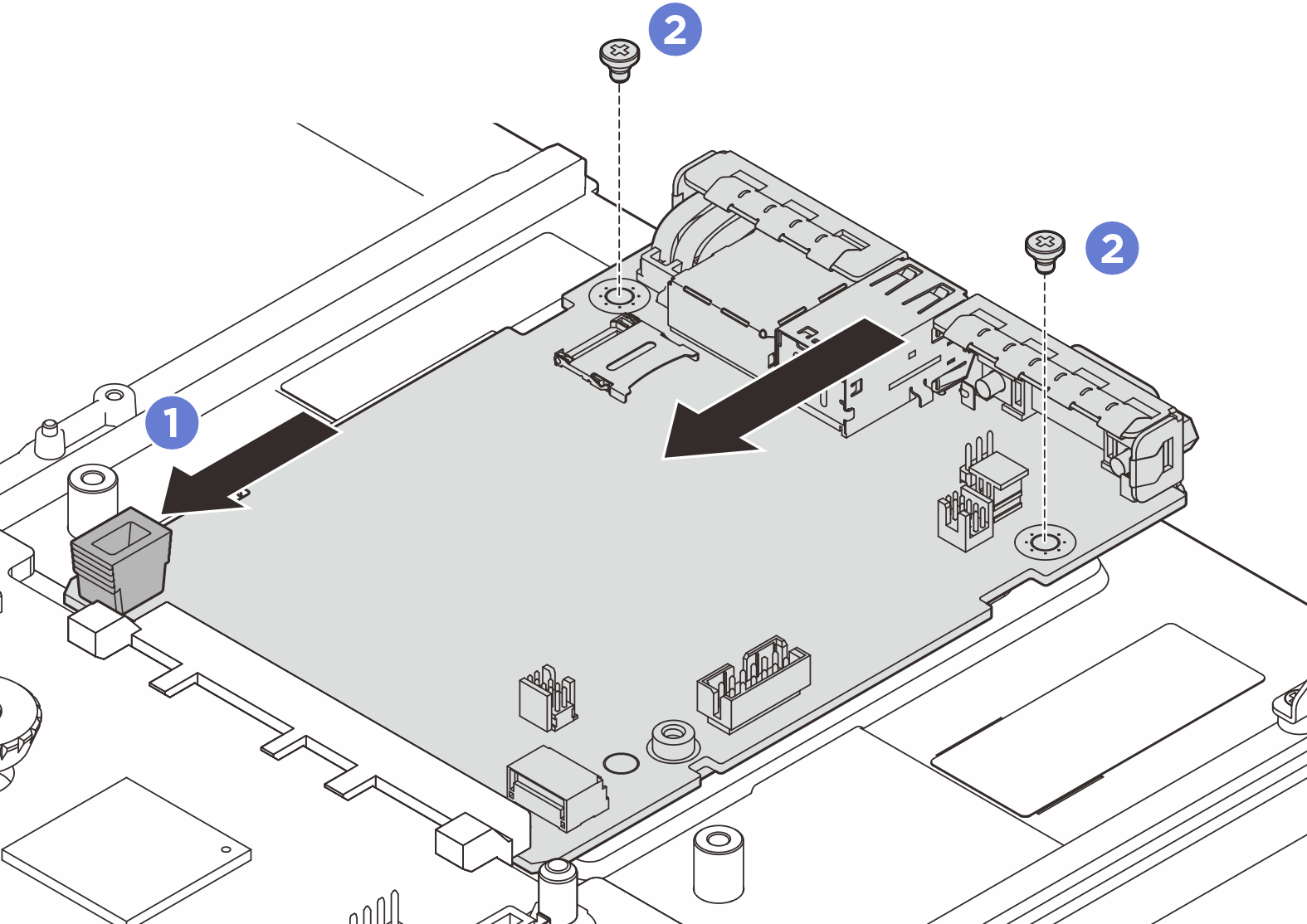

Figura 1. Installazione della scheda I/O di sistema
- Installare l'assieme della scheda di sistema nel server.
- Tenere la maniglia di sollevamento anteriore e la manopola posteriore sull'assieme della scheda di sistema, quindi inserire l'estremità posteriore dell'assieme della scheda di sistema nella parte posteriore dello chassis.
- Abbassare l'estremità anteriore dell'assieme della scheda di sistema all'interno dello chassis.
Far scorrere l'assieme della scheda di sistema verso la parte posteriore dello chassis, finché non scatta in posizione. Assicurarsi che i connettori posteriori sul nuovo assieme della scheda di sistema siano inseriti nei fori corrispondenti nel pannello posteriore.

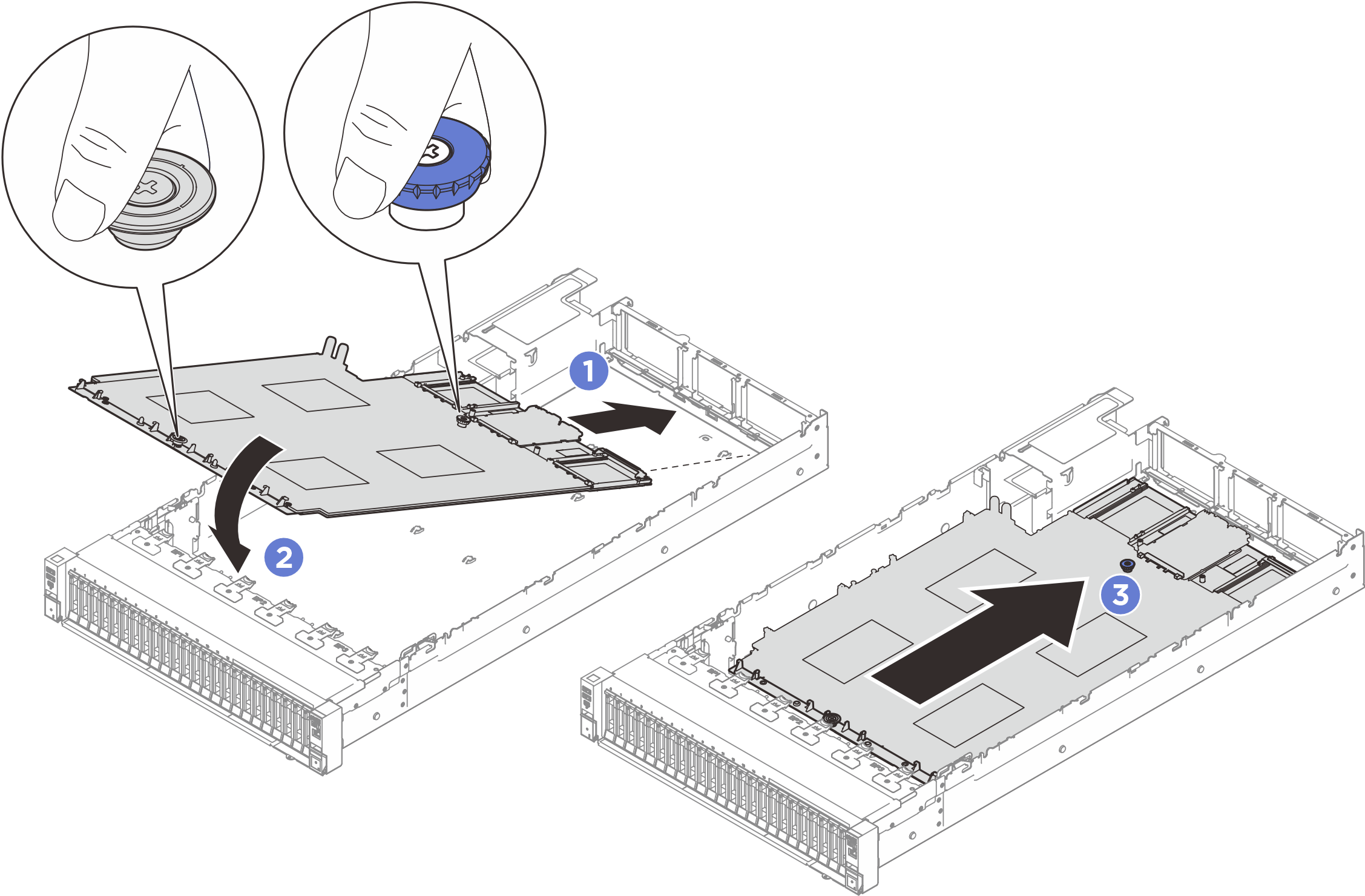

Figura 2. Installazione dell'assieme della scheda di sistema
Dopo aver terminato
- Ricollegare tutti i cavi all'assieme della scheda di sistema. Vedere Instradamento dei cavi interni.
- Installare la scheda MicroSD, vedere Installazione della scheda MicroSD.
- Reinstallare i moduli di memoria. Vedere Installazione di un modulo di memoria.
- Reinstallare i Lenovo Processor Neptune Core Module. Vedere Installazione del Lenovo Processor Neptune Core Module.
- Reinstallare i PHM. Vedere Installazione di un processore e un dissipatore di calore.
- Reinstallare la scheda di distribuzione dell'alimentazione. Vedere Installazione della scheda di distribuzione dell'alimentazione.
- Reinstallare lo switch di intrusione. Vedere Installazione dello switch di intrusione.
- Reinstallare il deflettore d'aria posteriore. Vedere Installazione del deflettore d'aria posteriore.
- Reinstallare le schede verticali PCIe. Vedere Installazione di una scheda verticale PCIe.
- Reinstallare il deflettore d'aria anteriore. Vedere Installazione del deflettore d'aria anteriore.
- Reinstallare le ventole e l'assieme dell'alloggiamento della ventola. Vedere Installazione di una ventola e Installazione dell'alloggiamento della ventola.
- Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
- Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
- Reinstallare i moduli OCP se necessario. Vedere Installazione di un modulo OCP.
- Reinstallare le unità di alimentazione. Vedere Installazione di un'unità di alimentazione hot-swap.
- Accertarsi che tutti i componenti siano stati riassemblati correttamente e che all'interno del server non siano rimasti utensili o viti non utilizzate.
- Se il server era installato in un rack, reinstallare il server nel rack. Vedere Installazione del server nelle guide.
- Collegare nuovamente i cavi di alimentazione e gli altri cavi rimossi.
- Accendere il server e le periferiche. Vedere Accensione del server.
- Aggiornare il firmware HPM FPGA. Vedere Aggiornamento del firmware
- Aggiornare i dati VPD (Vital Product Data) dell'assieme della scheda di sistema. Vedere Aggiornamento dei dati vitali del prodotto (VPD). Il numero del tipo di macchina e il numero di serie sono riportati sull'etichetta ID. Vedere Identificazione del server e accesso a Lenovo XClarity Controller.
