프로세서 보드 설치

이 섹션의 지침에 따라 프로세서 보드를 설치하십시오.

이 작업 정보

프로세서 보드는 통신을 위해 시스템의 여러 다른 구성 요소나 주변 장치를 연결하기 위한 다양한 커넥터 또는 슬롯을 제공합니다. 보드와 지지 판금이 시스템 보드 어셈블리의 베이스를 구성합니다. 프로세서 보드에 장애가 발생하면 교체해야 합니다.

중요사항

이 구성 요소를 제거하고 설치하려면 숙련된 서비스 기술자가 필요합니다. 적절한 교육을 받지 않은 경우 제거 또는 설치를 시도하지 마십시오.

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.
펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

절차

  1. 시스템 I/O 보드를 설치하십시오.
    1. 시스템 I/O 보드의 접촉면을 프로세서 보드의 슬롯에 맞춘 다음 양손으로 시스템 I/O 보드를 밀어 커넥터에 살짝 삽입하십시오.
      주
      시스템 I/O 보드의 접촉면이 손상되지 않도록 하려면 시스템 I/O 보드가 프로세서 보드의 커넥터와 올바르게 정렬되고 삽입하는 동안 가능한 한 수평 상태를 유지해야 합니다.
    2. 나사를 조여 지지 판금에 시스템 I/O 보드를 설치하십시오.

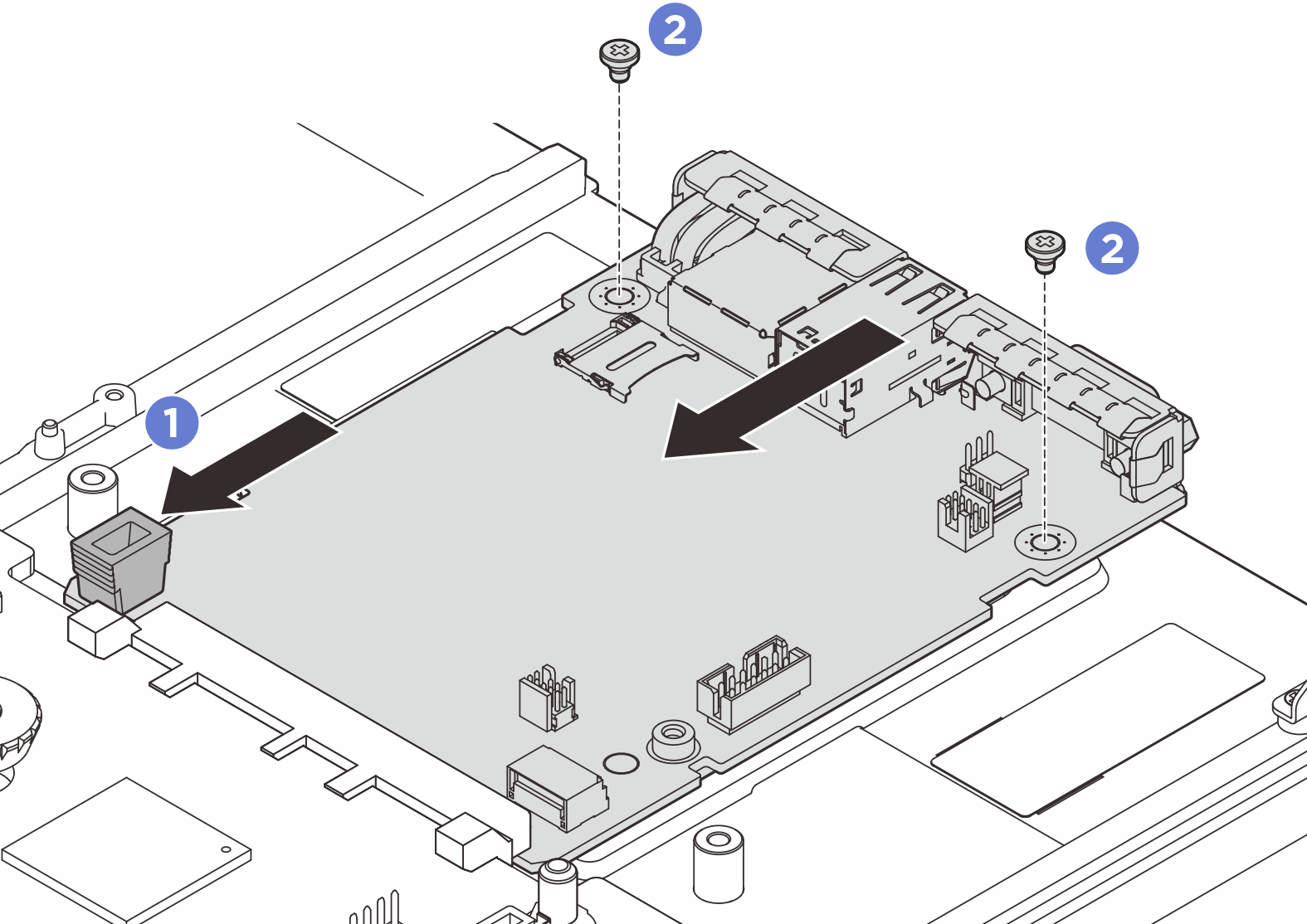

    그림 1. 시스템 I/O 보드 설치
    System I/O board installation
  2. 서버에 시스템 보드 어셈블리를 설치하십시오.
    1. 시스템 보드 어셈블리의 앞쪽 리프팅 핸들과 뒤쪽 플런저를 잡은 다음 시스템 보드 어셈블리의 뒤쪽 끝을 섀시 뒤쪽에 삽입하십시오.
    2. 시스템 보드 어셈블리의 앞쪽 끝을 섀시 안으로 넣으십시오.
    3. 시스템 보드 어셈블리를 딸깍하고 제자리에 들어갈 때까지 섀시의 뒤쪽으로 미십시오. 새 시스템 보드 어셈블리의 뒷면 커넥터가 뒷면 패널의 해당하는 홈에 삽입되었는지 확인하십시오.

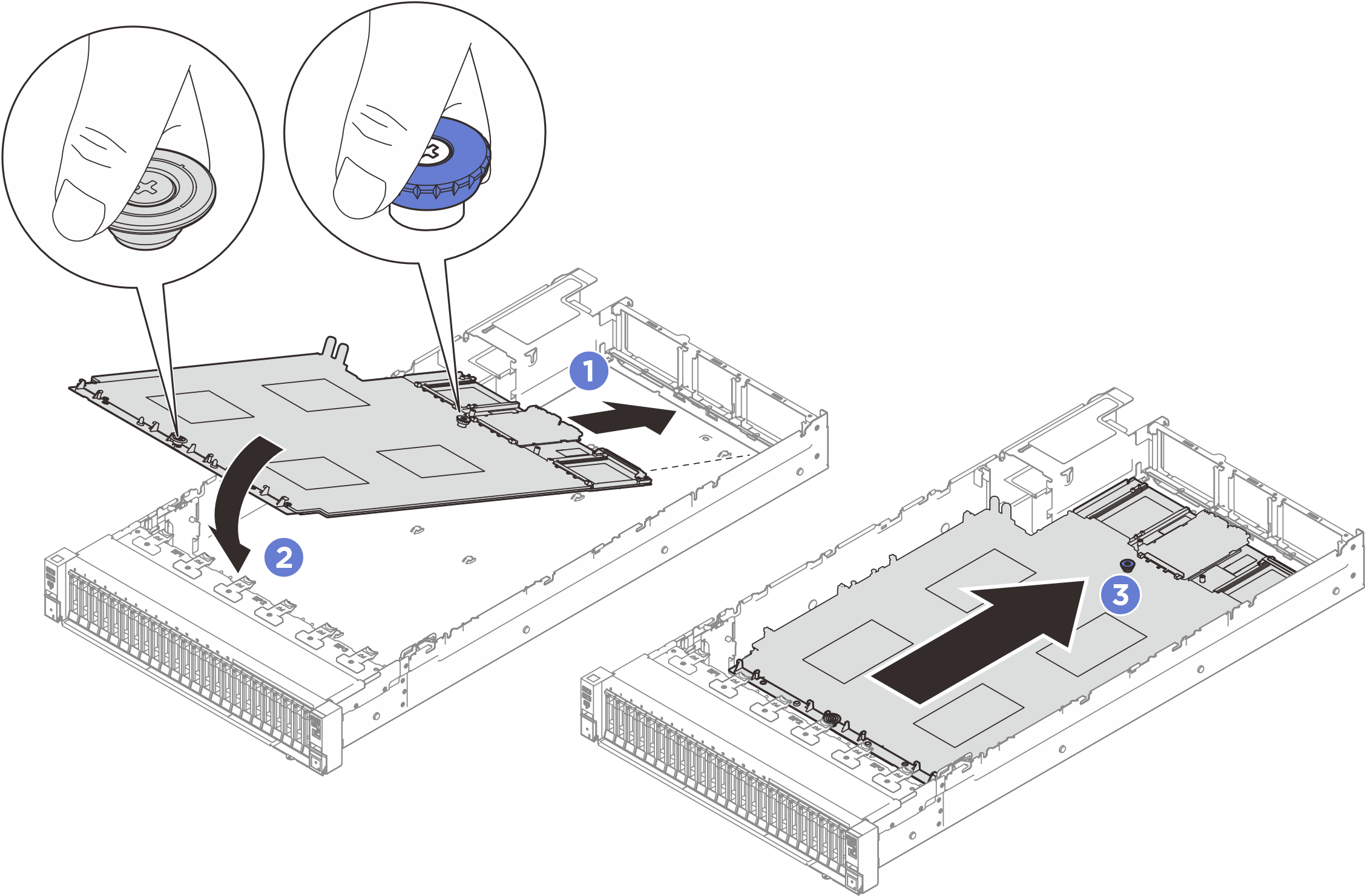

    그림 2. 시스템 보드 어셈블리 설치
    System board assembly installation

완료한 후

  1. 시스템 보드 어셈블리에 모든 케이블을 다시 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.
  2. MicroSD 카드를 설치하십시오(MicroSD 카드 설치 참조).
  3. 메모리 모듈을 다시 설치하십시오. 메모리 모듈 설치의 내용을 참조하십시오.
  4. Lenovo Processor Neptune Core Module을 다시 설치합니다. Lenovo Processor Neptune Core Module 설치의 내용을 참조하십시오.
  5. PHM을 다시 설치하십시오. 프로세서 및 방열판 설치의 내용을 참조하십시오.
  6. 전원 분배 보드를 다시 설치합니다. 전원 분배 보드 설치의 내용을 참조하십시오.
  7. 침입 스위치를 다시 설치하십시오. 침입 스위치 설치의 내용을 참조하십시오.
  8. 뒷면 공기 조절 장치를 다시 설치하십시오. 뒷면 공기 조절 장치 설치의 내용을 참조하십시오.
  9. PCIe 라이저를 다시 설치하십시오. PCIe 라이저 설치의 내용을 참조하십시오.
  10. 앞면 공기 조절 장치를 다시 설치하십시오. 앞면 공기 조절 장치 설치의 내용을 참조하십시오.
  11. 팬 및 팬 케이지 어셈블리를 다시 설치하십시오. 팬 설치 및 팬 케이지 설치의 내용을 참조하십시오.
  12. 뒤쪽 윗면 덮개를 다시 설치하십시오. 뒷면 윗면 덮개 설치의 내용을 참조하십시오.
  13. 앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.
  14. 필요한 경우 OCP 모듈을 다시 설치하십시오. OCP 모듈 설치의 내용을 참조하십시오.
  15. 전원 공급 장치를 다시 설치하십시오. 핫 스왑 전원 공급 장치 유닛 설치의 내용을 참조하십시오.
  16. 모든 구성 요소가 올바르게 다시 조립되었는지 확인하고, 도구나 풀린 나사가 서버 내부에 남아 있지 않은지 확인하십시오.
  17. 서버가 랙에 설치되어 있었다면 랙에 서버를 다시 설치하십시오. 레일에 서버 설치의 내용을 참조하십시오.
  18. 전원 코드와 제거했던 케이블을 다시 연결하십시오.
  19. 서버와 주변 장치의 전원을 켜십시오. 서버 전원 켜기의 내용을 참조하십시오.
  20. HPM FPGA 펌웨어를 업데이트합니다. 펌웨어 업데이트
  21. 시스템 보드 어셈블리의 필수 제품 데이터(VPD)를 업데이트하십시오. VPD(필수 제품 데이터) 업데이트의 내용을 참조하십시오. 시스템 유형 번호 및 일련 번호는 ID 레이블에서 찾을 수 있습니다. 서버 식별 및 Lenovo XClarity Controller 액세스.
