背面壁の取り付け
背面壁を取り付けるには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。
このタスクについて
重要
- 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
- コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
手順

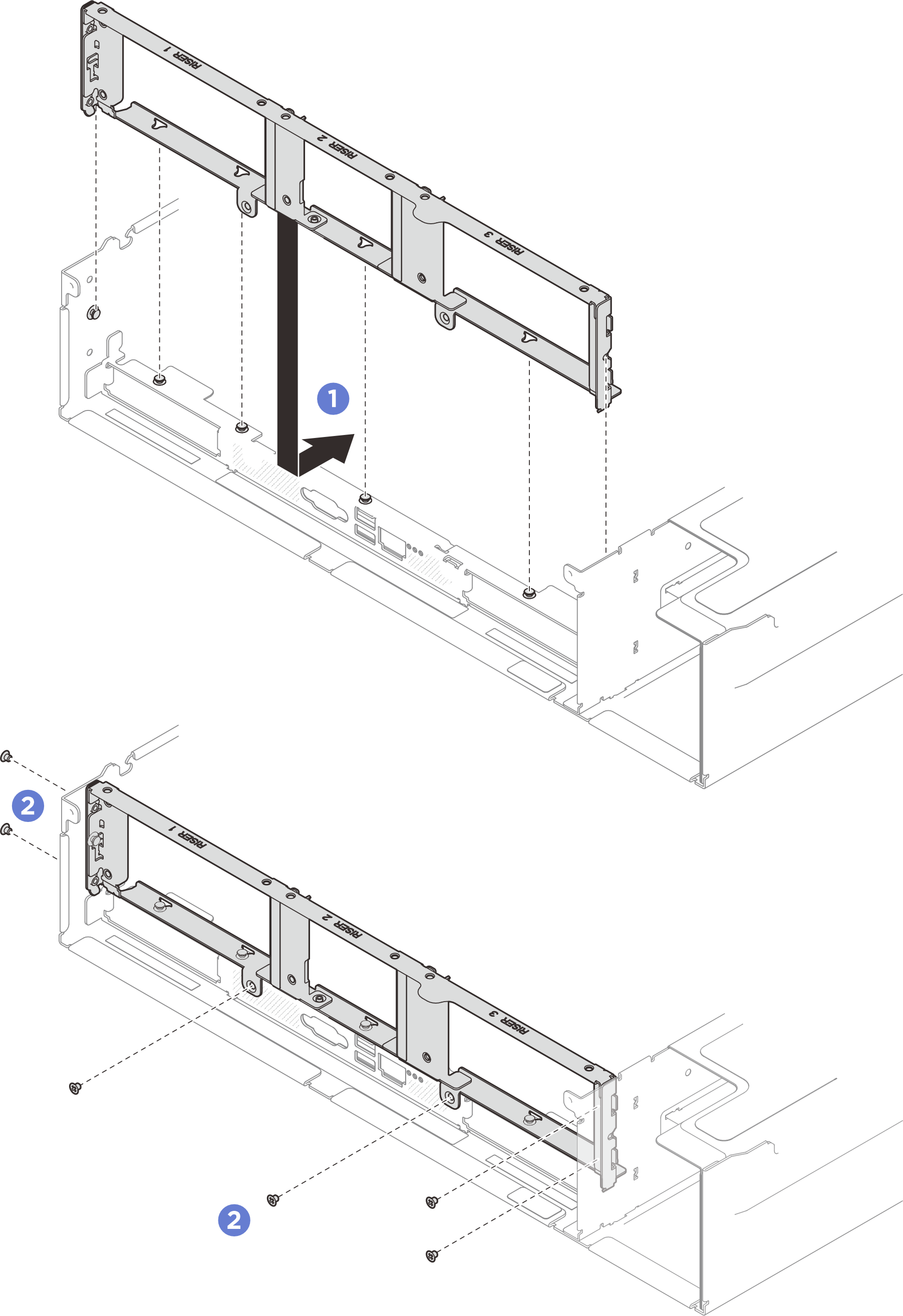

背面壁を下げて、シャーシの 6 つの位置合わせピンと合わせた後、所定の位置に収まるまで背面壁をサーバー前面に向けて前方にスライドさせます。
背面壁をシャーシに固定するための 6 本のねじを締めます。図 1. 背面の壁の取り付け注背面壁の外観は、図のものと若干異なる場合があります。
完了したら
- PCIe ライザーを再取り付けします。PCIe ライザーの取り付けを参照してください。
- 背面トップ・カバーを再び取り付けます。背面トップ・カバーの取り付けを参照してください。
- 前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。
- 部品交換を完了します。部品交換の完了を参照してください。
