Installazione della parete posteriore
Seguire le istruzioni riportate in questa sezione per installare la parete posteriore. Questa procedura deve essere eseguita da un tecnico qualificato.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
Procedura
Abbassare la parete posteriore e allinearla ai sei piedini di allineamento sullo chassis, quindi far scorrere la parete posteriore in avanti verso la parte anteriore del server fino al corretto posizionamento.

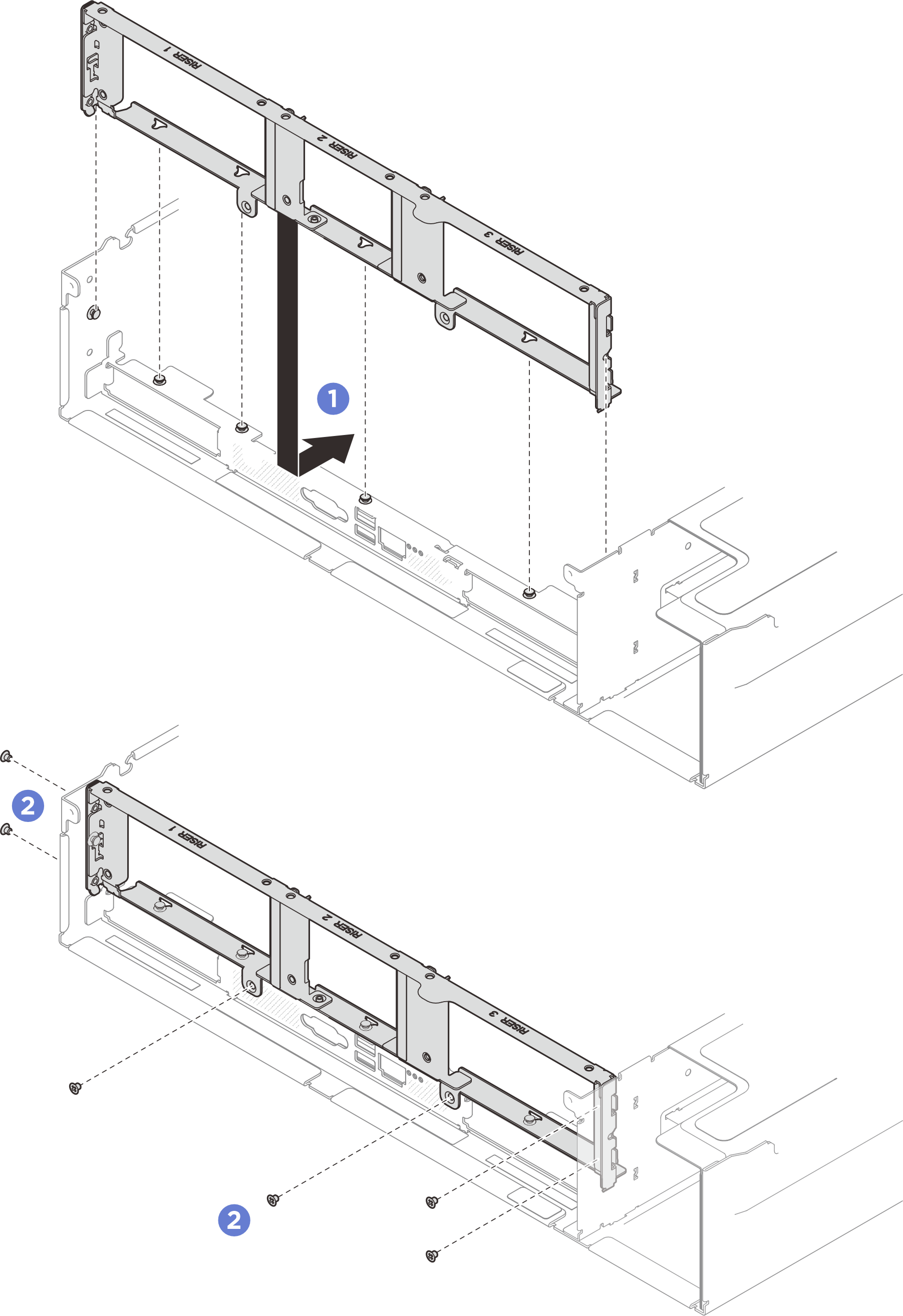

Stringere le sei viti per fissare la parete posteriore allo chassis.Figura 1. Installazione della parete posterioreNotaLa parete posteriore potrebbe avere un aspetto leggermente diverso rispetto dalla figura.
Dopo aver terminato
- Reinstallare le schede verticali PCIe. Vedere Installazione di una scheda verticale PCIe.
- Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
- Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
Video dimostrativo
