Installation de la paroi arrière
Suivez les instructions de la présente section pour installer la paroi arrière. Cette procédure doit être exécutée par un technicien qualifié.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Procédure
Abaissez la paroi arrière et alignez-la sur les six broches d’alignement du châssis. Ensuite, faites coulisser la paroi arrière vers l’avant du serveur, jusqu’à ce qu’elle s’enclenche.

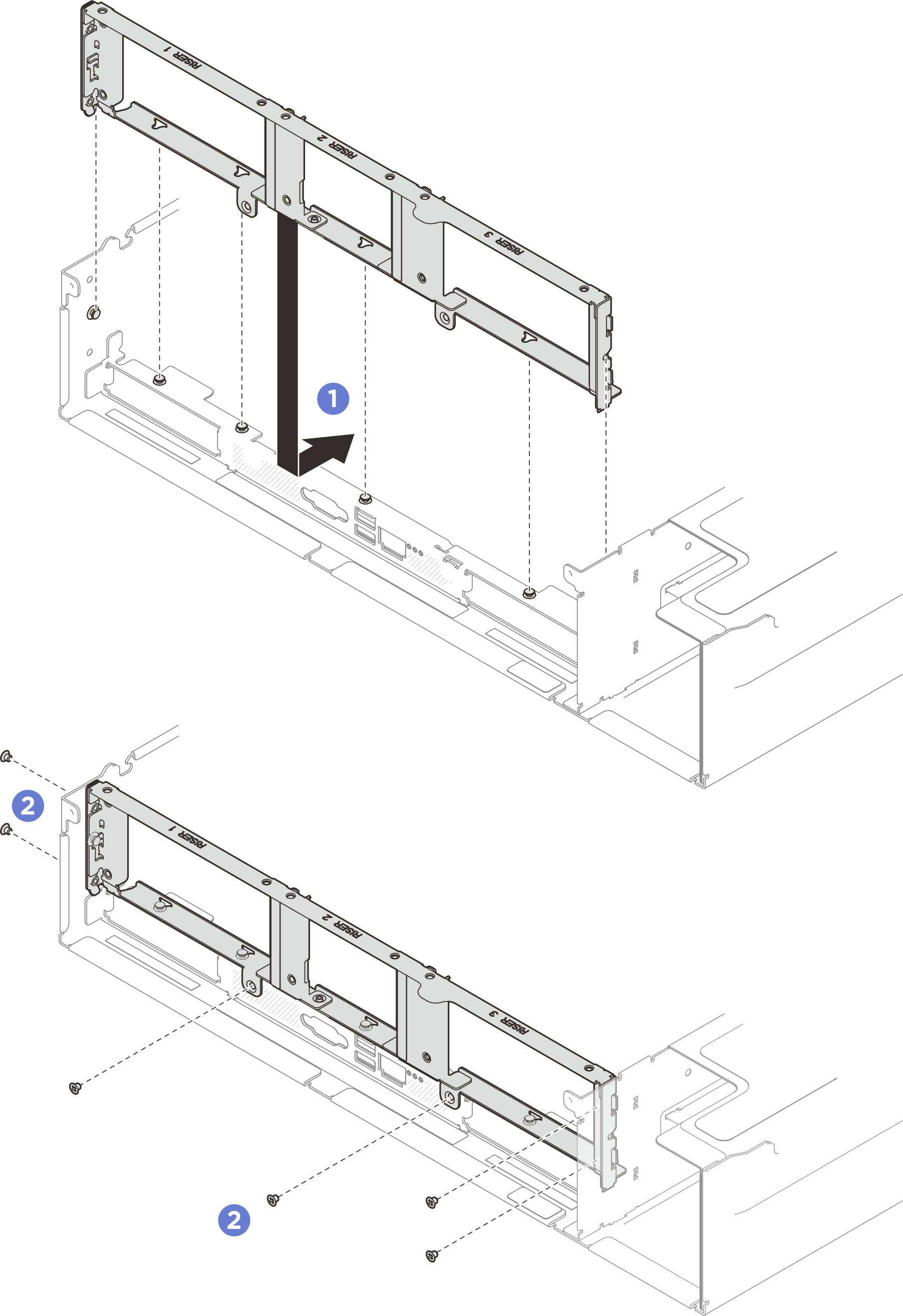

Serrez les six vis qui maintiennent la paroi arrière au châssis.Figure 1. Installation du support mural arrièreRemarqueLa paroi arrière peut sembler légèrement différente de l’illustration.
Après avoir terminé
- Réinstallez les cartes mezzanines PCIe. Voir Installation d’une carte mezzanine PCIe.
- Réinstallez le carter supérieur arrière. Voir Installation du carter supérieur arrière.
- Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
