뒷면 벽 설치

이 섹션의 지침에 따라 뒷면 벽을 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

주의
  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

절차

  1. 뒷면 벽을 내려 섀시에 있는 정렬 핀 6개에 맞춘 다음 제자리에 고정될 때까지 뒷면 벽을 서버 앞쪽으로 미십시오.
  2. 나사 6개를 조여 뒷면 벽을 섀시에 고정하십시오.

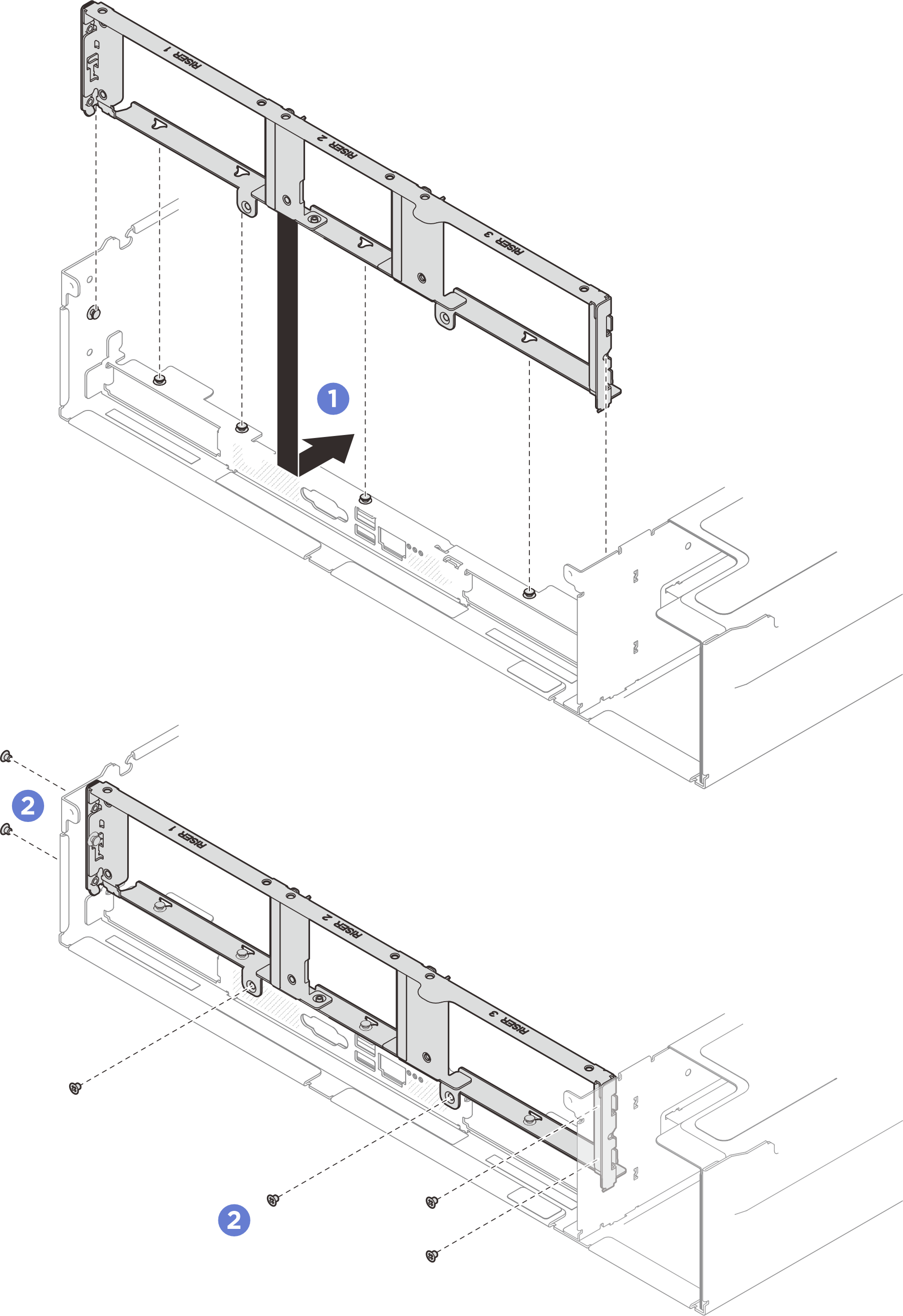

    그림 1. 뒷면 벽 설치
    주
    뒷면 벽은 그림과 약간 다를 수 있습니다.

    Rear wall installation

완료한 후

  1. PCIe 라이저를 다시 설치하십시오. PCIe 라이저 설치의 내용을 참조하십시오.
  2. 뒤쪽 윗면 덮개를 다시 설치하십시오. 뒷면 윗면 덮개 설치의 내용을 참조하십시오.
  3. 앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.
  4. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.

데모 비디오

YouTube에서 절차 시청하기
