ติดตั้งโมดูลพลังงานแบบแฟลช
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งโมดูลพลังงานแบบแฟลช
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
ขั้นตอน

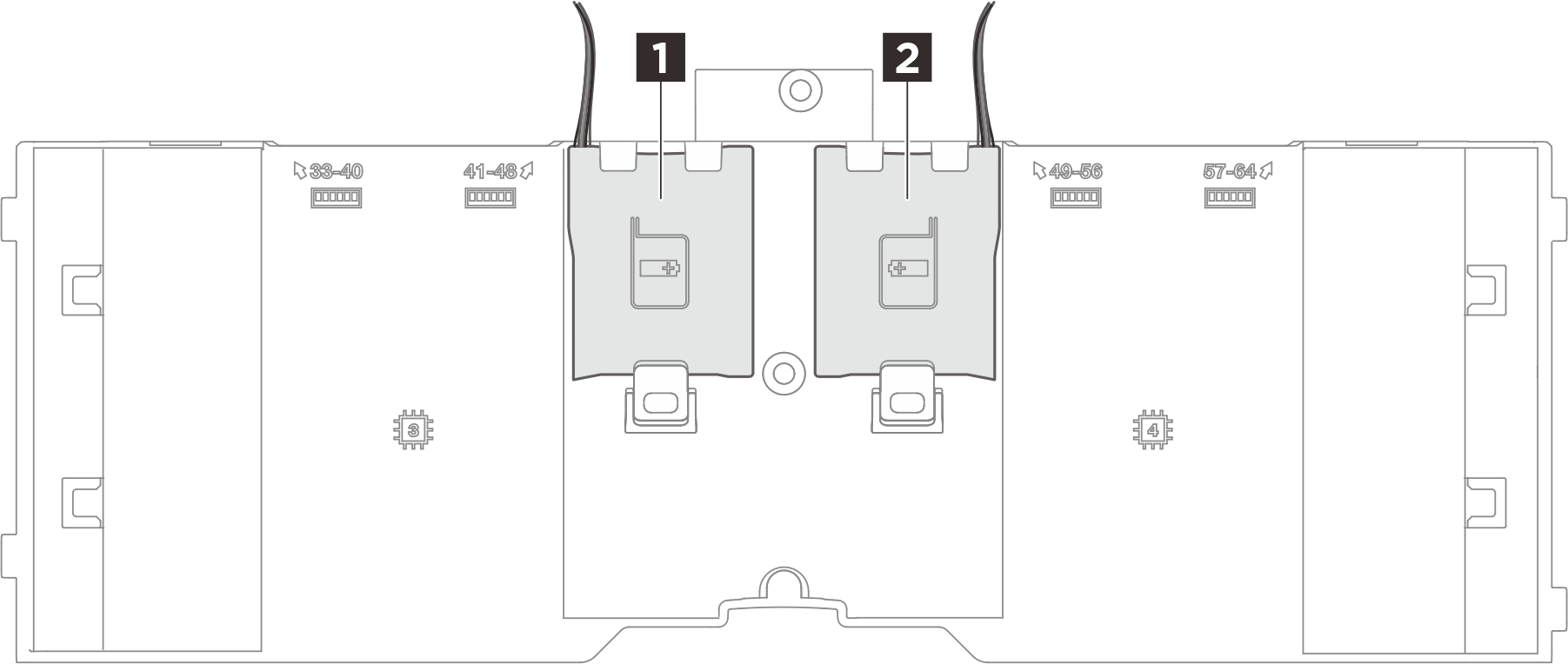

- ค้นหาช่องเสียบโมดูลพลังงานแบบแฟลชบนแผ่นกั้นลมด้านหน้ารูปที่ 1. ตำแหน่งช่องเสียบโมดูลพลังงานแบบแฟลช
1 ช่องเสียบโมดูลพลังงานแบบแฟลช 1 2 ช่องเสียบโมดูลพลังงานแบบแฟลช 2 - ติดตั้งโมดูลพลังงานแบบแฟลช
สังเกตการจัดแนวของโมดูลพลังงานแบบแฟลช แล้วค่อยๆ เสียบโมดูลพลังงานแบบแฟลชลงในคลิปยึดที่ด้านหนึ่งตามภาพ
กดโมดูลพลังงานแบบแฟลชอีกด้านหนึ่งลงไปจนกว่าจะยึดเข้าที่
รูปที่ 2. การติดตั้งโมดูลพลังงานแบบแฟลช
- เชื่อมต่อสายโมดูลพลังงานแบบแฟลชเข้ากับสายต่อขยายรูปที่ 3. การต่อสายโมดูลพลังงานแบบแฟลช
หลังจากดำเนินการเสร็จ
- ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
- หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
