Installation d’un module d’alimentation flash
Suivez les instructions de cette section pour installer un module d'alimentation flash.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Procédure

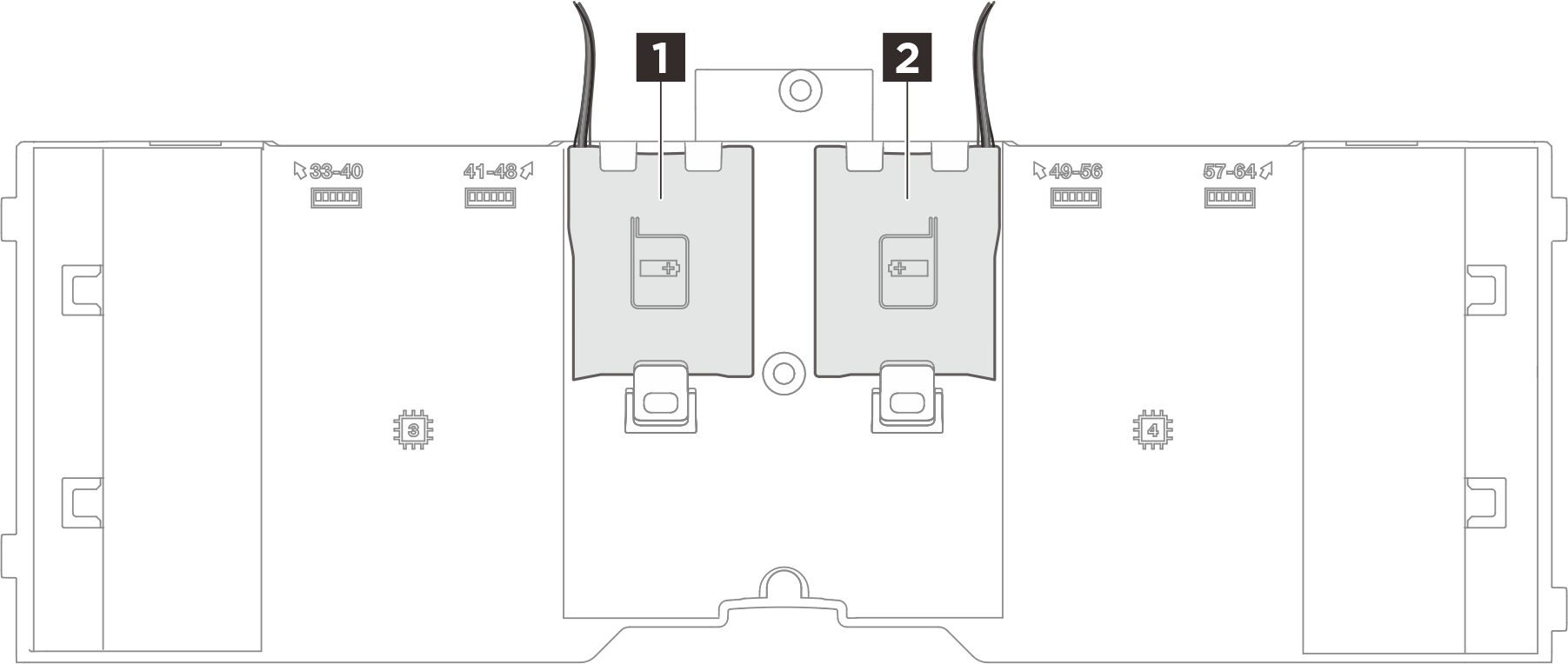

- Repérez le module d’alimentation flash sur la grille d’aération avant.Figure 1. Emplacement du module d'alimentation Flash
1 Emplacement 1 du module d'alimentation Flash 2 Emplacement 2 du module d'alimentation Flash - Installez le module d'alimentation flash.
Notez l’orientation du module d’alimentation flash ; ensuite, insérez délicatement le module d’alimentation flash dans les pattes de retenue situées sur l’un des côtés, comme indiqué.
Appuyez sur le module d’alimentation flash de l’autre côté jusqu’à ce qu’il se mette en place.

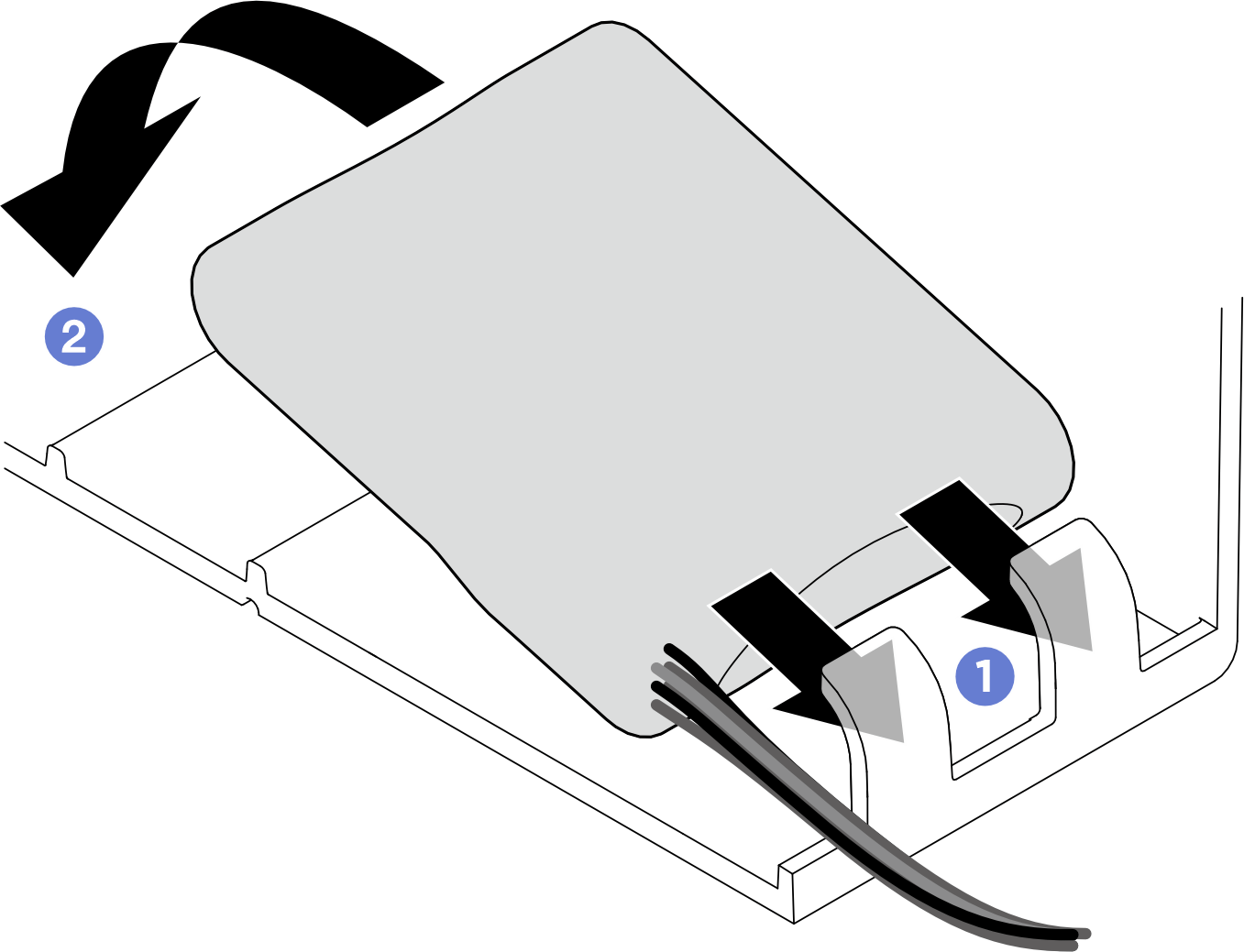

Figure 2. Installation du module d'alimentation flash
- Connectez le câble du module d’alimentation flash à la rallonge.Figure 3. Connexion du câble du module d’alimentation flash
Après avoir terminé
- Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
- Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
