Установка модуля питания флэш-памяти
Следуйте инструкциям в этом разделе, чтобы установить модуль питания флэш-памяти.
Об этой задаче
Внимание
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.
Процедура

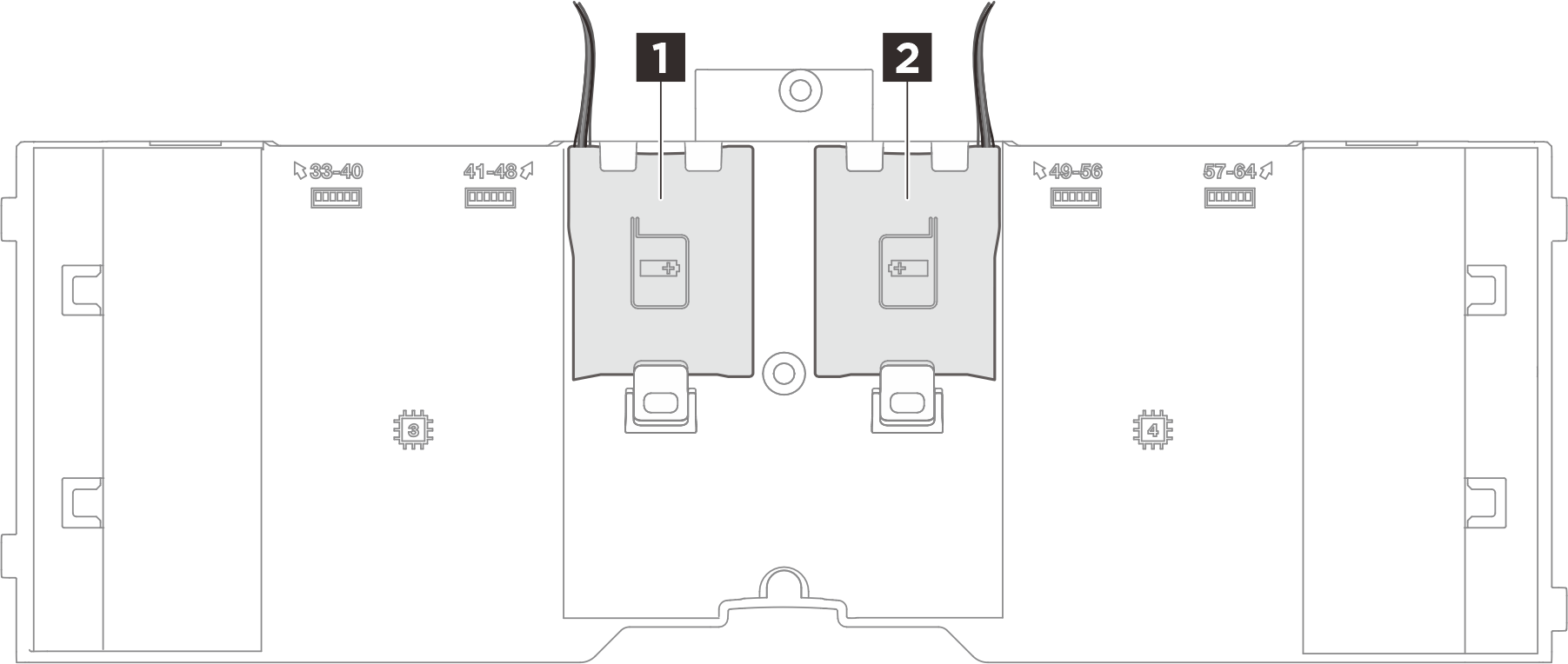

- Найдите гнездо модуля питания флэш-памяти на переднем дефлекторе.Рис. 1. Расположение гнезда модуля питания флэш-памяти
1 Гнездо модуля питания флэш-памяти 1 2 Гнездо модуля питания флэш-памяти 2 - Установите модуль питания флэш-памяти.

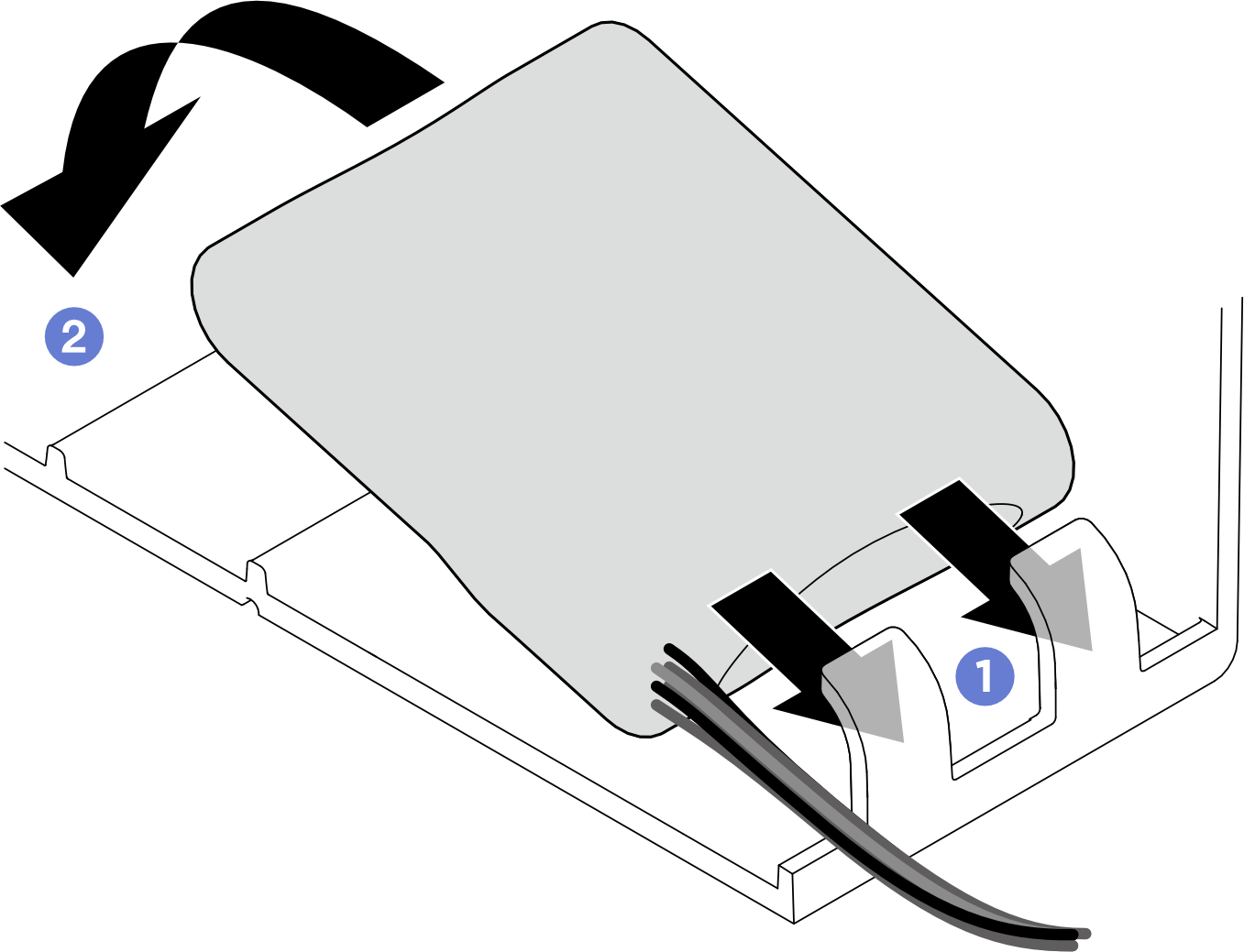

Выберите правильную ориентацию модуля питания флэш-памяти и аккуратно вставьте модуль в фиксирующие защелки с одной стороны, как показано на рисунке.
Нажмите на модуль питания флэш-памяти в направлении вниз с другой стороны, чтобы он встал на место.
Рис. 2. Установка модуля питания флэш-памяти
- Подключите кабель модуля питания флэш-памяти к удлинителю.Рис. 3. Подключение кабеля модуля питания флэш-памяти
После завершения
- Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
- При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
