Flash-Stromversorgungsmodul installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Flash-Stromversorgungsmodul zu installieren.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

Identifizieren Sie den Steckplatz für das Flash-Stromversorgungsmodul an der vorderen Luftführung.
Abbildung 1. Position des Steckplatzes für das Flash-Stromversorgungsmodul

1 Flash-Stromversorgungsmodul Steckplatz 1 2 Flash-Stromversorgungsmodul Steckplatz 2
Installieren Sie das Flash-Stromversorgungsmodul.
1. Beachten Sie die Ausrichtung des Flash-Stromversorgungsmoduls und setzen Sie das Flash-Stromversorgungsmodul dann wie dargestellt vorsichtig in die Halteklammern an einer Seite ein.
2. Drücken Sie das RAID-Flash-Stromversorgungsmodul auf der anderen Seite nach unten, bis es einrastet.

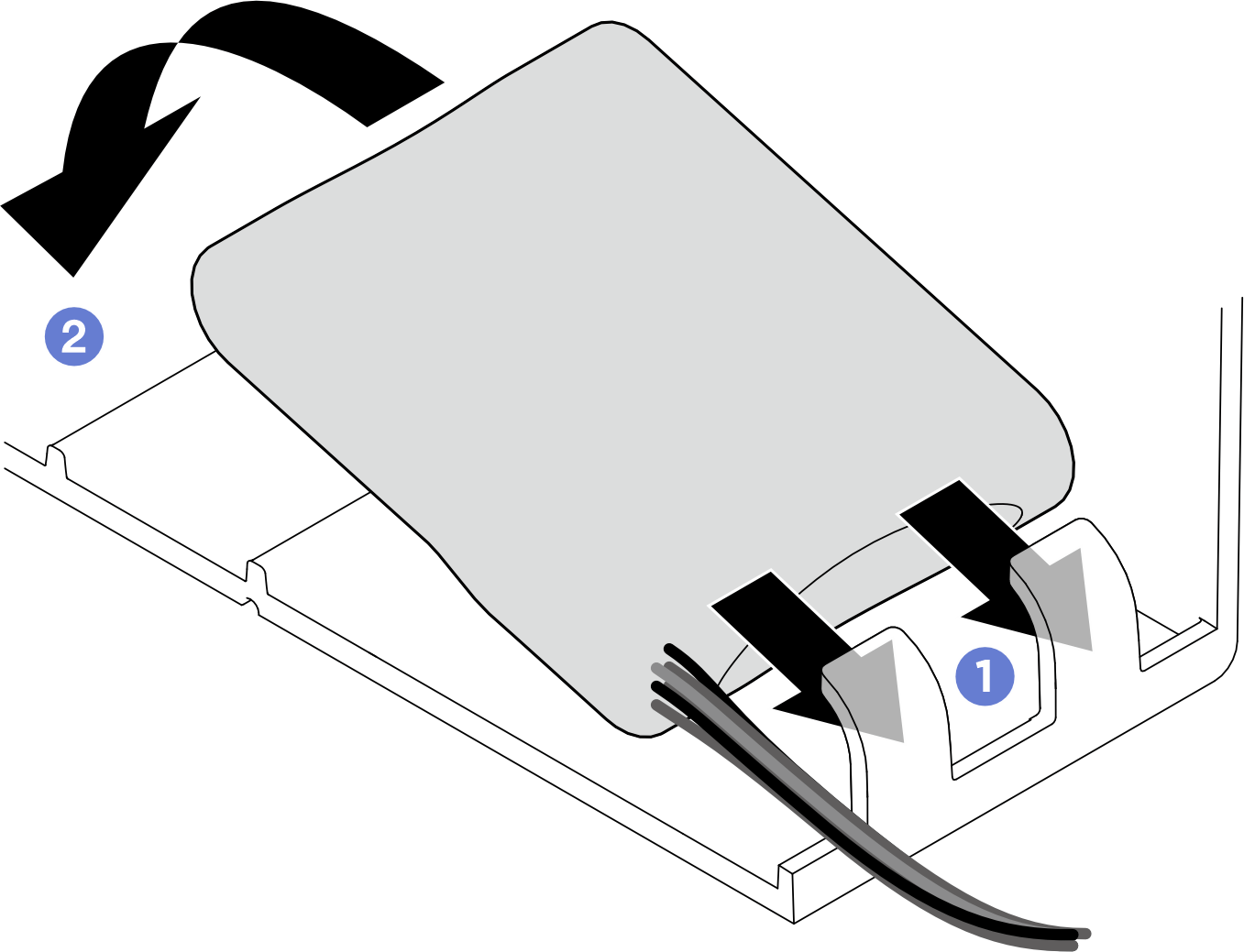

Abbildung 2. Installieren des Flash-Stromversorgungsmoduls
Verbinden Sie das Kabel des Flash-Stromversorgungsmoduls mit dem Verlängerungskabel.
Abbildung 3. Kabelanschluss des Flash-Stromversorgungsmoduls

Nach dieser Aufgabe

Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
