Installazione di un modulo di alimentazione flash
Seguire le istruzioni riportate in questa sezione per installare un modulo di alimentazione flash.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
Procedura

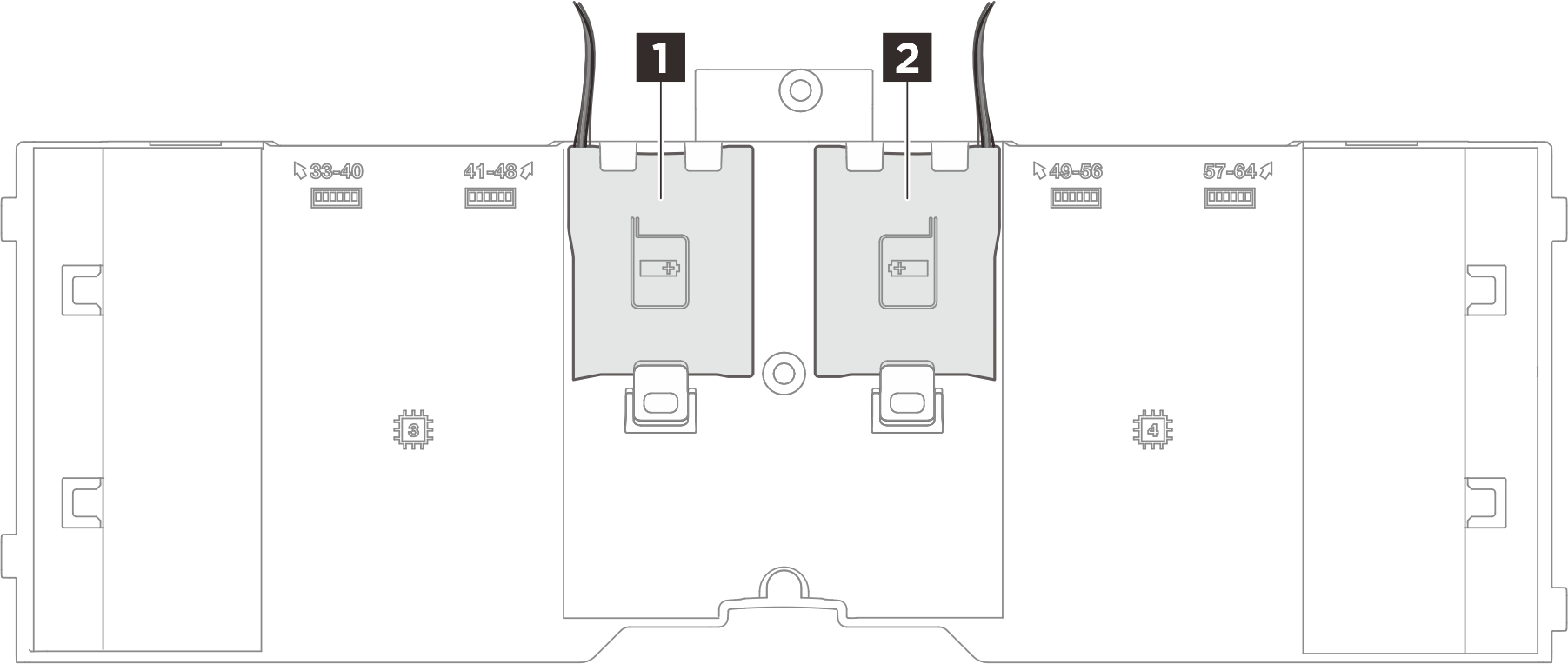

- Individuare lo slot del modulo di alimentazione flash sul deflettore d'aria anteriore.Figura 1. Posizione dello slot del modulo di alimentazione flash
1 Slot del modulo di alimentazione flash 1 2 Slot del modulo di alimentazione flash 2 - Installare il modulo di alimentazione flash.

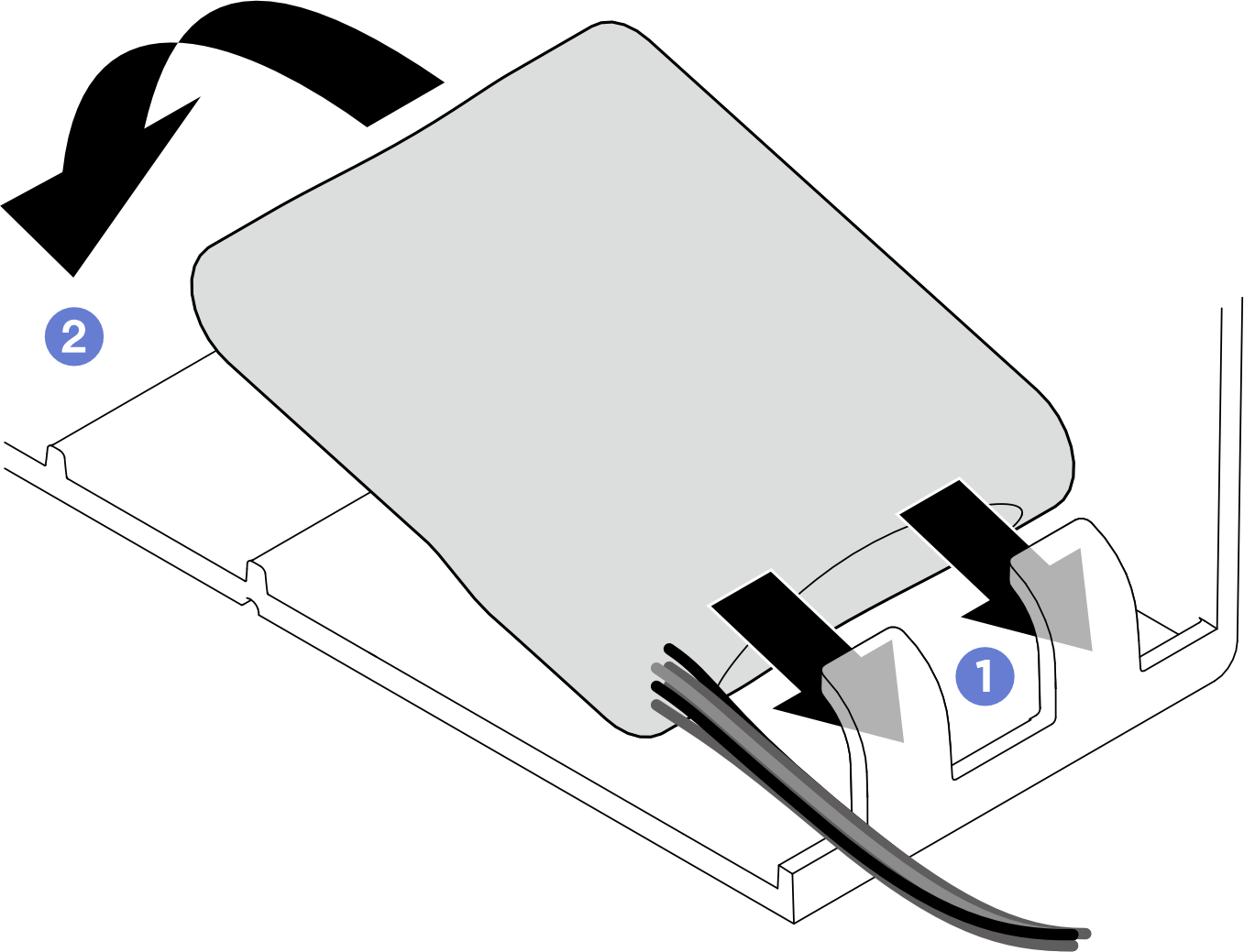

Osservare l'orientamento del modulo di alimentazione flash, inserire quindi delicatamente il modulo nei fermi di blocco su un lato come raffigurato.
Premere il modulo di alimentazione flash sull'altro lato finché non scatta in posizione.
Figura 2. Installazione del modulo di alimentazione flash
- Collegare il cavo del modulo di alimentazione flash alla prolunga.Figura 3. Collegamento del cavo del modulo di alimentazione flash
Dopo aver terminato
- Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
- Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
Video dimostrativo
