Instalación de un módulo de alimentación flash
Siga las instrucciones que aparecen en esta sección para instalar un módulo de alimentación flash.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Procedimiento

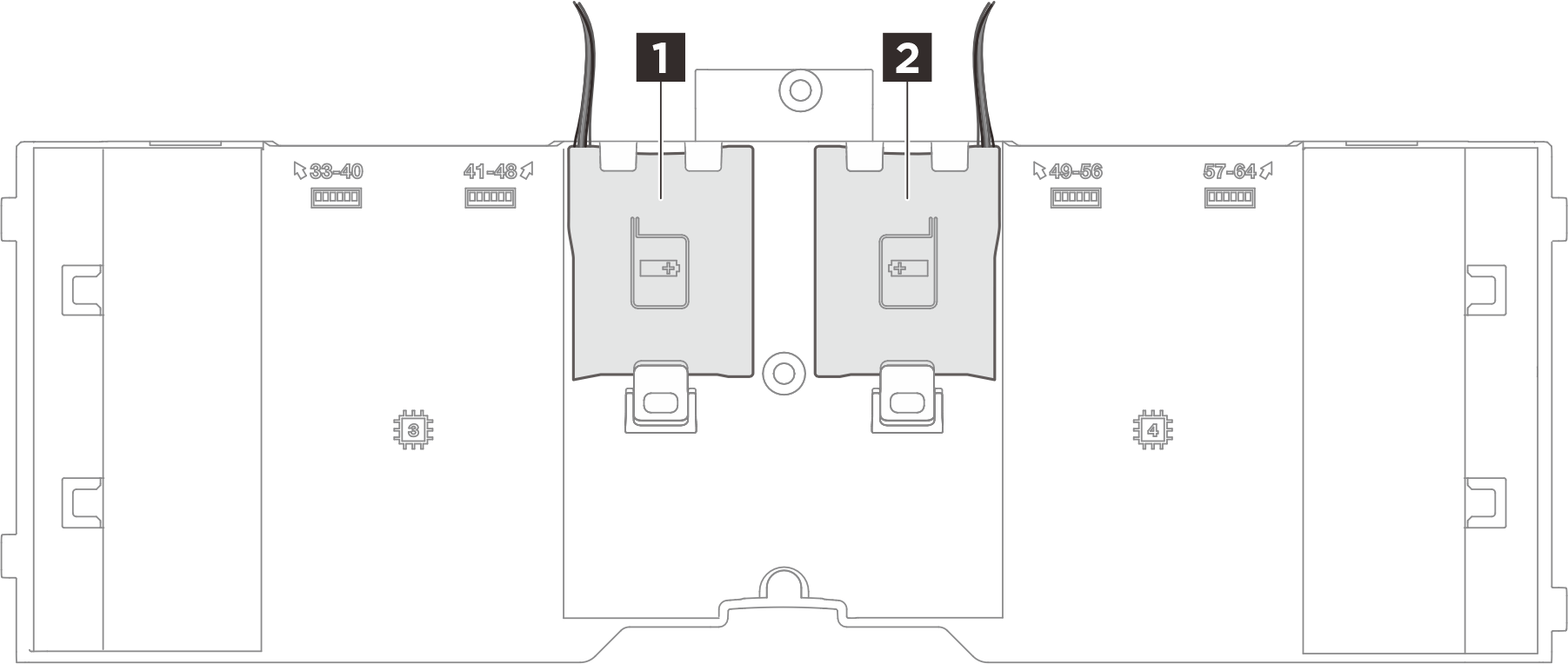

- Localice la ranura del módulo de alimentación flash en el deflector de aire frontal.Figura 1. Ubicación de la ranura del módulo de alimentación flash
1 Ranura del módulo de alimentación flash 1 2 Ranura del módulo de alimentación flash 2 - Instale el módulo de alimentación flash.
Observe la orientación del módulo de alimentación flash; luego, inserte con cuidado el módulo de alimentación flash en los clips de sujeción de un lado, como se muestra.
Presione el módulo de alimentación flash hacia abajo en el otro lado hasta que encaje en su lugar.

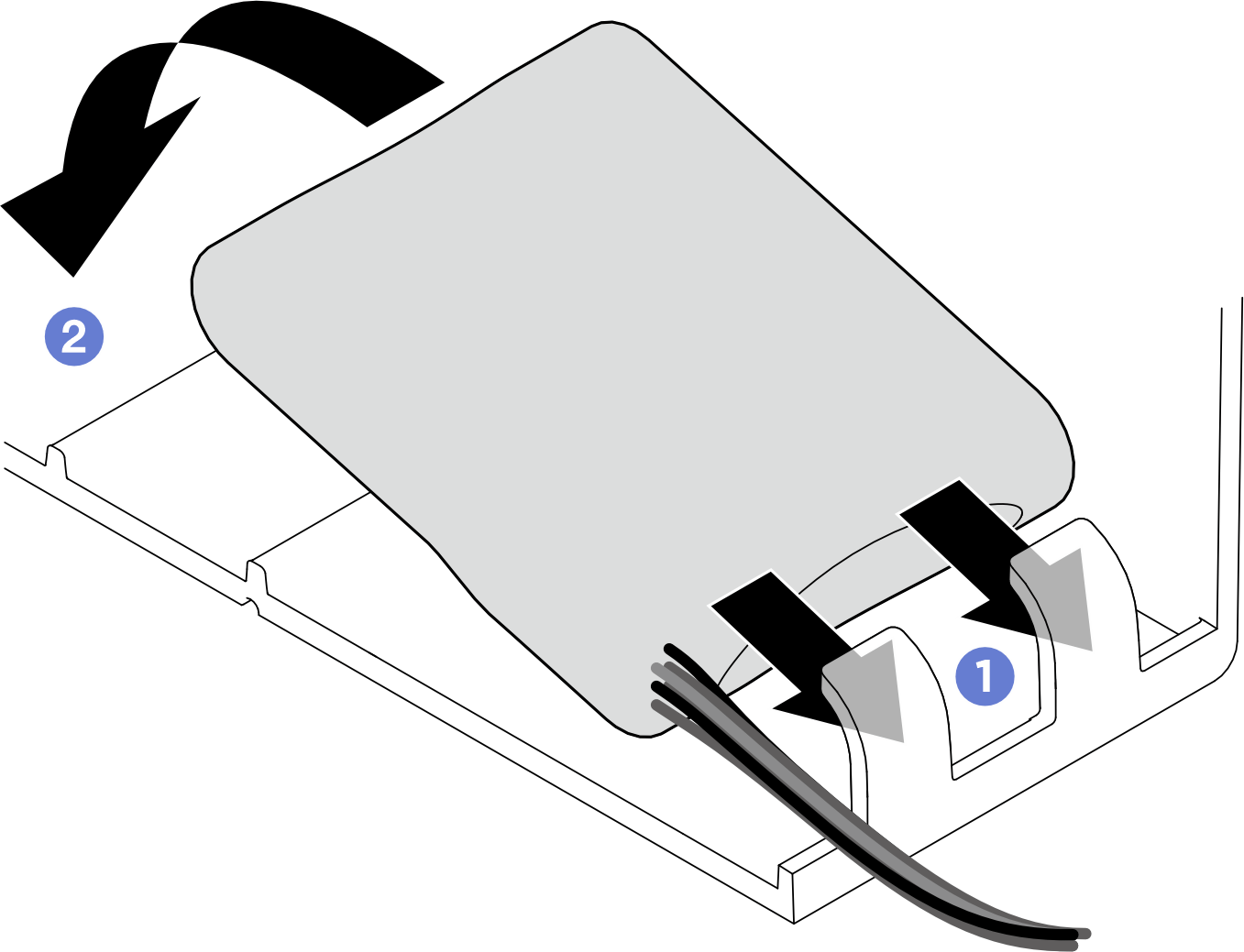

Figura 2. Instalación del módulo de alimentación flash
- Conecte el cable del módulo de alimentación flash al cable de extensión.Figura 3. Conexión del cable al módulo de alimentación flash
Después de finalizar
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
- Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
