ติดตั้งตัวยึด PCIe
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวยึด PCIe
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
หมายเหตุ
ตัวยก PCIe อาจแตกต่างจากภาพประกอบ
ขั้นตอน
จัดแนวตัวยึด PCIe ให้ตรงกับรูสกรูบนการ์ดตัวยก PCIe

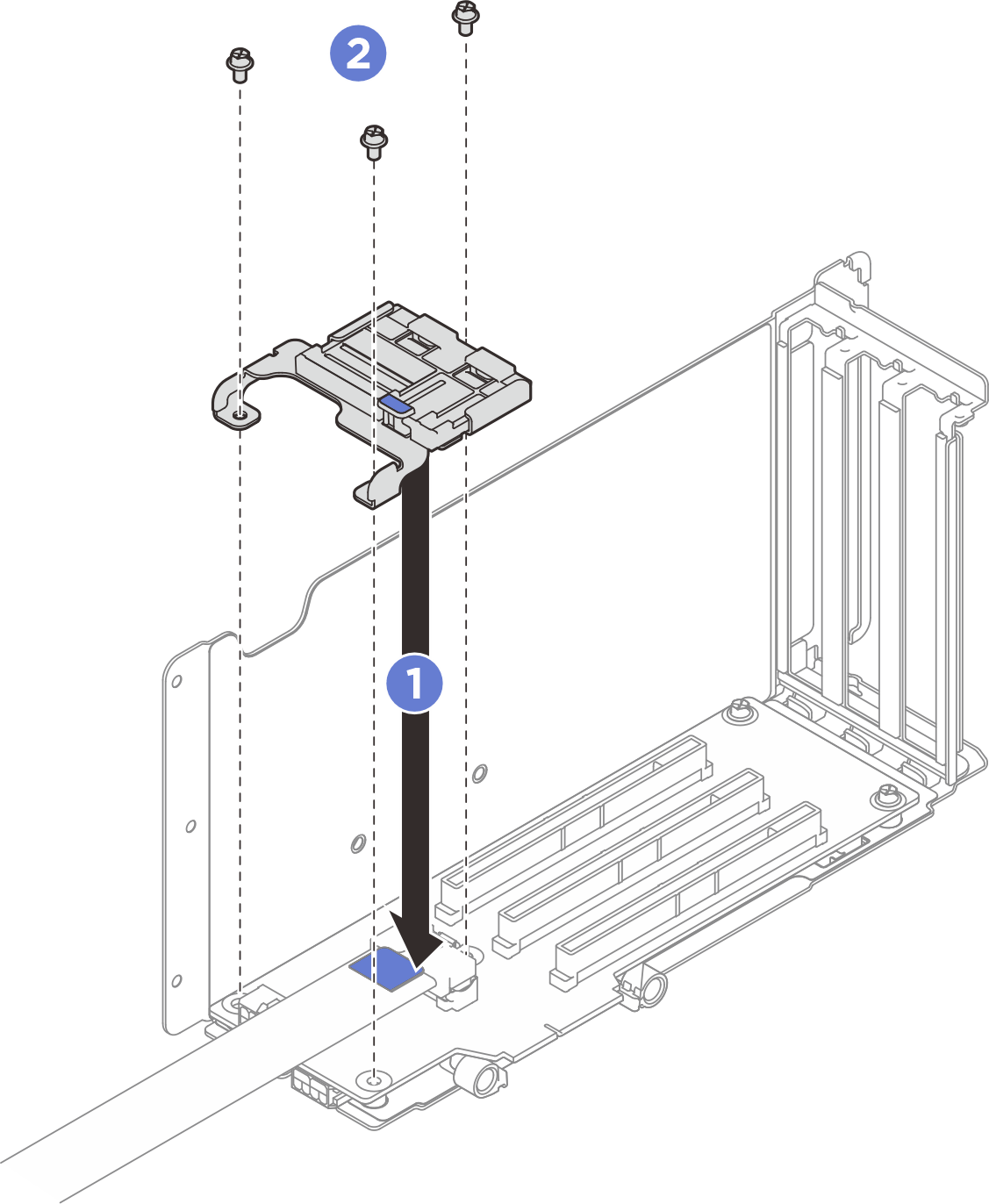

ขันสกรูสามตัวเพื่อยึดตัวยึด PCIe กับการ์ดตัวยก PCIeรูปที่ 1. การติดตั้งตัวยึด PCIeหมายเหตุตัวยก PCIe อาจแตกต่างจากภาพประกอบ
หลังจากดำเนินการเสร็จ
- ติดตั้งโมดูลพอร์ตอนุกรมอีกครั้ง หากจำเป็น ดู ติดตั้งโมดูลพอร์ตอนุกรม
- ติดตั้งอะแดปเตอร์ PCIe หรืออะแดปเตอร์ GPU อีกครั้ง โปรดดู ติดตั้งอะแดปเตอร์ PCIe หรือ ติดตั้งอะแดปเตอร์ GPU
- ติดตั้งตัวยก PCIe อีกครั้ง โปรดดู ติดตั้งตัวยก PCIe
- ติดตั้งฝาครอบด้านบนด้านหลังกลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนข้างหลัง
- ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
