Instalar un elemento de sujeción de PCIe
Siga las instrucciones que aparecen en esta sección para instalar un elemento de sujeción de PCIe.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Nota
La expansión PCIe podría tener un aspecto diferente del que presenta la ilustración.
Procedimiento
Alinee el elemento de sujeción de PCIe con los orificios de los tornillos en la tarjeta de expansión PCIe.

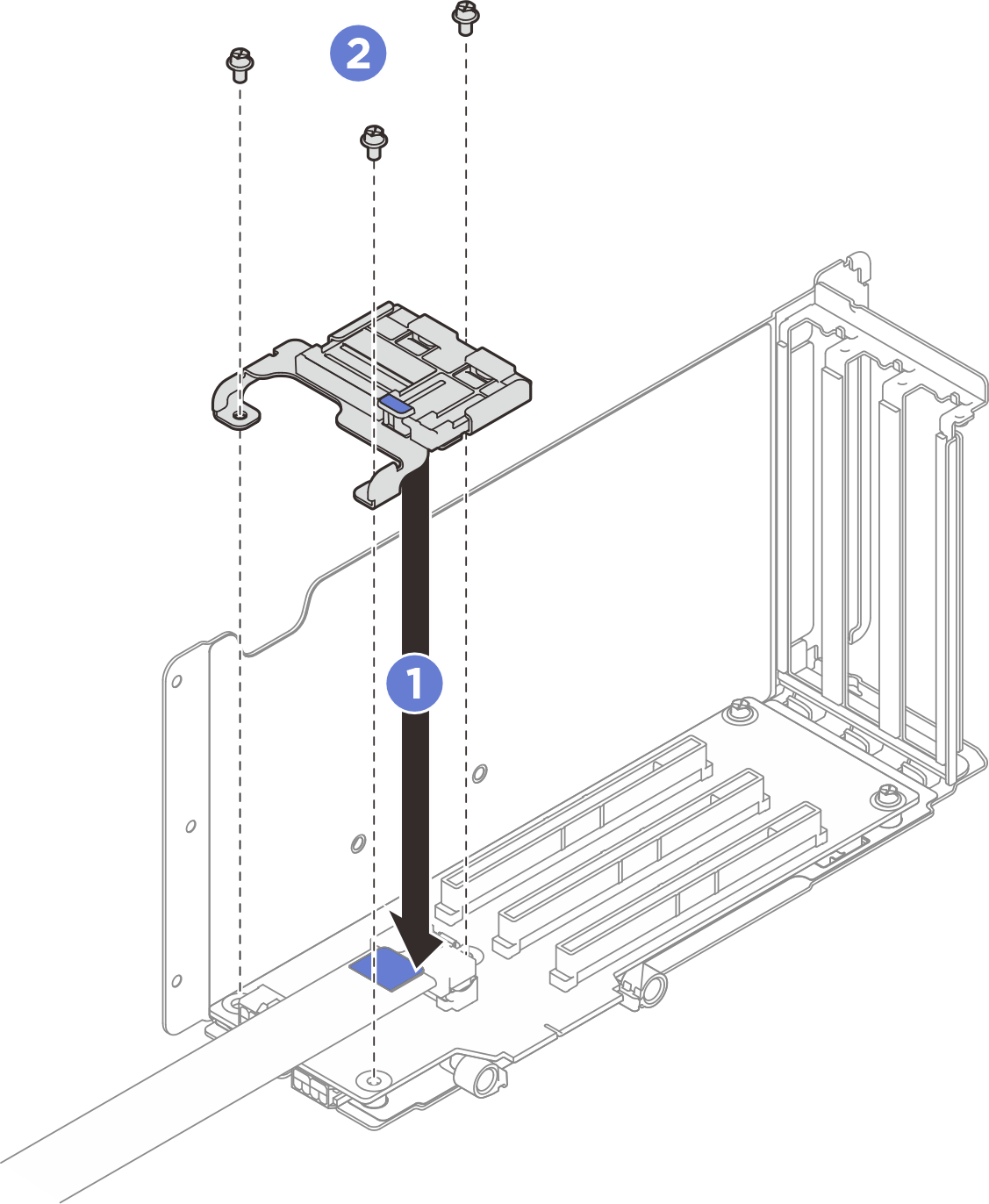

Apriete los tres tornillos para fijar el elemento de sujeción de PCIe con la tarjeta de expansión PCIe.Figura 1. Instalación del elemento de sujeción de PCIeNotaLa expansión PCIe podría tener un aspecto diferente del que presenta la ilustración.
Después de finalizar
- Vuelva a instalar el módulo del puerto serie si es necesario. Consulte Instalación de módulo de puerto serie.
- Vuelva a instalar los adaptadores PCIe o los adaptadores de GPU. Consulte Instalación de un adaptador PCIe o Instalación de un adaptador GPU.
- Reinstale la tarjeta de expansión de PCIe. Consulte Instalación de una tarjeta de expansión PCIe.
- Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
Video de demostración
