Installation d’un dispositif de retenue PCIe

Suivez les instructions de la présente section pour installer un dispositif de retenue PCIe.

À propos de cette tâche

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.

Remarque

La carte mezzanine PCIe peut sembler légèrement différente de l’illustration.

Procédure

Alignez le dispositif de retenue PCIe sur les trous de vis de la carte mezzanine PCIe.
Serrez les trois vis pour fixer le dispositif de retenue PCIe sur la carte mezzanine PCIe.

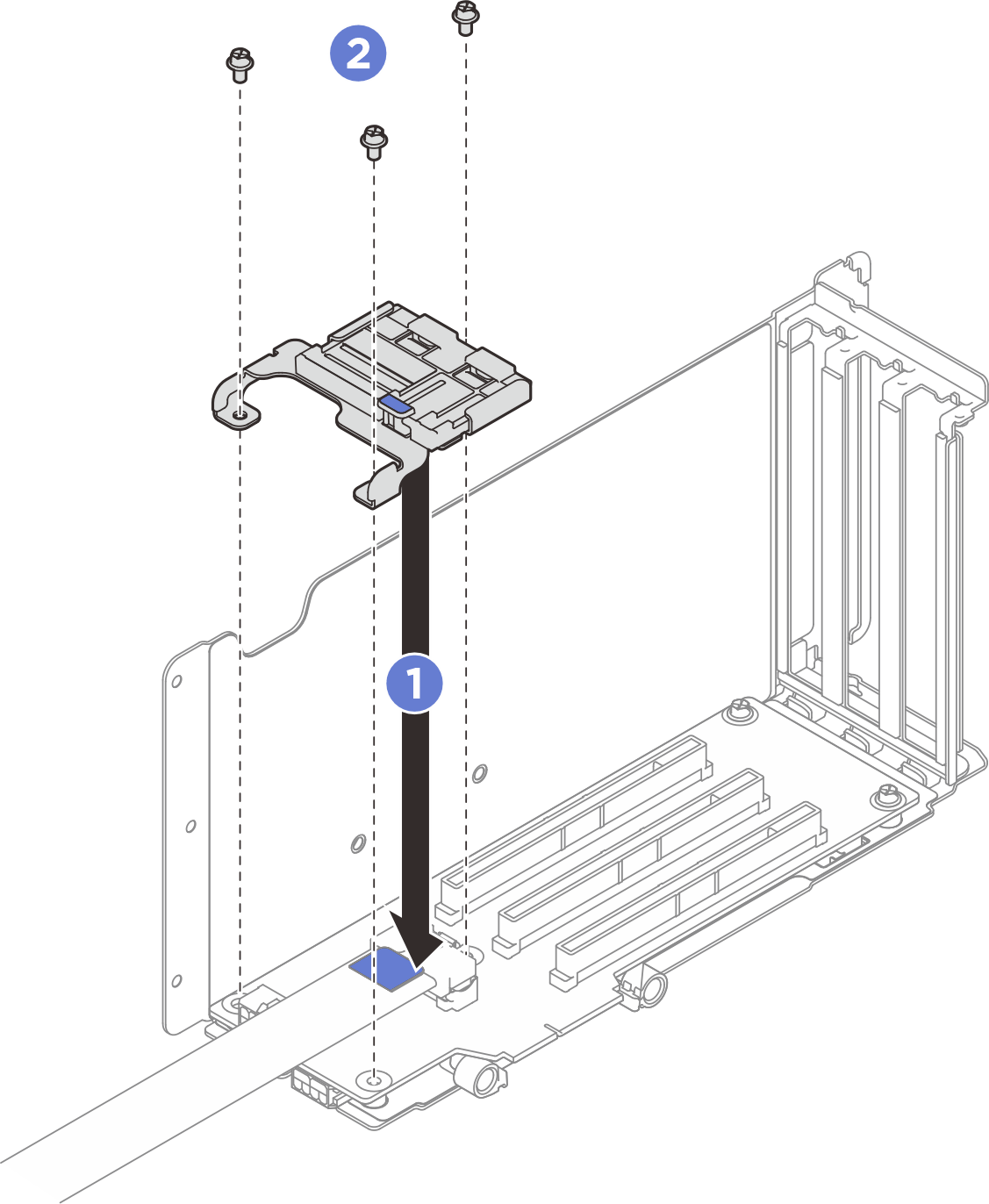

Figure 1. Installation du dispositif de retenue PCIe
Remarque
La carte mezzanine PCIe peut sembler légèrement différente de l’illustration.

Après avoir terminé

Si nécessaire, réinstallez le module de port série. Voir Installation du module de port série.
Réinstallez les adaptateurs PCIe ou les adaptateurs GPU. Voir Installation d’un adaptateur PCIe ou Installation d'un adaptateur GPU.
Réinstallez la carte mezzanine PCIe. Voir Installation d’une carte mezzanine PCIe.
Réinstallez le carter supérieur arrière. Voir Installation du carter supérieur arrière.
Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
Terminez de remplacer les composants. Voir Fin du remplacement des composants.
