PCIe-Halterung installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um eine PCIe-Halterung zu installieren.
Zu dieser Aufgabe
Achtung
- Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
- Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
Anmerkung
Das Aussehen des PCIe-Adapterkartes weicht möglicherweise von den Abbildungen in diesem Abschnitt ab.
Vorgehensweise
Richten Sie die PCIe-Halterung mit den Schraubenlöchern an der PCIe-Adapterkarte aus.

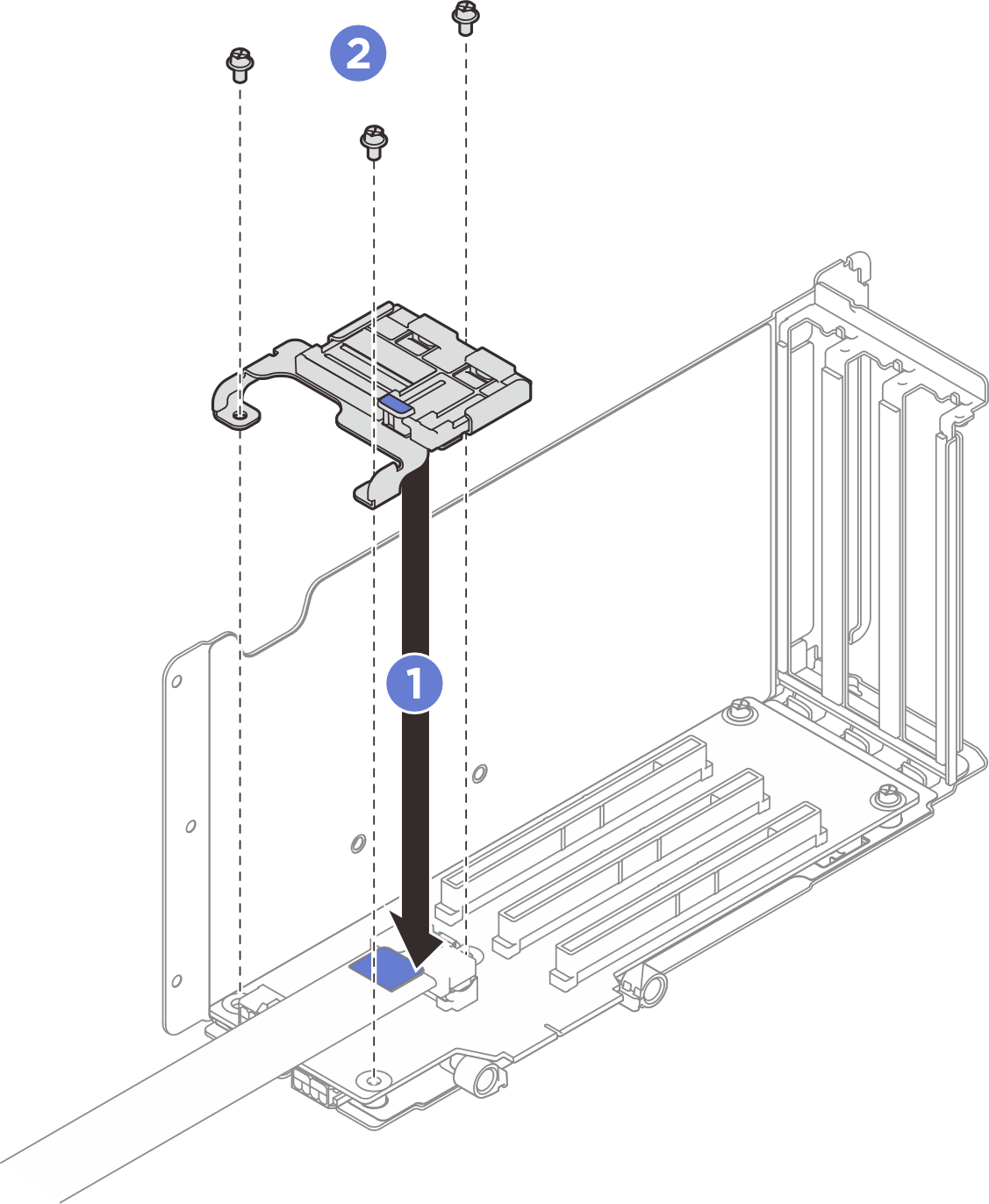

Ziehen Sie die drei Schrauben fest, um die PCIe-Halterung an der PCIe-Adapterkarte zu befestigen.Abbildung 1. Installation der PCIe-HalterungAnmerkungDas Aussehen des PCIe-Adapterkartes weicht möglicherweise von den Abbildungen in diesem Abschnitt ab.
Nach dieser Aufgabe
- Falls erforderlich, installieren Sie das serielle Anschlussmodul wieder. Siehe Serielles Anschlussmodul installieren.
- Installieren Sie die PCIe-Adapter oder GPU-Adapter wieder. Informationen dazu finden Sie in Abschnitt PCIe-Adapter installieren oder GPU-Adapter installieren.
- Installieren Sie die PCIe-Adapterkarte erneut. Siehe PCIe-Adapterkarte installieren.
- Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.
- Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
- Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
