PCIe-Halterung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine PCIe-Halterung zu entfernen.

Zu dieser Aufgabe

Achtung
Anmerkung
Das Aussehen des PCIe-Adapterkartes weicht möglicherweise von den Abbildungen in diesem Abschnitt ab.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.
    2. Entfernen Sie die hintere obere Abdeckung. Siehe Hintere obere Abdeckung entfernen.
    3. Entfernen Sie den PCIe-Adapterkarte, in dem die PCIe-Halterung installiert ist. Siehe PCIe-Adapterkarte entfernen.
    4. Falls erforderlich, entfernen Sie das serielle Anschlussmodul. Siehe Serielles Anschlussmodul entfernen.
    5. Entfernen Sie alle PCIe-Adapter oder GPU-Adapter. Informationen dazu finden Sie in Abschnitt PCIe-Adapter entfernen oder GPU-Adapter entfernen.
  2. Entfernen Sie die PCIe-Halterung.
    1. Entfernen Sie die drei Schrauben von der PCIe-Halterung.
    2. Entfernen Sie die PCIe-Halterung aus der PCIe-Adapterkarte.

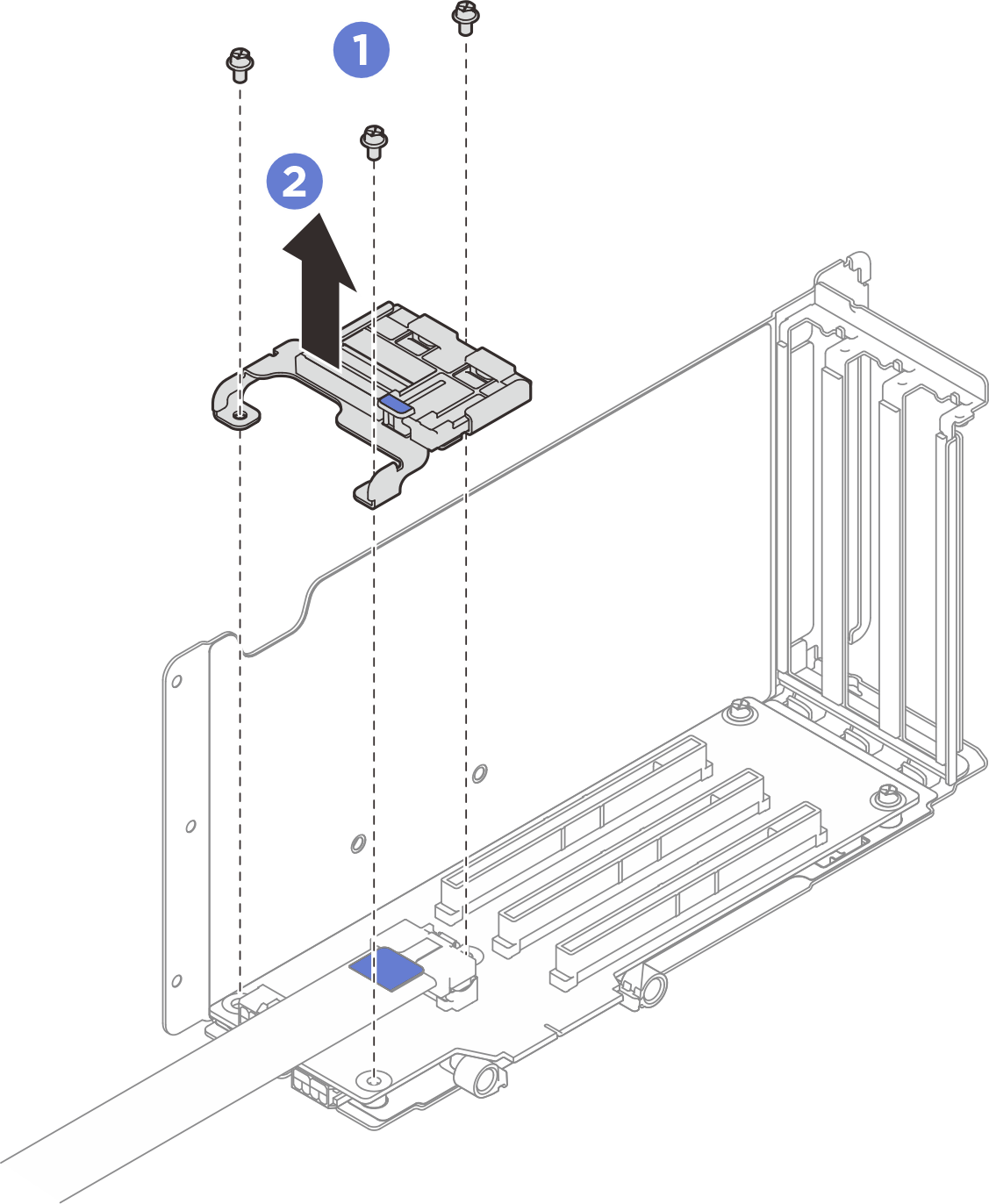

      Abbildung 1. Entfernen der PCIe-Halterung
      PCIe retainer removal

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
