卸下 PCIe 固定器

按照本节中的说明卸下 PCIe 固定器。

关于本任务

注意
注
具体的 PCIe 转接件可能与插图有所不同。

过程

  1. 为本任务做好准备。
    1. 卸下前顶盖。请参阅卸下前顶盖。
    2. 卸下后顶盖。请参阅卸下后顶盖。
    3. 卸下装有 PCIe 固定器的 PCIe 转接件。请参阅卸下 PCIe 转接件。
    4. 如有必要，请卸下串口模块。请参阅卸下串口模块。
    5. 卸下所有 PCIe 适配器或 GPU 适配器。请参阅 卸下 PCIe 适配器 或 卸下 GPU 适配器。
  2. 卸下 PCIe 固定器。
    1. 从 PCIe 固定器上卸下三颗螺钉。
    2. 从 PCIe 转接卡上卸下 PCIe 固定器。

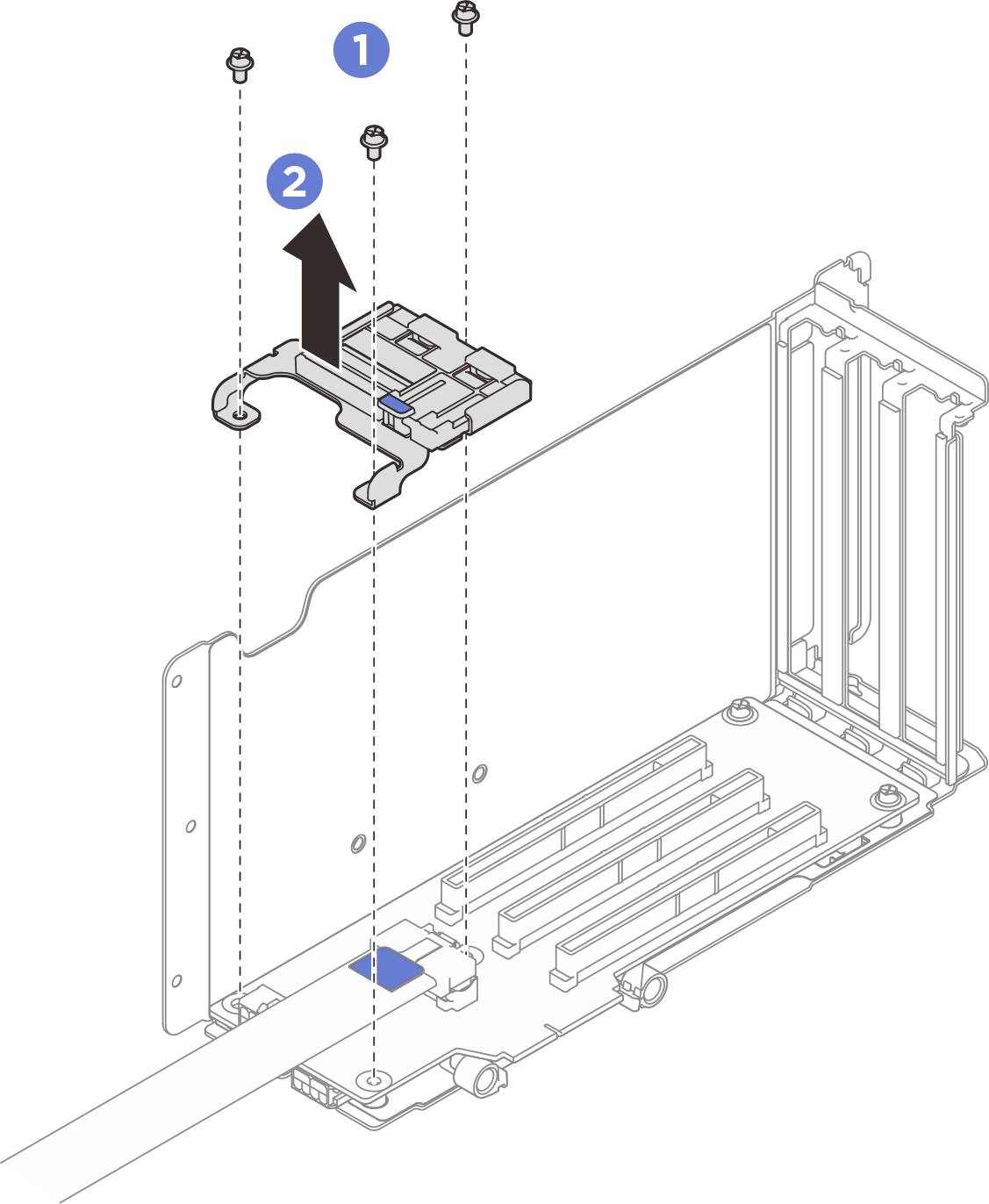

      图 1. 卸下 PCIe 固定器
      PCIe retainer removal

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。

演示视频

在 YouTube 上观看操作过程
