Снятие фиксатора PCIe
В этом разделе приведены инструкции по снятию фиксатора PCIe.
Об этой задаче
Внимание
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
- Если сервер установлен в стойку, извлеките его оттуда. См. раздел Снятие сервера с направляющих.
Прим.
Плата-адаптер Riser PCIe может выглядеть иначе, чем показано на рисунке.
Процедура
- Выполните подготовительные действия для этой задачи.
- Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
- Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
- Снимите плату-адаптер Riser PCIe, на которой установлен фиксатор PCIe. См. раздел Снятие платы-адаптера Riser PCIe.
- При необходимости снимите модуль последовательного порта. См. раздел Снятие модуля последовательного порта.
- Снимите все адаптеры PCIe или адаптеры графических процессоров. См. инструкции по ссылке Снятие адаптера PCIe или Снятие адаптера графического процессора.
- Снимите фиксатор PCIe.
Открутите три винта от фиксатора PCIe.

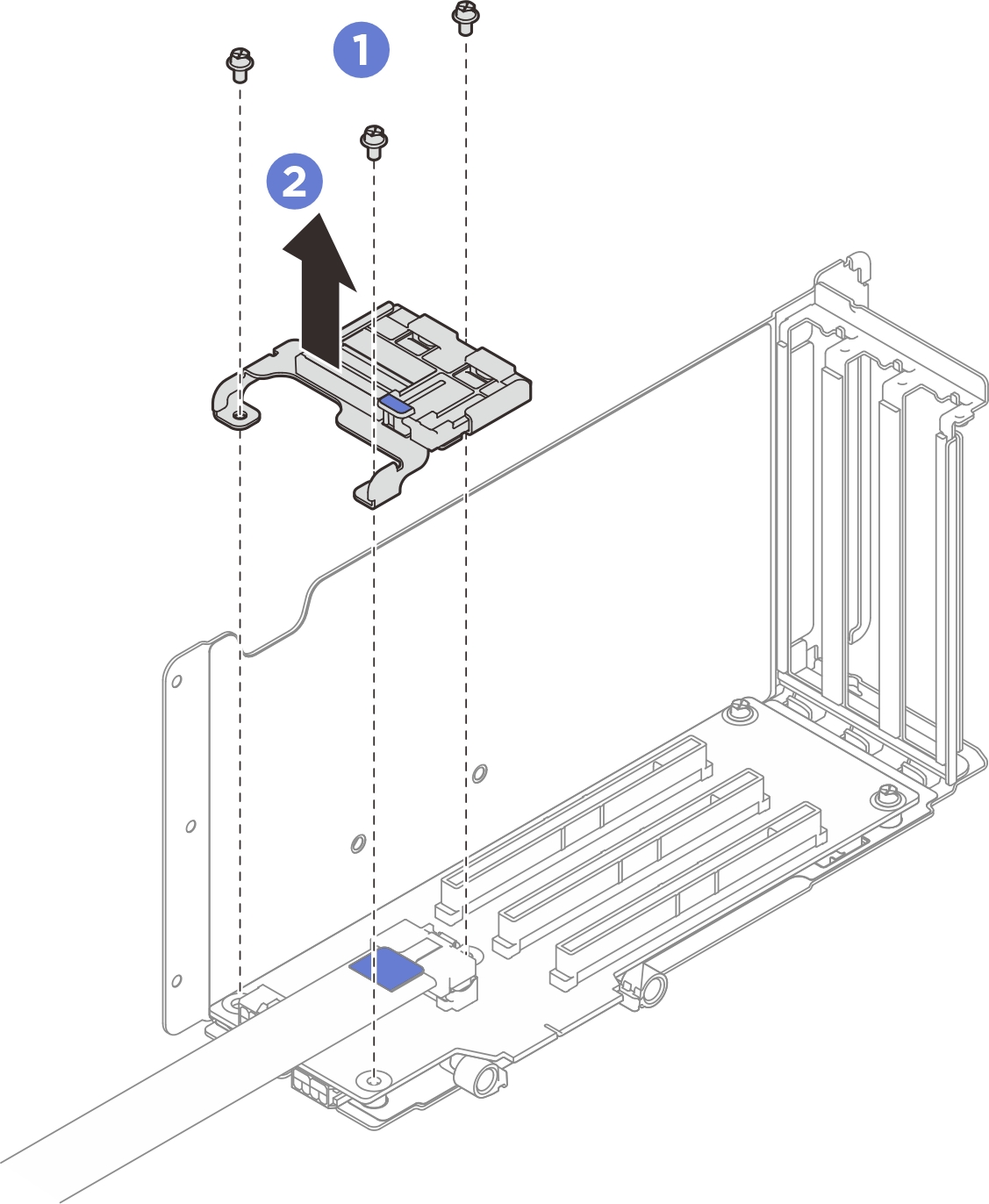

Снимите фиксатор PCIe с платы-адаптера Riser PCIe.Рис. 1. Снятие фиксатора PCIe
После завершения
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
