PCIe 保持具の取り外し

PCIe 保持具を取り外すには、このセクションの説明に従ってください。

手順

1. このタスクの準備をします。
   1. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
   2. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
   3. PCIe 保持具が取り付けられている PCIe ライザーを取り外します。PCIe ライザーの取り外しを参照してください。
   4. 必要に応じて、シリアル・ポート・モジュールを取り外します。シリアル・ポート・モジュールの取り外しを参照してください。
   5. PCIe アダプターまたは GPU アダプターをすべて取り外します。PCIe アダプターの取り外し、または GPU アダプターの取り外しを参照してください。
2. PCIe 保持具を取り外します。
   1. PCIe 保持具から 3 本のねじを取り外します。
   2. PCIe ライザー・カードから PCIe 保持具を取り外します。

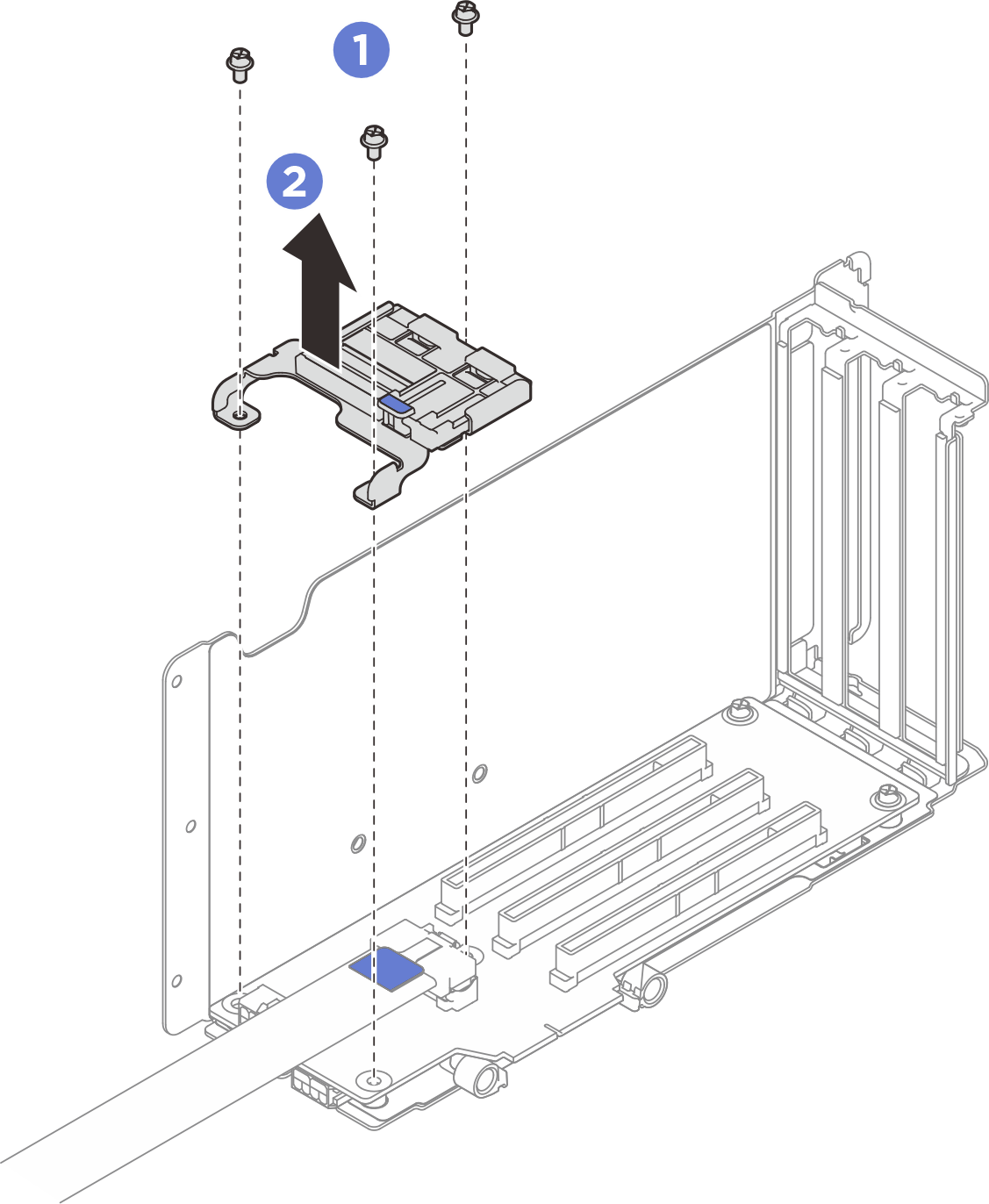

      図 1. PCIe 保持具の取り外し
