Quitar un elemento de sujeción de PCIe
Siga las instrucciones que aparecen en esta sección para quitar un elemento de sujeción de PCIe.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
- Si el servidor está instalado en un bastidor, quítelo del bastidor. Consulte Extracción del servidor de los rieles.
Nota
La expansión PCIe podría tener un aspecto diferente del que presenta la ilustración.
Procedimiento
- Prepárese para esta tarea.
- Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
- Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
- Quite la expansión PCIe donde se ha instalado el elemento de sujeción de PCIe. Consulte Extracción de una tarjeta de expansión PCIe.
- Quite el módulo del puerto serie si es necesario. Consulte Extracción del módulo de puerto serie.
- Quite todos los adaptadores PCIe o los adaptadores de GPU. Consulte Extracción de un adaptador PCIe o Extracción de un adaptador GPU.
- Quite el elemento de sujeción de PCIe.
Quite los tres tornillos del elemento de sujeción de PCIe.

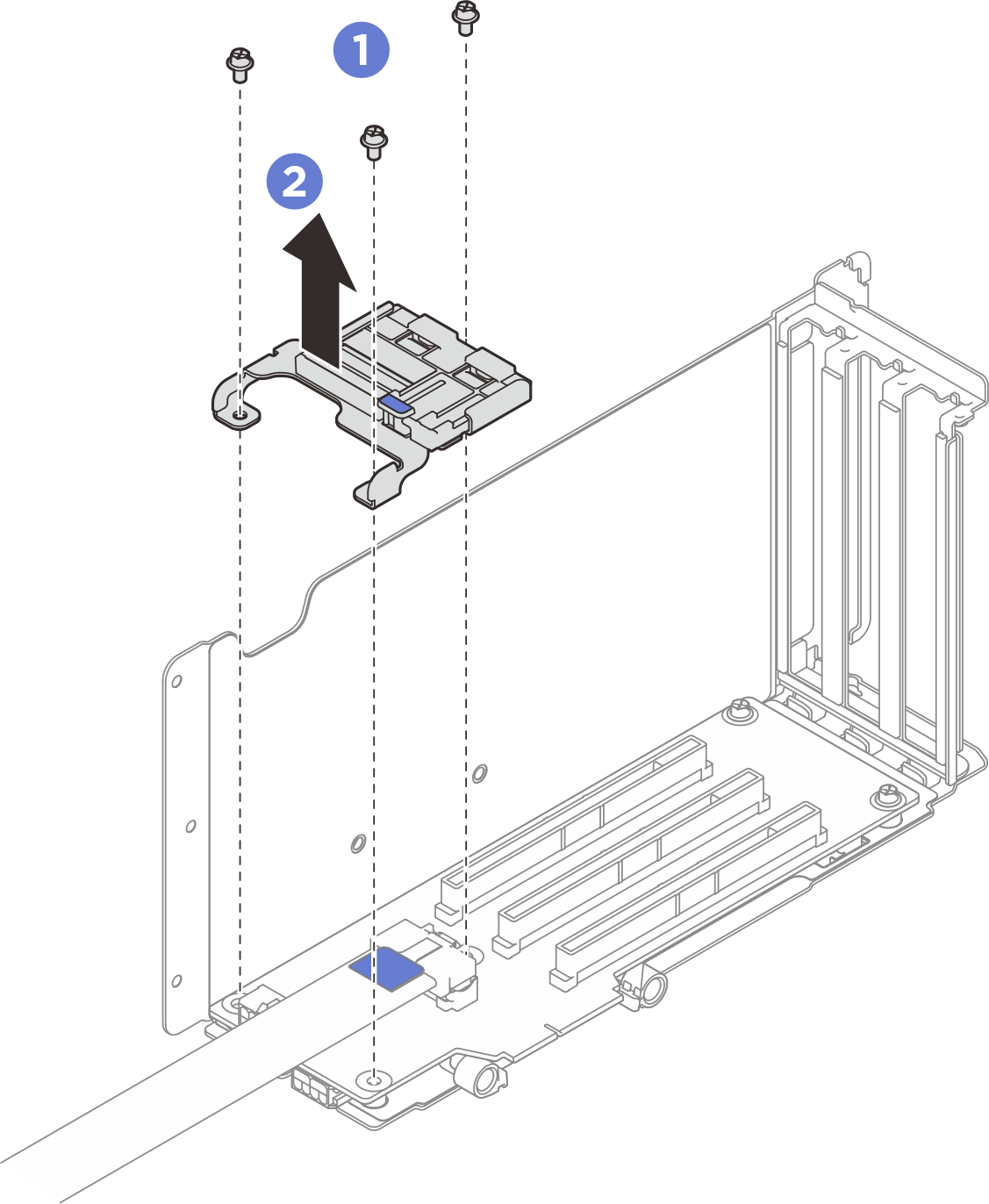

Quite el elemento de sujeción de PCIe de la tarjeta de expansión PCIe.Figura 1. Extracción del elemento de sujeción de PCIe
Después de finalizar
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
