Retrait d’un dispositif de retenue PCIe

Suivez les instructions de la présente section pour retirer un dispositif de retenue PCIe.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le carter supérieur avant. Voir Retrait du carter supérieur avant.
   2. Retirez le carter supérieur arrière. Voir Retrait du carter supérieur arrière.
   3. Retirez la carte mezzanine PCIe du dispositif de retenue PCIe sur lequel elle avait été installée. Voir Retrait d’une carte mezzanine PCIe.
   4. Si nécessaire, retirez le module de port série. Voir Retrait du module de port série.
   5. Retirez tous les adaptateurs PCIe ou les adaptateurs GPU. Voir Retrait d’un adaptateur PCIe ou Retrait d'un adaptateur GPU.
2. Retirez le dispositif de retenue PCIe.
   1. Retirez les trois vis du dispositif de retenue PCIe.
   2. Retirez le dispositif de retenue PCIe de la carte mezzanine PCIe.

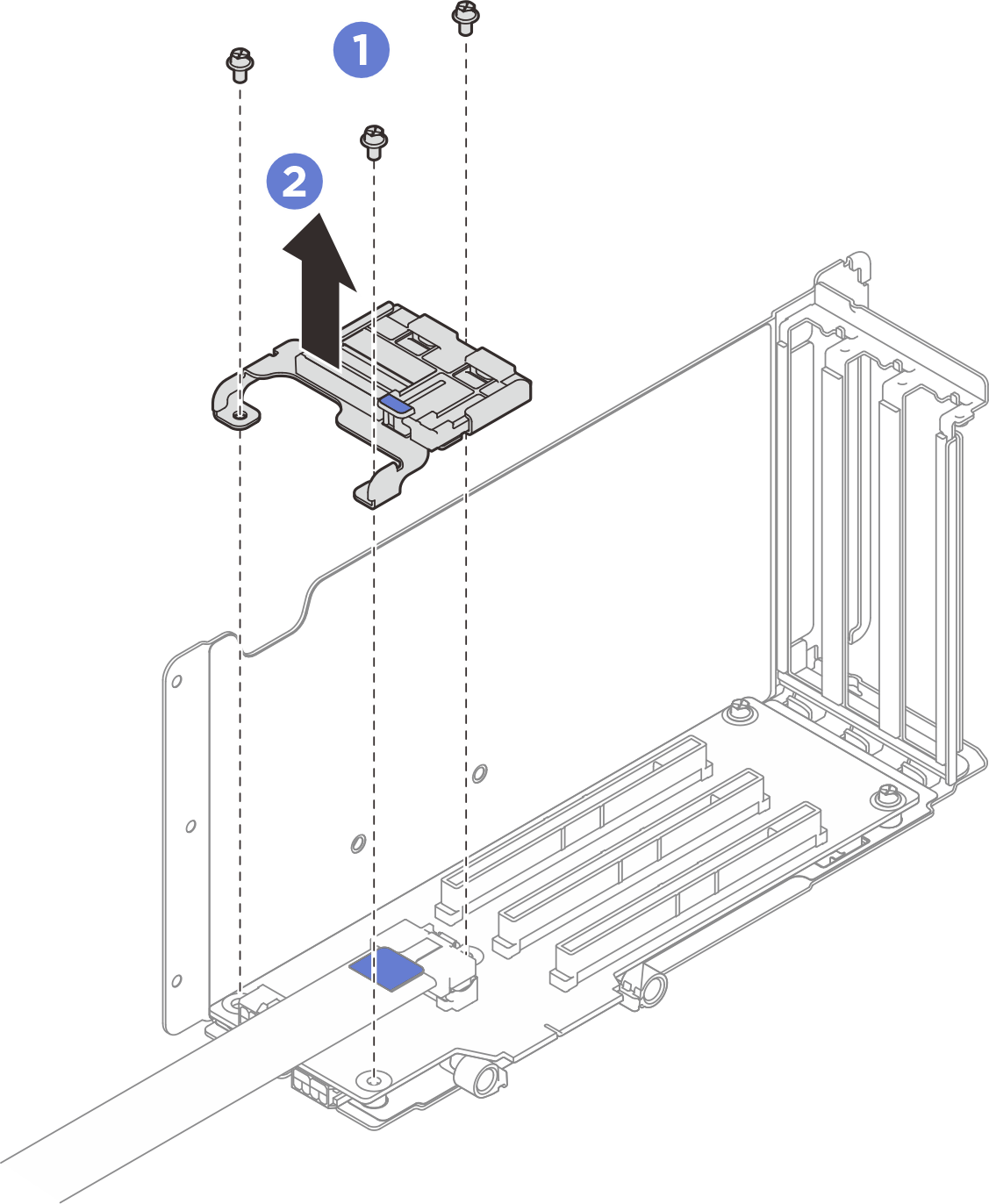

      Figure 1. Retrait du dispositif de retenue PCIe
