Instalar um retentor PCIe
Siga as instruções nesta seção para instalar um retentor PCIe.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Nota
A placa riser PCIe pode ser um pouco diferente das ilustrações.
Procedimento
Alinhe o retentor PCIe com os buracos de parafuso na placa riser PCIe.

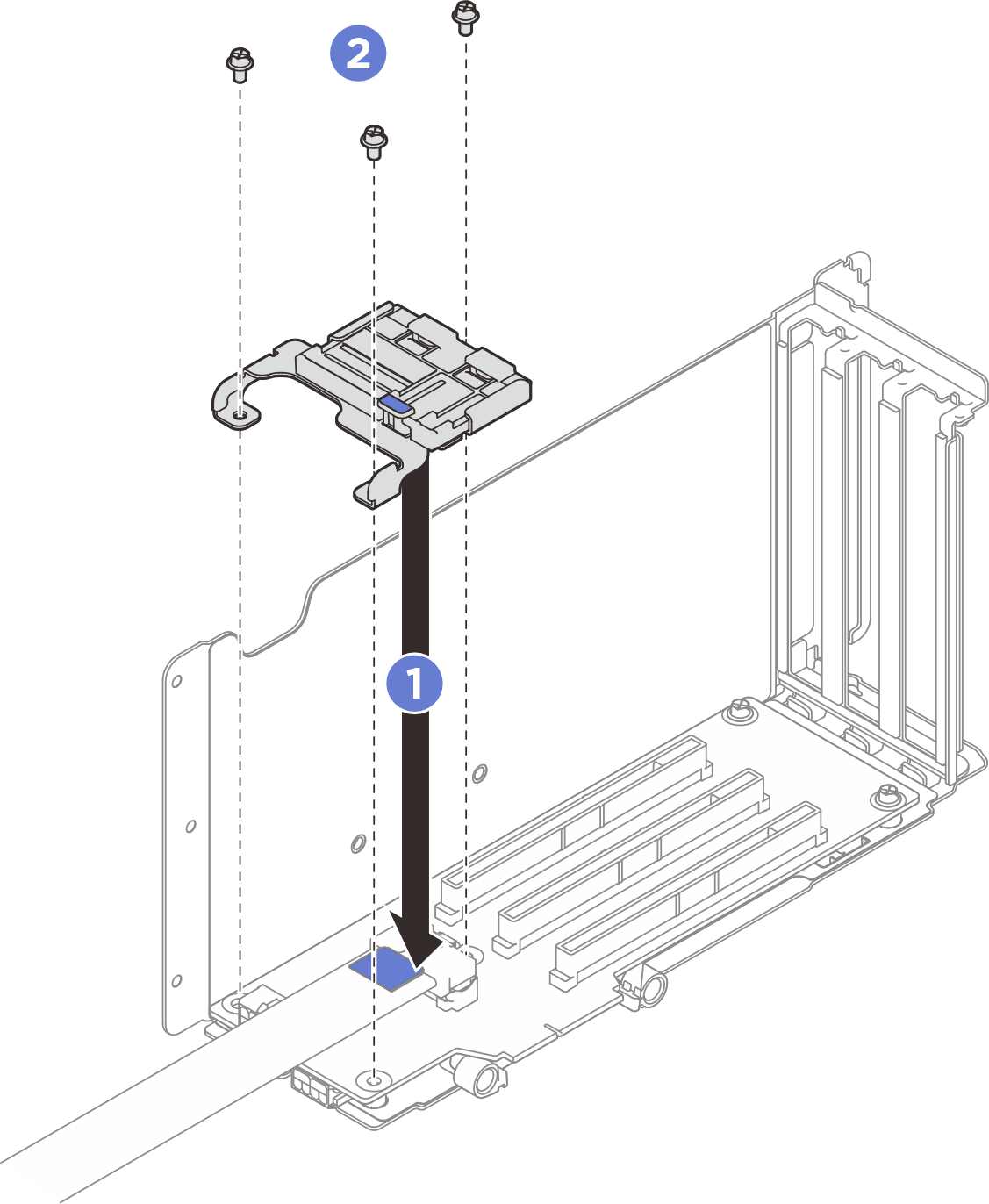

Aperte os três parafusos para prender o retentor PCIe na placa riser PCIe.Figura 1. Instalação do retentor PCIeNotaA placa riser PCIe pode ser um pouco diferente das ilustrações.
Depois de concluir
- Reinstale o módulo de porta serial se necessário. Consulte Instalar o módulo de porta serial.
- Reinstale os adaptadores PCIe ou adaptadores de GPU. Consulte Instalar um adaptador PCIe ou Instalar o adaptador de GPU.
- Reinstale a placa riser PCIe. Consulte Instalar uma placa riser PCIe.
- Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
