Installation de la grille d’aération avant

Suivez les instructions de cette section pour installer la grille d’aération avant.

À propos de cette tâche

Avertissement

  • Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer de travailler en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Retrait du serveur des glissières.

  • Pour installer des modules de mémoire dans le serveur, retirez d'abord la grille d'aération du serveur.

  • Avant de mettre le serveur sous tension, réinstallez les grilles d’aération avant et arrière pour assurer une ventilation et un refroidissement corrects du système. Si vous utilisez le serveur sans grille d'aération, vous risquez d'endommager les composants serveur.

Procédure

  1. Alignez les pattes de la grille d’aération avant avec les encoches correspondantes sur les deux côtés du châssis. Ensuite, abaissez la grille d’aération avant dans le serveur.
    Remarque
    Fermez la patte de retenue à chaque extrémité du connecteur du module de mémoire avant d’installer la grille d’aération avant pour assurer un refroidissement correct.
    Figure 1. Installation de la grille d’aération avant
    Installing front air baffle
  2. Appuyez délicatement sur la grille d’aération avant jusqu’à ce qu’elle soit bien en place.
  3. Acheminez les câbles au travers de la grille d’aération avant.
    Figure 2. Cheminement du câble dans la grille d’aération avant
    Routing cable through front air baffle
  4. Le cas échéant, branchez les câbles sur l’adaptateur d’amorçage M.2.

    Adaptateur d’amorçage SATA/x4 NVMe M.2

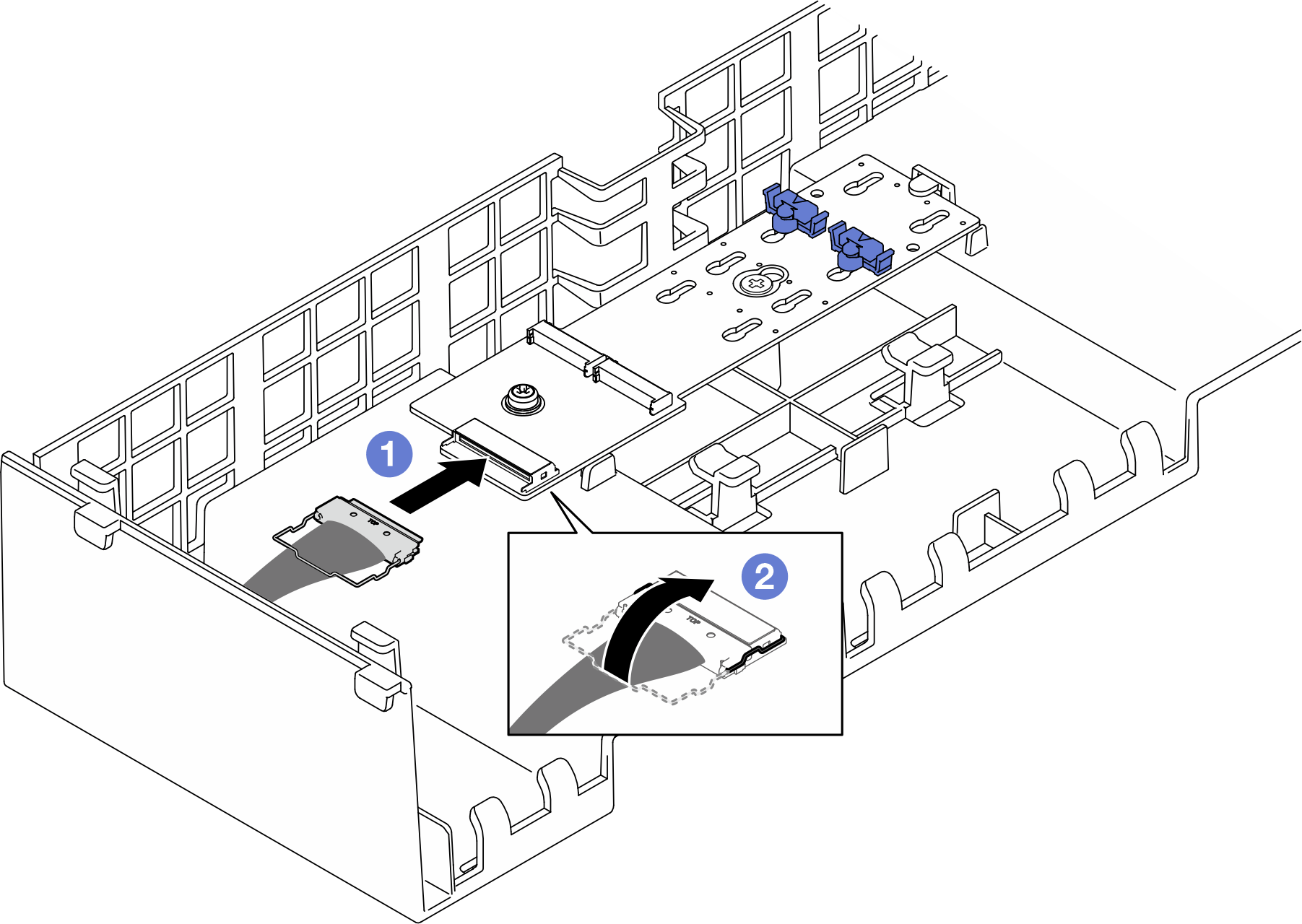

    Figure 3. Connexion du câble à l’adaptateur d’amorçage SATA/x4 NVMe M.2
    Connecting cable to SATA/x4 NVMe M.2 boot adapter

    Adaptateur d’amorçage SATA/NVMe ou NVMe M.2

    Figure 4. Connexion du câble à l’adaptateur d’amorçage SATA/NVMe ou NVMe M.2
    Connecting cable to SATA/NVMe or NVMe M.2 boot adapter
    1. Branchez les câbles sur l’adaptateur d’amorçage M.2.
    2. Serrez la vis captive à l’aide d’un tournevis pour fixer le câble à l’adaptateur d’amorçage M.2.
  5. Le cas échéant, connectez le module d’alimentation flash à un adaptateur à l’aide de la rallonge fournie avec le module d’alimentation flash. Voir Cheminement du module d’alimentation flash pour plus d’informations sur le cheminement interne des câbles.
    Figure 5. Connexion du câble au module d’alimentation flash
    Connecting cable to flash power module

Après avoir terminé

  1. Si vous avez remplacé la grille d’aération avant, réinstallez les éléments suivants.

    1. Réinstallez l’adaptateur d’amorçage M.2. Voir Installation de l'adaptateur d'amorçage M.2.

    2. Réinstallez tous les modules d’alimentation flash. Voir Installation d'un support de module d'alimentation Flash.

  2. Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.

  3. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
