前面エアー・バッフルの取り付け

このセクションの手順に従って、前面エアー・バッフルを取り付けます。

このタスクについて

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。レールからサーバーを取り外すを参照してください。
サーバーにメモリー・モジュールを取り付ける場合は、先にエアー・バッフルをサーバーから取り外す必要があります。
適切な冷却と空気の流れを確保するために、前面および背面エアー・バッフルを再度取り付けてからサーバーの電源をオンにしてください。エアー・バッフルを取り外したままサーバーを作動させると、サーバーのコンポーネントが損傷する可能性があります。

手順

前面エアー・バッフルのタブをシャーシ両側の前面エアー・バッフル・スロットの位置に合わせます。次に、前面エアー・バッフルをサーバー内に下ろします。
注
適切な冷却を行うために、前面エアー・バッフルを取り付ける前にメモリー・モジュール・コネクターの両端の保持クリップを閉じてください。
図 1. 前面エアー・バッフルの取り付け
前面エアー・バッフルを少しだけ下に押して、しっかり収まるようにします。
前面エアー・バッフルを通してケーブルを配線します。
図 2. 前面エアー・バッフルのケーブル配線
該当する場合は、ケーブルを M.2 ブート・アダプターに接続します。
SATA/x4 NVMe M.2 ブート・アダプター

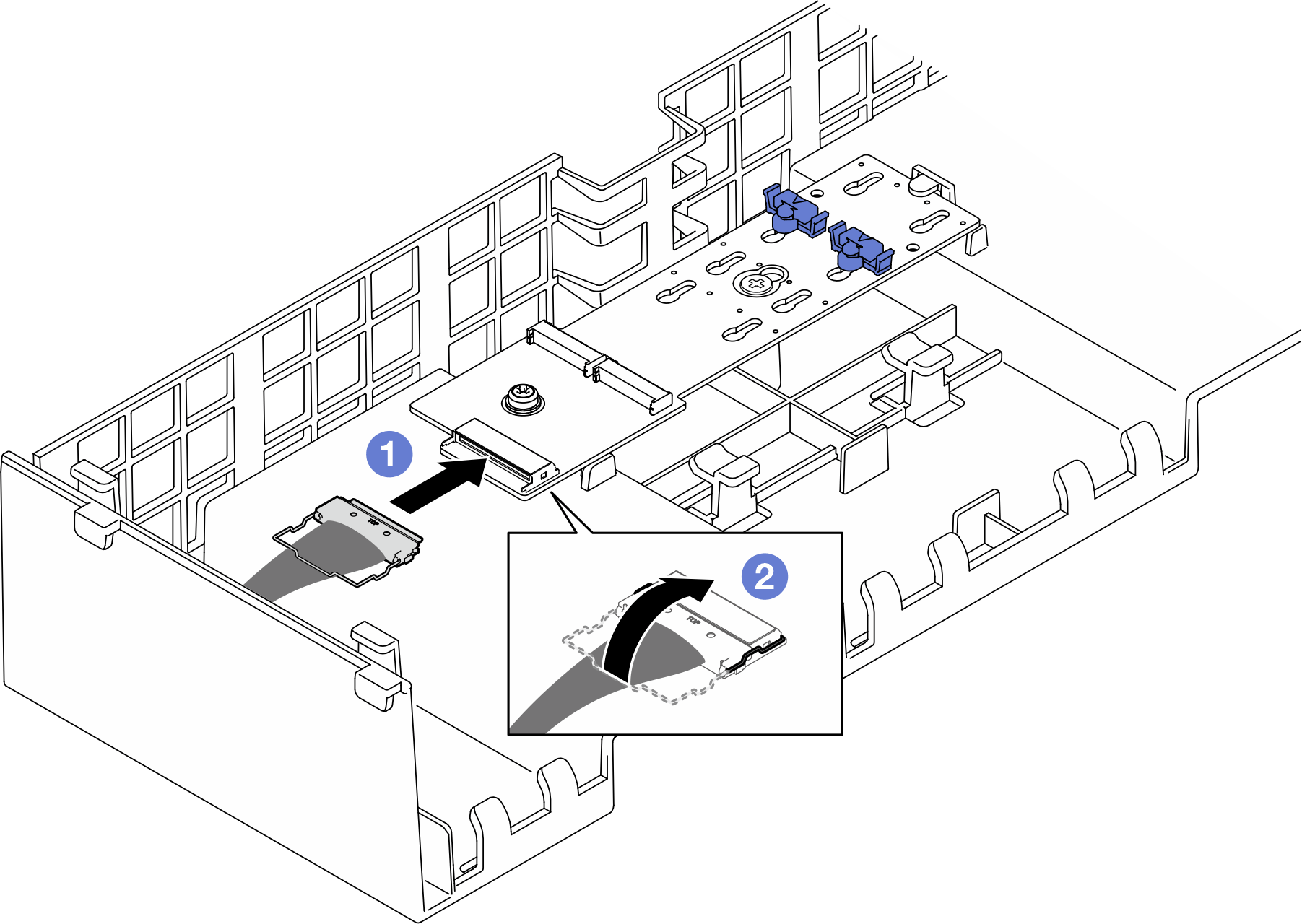

図 3. SATA/x4 NVMe M.2 ブート・アダプターへのケーブルの接続

SATA/NVMe または NVMe M.2 ブート・アダプター
図 4. SATA/NVMe または NVMe M.2 ブート・アダプターへのケーブルの接続
1. ケーブルを M.2 ブート・アダプターに接続します。
2. 拘束ねじをドライバーで締めて、ケーブルを M.2 ブート・アダプターに固定します。
該当する場合は、フラッシュ電源モジュールに付属している延長ケーブルを使用して、フラッシュ電源モジュールをアダプターに接続します。内部ケーブルの配線について詳しくは、フラッシュ電源モジュールのケーブル配線を参照してください。
図 5. フラッシュ電源モジュールへのケーブルの接続

終了後

前面エアー・バッフルを交換した場合は、以下を再び取り付けます。
1. M.2 ブート・アダプターを再び取り付けます。M.2 ブート・アダプターの取り付けを参照してください。
2. すべてのフラッシュ電源モジュールを再び取り付けます。フラッシュ電源モジュールの取り付けを参照してください。
前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。
部品交換を完了します。部品交換の完了を参照してください。
