Instalación del deflector de aire frontal
Siga las instrucciones que aparecen en esta sección para instalar el deflector de aire frontal.
Acerca de esta tarea
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
- Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o extraiga el servidor del bastidor. Consulte Extracción del servidor de los rieles.
Si tiene intención de instalar módulos de memoria en el servidor, primero debe retirar el deflector de aire del servidor.
Para permitir la refrigeración y el flujo de aire adecuados, vuelva a instalar los deflectores de aire frontal y posterior antes de encender el servidor. Si utiliza el servidor con el deflector de aire extraído, pueden producirse daños en los componentes de dicho servidor.
Procedimiento
- Alinee las pestañas del deflector de aire frontal con las ranuras del deflector de aire frontal en ambos lados del chasis; a continuación, baje el deflector de aire frontal hasta el servidor.NotaCierre el clip de sujeción en cada extremo del conector del módulo de memoria antes de instalar el deflector de aire frontal para un enfriamiento adecuado.Figura 1. Instalación del deflector de aire frontal
- Direccione los cables por el deflector de aire frontal.Figura 2. Disposición de los cables a través del deflector de aire frontal
- Si procede, conecte los cables al adaptador de arranque M.2.
Adaptador de arranque M.2 SATA/x4 NVMe
Figura 3. Conexión del cable al adaptador de arranque M.2 SATA/x4 NVMe
Adaptador de arranque SATA/NVMe o NVMe M.2
Figura 4. Conexión del cable al adaptador de arranque M.2 SATA/NVMe o NVMe

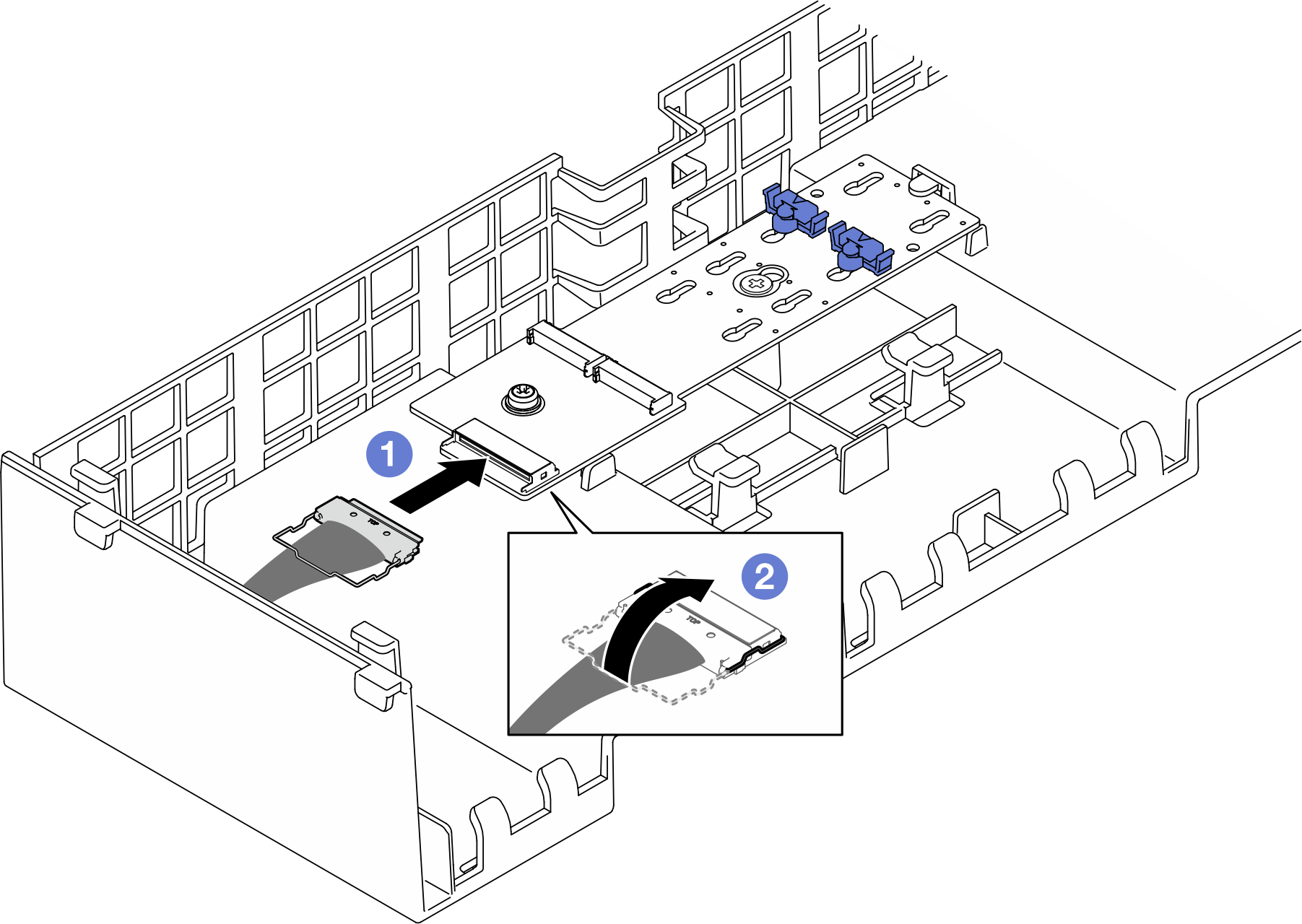

Conecte los cables al adaptador de arranque M.2.
Apriete el tornillo cautivo con un destornillador para fijar el cable al adaptador de arranque M.2.
- Si procede, conecte el módulo de alimentación flash a un adaptador con el cable de extensión que se proporciona con el módulo de alimentación flash. Consulte Disposición de cables del módulo de alimentación flash para obtener más información sobre la disposición interna de los cables.Figura 5. Conexión del cable al módulo de alimentación flash
Después de finalizar
Si sustituyó el deflector de aire frontal, vuelva a instalar lo siguiente.
Vuelva a instalar el adaptador de arranque M.2. Consulte Instalación del adaptador de arranque M.2.
Vuelva a instalar todos los módulos de alimentación flash. Consulte Instalación de un módulo de alimentación flash.
Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
Vídeo de demostración
