安装正面导风罩

按照本节中的说明安装正面导风罩。

过程

1. 将正面导风罩卡扣与机箱两侧的正面导风罩插槽对齐；然后，将正面导风罩向下放入服务器。
   注

   在安装正面导风罩以进行适当散热前，请合上内存条接口两端的固定夹。

   图 1. 安装正面导风罩


2. 向下轻按正面导风罩直至其牢固就位。
3. 将线缆穿过正面导风罩。
   图 2. 将线缆穿过正面导风罩


4. 如果适用，请将线缆连接到 M.2 引导适配器。

   SATA/x4 NVMe M.2 引导适配器

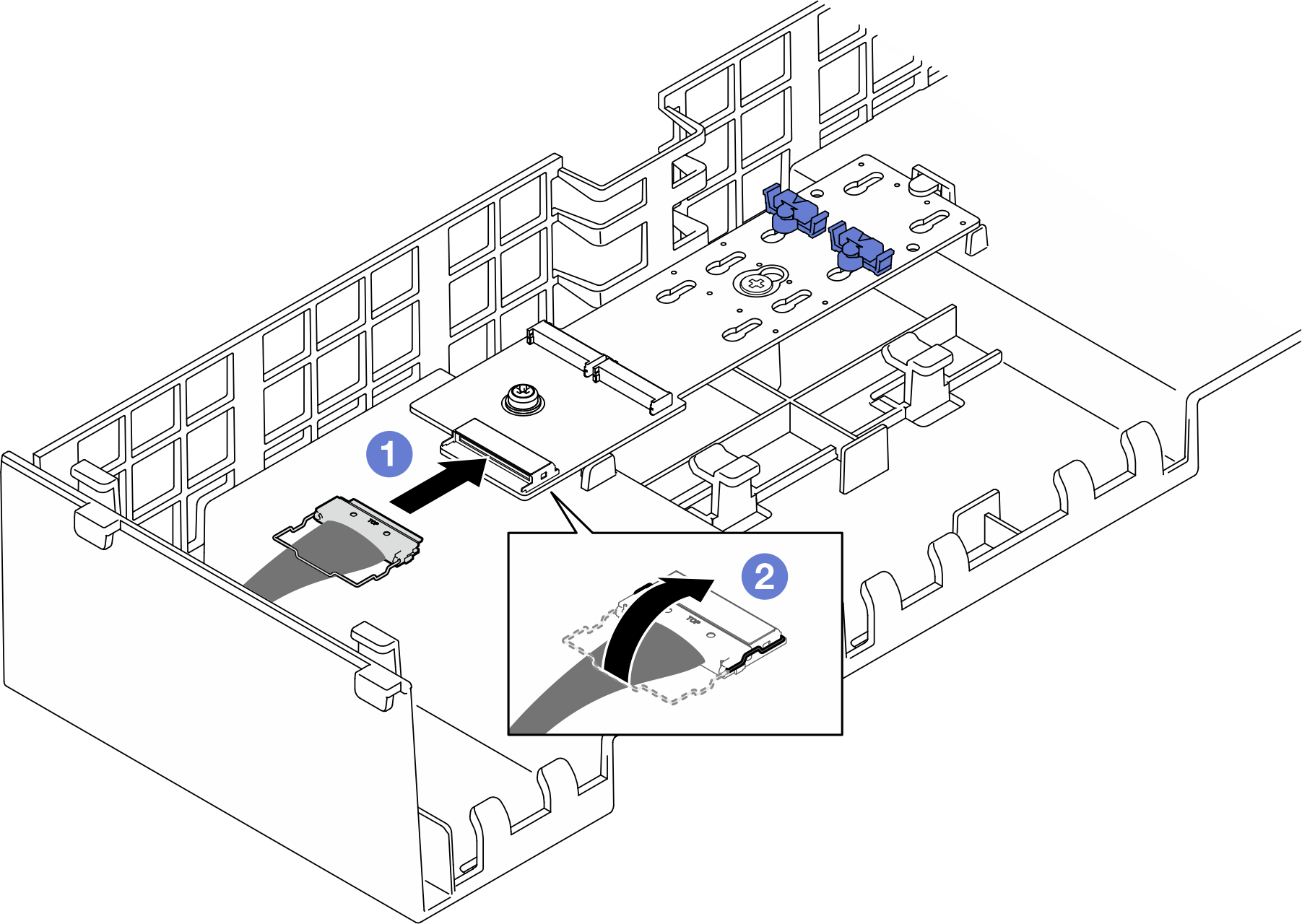

   图 3. 将线缆连接到 SATA/x4 NVMe M.2 引导适配器



   SATA/NVMe 或 NVMe M.2 引导适配器

   图 4. 将线缆连接到 SATA/NVMe 或 NVMe M.2 引导适配器



   1. 将线缆连接到 M.2 引导适配器。
   2. 用螺丝刀拧紧松不脱螺钉，将线缆固定到 M.2 引导适配器。
5. 如果适用，使用快速充电模块随附的延长线缆，将快速充电模块连接到适配器。有关内部线缆布放的更多信息，请参阅快速充电模块线缆布放。
   图 5. 将线缆连接到快速充电模块
