앞면 공기 조절 장치 설치

이 섹션의 지침에 따라 앞면 공기 조절 장치를 설치하십시오.

이 작업 정보

주의
  • 설치 지침안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 서버가 랙에 설치되어 있는 경우 랙 슬라이드 레일에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 레일에서 서버 제거의 내용을 참조하십시오.
  • 서버에 메모리 모듈을 설치하려면 먼저 서버에서 공기 조절 장치를 제거해야 합니다.

  • 적절한 냉각 상태 및 공기 흐름을 위해 서버를 켜기 전에 앞면 및 뒷면 공기 조절 장치를 다시 설치하십시오. 공기 조절 장치가 제거된 상태에서 서버를 작동하면 서버 구성 요소가 손상될 수 있습니다.

절차

  1. 앞면 공기 조절 장치 탭을 섀시 양쪽의 앞면 공기 조절 장치 슬롯에 맞춘 다음 앞면 공기 조절 장치를 서버에 내려놓으십시오.
    적절한 냉각을 위해 앞면 공기 조절 장치를 설치하기 전에 메모리 모듈 커넥터 각 끝에 있는 고정 클립을 닫으십시오.
    그림 1. 앞면 공기 조절 장치 설치
    Installing front air baffle
  2. 단단히 고정될 때까지 앞면 공기 조절 장치를 부드럽게 아래로 누르십시오.
  3. 앞면 공기 조절 장치를 통해 케이블을 배선하십시오.
    그림 2. 앞면 공기 조절 장치를 통해 케이블 배선
    Routing cable through front air baffle
  4. 해당하는 경우 케이블을 M.2 부트 어댑터에 연결하십시오.

    SATA/x4 NVMe M.2 부트 어댑터

    그림 3. SATA/x4 NVMe M.2 부트 어댑터에 케이블 연결
    Connecting cable to SATA/x4 NVMe M.2 boot adapter

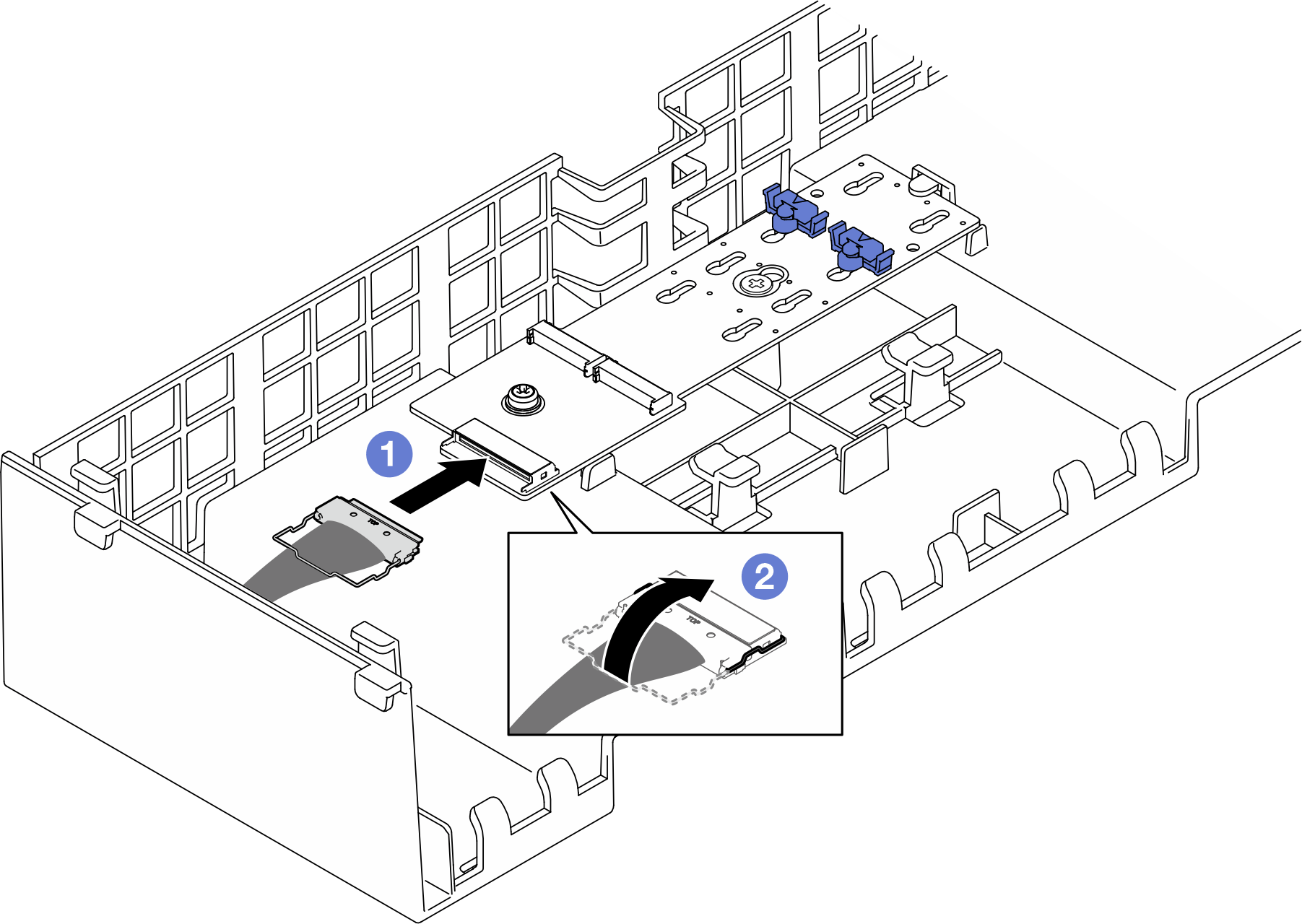

    SATA/NVMe 또는 NVMe M.2 부트 어댑터

    그림 4. SATA/NVMe 또는 NVMe M.2 부트 어댑터에 케이블 연결
    Connecting cable to SATA/NVMe or NVMe M.2 boot adapter
    1. 케이블을 M.2 부트 어댑터에 연결하십시오.
    2. 드라이버로 고정 나사를 조여 M.2 부트 어댑터에 케이블을 고정하십시오.
  5. 해당하는 경우 플래시 전원 모듈과 함께 제공되는 확장 케이블을 사용하여 플래시 전원 모듈을 어댑터에 연결하십시오. 내장 케이블 배선에 대한 자세한 정보는 플래시 전원 모듈 케이블 배선의 내용을 참조하십시오.
    그림 5. 플래시 전원 모듈에 케이블 연결
    Connecting cable to flash power module

완료한 후에

  1. 앞면 공기 조절 장치를 교체한 경우 다음을 다시 설치하십시오.

    1. M.2 부트 어댑터를 다시 설치하십시오. M.2 부트 어댑터 설치의 내용을 참조하십시오.

    2. 플래시 전원 모듈을 모두 다시 설치하십시오. 플래시 전원 모듈 설치의 내용을 참조하십시오.

  2. 앞면 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.

  3. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
