ติดตั้งแผ่นกั้นลมด้านหน้า

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผ่นกั้นลมด้านหน้า

ขั้นตอน

1. จัดแถบของแผ่นกั้นลมด้านหน้าให้ตรงกับช่องใส่แผ่นกั้นลมด้านหน้าทั้งสองข้างของตัวเครื่อง จากนั้น วางแผ่นกั้นลมด้านหน้าลงในเซิร์ฟเวอร์
   หมายเหตุ

   ปิดคลิปยึดบนปลายของขั้วต่อโมดูลหน่วยความจำแต่ละอัน ก่อนติดตั้งแผ่นกั้นลมด้านหน้า เพื่อให้มีการระบายความร้อนที่เหมาะสม

   รูปที่ 1. การติดตั้งแผ่นกั้นลมด้านหน้า


2. ดันแผ่นกั้นลมด้านหน้าลงเล็กน้อยจนกว่าจะเข้าที่แน่นดี
3. เดินสายผ่านแผ่นกั้นลมด้านหน้า
   รูปที่ 2. การเดินสายผ่านแผงกั้นลมด้านหน้า


4. หากเป็นไปได้ ให้เชื่อมต่อสายเข้ากับอะแดปเตอร์บูต M.2

   อะแดปเตอร์บูต SATA/x4 NVMe M.2

   รูปที่ 3. การเชื่อมต่อสายเข้ากับอะแดปเตอร์บูต SATA/x4 NVMe M.2



   อะแดปเตอร์บูต M.2 แบบ SATA/NVMe หรือ NVMe

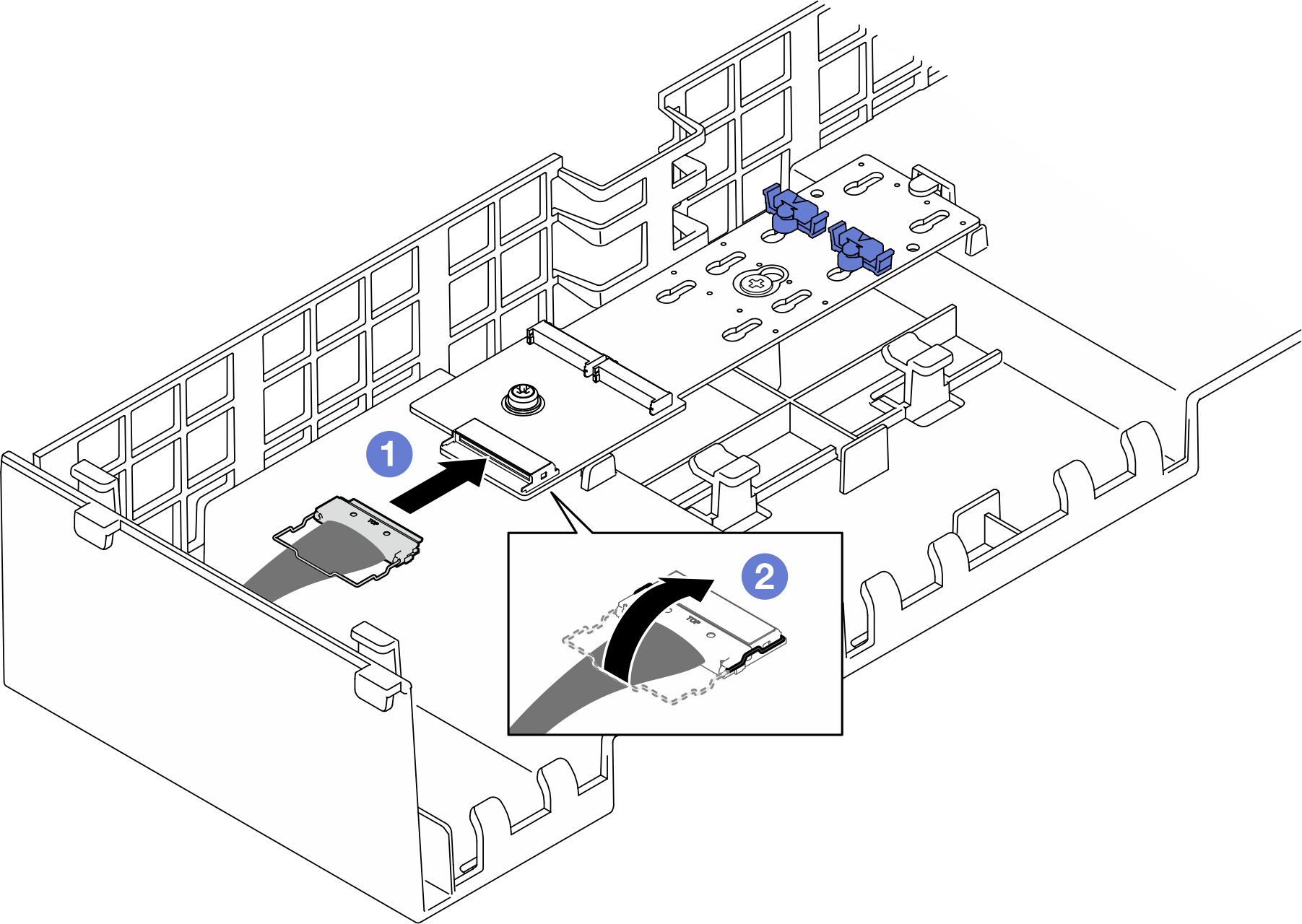

   รูปที่ 4. การเชื่อมต่อสายเข้ากับอะแดปเตอร์บูต M.2 แบบ SATA/NVMe หรือ NVMe



   1. เชื่อมต่อสายเข้ากับอะแดปเตอร์บูต M.2
   2. ขันสกรูยึดให้แน่นด้วยไขควงเพื่อยึดสายเข้ากับอะแดปเตอร์บูต M.2
5. หากเป็นไปได้ ให้เชื่อมต่อโมดูลพลังงานแบบแฟลชกับอะแดปเตอร์โดยใช้สายต่อที่มาพร้อมกับโมดูลพลังงานแบบแฟลช ดู การเดินสายโมดูลพลังงานแบบแฟลช สำหรับข้อมูลเกี่ยวกับการเดินสายภายใน
   รูปที่ 5. การเชื่อมต่อสายเข้ากับโมดูลพลังงานแบบแฟลช
