Installazione di un processore e un dissipatore di calore

In questa sezione viene descritto come installare un processore e un dissipatore di calore assemblati, noti come PHM (Processor-Heat-Sink Module). Questa attività richiede un driver Torx T30. Questa procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

• Ciascun socket del processore deve contenere sempre un coperchio o un PHM. Quando si rimuove o si installa un PHM, proteggere i socket del processore vuoti con un coperchio.
• Non toccare i contatti del processore o del socket del processore. I contatti del socket/processore sono estremamente delicati e potrebbero essere facilmente danneggiati. Agenti contaminanti sui contatti del processore, ad esempio il grasso della pelle, possono causare problemi di connessione.
• Evitare che il lubrificante termico sul processore o sul dissipatore di calore entri in contatto con altri elementi. Il contatto con qualsiasi superficie potrebbe contaminare il lubrificante termico e renderlo inefficace. Il lubrificante termico può danneggiare componenti, quali i connettori elettrici nel socket del processore.
• Rimuovere e installare solo un PHM alla volta. Se il sistema supporta più processori, installare i PHM iniziando dal primo socket del processore.

Nota

• Il dissipatore di calore, il processore e la piastra del processore del sistema in uso potrebbero avere un aspetto diverso da quello mostrato nelle immagini.
• I PHM sono dimensionati in base al socket in cui dovranno essere installati e con un orientamento fisso.
• Per un elenco dei processori supportati dal server, vedere Sito Web Lenovo ServerProven. Velocità, numero di core e frequenza di tutti i processori devono essere identici.
• Prima di installare un nuovo modulo PHM o un processore sostitutivo, aggiornare il firmware di sistema al livello più recente. Vedere Aggiornamento del firmware.

La figura seguente mostra i componenti del PHM.

Figura 1. Componenti del PHM

1 Dissipatore di calore	9 Piastra del processore
2 Contrassegno triangolare del dissipatore di calore	10 Fermi per fissare il processore nella piastra
3 Etichetta di identificazione del processore	11 Contrassegno triangolare della piastra
4 Fermo di blocco del dado e del cavo	12 Maniglia di espulsione del processore
5 Dado Torx T30	13 Lubrificante termico
6 Fermo del cavo	14 Dissipatore di calore del processore
7 Fermi per fissare la piastra al dissipatore di calore	15 Contrassegno triangolare del processore
8 Codice della piastra del processore	16 Contatti del processore

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

• Visitare il sito Sito Web per il download di driver e software per ThinkSystem SR860 V4 per visualizzare gli aggiornamenti più recenti di firmware e driver per il server in uso.

• Per ulteriori informazioni sugli strumenti di aggiornamento del firmware, vedere Aggiornamento del firmware.

Procedura

1. Registrare l'etichetta di identificazione del processore.
   • Se si sostituisce un processore e si riutilizza il dissipatore di calore, rimuovere l'etichetta di identificazione del processore dal dissipatore di calore e sostituirla con la nuova etichetta fornita con il processore sostitutivo.
   • Se si sostituisce un dissipatore di calore e si riutilizza il processore, rimuovere l'etichetta di identificazione del processore dal vecchio dissipatore di calore e applicarla su quello nuovo nella stessa posizione.
     Nota

     Se non è possibile rimuovere l'etichetta e applicarla sul nuovo dissipatore di calore, o se l'etichetta viene danneggiata durante il trasferimento, verificare il numero di serie del processore dall'etichetta di identificazione e annotarlo con un pennarello indelebile sul nuovo dissipatore di calore, nella stessa posizione in cui avrebbe dovuto essere applicata l'etichetta.
2. Installare il processore nella nuova piastra.
   Nota

   • Se si sostituisce il processore e si riutilizza il dissipatore di calore, utilizzare la nuova piastra fornita con il nuovo processore.
   • Se si sostituisce il dissipatore di calore e si riutilizza il processore e se il nuovo dissipatore di calore viene fornito con due piastre del processore, assicurarsi di usare lo stesso tipo di piastra che si è eliminata.

   Figura 2. Installazione di una piastra del processore



   1. Verificare che la maniglia sulla piastra sia in posizione di chiusura.
   2. Allineare il processore sulla nuova piastra in modo che i contrassegni triangolari siano allineati, quindi inserire l'estremità contrassegnata del processore nella piastra.
   3. Tenere in posizione l'estremità inserita del processore, quindi ruotare l'estremità non contrassegnata della piastra verso il basso e allontanarla dal processore.
   4. Premere il processore e fissare l'estremità non contrassegnata sotto il fermo sulla piastra.
   5. Ruotare delicatamente i lati della piastra verso il basso per allontanarli dal processore.
   6. Premere il processore e fissare le estremità sotto i fermi sulla piastra.
      Nota

      Per fare in modo che il processore resti fissato alla piastra dopo l'inserimento, tenere il lato di contatto del processore rivolto verso l'alto, impugnando l'assieme della piastra del processore dai lati della piastra.
3. Applicare il lubrificante termico.
   • Se si sostituisce il dissipatore di calore e si riutilizza il processore, viene fornito un nuovo dissipatore di calore con il lubrificante termico e non è necessario applicare un nuovo lubrificante termico.
     Nota

     Per garantire prestazioni ottimali, controllare la data di produzione sul nuovo dissipatore di calore e assicurarsi che non superi i due anni. In caso contrario, rimuovere il lubrificante termico esistente e applicare il nuovo.
   • Se si sostituisce il processore e si riutilizza il dissipatore di calore, effettuare le seguenti operazioni per applicare il lubrificante termico:
     1. Se sul dissipatore di calore è presente del lubrificante termico, rimuoverlo con un panno imbevuto di alcol.
     2. Posizionare delicatamente il processore e la piastra nella confezione di spedizione con il lato contatto del processore rivolto verso il basso. Assicurarsi che il contrassegno triangolare sulla piastra sia orientato nella confezione di spedizione come mostrato di seguito.
     3. Applicare il lubrificante termico sulla parte superiore del processore con una siringa, formando quattro punti uniformemente distribuiti, mentre ogni punto è costituito da circa 0,1 ml di lubrificante termico.
        Figura 3. Applicazione del lubrificante termico con il processore nella confezione di spedizione


4. Assemblare il processore e il dissipatore di calore.

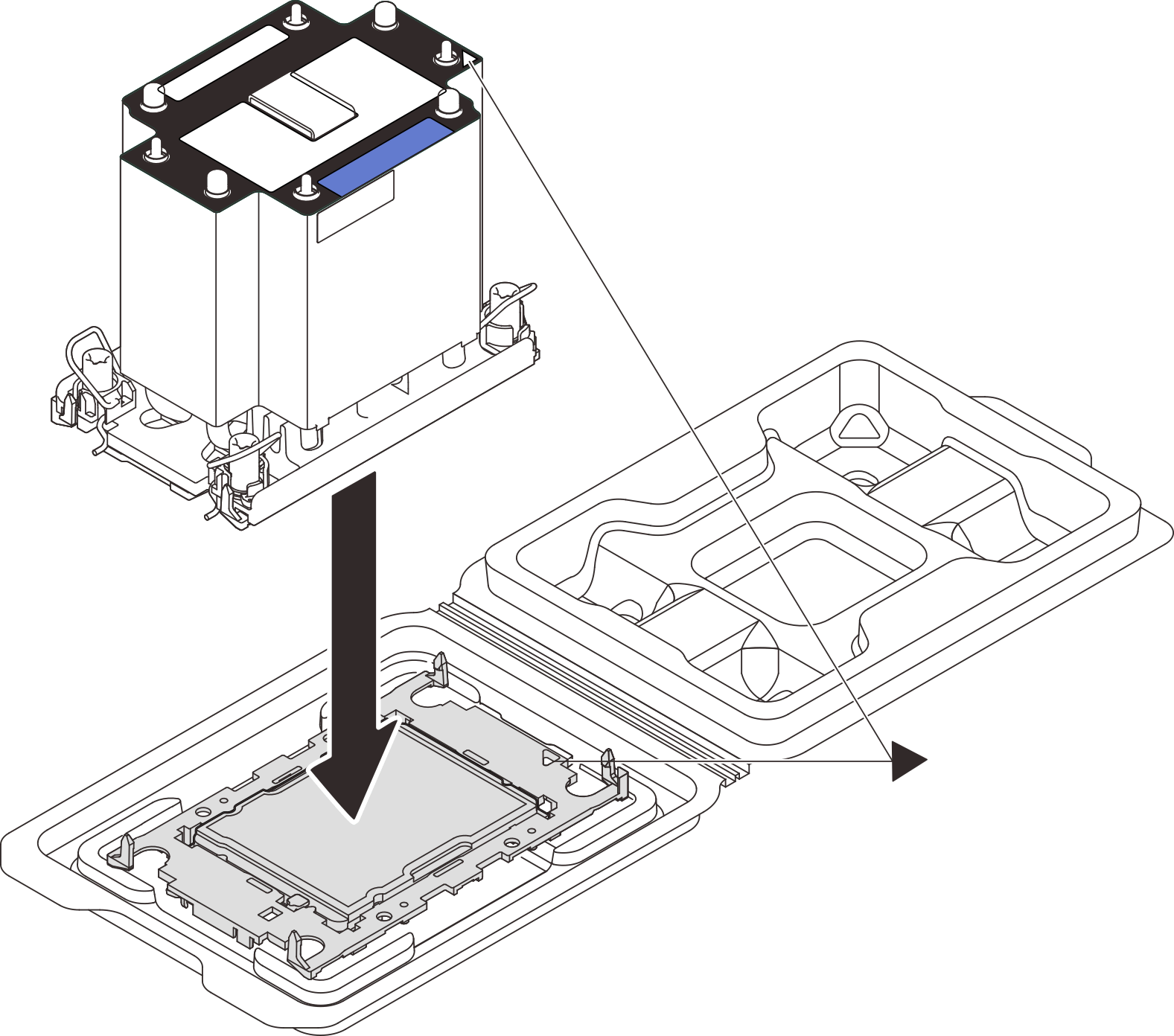

   Figura 4. Assemblaggio del PHM con il processore nella confezione di spedizione




   1. Allineare il contrassegno triangolare sull'etichetta del dissipatore di calore al contrassegno triangolare sulla piastra del processore e sul processore.
   2. Installare il dissipatore di calore sulla piastra del processore.

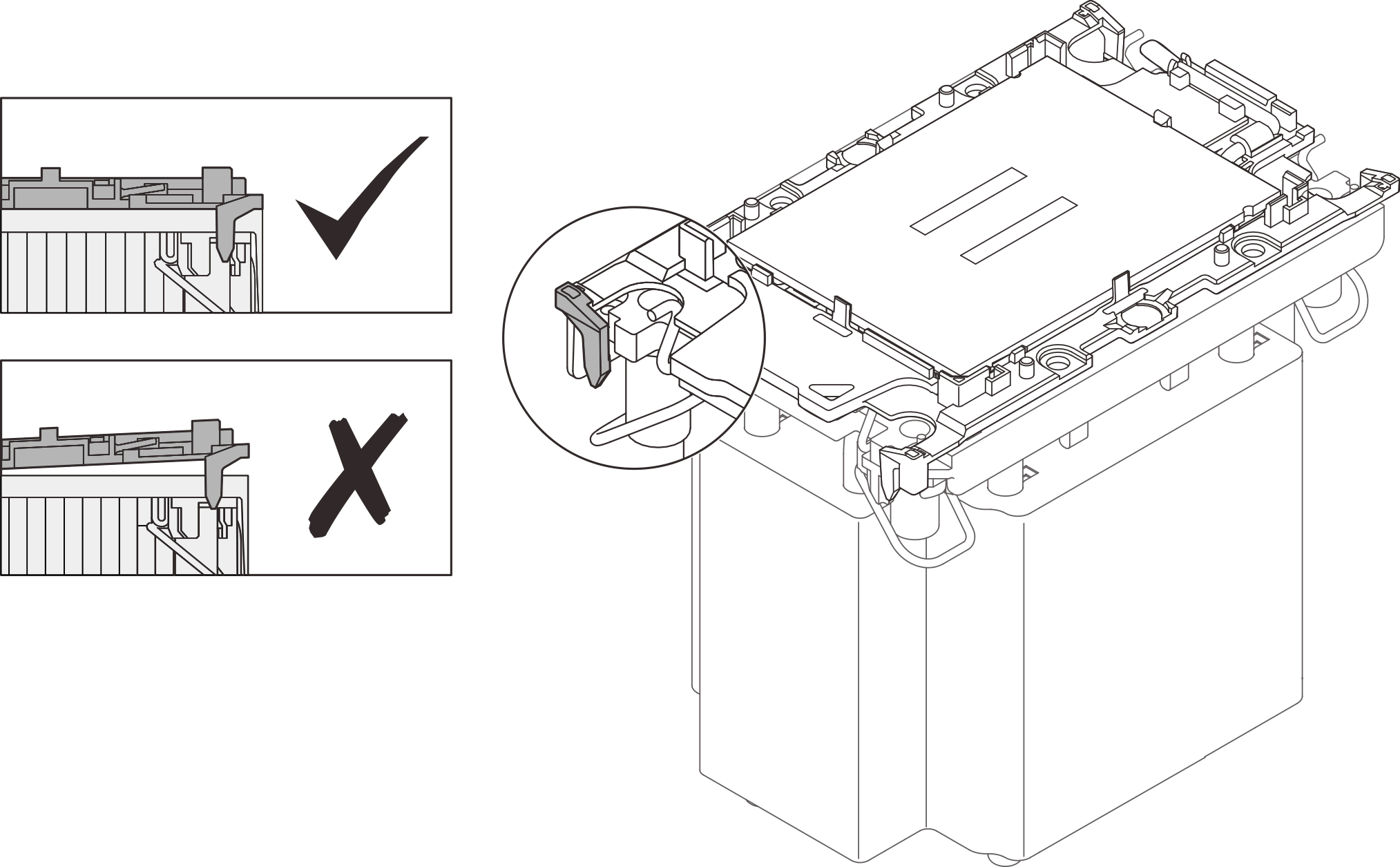

   3. Spingere la piastra in posizione fino ad agganciare i fermi in tutti e quattro gli angoli. Controllare visivamente che non ci sia spazio tra la piastra del processore e il dissipatore di calore.
5. Installare il modulo processore e dissipatore di calore nel socket del processore.
   Nota

   • Non toccare i contatti del connettore sulla parte inferiore del processore.
   • Verificare che non siano presenti oggetti sul socket del processore per evitare che si danneggi.

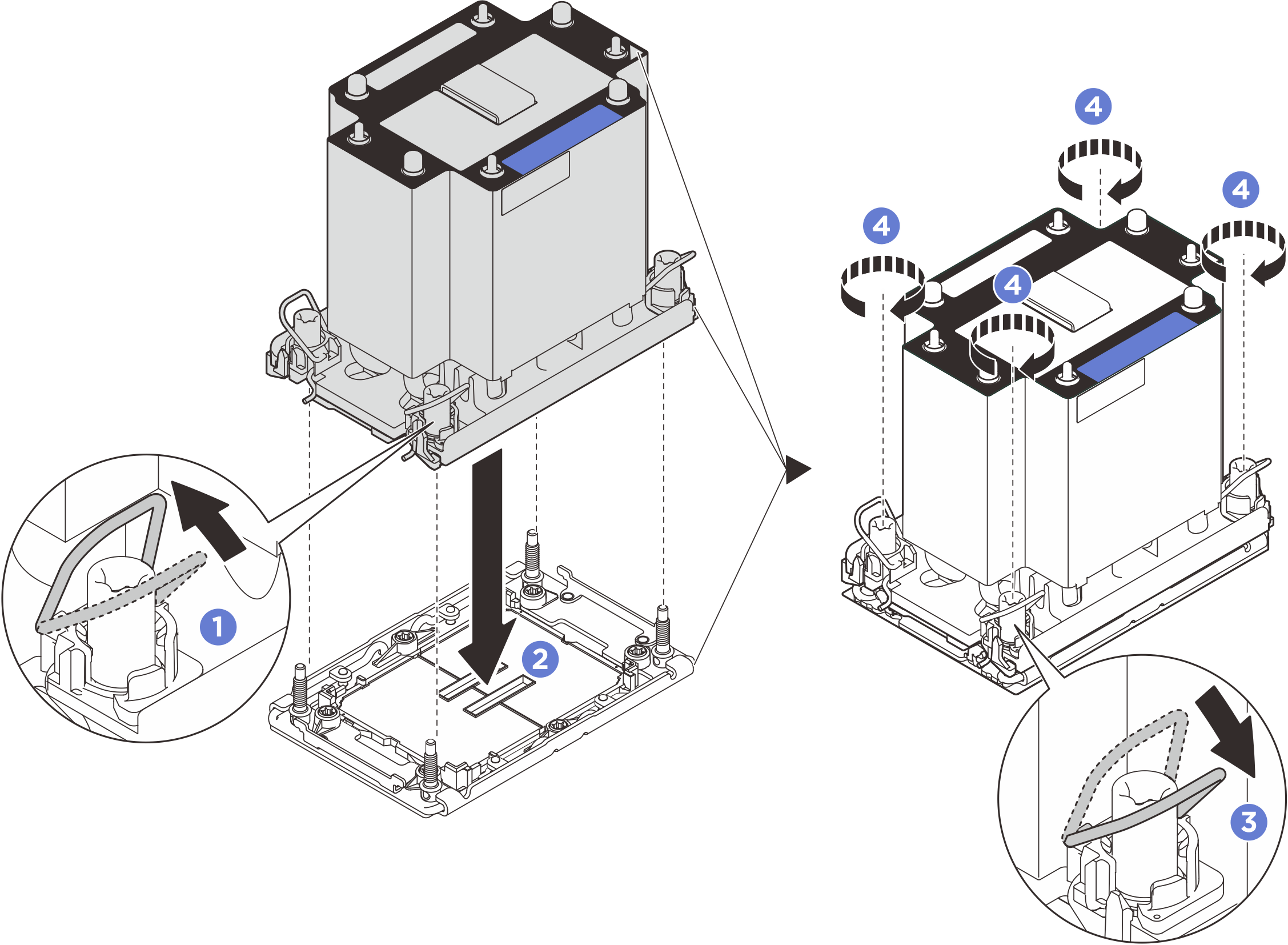

   Figura 5. Installazione del PHM 2U standard

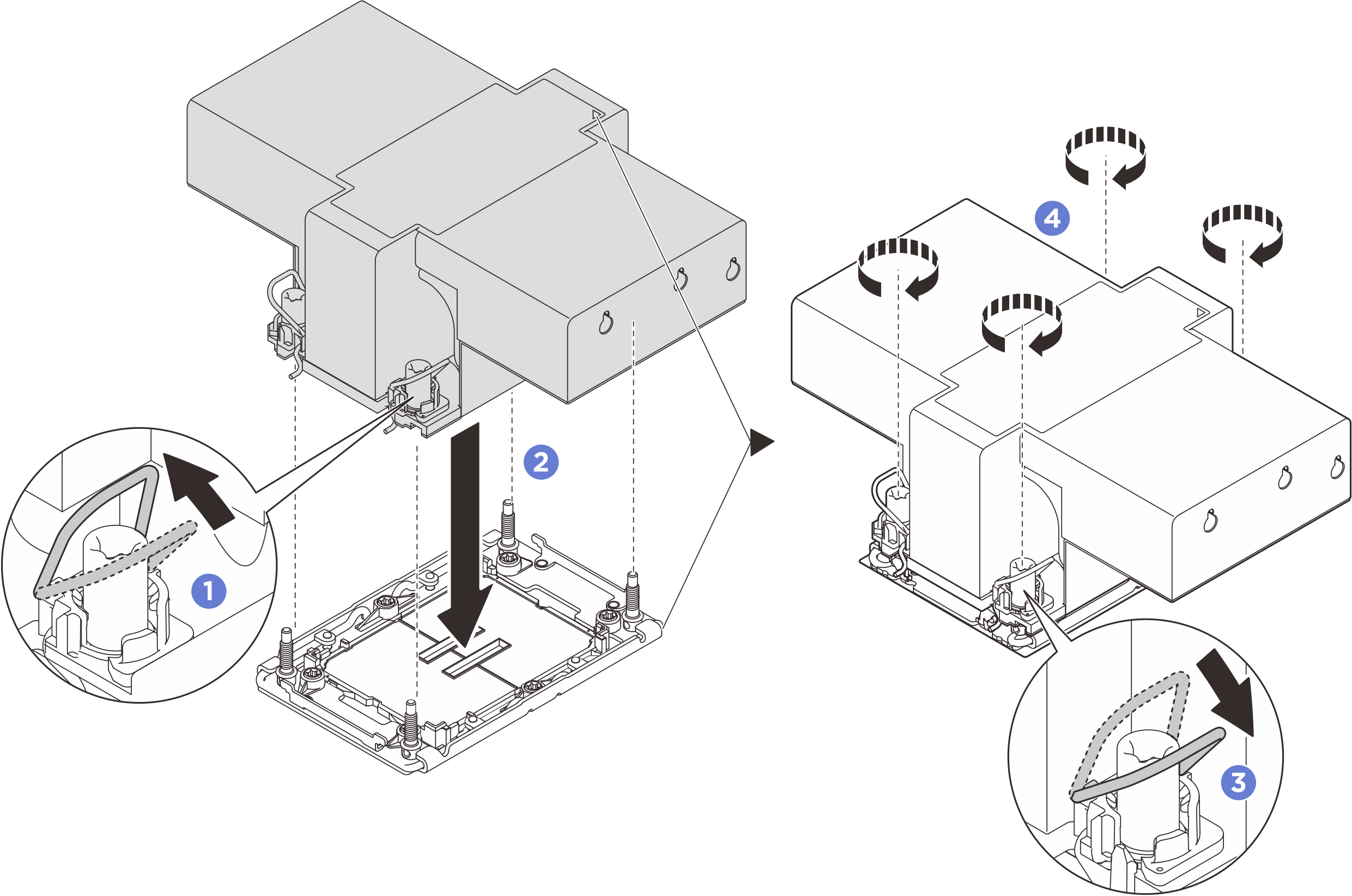

   Figura 6. Installazione del PHM 2U ad alte prestazioni


   1. Ruotare i fermi del cavo verso l'interno.
   2. Allineare il contrassegno triangolare e i quattro dadi Torx T30 sul PHM con il contrassegno triangolare e i pioli filettati del socket del processore, inserire quindi il PHM nel socket del processore.
   3. Ruotare i fermi del cavo verso l'esterno finché non si agganciano ai ganci nel socket.
   4. Serrare completamente i dadi Torx T30 nella sequenza di installazione mostrata sull'etichetta del dissipatore di calore. Serrare completamente le viti, quindi controllare visivamente per verificare che non vi siano spazi tra la vite di spallamento sotto il dissipatore di calore e il socket del processore (Per riferimento, la coppia richiesta per serrare completamente i dadi è 10 +/- 2,0 lbf-in, 1,1 +/- 0,2 N-m).
