Установка процессора и радиатора

Эта задача содержит инструкции по установке узла процессора и радиатора, известного под названием «модуль процессора с радиатором» (PHM). Для выполнения этой задачи требуется отвертка Torx T30. Эта процедура должна выполняться квалифицированным специалистом.

Об этой задаче

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

• Каждое гнездо процессора должно быть закрыто кожухом, либо в него должен быть вставлен модуль PHM. При снятии и установке модуля PHM закройте пустые гнезда процессора кожухом.
• Не прикасайтесь к гнездам или контактам процессора. Контакты гнезда процессора очень хрупкие и их легко повредить. Загрязнения на контактах процессора, например жир с кожи, могут приводить к сбоям соединений.
• Не допускайте контакта термопасты на процессоре или радиаторе с чем-либо. Контакт с любой поверхностью может оказать негативное влияние на термопасту, сделав ее неэффективной. Термопаста может повредить компоненты, например электрические разъемы в гнезде процессора.
• Извлекайте и устанавливайте модули PHM по одному. Если система поддерживает несколько процессоров, устанавливайте модули PHM, начиная с первого гнезда процессора.

Прим.

• Радиатор, процессор и держатель процессора вашей системы могут отличаться от показанных на рисунках.
• Модули PHM снабжены ключом для гнезда, в которое они должен быть установлены в надлежащей ориентации.
• Список поддерживаемых для сервера процессоров см. по ссылке Веб-сайт Lenovo ServerProven. Все процессоры должны иметь одинаковые скорость, число ядер и частоту.
• Перед установкой нового модуля PHM или сменного процессора обновите системную микропрограмму до последнего уровня. См. раздел Обновление микропрограммы.

На приведенном ниже рисунке показаны компоненты PHM.

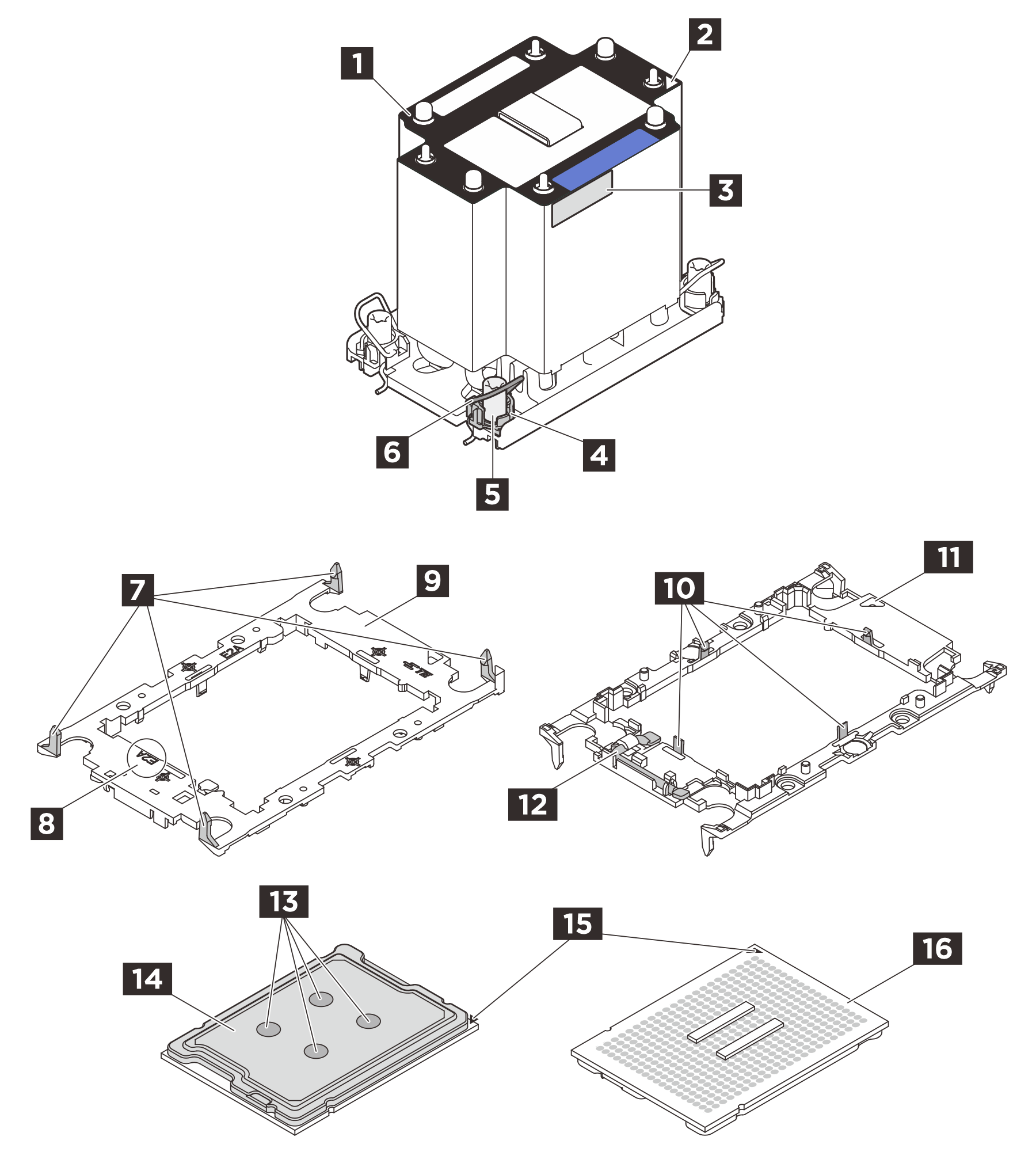

Рис. 1. Компоненты PHM

1 Радиатор	9 Держатель процессора
2 Треугольная отметка радиатора	10 Зажимы для крепления процессора в держателе
3 Идентификационная этикетка процессора	11 Треугольная отметка держателя
4 Гайка и фиксатор металлической ручки	12 Ручка для извлечения процессора
5 Гайка Torx T30	13 Термопаста
6 Металлическая ручка для защиты от опрокидывания	14 Теплоотвод процессора
7 Зажимы для крепления держателя к радиатору	15 Треугольная отметка процессора
8 Маркировка кода держателя процессора	16 Контакты процессора

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

• Чтобы получить доступ к последним обновлениям микропрограммы и драйверов вашего сервера, перейдите по ссылке Веб-сайт скачивания драйверов и программного обеспечения для сервера ThinkSystem SR860 V4.

• Дополнительные сведения об инструментах обновления микропрограммы см. в разделе Обновление микропрограммы.

Процедура

1. Запишите информацию с идентификационной этикетки процессора.
   • При замене процессора и продолжении использования радиатора снимите с радиатора идентификационную этикетку процессора и замените ее новой, поставляемой со сменным процессором.
   • При замене радиатора и продолжении использования процессора снимите со старого радиатора идентификационную этикетку процессора и поместите ее на новый радиатор в том же месте.
     Прим.

     Если вам не удалось снять этикетку и поместить ее на новый радиатор или если этикета оказалась повреждена при переносе, запишите указанный на ней серийный номер процессора на новом радиаторе в том же месте, где должна была быть этикетка, с помощью перманентного маркера.
2. Установите процессор в новый держатель.
   Прим.

   • При замене процессора и повторном использовании радиатора используйте новый держатель, который поставляется с новым процессором.
   • Если вы заменяете радиатор и повторно используете процессор и если новый радиатор поставляется с двумя держателями процессора, обязательно используйте держатель того же типа, что и утилизированный.

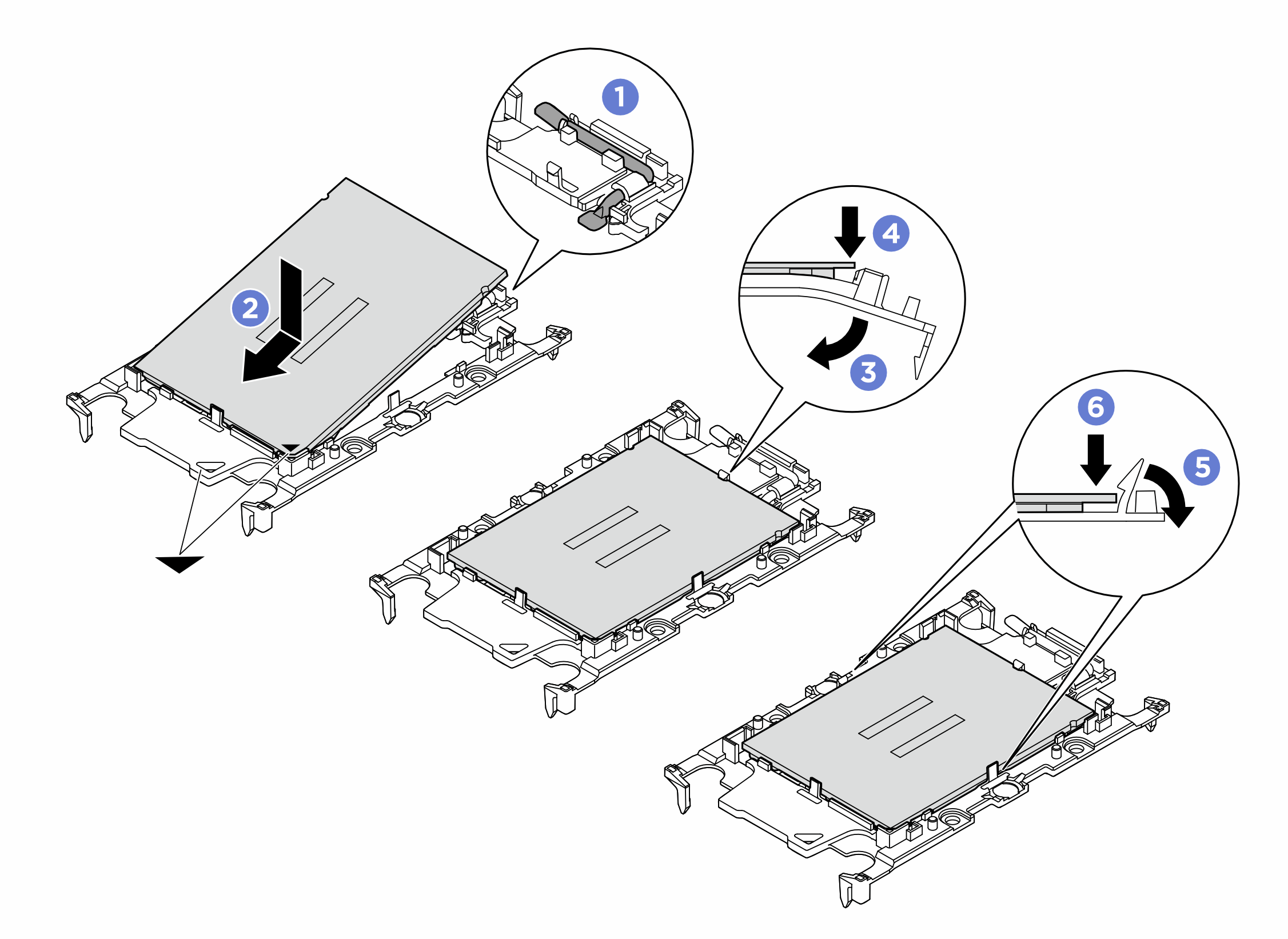

   Рис. 2. Установка держателя процессора



   1. Убедитесь, что ручка держателя находится в закрытом положении.
   2. Совместите процессор на новом держателе так, чтобы треугольные отметки выровнялись. Затем вставьте маркированный конец процессора в держатель.
   3. Удерживая на месте вставленный конец процессора, поверните немаркированный конец держателя в направлении вниз от процессора.
   4. Нажмите на процессор и зафиксируйте немаркированный конец под защелкой на держателе.
   5. Аккуратно поверните стороны держателя в направлении вниз от процессора.
   6. Нажмите на процессор и зафиксируйте стороны под защелками на держателе.
      Прим.

      Чтобы процессор не выпал из держателя, держите блок держателя процессора за боковые стороны держателя, расположив процессор стороной с контактами вверх.
3. Нанесите термопасту.
   • Если вы заменяете радиатор и повторно используете процессор, наносить новую термопасту не требуется, так как новый радиатор поставляется с термопастой.
     Прим.

     Чтобы обеспечить оптимальную производительность, посмотрите дату производства на новом радиаторе и убедитесь, что он изготовлен не более двух лет назад. В противном случае удалите существующую термопасту и нанесите новую.
   • При замене процессора и продолжении использования радиатора для нанесения термопасты выполните следующие действия:
     1. Если на радиаторе есть остатки термопасты, удалите их спиртовой салфеткой.
     2. Осторожно положите процессор и держатель в транспортировочный лоток стороной с контактами процессора вниз. Убедитесь, что треугольная отметка на держателе ориентирована в транспортировочном лотке так, как показано на рисунке.
     3. Нанесите шприцем на верхнюю часть процессора четыре расположенных на одинаковом расстоянии точки термопасты объемом по 0,1 мл каждая.
        Рис. 3. Нанесение термопасты на процессор в транспортировочном лотке


4. Соберите процессор и радиатор.

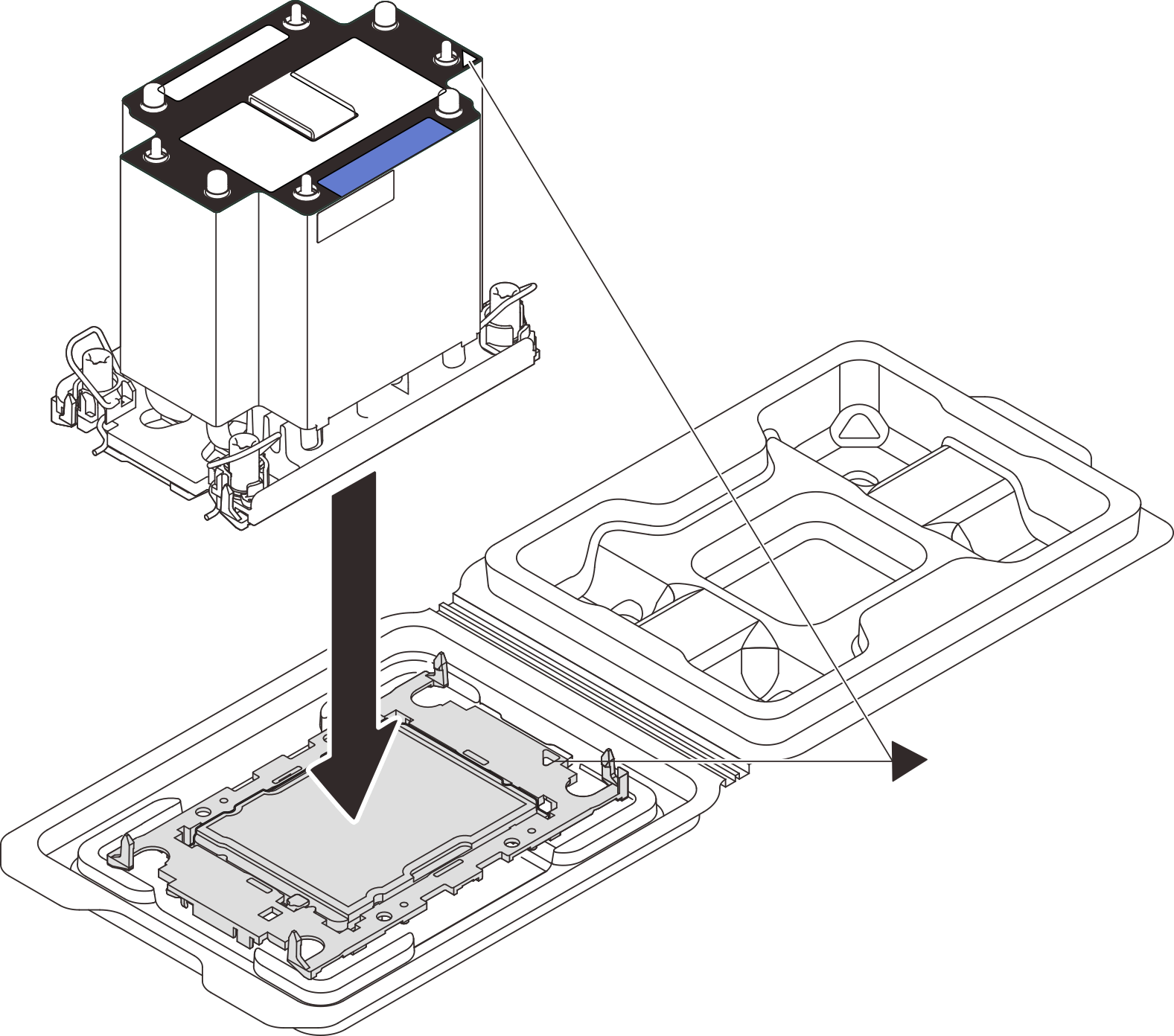

   Рис. 4. Сборка модуля процессора с радиатором (PHM), когда процессор находится в транспортировочном лотке




   1. Совместите треугольную отметку на этикетке радиатора с треугольной отметкой на держателе процессора и процессоре.
   2. Установите радиатор в держатель процессора.

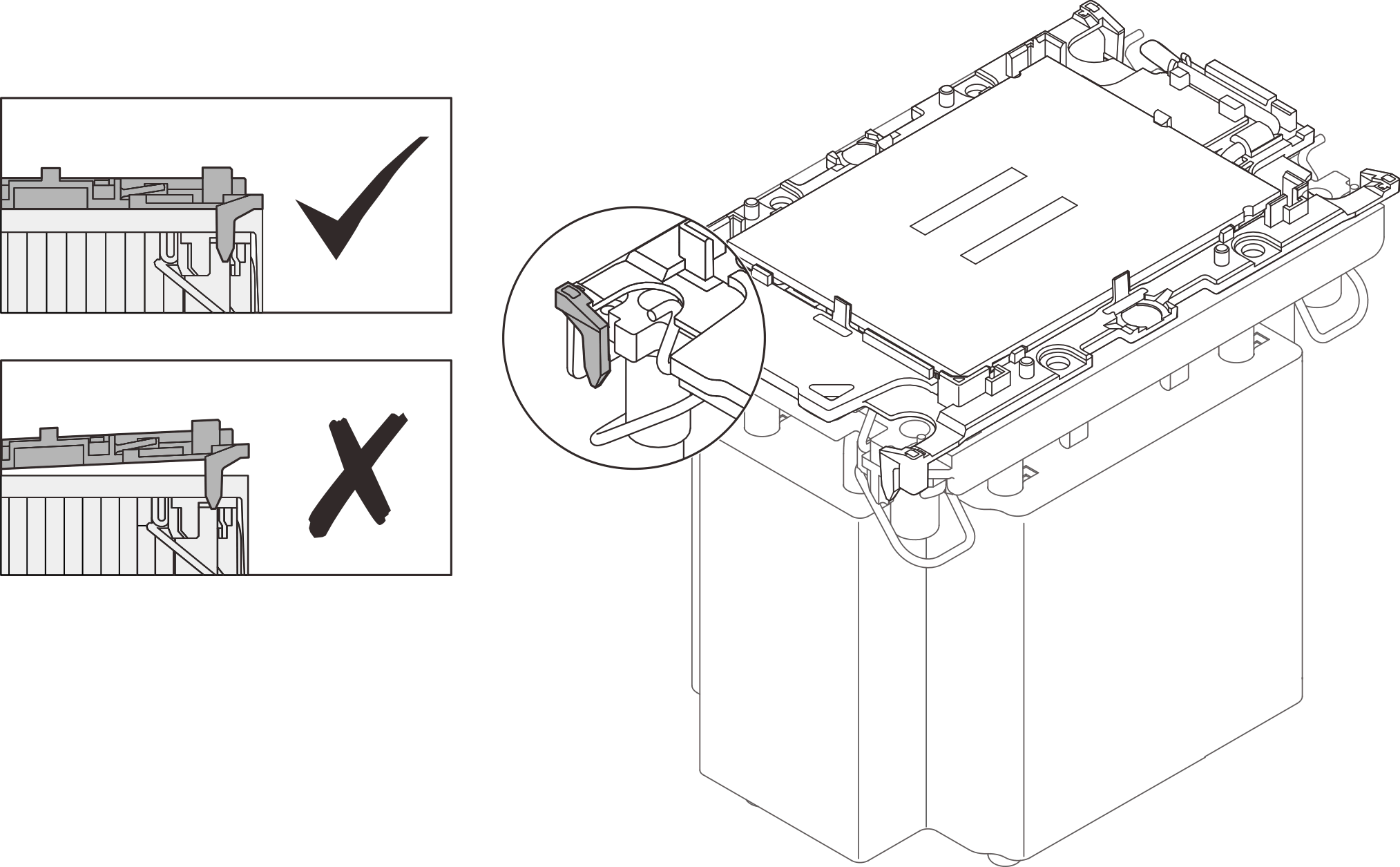

   3. Нажимайте на держатель, пока защелки в четырех углах не войдут в зацепление. Убедитесь, что между держателем процессора и радиатором нет зазора.
5. Установите модуль процессора с радиатором в гнездо процессора.
   Прим.

   • Не касайтесь контактов внизу процессора.
   • Во избежание повреждения гнезда процессора не допускайте попадания в него каких-либо объектов.

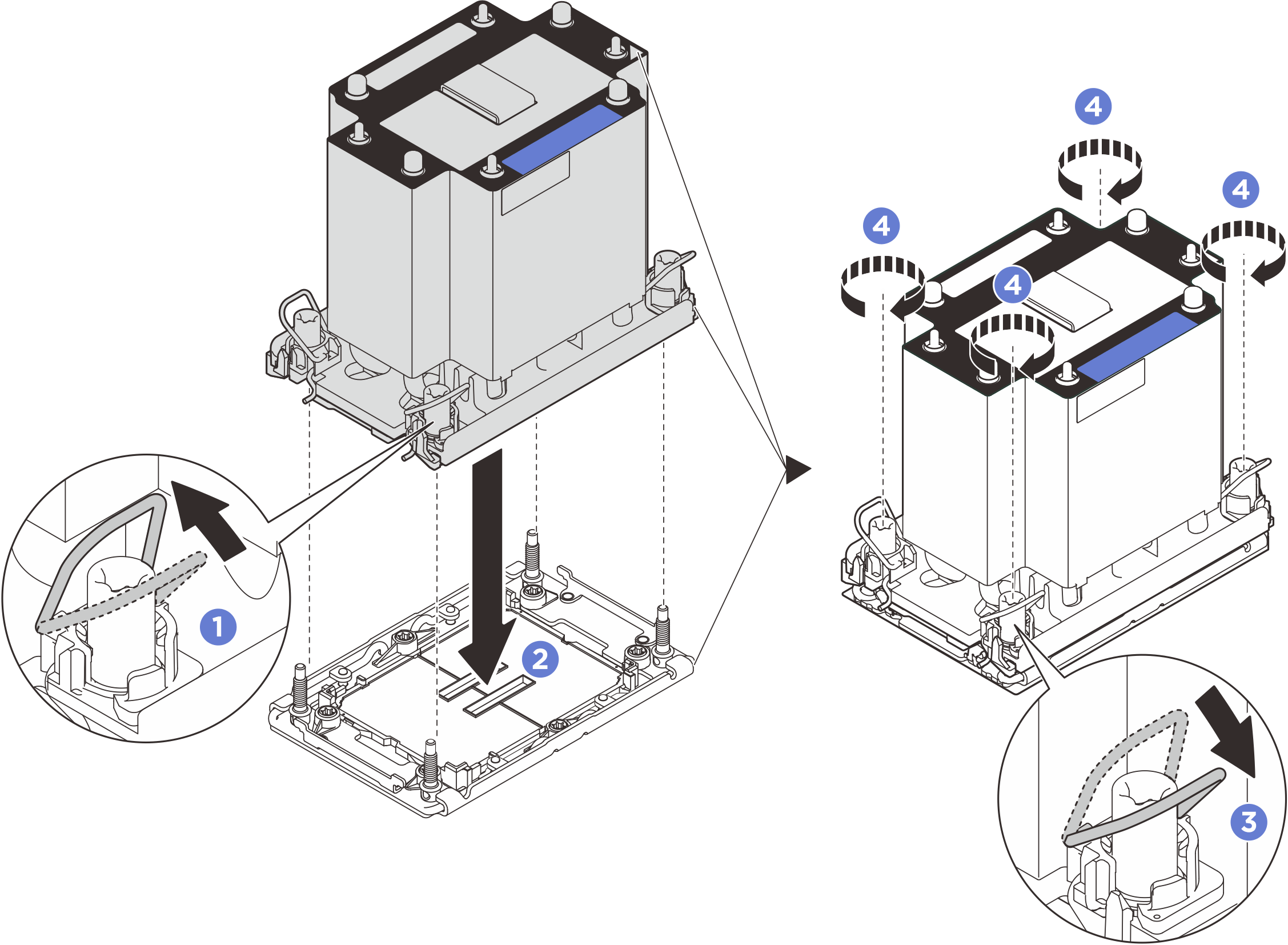

   Рис. 5. Установка стандартного модуля PHM 2U

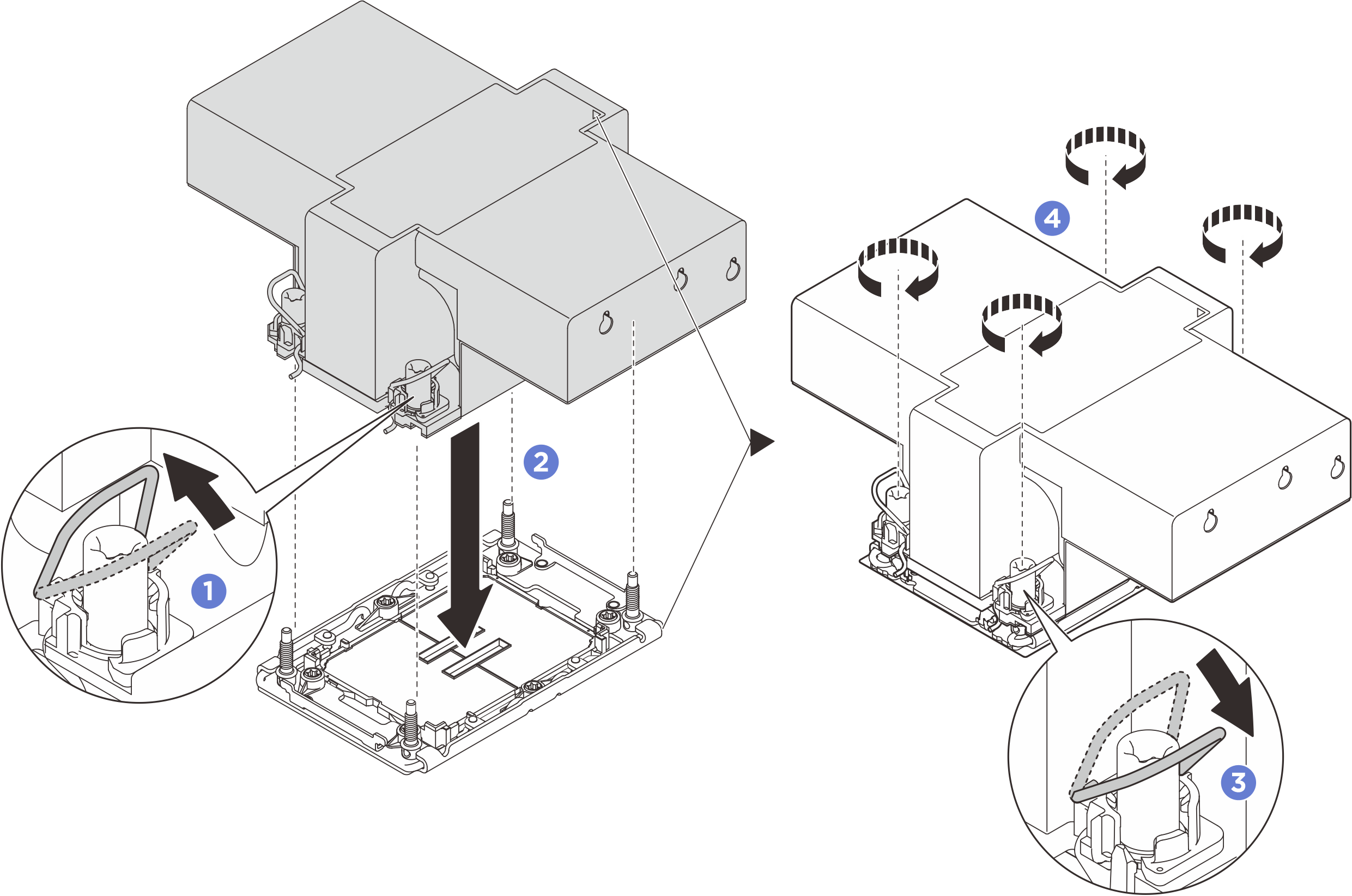

   Рис. 6. Установка модуля PHM повышенной мощности 2U


   1. Поверните металлические ручки для защиты от опрокидывания в направлении внутрь.
   2. Совместите треугольную отметку и четыре гайки Torx T30 на модуле PHM с треугольной отметкой и резьбовыми штырьками гнезда процессора. Затем вставьте модуль PHM в гнездо процессора.
   3. Поверните металлические ручки для защиты от опрокидывания в направлении наружу, чтобы они вошли в зацепление с крючками в гнезде.
   4. Полностью затяните гайки Torx T30 в последовательности установки, показанной на этикетке радиатора. Затяните винты до упора. Затем проведите осмотр и убедитесь в отсутствии зазора между гнездом процессора и опорами винтов под радиатором. (Для справки: крутящий момент, необходимый для полной затяжки гаек, составляет 10 +/– 2,0 фунтосилы на дюйм или 1,1 +/– 0,2 Нм.)
