MicroSD カードの取り外し

このセクションの手順に従って、MicroSD カードを取り外します。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

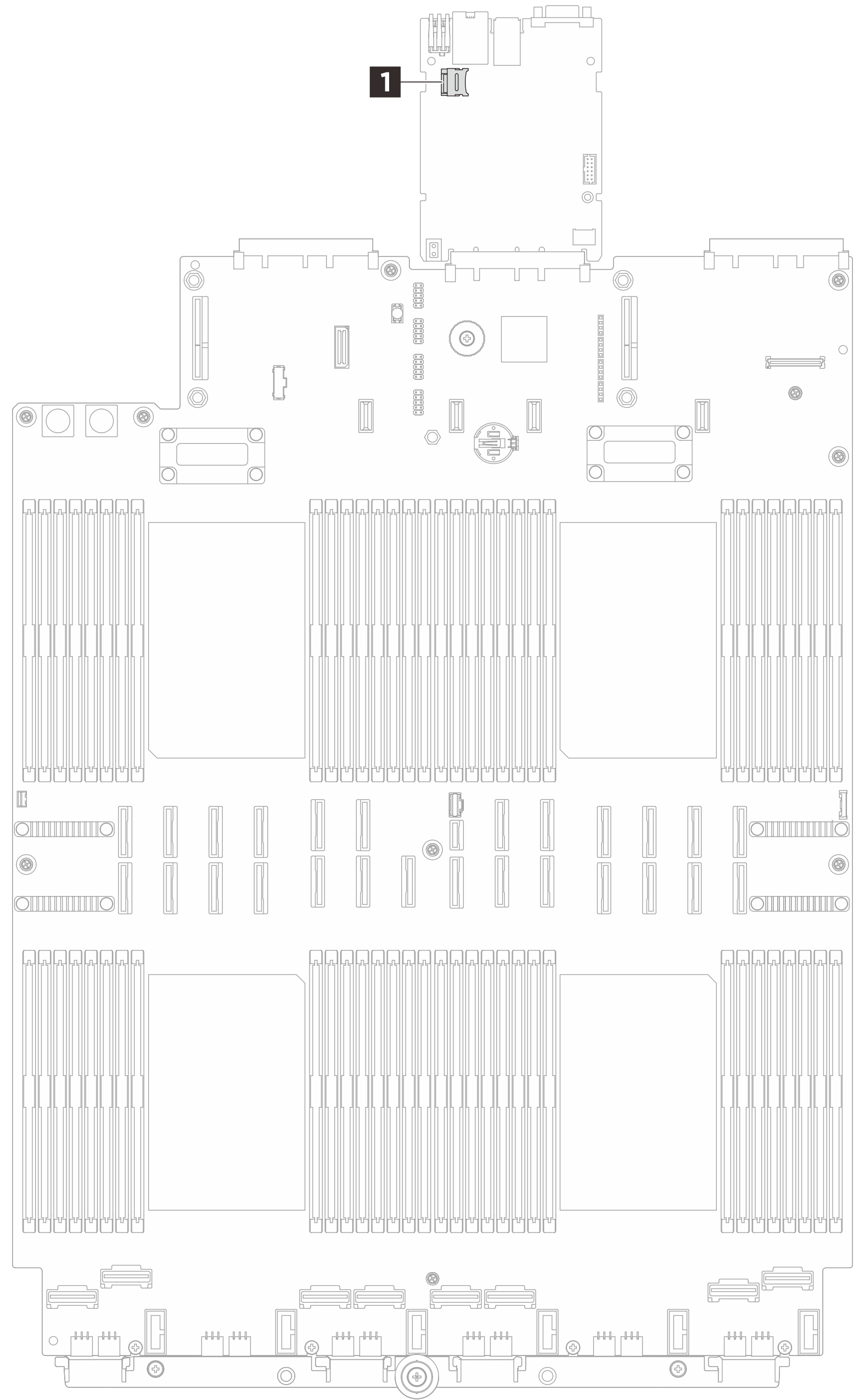

図 1. MicroSD カードの位置

手順

1. サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
2. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
3. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
4. PCIe ライザーを取り外します。PCIe ライザーの取り外しを参照してください。
5. 必要に応じて、クロス・バーを取り外します。クロス・バーの取り外しを参照してください。
6. MicroSD カードを取り外します。

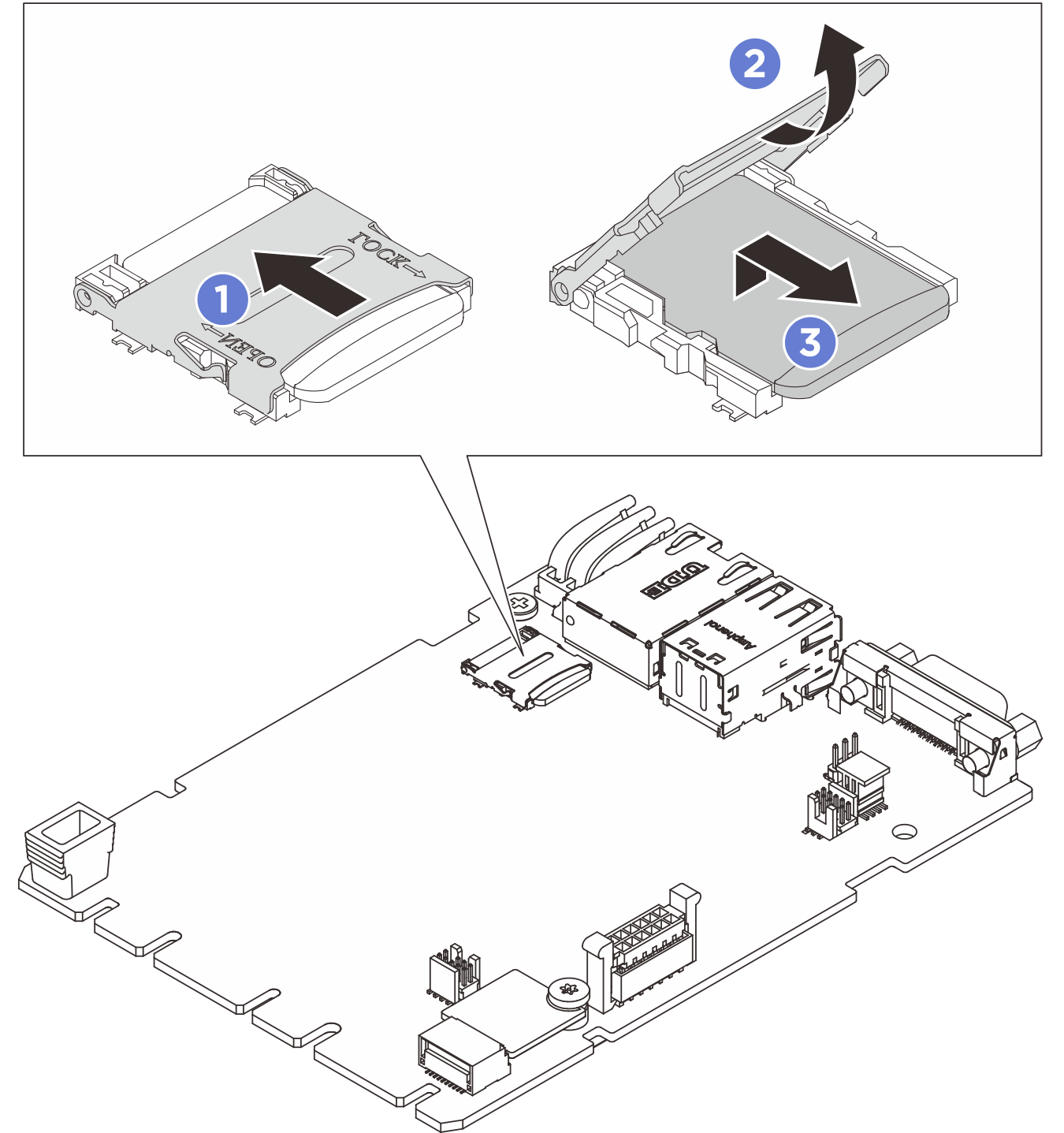

   図 2. microSD カードの取り外し


   1. ソケットのふたをオープン位置にスライドさせます。
   2. ソケットのふたを持ち上げて開きます。
   3. MicroSD カードをソケットから取り外します。
   注

   MicroSD カードを取り外した後、リモート・ディスク・オン・カード (RDOC) にアップロードされたファームウェアとユーザー・データの履歴データは失われ、ファームウェア・ロールバック機能および拡張 RDOC スペースはサポートされません。2 つの機能を有効化するには、新しい MicroSD カードを取り付ける必要があります。
